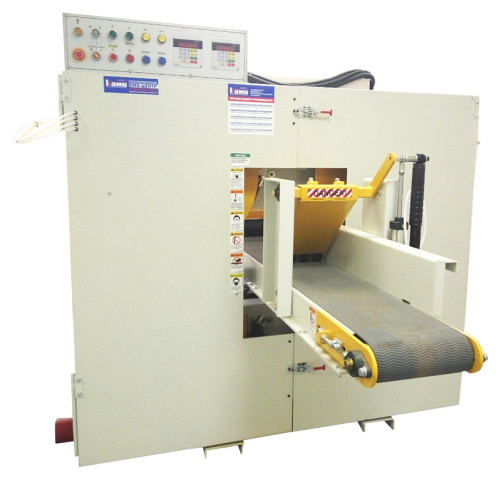

Станок ленточно-делительный HIGH POINT. Модель HP-66P

Станок ленточно-делительный HIGH POINT. Модель HP-66P
  • Производитель: BLUE STEEL

    Страна: Тайвань

  • Макс. сечение заготовки: 300 х 250 мм

    Натяжение: гидравлика

    Подача: гидравлика

    Установка размеров: программатор

    Прижим: пневматический

    Вес: 1400 кг


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Тонкий пропил;

  • Высокое качество распиловки;

  • Простота и легкость настройки и обслуживания;

  • Подача очищающей жидкости на пильную ленту.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

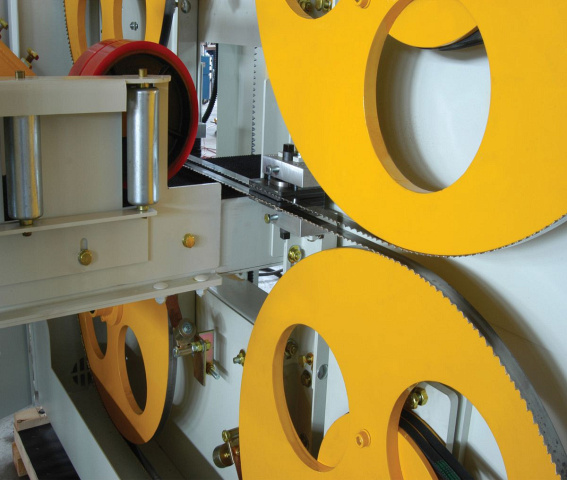

СТАНИНА И ШКИВЫ

Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

Увеличение диаметра шкивов до 710 мм дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность.


ОГРАНИЧИТЕЛЬ ПИЛЬНОЙ ЛЕНТЫ

Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс-масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.


УСТРОЙСТВО ОЧИСТКИ

В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов.


СИСТЕМА ПОДАЧИ ОЧИЩАЮЩЕЙ ЖИДКОСТИ

Подача очищающей жидкости производится с помощью форсунки. Это препятствует налипанию опила на пильную ленту и шкивы, что обеспечивает идеальное качество пропила, в том числе при распиловке смолянистых пород.

ПРИВОД ПИЛЬНОГО УЗЛА

Вращение шкивов осуществляется с помощью мощных электродвигателей по 15 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород.


СИСТЕМА ПОДАЧИ

Подающие вальцы с пневматическим прижимом обеспечивают надежную подачу и точное базирование заготовки. Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим.

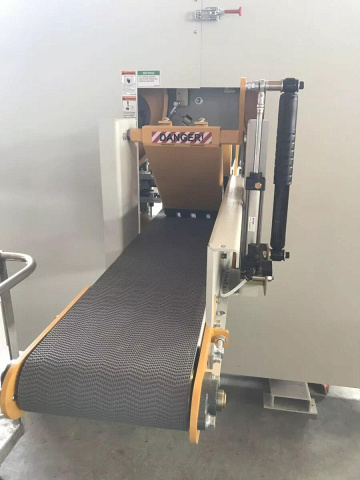

ПОДАЮЩИЙ ТРАНСПОТЕР

  • Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато.
  • Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать.
  • Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции.

СИСТЕМА НАТЯЖЕНИЯ ПИЛ

Натяжение пильных лент во время работы станка осуществляется автоматически с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения.


МЕХАНИЗМ НАСТРОЙКИ ПИЛ НА РАЗМЕР

На станке вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления. Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер.

ЭЛЕКТРООБОРУДОВАНИЕ

  • На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером и натяжением ленточных пил, настройки пильных узлов на заданный размер с точностью до 0,01 мм.
  • Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только мировых производителей.
Модель HP-66P
Максимальное сечение обрабатываемого материала, мм 300 х 250
Расстояние от верхней пилы до транспортера, мм 20 - 170
Расстояние от нижней пилы до транспортера, мм 4 - 125
Расстояние между пилами (минимальное), мм 8
Минимальная длина заготовки, мм 570
Прижим заготовки Пневмоцилиндр
Перемещение пильных узлов эл.механическое по цифровому контроллеру
Натяжение пилы гидравлика
Размер ленты подающего конвейера, мм 285 х 5480
Диаметр шкивов, мм 711 х 25
Скорость подачи, мм 5 - 25
Количество пильных лент, шт. 2
Размеры устанавливаемой ленты, мм 4265 x 27 x 0,90
Мощность основных электродвигателей, кВт 15 x 2
Мощность двигателей перемещения пильных узлов, кВт 0,18 х 2
Мощность двигателя подачи, кВт 1,5 (гидравлика)
Диаметр аспирационных отверстий, мм 100 х 3
Габаритные размеры (установочные):
Длина, мм 3000
Ширина, мм 2100
Высота, мм 2000
Габаритные размеры станка (транспортные):
Длина, мм 2180
Ширина, мм 1140
Высота, мм 2200
Габаритные размеры транспортера (транспортные):
Длина, мм 2870
Ширина, мм 650
Высота, мм 770
Вес, кг 1400
