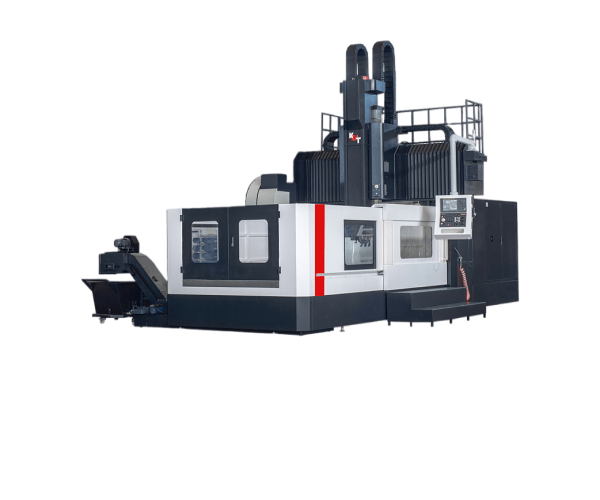

Портальные фрезерные обрабатывающие центры по металлу

Не все стандартные компоновки 3-х осевых фрезерных обрабатывающих центров способны обработать длинные и массивные металлические заготовки. Как правило их конструкция не имеет достаточного рабочего пространства для того чтобы без проблем можно было разместить и надежно забазировать деталь. Специально под такие нестандартные решения и были разработаны фрезерные обрабатывающие центры с так называемой портальной конструкцией. Они без труда справятся с обработкой заготовок длиной до 4 метров и массой до 12 тонн. Причем справляются фрезерные портальные обрабатывающие центры с такими задачами быстрее и качественнее и порой при сопоставимом ценообразовании.

Подробнее

  • Портальная конструкция станка для дополнительной жесткости и качества обрабатываемой поверхности
  • Шпиндель с коробкой скоростей мирового лидера в производстве редукторов ZF
  • Комплектующие ведущих мировых производителей: THK, Hiwin, Siemens, Fanuc, Mitsubishi
  • Малое время «от стружки до стружки» 10 секунд
  • Наличие большого пространства для размещения заготовки, простота загрузки деталей кран-балкой
  • Станки серии DV оснащены мощными главными шпинделями с моментом до 900 Нм для эффективного резания в тяжелых режимах эксплуатации, а также больших заготовок
  • Многоцелевой двухколонный портальный станок с неподвижным порталом серии FD
  • Жесткость рамной конструкции, состоящей из массивной станины, двух колонн и мощной крестовины, позволяют добиться высокой стабильности позиционирования и мощности при механической обработке
  • Шпиндель с коробкой скоростей мирового лидера в производстве редукторов ZF
  • Комплектующие ведущих мировых производителей: THK, Hiwin, Siemens, Fanuc, Mitsubishi
  • Наличие большого пространства для размещения заготовки, простота загрузки деталей кран-балкой
  • Станки серии FD оснащены мощными главными шпинделями с моментом до 900 Нм для эффективного резания в тяжелых режимах эксплуатации, а также больших заготовок

Технические параметры и назначение портальных обрабатывающих центров с ЧПУ

Портальный фрезерный станок по металлу имеет существенные конструктивные особенности. Основным узлом станка является П-образная конструкция из двух колонн, между которых фиксируется поперечная горизонтальная балка, на которой крепится шпиндельный узел. По ней и перемещается шпиндельная голова, с закрепленным в ней режущим инструментом. Причем направлением ее движения может быть как вертикальное, так и горизонтальное перемещение, а поворот и наклон угловой фрезерной головы может быть осуществлен в3-х, 4-х и даже в 5-ти координатах. Количество шпиндельных узлов на одном фрезерном портальном станке по металлу может достигать трех: один при этом будет размещаться на направляющей балке, а два других – на опорных вертикальных колоннах, удерживающих направляющую.

Важной отличительной особенностью портальных фрезерных станков с ЧПУ является продольное направление движения рабочего стола с закрепленной на нем заготовкой. В данном случае рабочий стол перемещается только в одном направлении, в то время как конструкция стандартных фрезерных станков с ЧПУ предусматривает трехкоординатное крестообразное перемещение. Это ограничение вызвано существенной массой обрабатываемых деталей: поднять и перевернуть такую заготовку в минимальный промежуток времени не представляется возможным, тем более, если ее длина достигает нескольких и более метров.

В некоторых случаях, чего требует технология машиностроения, предпочтение отдают моделям с полностью неподвижным столом, где обработка поверхностей заготовки осуществляется за счет движений самого портала относительно поверхности стола. Управление многокоординатными станками осуществляется за счет системы с числовым программным управлением (системы ЧПУ), значительно упрощающей эксплуатацию оборудования и, гарантирующей стабильное качество обработки.

Серьезной задачей, с которой приходится сталкиваться при обработке тяжелых и негабаритных заготовок на фрезерных станках портального типа, - значительная нагрузка на шпиндель, а так же необходимость преодоления силы трения и вибраций в процессе фрезерования. Решением такой задачи, помимо внедрения принудительного охлаждения основных рабочих органов, является повышенная жесткость оборудования, которая обусловлена массой самого станка в целом. Все это превращает обрабатывающий центр в сложную инженерную систему, которая полностью оправдывает собственную потребность грамотным обслуживанием.

Где купить портальный фрезерный станок с ЧПУ?

В каталоге Ассоциации КАМИ представлен широкий выбор фирменного оборудования от ведущих мировых производителей, реализуемого на условиях гарантии качества. Цены на все модели отличаются своей доступностью, а гарантия завода-изготовителя своей длительностью. Получить дополнительные консультации по выбору, эксплуатации и обслуживанию станков можно у наших технических специалистов, как в личной беседе, так и в телефонном разговоре.
