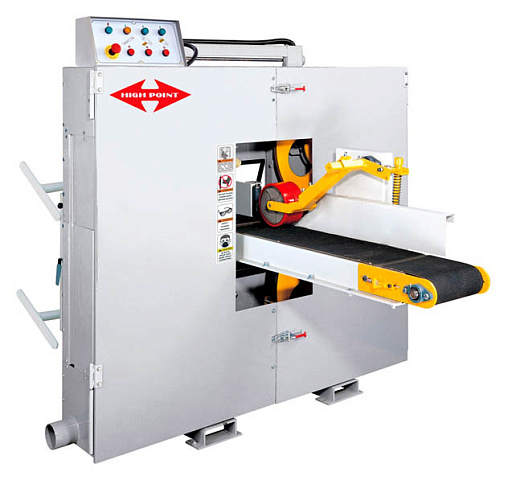

Станок ленточно-делительный HIGH POINT. Модель HP-68

BLUE STEEL
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Макс. сечение заготовки: 300 х 250 мм

Натяжение: ручное

Подача: гидравлика

Установка размеров: ручная

Прижим: пружина

Вес: 1400 кг

Преимущества 3

Скорость подачи: 25 м/мин

Точность: 0,1 мм

Система подачи очищающей жидкости на пилы

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Тонкий пропил;

  • Высокое качество распиловки;

  • Простота и легкость настройки и обслуживания;

  • Подача очищающей жидкости на пильную ленту.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

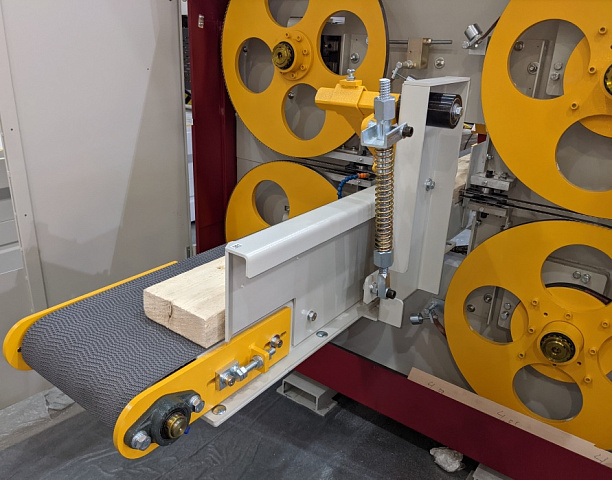

СТАНИНА И ШКИВЫ

Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

Увеличение диаметра шкивов до 710 мм дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность.

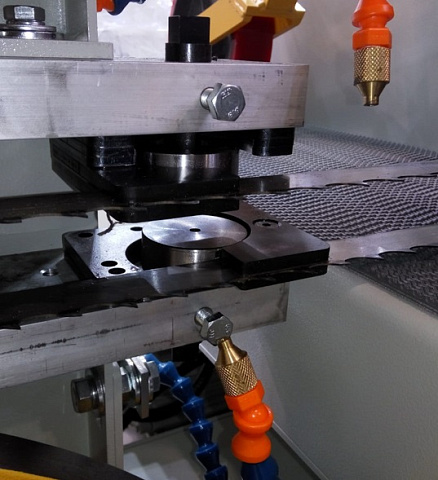

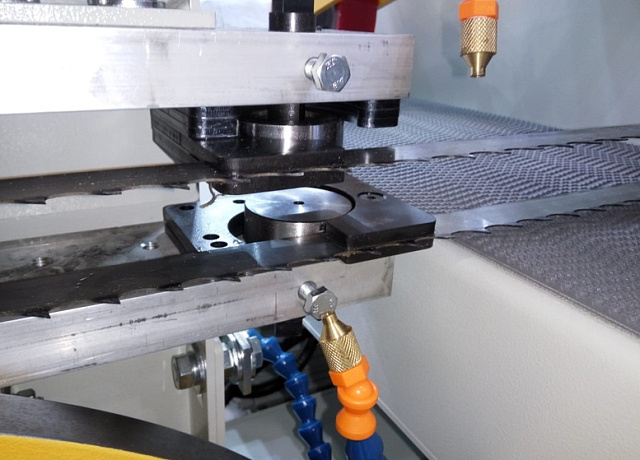

ОГРАНИЧИТЕЛЬ ПИЛЬНОЙ ЛЕНТЫ

Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.

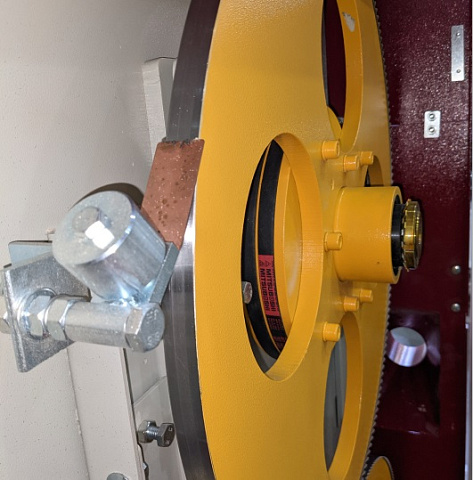

УСТРОЙСТВО ОЧИСТКИ

В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов.

ПРИВОД ПИЛЬНОГО УЗЛА

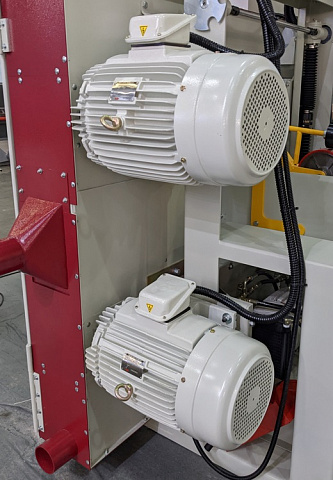

Вращение шкивов осуществляется с помощью мощных электродвигателей по 15 кВт и клиноременной передачи.

Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород.

СИСТЕМА ПОДАЧИ

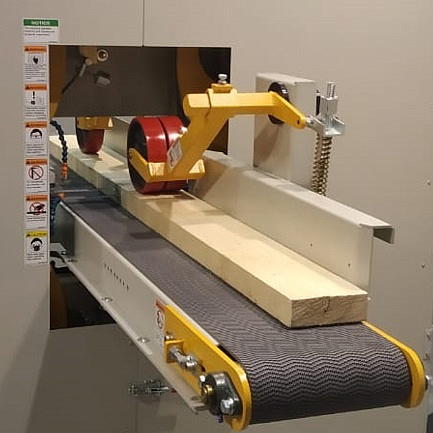

Подпружиненные сдвоенные подающие вальцы обеспечивают надежную подачу  и точное базирование заготовки.

Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим.

ПОДАЮЩИЙ ТРАНСПОРТЕР

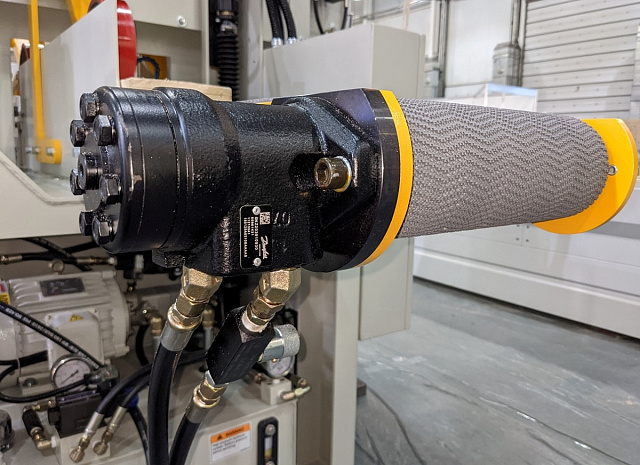

Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато.

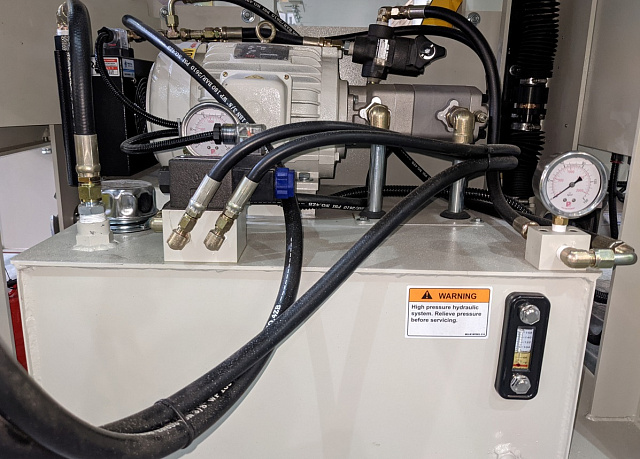

Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать.

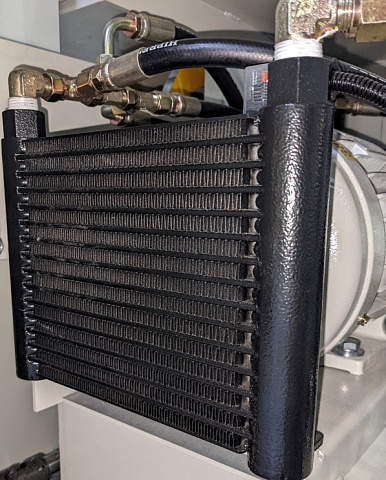

Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции.

МЕХАНИЗМ НАСТРОЙКИ ПИЛ НА РАЗМЕР

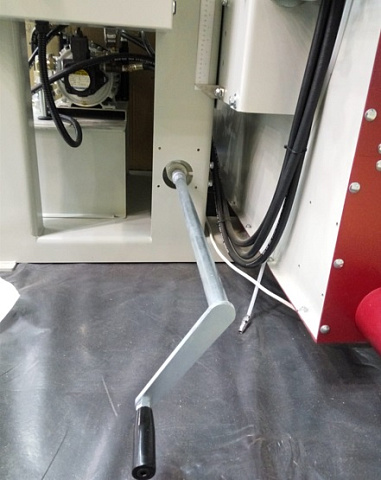

Вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар. Обеспечивается точная перенастройка пильных узлов на заданный размер.

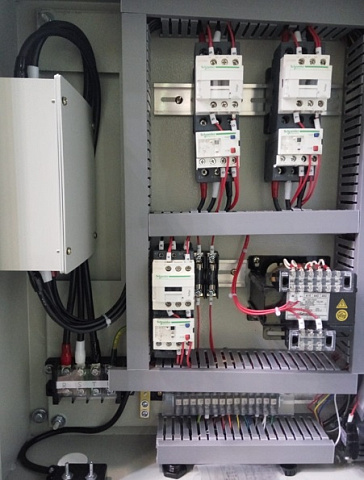

ЭЛЕКТРООБОРУДОВАНИЕ

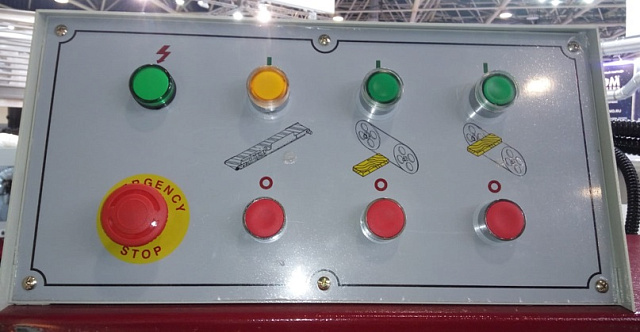

На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером.

Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только мировых производителей.



ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:



Высокоточные ленточно-делительные станки HighPoint позволяют производить качественную распиловку таких материалов как: картон, пластик, пенобетон, поролон, резина, текстолит и другие.


Модель HP-68
Максимальное сечение обрабатываемого материала, мм 300 х 250
Расстояние от нижней пилы до транспортера, мм 4 - 125
Расстояние от верхней пилы до транспортера, мм 20 - 170
Минимальное расстояние между пилами, мм 8
Прижим заготовки Подпружиненные ролики
Перемещение пильных узлов механическое
Натяжение пилы ручное
Размер ленты подающего конвейера, мм 285 х 5470
Диаметр шкивов, мм 711 х 25
Скорость подачи, мм 5 - 25
Количество пильных лент, шт. 2
Размеры устанавливаемой ленты, мм 4265 x 27 x 0,90
Мощность основных электродвигателей, кВт 15 x 2
Мощность двигателя подачи, кВт 1,5 (гидравлика)
Диаметр аспирационных отверстий, мм 100 х 3
Габариты установочные:
Длина, мм 3000
Ширина, мм 2100
Высота, мм 2000
Габариты транспортные станка:
Длина, мм 2180
Ширина, мм 1140
Высота, мм 2200
Габариты транспортные транспортера:
Длина, мм 2870
Ширина, мм 650
Высота, мм 770
Вес, кг 1400
