Гидравлические вальцы Sahinler. Серия 3R HSS

SAHINLER
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом

Ширина обработки: 2050 - 4100 мм

Толщина обработки: 6 - 60 мм

Ø верхнего валка: 320 - 550 мм

Вес: 10 500 - 50 000 кг

Преимущества 4

Защита от перегрузки

Цифровая индикация позиционирования валков

Приспособление для конической гибки

Откидная опора для удобного снятия готового изделия

НАЗНАЧЕНИЕ:

Трехвалковые гидравлические листогибочные машины 3R HSS способны изгибать стальные листы толщиной от 6 мм до 60 мм и шириной от 2050 мм до 4100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

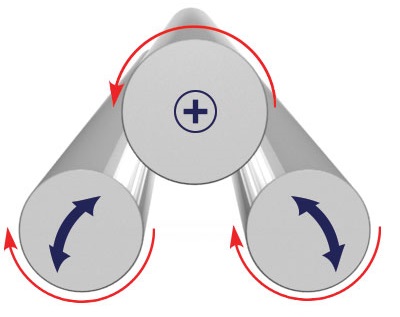

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Одним из самых главных отличий серии 3R HSS является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки 3R HSS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЗАКАЛЕННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

ЦИФРОВОЙ ДИСПЛЕЙ

Цифровой дисплей показывает текущее положение боковых валов.

ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

СТОЛ ПОДАЧИ МАТЕРИАЛА

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

ПЛАВНО ИЗМЕНЯЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ВАЛОВ

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.

Модель 3R HSS 20-320 3R HSS 20-350 3R HSS 20-380 3R HSS 20-420 3R HSS 20-460 3R HSS 20-500 3R HSS 20-550 3R HSS 25-320
Максимальная ширина обработки, мм 2050 2050 2050 2050 2050 2050 2050 2550
Максимальная толщина обработки при круговой гибке, мм 25 30 35 40 50 55 60 20
Максимальная толщина обработки при подгибке, мм 20 25 30 35 40 45 50 16
Диаметр верхнего валка, мм 320 350 380 420 460 500 550 320
Диаметр нижнего валка, мм 310 330 360 400 440 480 530 310
Мощность, кВт 22 22 37 37 60 51 66 22
Габаритные размеры:
Длина, мм 4600 4600 4600 4700 5050 5200 5500 5100
Ширина, мм 1950 2000 2100 2250 2000 2500 2600 1950
Высота, мм 1750 1750 1850 2250 2350 2800 3000 1750
Вес, кг 10 500 11 000 13 000 16 000 21 000 30 000 35 000 11 500



Модель 3R HSS 25-350 3R HSS 25-380 3R HSS 25-420 3R HSS 25-460 3R HSS 25-500 3R HSS 25-550 3R HSS 30-320 3R HSS 30-350 3R HSS 30-380 3R HSS 30-420
Максимальная ширина обработки, мм 2550 2550 2550 2550 2550 2550 3100 3100 3100 3100
Максимальная толщина обработки при круговой гибке, мм 25 30 35 45 50 55 16 20 25 30
Максимальная толщина обработки при подгибке, мм 20 25 30 35 40 45 13 16 20 25
Диаметр верхнего валка, мм 350 380 420 460 500 550 320 350 380 420
Диаметр нижнего валка, мм 330 360 400 440 480 530 310 330 360 400
Мощность, кВт 22 37 37 45 51 66 22 22 37 37
Габаритные размеры:
Длина, мм 5100 5400 5200 5550 5800 6000 5600 5600 5600 5700
Ширина, мм 2000 2100 2250 2000 2500 2600 1950 2000 2100 2250
Высота, мм 1750 1850 2250 2350 2800 3000 1750 1750 1850 2250
Вес, кг 12 000 15 000 18 540 23 000 33 000 40 000 13 500 14 000 17 000 21 000



Модель 3R HSS 30-460 3R HSS 30-500 3R HSS 30-550 3R HSS 40-320 3R HSS 40-350 3R HSS 40-380 3R HSS 40-420 3R HSS 40-460 3R HSS 40-500 3R HSS 40-550
Максимальная ширина обработки, мм 3100 3100 3100 4100 4100 4100 4100 4100 4100 4100
Максимальная толщина обработки при круговой гибке, мм 40 45 50 10 12 16 20 30 35 40
Максимальная толщина обработки при подгибке, мм 30 35 40 8 10 13 16 20 25 30
Диаметр верхнего валка, мм 460 500 550 320 350 380 420 460 500 550
Диаметр нижнего валка, мм 440 480 530 310 330 360 400 440 480 530
Мощность, кВт 45 51 66 22 22 37 37 60 51 66
Габаритные размеры:
Длина, мм 6050 6200 6500 6600 6600 6900 6700 7050 7200 7500
Ширина, мм 2000 2500 2600 1950 2000 2100 2250 2000 2500 2600
Высота, мм 2350 2800 3000 1750 1750 18 500 2250 2350 2800 3000
Вес, кг 25 000 35 000 43 000 15 500 18 000 20 000 23 320 32 000 40 000 50 000
