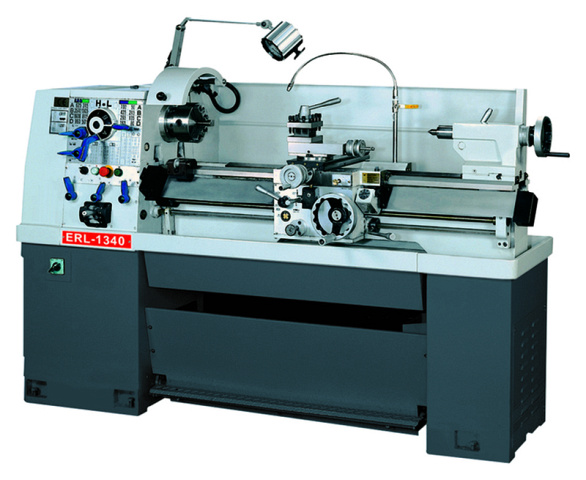

Токарно-винторезные станки SunMaster. Серия ERL

Токарно-винторезные станки SunMaster. Серия ERL
  • Производитель: Sunmaster

    Страна: Тайвань

  • Макс. Ø обработки: 340 мм

    РМЦ: 760; 1000 мм

    Мощность: 2,2 кВт

    Вес: 1000; 1200 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Универсальные токарно-винторезные станки SunMaster серии ERL обладают современными техническими характеристиками, что позволяет использовать при обработке деталей, высококачественный инструмент и прогрессивные режимы резания. Низкий уровень шума и удобство переключения режимов нарезания резьбы делают станок простым и легким в использовании.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки SunMaster серии ERL используются на производстве деталей высокой точности, например, для приборостроительной отрасли, в инструментальных цехах.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Осевое биение шпинделя не более 0,008 мм для высокого качества поверхности
  • Точность позиционирования не более 0,015 мм (на 500 мм) для высокоточной обработки
  • Станки повышенного класса точности по ГОСТ 8-82
  • Бесступенчатое регулирование частоты вращения шпинделя + постоянство скорости резания = высокое качество торцевой поверхности



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

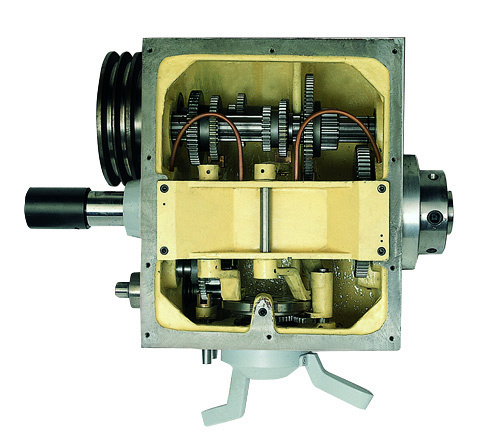

Бабка способна поглощать вибрацию

Оснащена закаленными шестернями Hardened & MAAG или REISHAUER

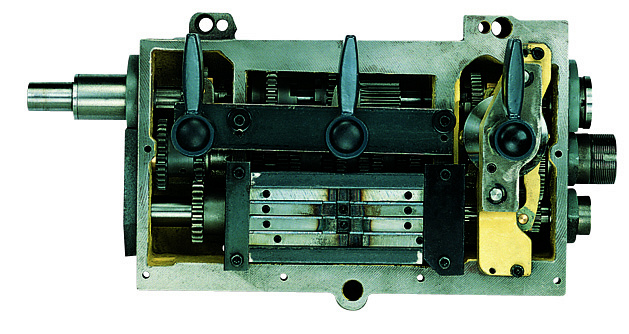

Коробка передач универсального типа

Способна работать с метрическими и дюймовыми резьбами без смены шестерен

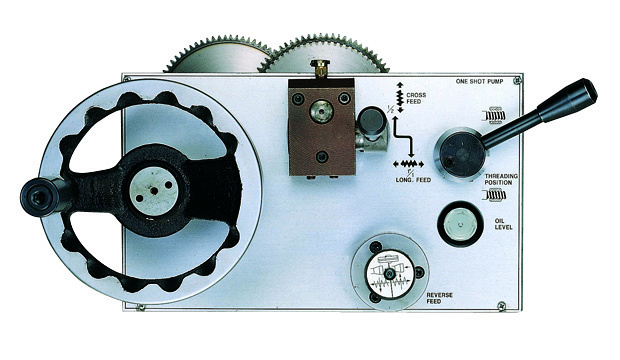

Фартук

Колеса могут быть доступны по запросу. Интегрированный автоматический контроль за продольными и поперечными подачами

Анти-люфт

Предохранительная муфта, метрическая шкала и система смазки устройства перемещения

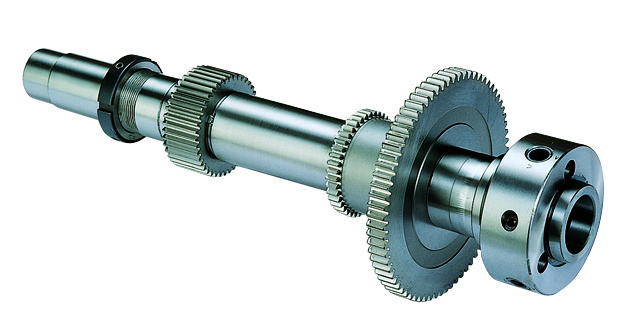

Мощный шпиндель

Изготовленный из кованой легированной стали, две точки поддержки, высокий класс точности.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Патрон 3-кулачковый 180
Галогеновая лампа местного освещения
Система подачи СОЖ
Фланец для 3-кулачкового патрона 180 мм
Упорный не вращающийся центр MT3 – 2 шт
Подвижный и неподвижный люнеты
Переходная втулка шпинделя MT5-MT3
Выравнивающее болты и опоры – 6 шт.
Документация



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Патрон 4-х кулачковый
Патрон цанговый 5С
Цанги 3 - 25 мм
Патрон поводковый
Защитное ограждение рабочей зоны
Приспособление для точения конусов
Планшайба
Патрон сверлильный и оправка
Центр вращающийся
Устройство быстрой смены инструмента
Упор микрометрический
Устройство цифровой индикации по осям X и Z MITUTOYO
Модель ERL-1330 ERL-1340
Диаметр обработки над станиной, мм
340 340
Диаметр обработки над суппортом, мм 210 210
Длина выемки (ГАП), мм 150 150
Диаметр обработки над выемкой (ГАП), мм 512 512
Диаметр отверстия шпинделя, мм 40,00 40,00
Частота вращения шпинделя, об/мин 80 - 2000 80 - 2000
Предел продольных рабочих подач, мм/об 0,05 - 1,7 0,05 - 1,7
Предел поперечных рабочих подач, мм/об 0,025 - 0,85 0,025 - 0,85
Расстояние между центрами, мм 760 1000
Высота центров, мм 171 171
Головка шпинделя MT5 - MT3 MT5 - MT3
Внутренний конус шпинделя MT5 MT5
Перемещение поперечного суппорта, мм 180 180
Перемещение продольного суппорта, мм 100 100
Количество рабочих подач 8 8
Мощность главного привода, кВт 2,2 2,2
Диаметр пиноли задней бабки, мм 50 50
Ход пиноли задней бабки, мм 112 112
Конус пиноли задней бабки MT3 MT3
Мощность насоса охлаждения, кВт 0,13 0,13
Габаритные размеры:
Длина, мм 2000 2270
Ширина, мм 965 965
Высота, мм 1745 1745
Вес (нетто), кг 850 1000
Вес (брутто), кг
1000 1200
