Токарно-винторезные станки по металлу

Токарно-винторезные станки входят в группу производительного металлорежущего оборудования. Машины считаются наиболее распространенными и универсальными в своем классе. Они используются для создания объёмных деталей в единичном и массовом производствах.

Подробнее

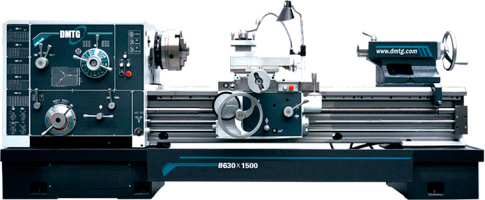

  • 16К20 производства DMTG (№1 в Китае, №3 - в мире)
  • Увеличенный диаметр внутреннего отверстия шпинделя до 105 мм (опционально)
  • Усиленный шпиндель с повышенными оборотами вращения, 2000 об./мин
  • Простота в обслуживании
  • 1М63 производства DMTG (№1 в Китае, №3 - в мире)
  • Проверенная конструкция. Простота в обслуживании
  • Съем до 5 мм на сторону. Идеален для черновой обработки
  • Осевое биение шпинделя не более 0,008 мм для высокого качества поверхности
  • Точность позиционирования не более 0,015 мм (на 500 мм) для высокоточной обработки
  • Станки повышенного класса точности по ГОСТ 8-82
  • Бесступенчатое регулирование частоты вращения шпинделя + постоянство скорости резания = высокое качество торцевой поверхности
  • Осевое биение шпинделя не более 0,008 мм для высокого качества поверхности
  • Точность позиционирования не более 0,015 мм (на 500 мм) для высокоточной обработки
  • Станки повышенного класса точности по ГОСТ 8-82
  • Бесступенчатое регулирование частоты вращения шпинделя + постоянство скорости резания = высокое качество торцевой поверхности
  • Расстояние между центрами до 5000 мм для габаритных деталей
  • Отверстие в шпинделе до Ø230 мм для обработки труб
  • Мощность шпинделя до 15 кВт для обработки с большими припусками
  • Гидравлическое копирующее устройство для обработки по шаблону (опция)
  • Функциональность без переплаты за ЧПУ
  • Нарезание резьбы в автоматическом режиме (опция). Высокая производительность без переплаты за ЧПУ

Токарно-винторезные станки подходит для широкого спектра операций:

  • Обтачивания наружных и внутренних поверхностей разной конфигурации;
  • Отрезки;
  • Сверления;
  • Зенкерования;
  • Развертывания отверстий;
  • Нарезания резьбы;
  • Вытачивания валов;
  • Проточки канавок и др.

Особенности конструкции оборудования

Центральный элемент токарного станка, на котором располагаются все узлы - станина. Обрабатываемый материал крепится в патроне, которому от коробки передач сообщается движение. Коробка связана с валом электродвигателя посредством ременной передачи.

Главным движением в токарно-винторезных станках выступает вращение заготовки. Режущий инструмент осуществляет продольное и поперечное движение подач и устанавливается в резцедержатель. Сам резцедержатель – поворотный, крепится на суппорте. Резак получает перемещение от ходового винта или валика через коробку скоростей.

Патрон, в котором закрепляется обрабатываемая деталь, - трехкулачковый. При обтачивании вытянутых заготовок они со свободной стороны подпираются задним упором. За счет этого полностью исключается биение и повышается точность операции. Длинные детали в середине поддерживаются люнетом.

На токарно-винторезный станок для нарезания резьбы определенного диаметра и шага крепится специальная таблица скоростей. Чтобы вытачивать заготовки с максимальной скоростью, не перегружая инструмент, нужно подбирать оптимальное соотношение частоты вращения шпинделя и величины подачи.

Токарно-винторезные станки аналогичны по конструкции простым токарным. Правда винторезные, в отличие от обычных, выполняют нарезание резьбы резцами и оборудованы для этого ходовым винтом.

Технические характеристики

От таких параметров, как максимальный диаметр заготовки, предельная длина детали, продольная и поперечная подача зависит, подойдет ли токарно-винторезный станок вашему производству или нет.

Мах диаметр детали определяется расстоянием от шпиндельной оси до рабочего стола. Он может колебаться в пределах 330-660 мм.

Предельная длина заготовки – расстояние между центрами, которое может быть 760-2032 мм.

Продольная и поперечная подачи говорят о том, какую минимальную и максимальную скорости движения резца при обработке может развивать токарный станок. Параметр напрямую связан с производительностью и показывает будущему владельцу мощность и функциональность машин.

Выбор токарного оборудования

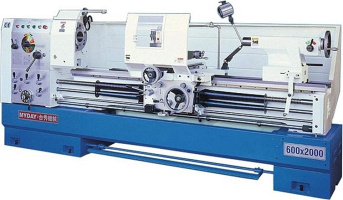

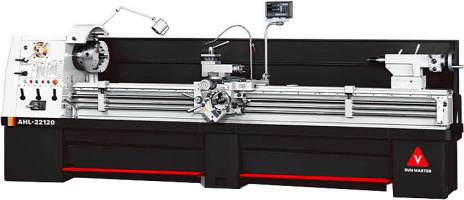

Вы можете купить токарно-винторезный станок в компании «КАМИ». В наличии модели отечественного и зарубежного производства: DMTG, MYDAY, Sunmaster и Симбирский станкостроительный завод. Подобрать оснастку и выбрать комплектацию, а также узнать, какая цена на токарно-винторезный станок понравившейся вам модели можно у онлайн-консультанта сайта «КАМИ».
