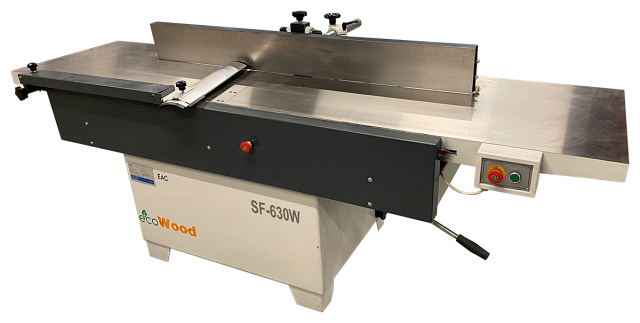

Фуговальные станки с шейперным валом SF 400W, SF 630W

Фуговальные станки с шейперным валом SF 400W, SF 630W
  • Ширина фугования: 410; 630 мм

    Длина столов: 2500 мм

    Мощность: 3; 5,5 кВт

    Вес: 450; 650 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначены для прямолинейного одностороннего строгания изделий из древесины по плоскости и снятия фасок под углом.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ШЕЙПЕРНОГО ВАЛА:


  • Увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку;
  • Долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань;
  • Вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно;
  • Низкий уровень шума при работе;
  • Отсутствие вырывов на сучках при обработке.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

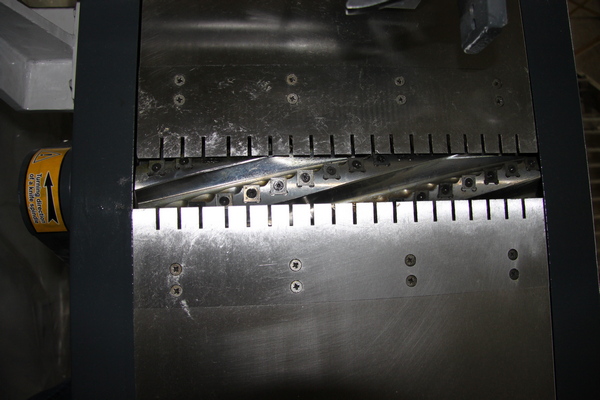

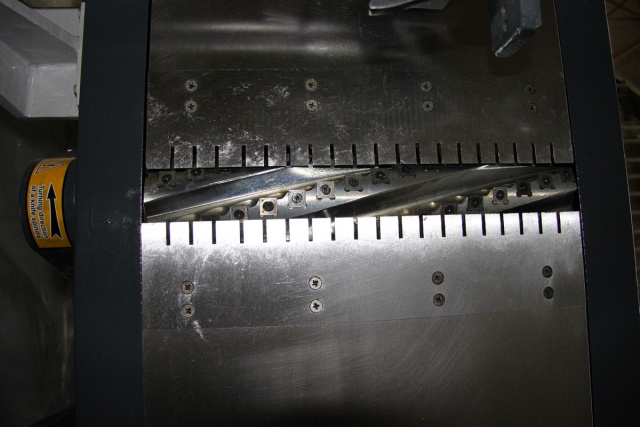

ШЕЙПЕРНЫЙ НОЖЕВОЙ ВАЛ

Имеет 6 спиралей твердосплавных пластин по 16 шт. в каждой спирали на SF-400W и по 25 шт. на SF-630W. Пластина имеет 4 рабочие грани. Каждая грань пронумерована.

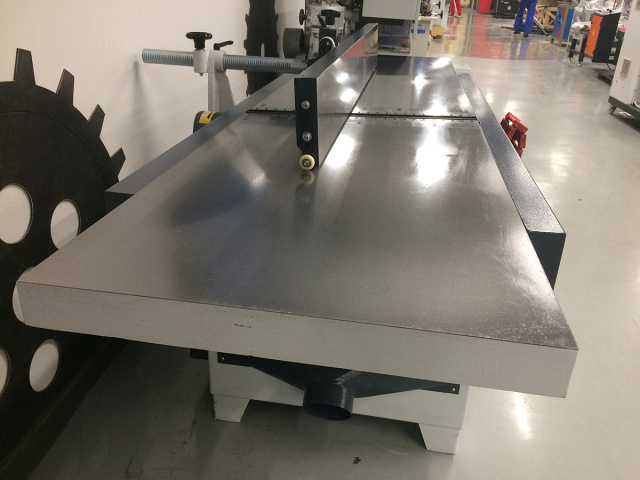

ЧУГУННЫЕ ЛИТЫЕ СТОЛЫ

Массивные столы длиной 2500 мм отлично гасят вибрацию и являются хорошей базой, что повышает качество обрабатываемых деталей.

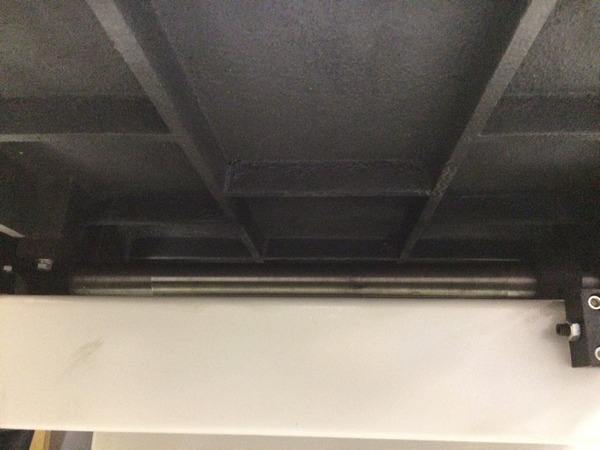

Столы имеют ребра жесткости.

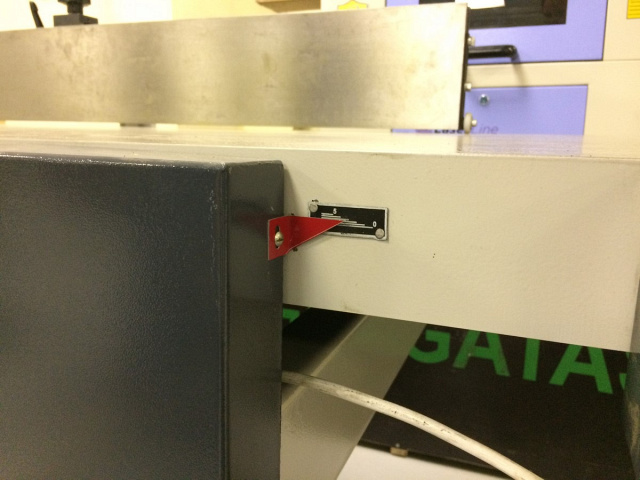

РЕГУЛИРОВКА СТОЛА РЫЧАГОМ

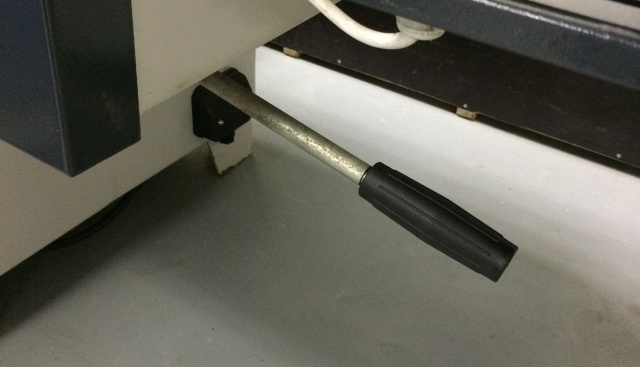

Выставление толщины съема материала осуществляется с помощью рычага по шкале.




ЗАЩИТА НОЖЕВОГО ВАЛА

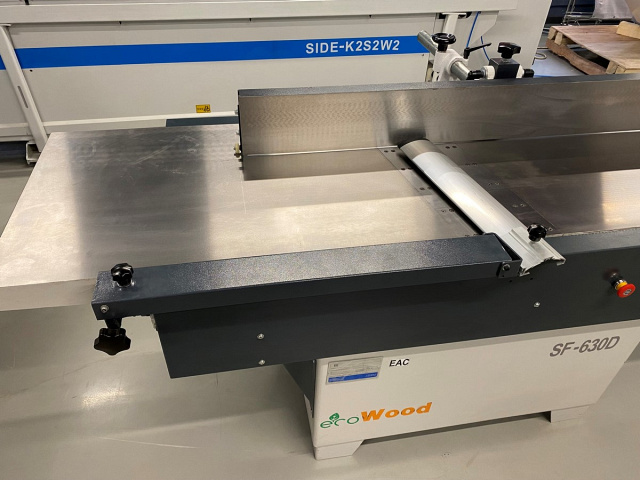

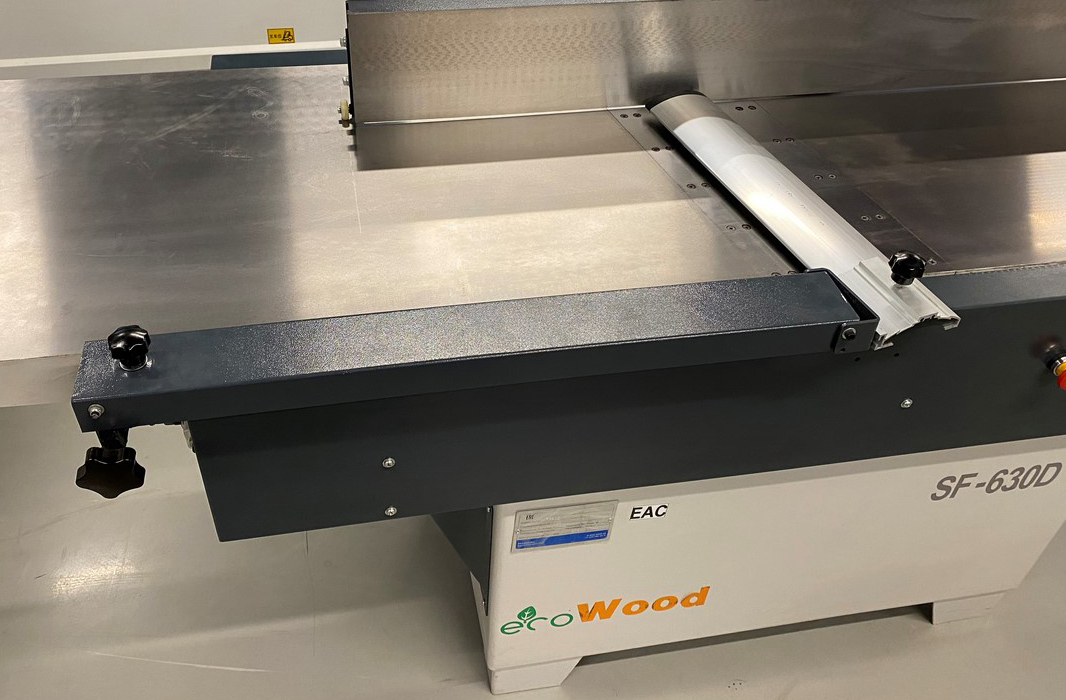

Защитное ограждение зоны резания обеспечивает безопасную работу на станке.

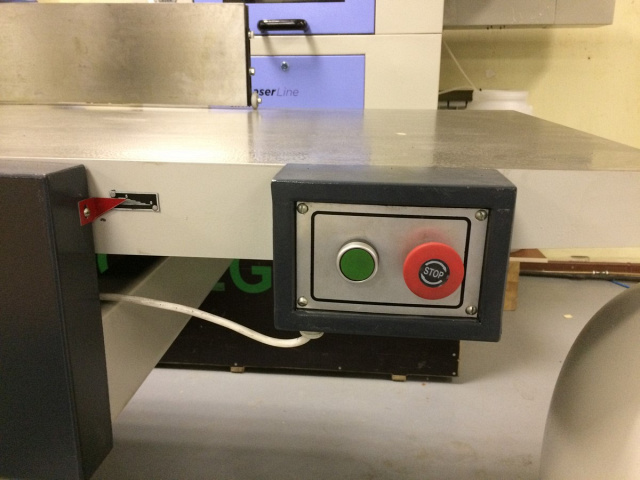

КНОПКИ ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ

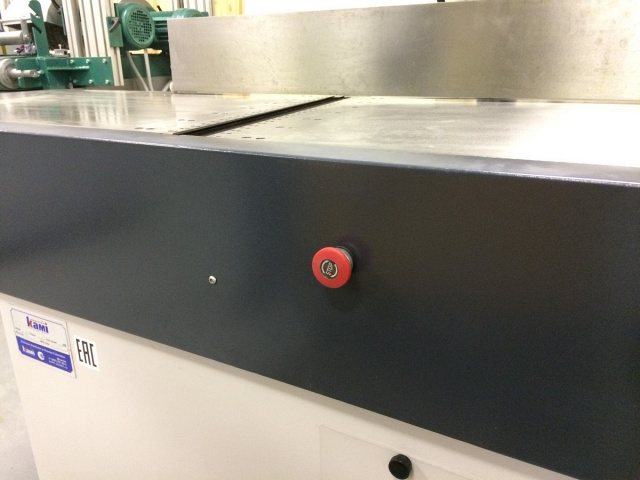

Для удобства кнопки включения и выключения вынесены на подающий стол. Дополнительная кнопка аварийной остановки расположена рядом с ножевым валом.

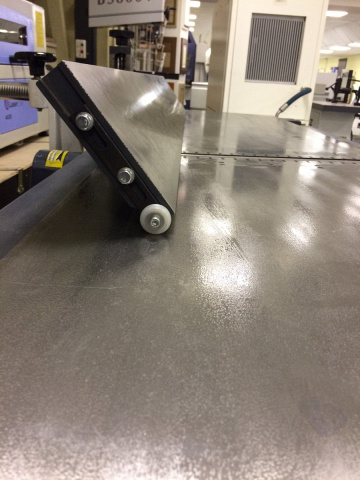

НАПРАВЛЯЮЩАЯ ЛИНЕЙКА

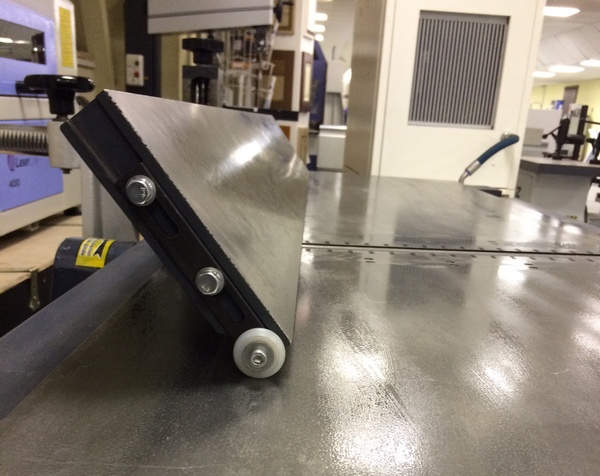

Чугунная направляющая линейка перемещается по столу на колесах, что облегчает ее настройку и не царапает стол.

Может быть установлена под углом до 45° для снятия фаски.

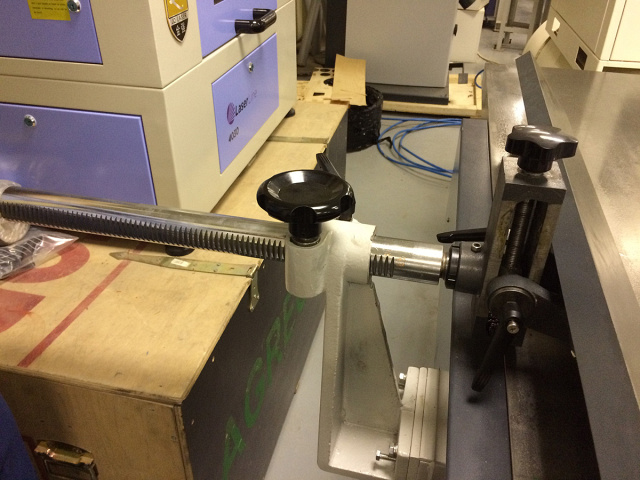

РЕГУЛИРОВКА ЛИНЕЙКИ

Направляющая линейка удобно настраивается маховиком через передачу шестерня-рейка.

АСПИРАЦИОННЫЙ ПАТРУБОК

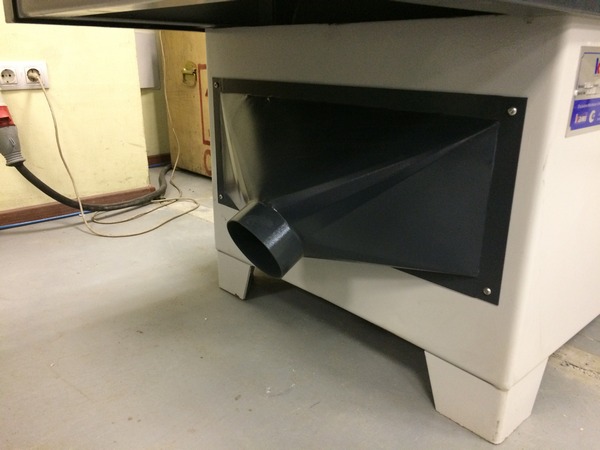

Эксгаустерная воронка Ø120 мм для удаления стружки расположена под столом.

КОМПЛЕКТ ПОСТАВКИ

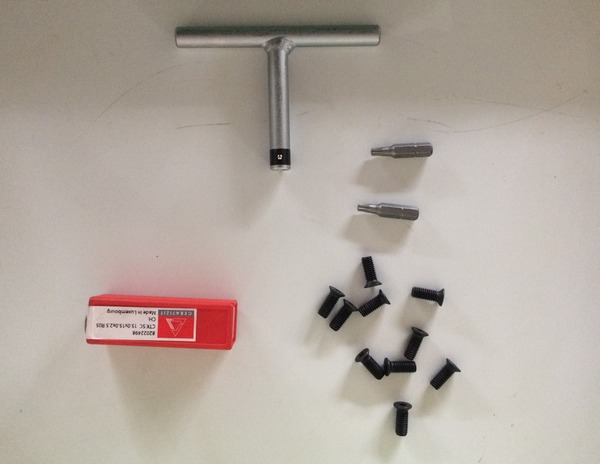

В комплекте со станком ключ и биты для замены ножей, а также комплект запасных винтов и твердосплавных пластин.
Модель

SF-400W

SF-630W

Ширина обработки, мм

410

630

Длина рабочего стола, мм

2482

2500

Максимальная толщина снимаемого слоя, мм

4

4

Количество ножей ножевого вала, шт.

96

150

Диаметр ножевого вала, мм

100

105

Мощность эл./двигателя, кВт

3

5,5

Частота вращения ножевого вала, об/мин

5060

5060

Габаритные размеры:

Длина, мм 2482 2500
Ширина, мм 810 940
Высота, мм 1050 1100

Вес, кг

450

650

  • Зыков С.Е.

    ИП

    Станок используем с мая этого года. Очень довольны. Хорошая машина. Проблем никаких при использовании не доставляет.
