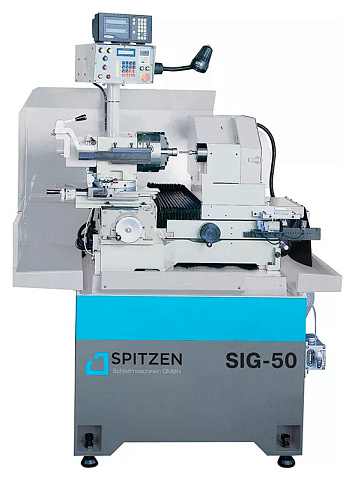

Внутришлифовальные станки Spitzen. Серия SIG-50

Внутришлифовальные станки Spitzen. Серия SIG-50
  • Диапазон шлифуемого Ø: 1,5 - 50 мм

    Исполнение станков в 3-х вариантах: ручной, полуавтомат, автомат

    Вес: 530 - 680 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станки предназначены для высокоточного внутреннего шлифования заготовок с малыми габаритными размерами.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются в точном машиностроении и приборостроении.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:




СХЕМА ОБРАБОТКИ:

Описание: 22223



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станки производятся в следующих модификациях:

  • M – перемещения суппорта в продольном и поперечном направлениях осуществляются вручную;
  • SA – суппорт в продольном направлении перемещается при помощи электродвигателя, а в поперечном – вручную;
  • A – перемещения суппорта в продольном и поперечном направлениях задается электродвигателем


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Цанга Ø 3 мм;
  • Цанга Ø 6 мм;
  • Гайка (M14 x P0,75);
  • Инструментальный ящик.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Поворотная бабка с 3-х кулачковым патроном ±45°.
Система подачи СОЖ.
Вакуумный пылесборник.
УЦИ
Бабка с магнитным патроном.

Модель

SIG-50M

SIG-50SA

SIG-50A

Диаметр внутреннего шлифования, мм

1,5 - 50

1,5 - 50

1,5 - 50

Диаметр зажимаемой заготовки, мм

2,5 - 150

2,5 - 150

2,5 - 150

Максимальная длина зажимаемой заготовки, мм

120

180

180

Градуировка поперечной подачи, мм

0,001

0,001

0,001

Частота вращения шпинделя передней бабки, об/мин

0 - 550

0 - 550

0 - 550

Метод подачи вперед-назад

ручная

ручная

автоматическая

Метод подачи влево-вправо

ручная

автоматическая

автоматическая

Частота вращения шлифовального шпинделя, об/мин

0 - 55 000

0 - 55 000

0 - 55 000

Мощность шлифовального шпинделя, Вт

750

750

750

Габаритные размеры

Длина, мм

900

1000

1000

Ширина, мм

700

800

800

Высота, мм

1400

1480

1480

Вес, кг

530

650

680
