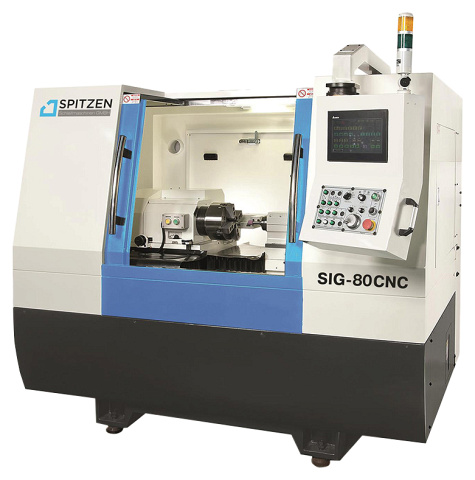

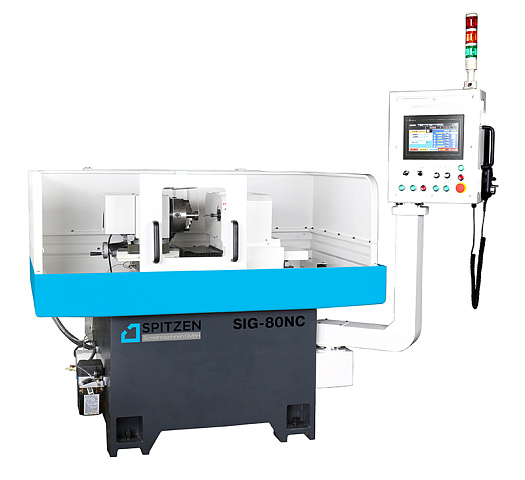

Внутришлифовальные станки Spitzen. Серия SIG

Цена по запросу
Связь с ведущим специалистом

Диапазон шлифуемых диаметров:

1,5 - 80 мм

Кол-во шпинделей: 2 - 5 шт.

Вес: 2900 - 4100 кг

Преимущества 5

Единственный производитель на Тайване, устанавливающий до 5 шлифовальных шпинделей на станок.

Возможность внутренней, наружной обработки, а так же шлифование торца.

Интуитивно понятный и простой в обучении контроллер, не требующий программирования в G и M коде.

Высокая точность позиционирования и повторяемости позиционирования благодаря использованию сервоприводов Mitsubishi.

Стоимость станков в 3 раза ниже ближайших Европейских аналогов при неизменном Тайваньском качестве.

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

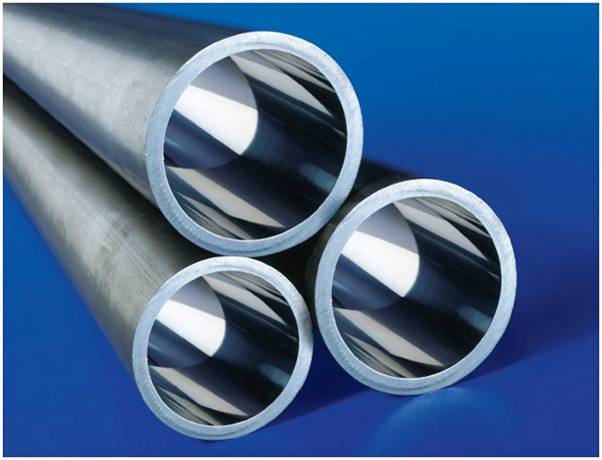

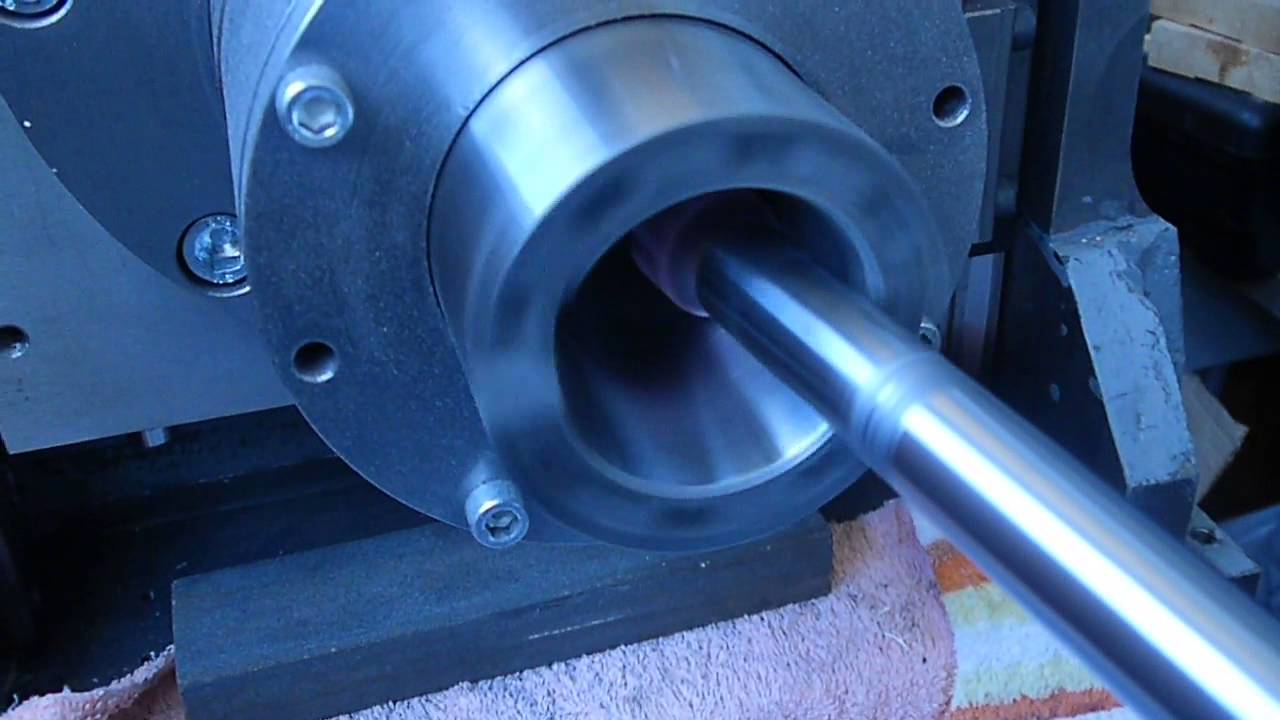

Станки разработаны преимущественно для обработки заготовок из твердого сплава. Обработка производится алмазными кругами и шлифовальными головками.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются в точном машиностроении, приборостроении, инструментальном серийном производстве.

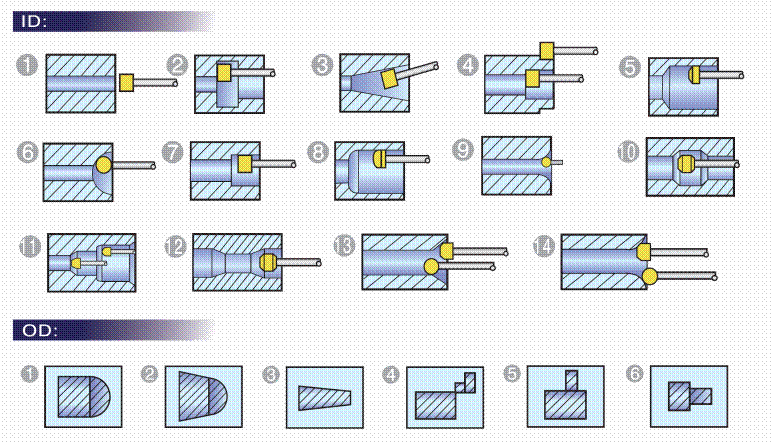

СХЕМА ОБРАБОТКИ:



Перемещение по всем осям осуществляется посредством шариковых винтовых пар и сервомоторов. Точность позиционирования составляет ±0,001 мм. Полностью автоматический цикл шлифования включает в себя: шлифование, правку круга, ступенчатое чистовое шлифование, выхаживание. При ступенчатом шлифовании оператор может выставить количество проходов и скорость подачи. Это гарантирует стабильность необходимых размеров и превосходную чистоту обработанной поверхности. Система контроля CNC имеет дружественный интерфейс, удобный и простой в обращении. Оператор выбирает необходимую встроенную программу, вводит параметры шлифования, необходимые размеры обрабатываемой детали. Затем станок начинает автоматическую работу по заданным параметрам.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • Станина станка разработана с учетом максимальной жесткости и виброустойчивости.
  • Станина изготавливается из высококачественного чугуна «механита», проходит термообработку и выдержку для снятия внутренних напряжений.
  • Направляющие так же проходят термообработку и точную шлифовку, что обеспечивает максимальную плавность подачи и высокую точность обработки.
  • Шпиндель изготовлен из высококачественной стали и установлен на высокопрецизионных роликовых подшипниках, гарантирующих высокую точность, жесткость и бесшумность работы. Рабочая головка может поворачиваться для возможности шлифования конусных деталей.

Система ЧПУ

Станки комплектуются только полноценной системой числового программного управления:

  • Полноценная CNC - система ЧПУ разработана компанией Mitsubishi, но усовершенствована для более удобного пользования. В отличии от традиционных систем ЧПУ, требующих программирование в G и M кодах, интерфейс более прост как для использования в работе, так и для обучения. Данная система управления наиболее подходит для выполнения таких операций как шлифование наружного радиуса, внутреннего радиуса, внутреннего конуса и внутренних пазов. Интерфейс контроллера поделен на 3 основных отдела: главное меню, параметры шлифования и программирование цикла.



              главное меню            параметры шлифования      программирование цикла


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Цанги под оправки Ø3 мм – 2 шт.;
  • Цанги под оправки Ø6 мм – 2 шт.;
  • Зажимная гайка – 2 шт.;
  • Защитное ограждение зоны обработки;
  • Инструменты для обслуживания станка;
  • Инструкция по эксплуатации.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Оптические линейки;
  • Контактная измерительная головка;
  • Магнитный сепаратор;
  • Бумажный сепаратор;
  • Комбинированный магнитно-бумажный сепаратор;
  • Вакуумный пылесборник;
  • Гидравлический патрон;
  • Магнитный стол для передней бабки;
  • Цанговый патрон передней бабки;
  • Роликовая головка;
  • Диафрагмовый патрон;
  • Эксцентриковый патрон;
  • Уловитель масляного тумана;
  • Шпиндель под требования заказчика.

Модель

SIG-06 CNC

SIG-50 CNC

SIG-80 CNC

SIG-150 CNC

SIG-150L CNC

Диаметр внутреннего шлифования, мм

0,5 - 6

1,5 - 50

1,5 - 80

6 - 150

20 - 150

Максимальный диаметр зажимаемой заготовки, мм

140

140

200

200

350

Максимальная длина зажимаемой заготовки, мм

90

100

100

150

1000

Перемещение по оси X, мм

150

150

150

150

150

Перемещение по оси Z, мм

320

320

320

500

500

Точность подачи по оси X, мм

0,001

0,001

0,001

0,001

0,001

Точность подачи по оси Z, мм

0,001

0,001

0,001

0,001

0,001

Скорость перемещения стола по оси X, м/мин

0 - 10

0 - 10

0 - 10

0 - 10

0 - 10

Скорость перемещения стола по оси Z, м/мин

0 - 10

0 - 10

0 - 10

0 - 10

0 - 10

Частота вращения шпинделя передней бабки, об/мин

100 - 500

100 - 500

100 - 500

100 - 500

100 - 500

Частота вращения шлифовального шпинделя, об/мин

0 - 120 000

0 - 55 000

10 000 - 55 000

10 000 - 55 000

10 000 - 55 000

Угол поворота передней бабки, °

+ 8; - 5

- 1; + 9

Мощность двигателя передней бабки, Вт

0,12

0,375

0,75

0,75

1,5

Мощность шлифовального шпинделя, кВт

0,23

0,75

2,2

1,5

1,5

Мощность сервомотора оси X, кВт

0,75

0,75

0,75

1

1

Мощность сервомотора оси Z, кВт

0,75

0,75

0,75

1

1

Габаритные размеры

Длина, мм

1549

1699

1949

2400

3880

Ширина, мм

1350

1550

1750

1950

2680

Высота, мм

1700

1750

1750

1750

1750

Вес, кг

800

950

1400

2550

3800
