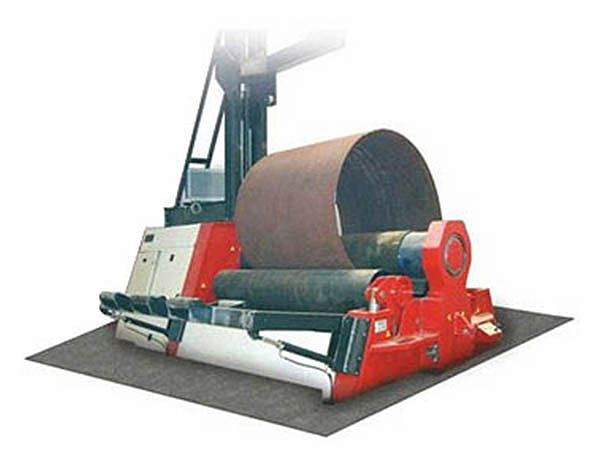

Вальцы четырехвалковые гидравлические DAVI. Серия MCA

DAVI
ИталияИталия
Цена по запросу
Связь с ведущим специалистом

Ширина обработки: 2050 - 3100 мм

Толщина обработки: 4 - 10 мм

Ø верхнего валка: 170 - 220 мм

Преимущества 4

Планетарная система перемещения боковых валков

Минимальный коэффициент диаметра обечайки относительно верхнего вала

Минимальный прямой участок на концах детали

Приспособление для конической гибки

НАЗНАЧЕНИЕ:

Четырехвалковые гидравлические листогибочные машины MCA способны изгибать стальные листы толщиной от 4 мм до 10 мм и шириной от 2050 мм до 3100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек, а так же конусов различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Система планетарных направляющих

Одним из самых главных отличий серии MCA является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз

Высокопрочный корпус станка

Гидравлические листогибочные станки MCA оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

Подшипники

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

Гидравлическая система

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Закалённые валы

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

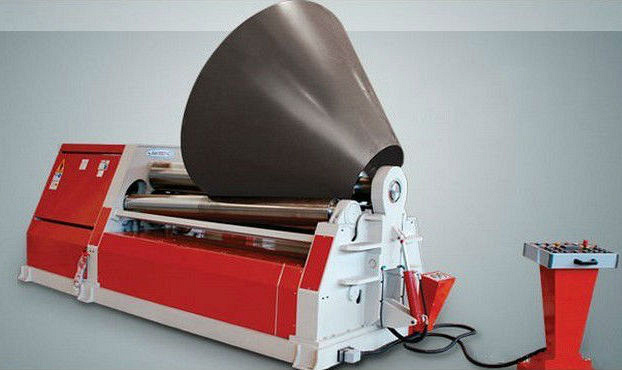

Устройство конической гибки

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

Цифровой дисплей

Цифровой дисплей показывает текущее положение боковых валов.

Двухскоростное управление

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
Боковые и центральная поддержки

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

Стол подачи материала

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

Система охлаждения масла

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

Плавно изменяемая скорость вращения валов

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.

Модель

MCA 2017 MCA 2019 MCA 2020 MCA 2517 MCA 2520 MCA 2522 MCA 3020 MCA 3022

Максимальная ширина обработки, мм

2050 2050 2050 2550 2550 2550 3100 3100

Максимальная толщина обработки при круговой гибке, мм

6 8 10 6 7 10 6 8

Максимальная толщина обработки при подгибке, мм

5 6 8 4 6 8 5 6

Диаметр верхнего валка, мм

170 190 205 170 200 220 200 220

Диаметр нижнего валка, мм

160 180 190 160 180 200 180 200

Мощность, кВт

3 6,7 7,5 3 3,75 7,5 3,75 7,5
Габаритные размеры:
Длина, мм 4200 4100 4200 4550 4700 4700 5200 5200
Ширина, мм 1140 1400 1400 1400 1390 1390 1400 1400
Высота, мм 1040 1300 1300 1300 1300 1300 1300 1300
Вес, кг 2400 3500 4400 3600 4800 5400 6000 7000
