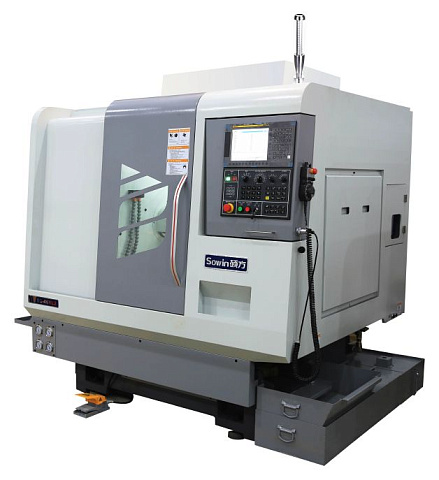

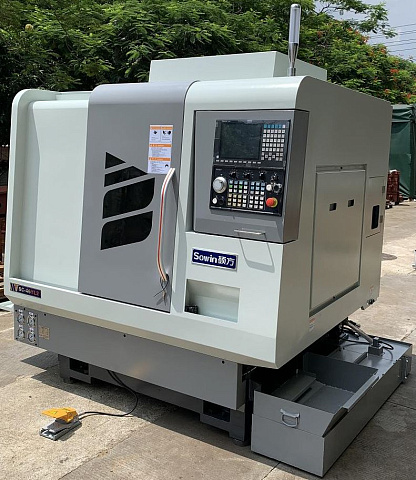

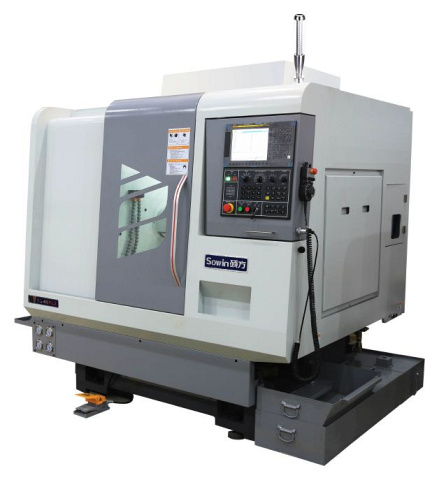

Токарные автоматы с ЧПУ SOWIN SC-46YD

Код(ы) товара: МС 417406
Поделиться
  • Токарные автоматы с ЧПУ
    Полноценная Y-ось

    Дата поставки:
    июнь 2024 г.
    Узнать больше
  • Новинка
7 207 759 ₽
В наличии
Токарные автоматы с ЧПУ
Полноценная Y-ось

Дата поставки: июнь 2024 г.
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
SOWIN
Китай
Модели серии:
SC-46YD

Система ЧПУ: Syntec 22 TB

Частота вращения шпинделя:

5000 об/мин

Кол-во управляемых осей: 4

Ø обрабатываемого прутка: 3 - 46 мм

Вес: 3500 кг

Преимущества
  • Приводной инструментальный суппорт с внутренним масляным охлаждением, двойным приводом и Y-осью
  • Револьверная головка на 8 позиций
  • Приводной инструментальный суппорт по схеме 4 + 4 + 4
Назначение

Компактные и технологичные токарные автоматы с ЧПУ серии SC-46YD выделяются широкими возможностями для обработки деталей сложной конфигурации с высокой точностью и производительностью, поэтому имеют короткий срок окупаемости. Использование на производстве таких станков позволяет существенно расширить номенклатуру выпускаемой продукции и сократить количество используемого оборудования.


Автоматы SC-46YD сочетают в себе высокую мощность, жёсткости конструкции и максимальную производительность, что обеспечивает возможность высокоэффективной обработки деталей самой сложной конфигурации. А использования приводного инструмента в сочетании с Y-осью позволяет производить любые фрезерные и сверлильные операции, включая контурное фрезерование.
Область применения

4-х осевые токарные автоматы с ЧПУ серии SC-46YD специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

Конструктивные особенности

С однородной структурой Meehanite с углом наклона 30° - оптимальное сопротивление силам резания, высокая жёсткость на кручение и изгиб.

Класса P4, в котором установлены радиально-упорные подшипники: три спереди и два сзади - для тяжелых нагрузок, что обеспечивает жесткость и точность обработки.

  • мощность: 5,5 кВт;
  • скорость вращения: 6000 об/мин

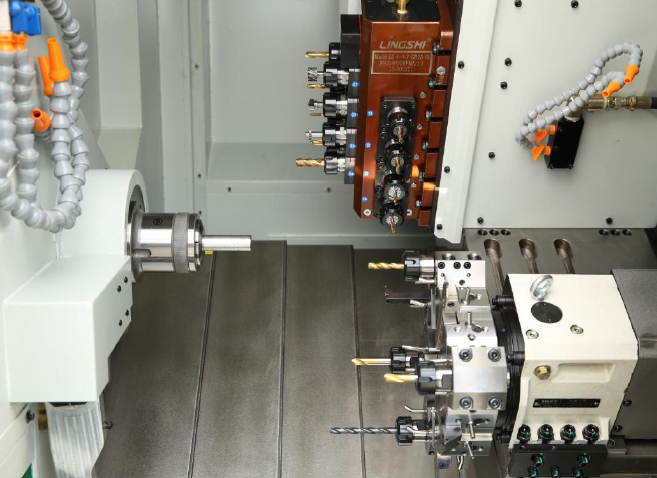

С внутренним масляным охлаждением, двойным приводом и Y-осью.

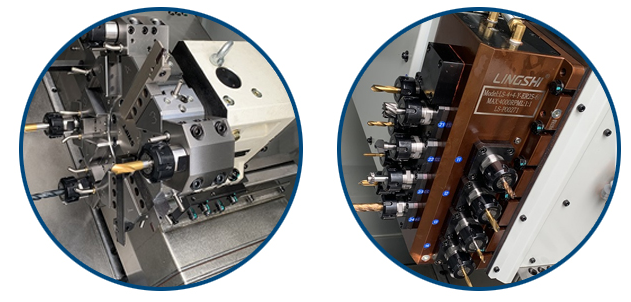

  • приводной инструментальный суппорт по схеме 4 + 4 + 4;
  • статический осевой 4-позиционный суппорт;
  • револьверная головка на 8 позиций.

Syntec 22 TB.

Обеспечивают быструю скорость перемещений и долгий срок службы.

  • Мощность: 3,1 / 1,7 / 2,4 кВт.
  • Мощность приводного инструмента: 2,3 кВт.

В базовой комплектации станка.

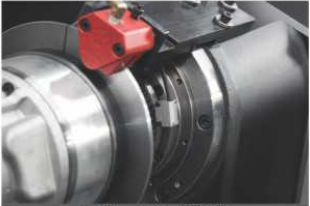

Обеспечивает точность позиционирования по оси С – 0,003°.

Позволяет производить сложную обработку детали одновременно, что повышает точность и производительность

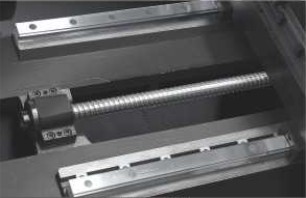

Класса C3, ШВП с преднатягом позволяют производить интенсивную обработку с высокой точностью в стабильных условиях, обеспечивая допуск позиционирования 0,005 мм и повторяемость 0,005 мм

Комплектация
Стандартная
Подшипники шпинделя NACHI / NSK (Япония)
Линейные направляющие PMI / HIWIN (Тайвань)
ШВП PMI / HIWIN (Тайвань)
Привода по осям Syntec (Тайвань)
Шпиндель POSA (Тайвань)
Револьверная головка SWIFT (Китай)
Станина BAOGANG (Китай)
Система охлаждения YUNHAI (Китай)
Система автоматической смазки YONGJIA (Китай)
Электрические компоненты Schneider (Франция)
Дополнительная
DH65L S2 Автоподатчик прутка Fedek (1,5 м)
Проставка для автоподатчика прутка мод. CO65-S (1,5 м)
Уловитель масляного тумана
Помпа СОЖ 70 бар
Гидравлический 3-х кулачковый патрон Ø6”
Гидравлический 3-х кулачковый патрон Ø8”
Система ЧПУ Fanuc 0i-TF (привода и главный двигатель)
Цанга 173E под круг (Ø от 2 до 42 мм)
Цанга 173E под квадрат (Ø от 3 до 29 мм)
Цанга 173E под шестигранник (Ø от 1 до 36 мм)
