Станок заточной универсальный IRONMAC M480

Станок заточной универсальный IRONMAC M480

Код товара: ЗО 359434

Скидка 10%

1 534 547 ₽

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 41 944 ₽/мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Диаметр хвостовика концевого инструмента

4 - 25 мм
Макс. наружный диаметр насадного инструмента

250 мм
Макс. диаметр сверл

25 мм
Мощность электродвигателя шлифовального круга

0,85 / 1,1 кВт
Вес

950 кг

Преимущества

Конструкция рамы шлифовального диска подвижная, можно производить регулировку в двумерном пространстве
Рабочая передняя бабка вращается в двух направлениях
Рабочий стол поддерживается линейными направляющими
Вынесенный за пределы станка бак для СОЖ

Назначение

Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 230 мм.

Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.)

Область применения

Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:

фрезерный инструмент (концевые фрезы с плоским торцем, торцевыефрезы, насадные дисковые фрезы);
токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
сверлильный инструмент (сверла, центровочные сверла, ступенчатыесверла, развертки, зенкеры, зенковки, цековки);
зуборезный инструмент (червячные и модульные фрезы, долбяки);
резьбонарезной инструмент (метчики прямые и спиральные).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

Комплектация

Стандартная

Универсальный точильный аппарат

Правая / левая бабка

Инструмент для правки шлифовального круга

Защитный кожух шлифовального диска

Центральный вал для внутренней шлифовки

Приспособление для поддержки инструмента

Центральный вал Ø22, 27, 32

Натяжной стержень М24 (NT50)

Шестигранный торцевой гаечный ключ

Опорная ножка

Шлифовальный диск

Дополнительная

Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”).

Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика).

Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3.

Устройство для заточки сверл Ø 2 - 32 мм

Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки.

Устройство для заточки концевых фрез с плоским торцем

Для круглого наружного и внутреннего шлифования.

Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования.

Устройство с электроприводом и 3-х кулачковым патроном

А так же фасонных фрез, торцевых фрез, червячных и модульных фрез.

Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням.

Устройство для заточки дисковых отрезных и прорезных фрез (2-х и 3-х сторонние)

Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 Ф3-30мм, червячных фрез, токарного резца.

Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E.

Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм.

По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм.

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям.

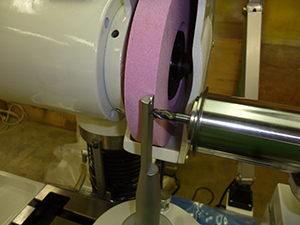

Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру.

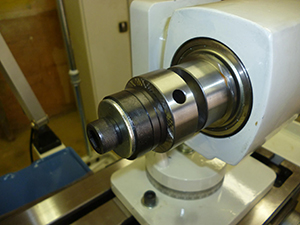

Затачиваемая фреза зажимается в резьбовой цанге.

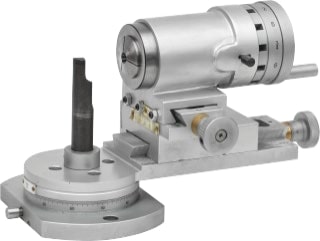

Устройство для заточки концевых фрез с плоским и радиусным торцем, шаровых и радиусных резцов

Позволяет производить отчет линейных перемещений по осям X и Y.

Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки.

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Поставляется в комплекте с устройством 50R.

Прецизионный упор для заточки концевой фрезы с радиусным торцем

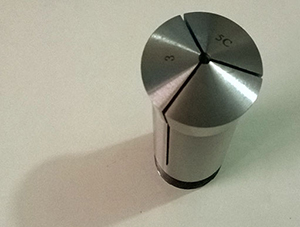

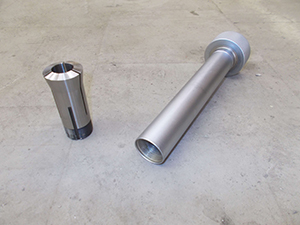

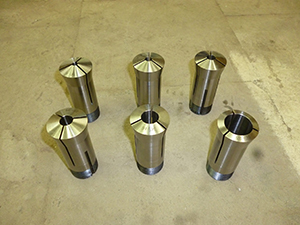

Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм).

Другие размеры цанг свыше 6 мм по отдельному согласованию.

Для устройства 300RC, 300E – диаметр цанги 3, 4 или 5 мм (указывается при заказе).

Другие размеры цанг ниже 3 мм по отдельному согласованию.

Для заточки дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.

Длина оправки зависит от толщины / высоты фрезы и указывается при заказе.

Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы).

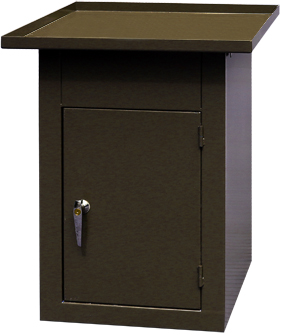

Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента.

Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью.

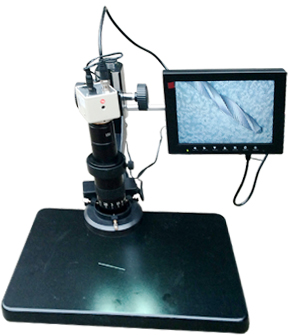

С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.

Применяется для заточки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

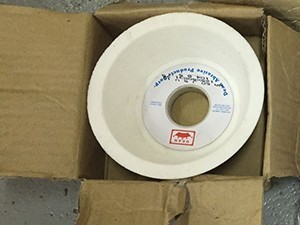

Керамический (абразивный) круг чашечный Ø125 мм

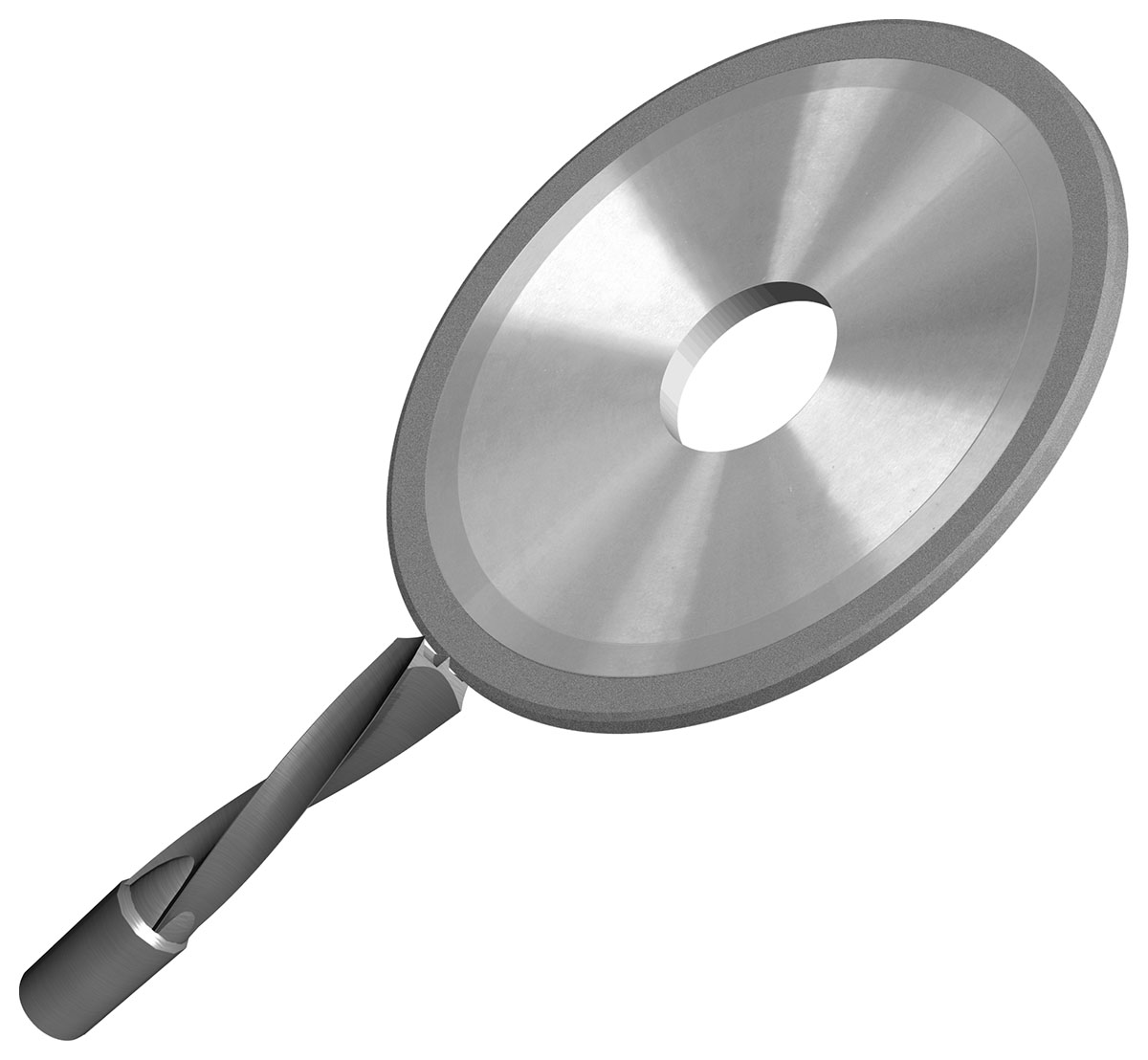

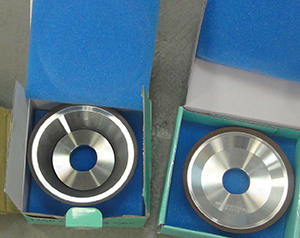

Алмазные круги применяется для заточки и доводки инструмента из твердого сплава.

Количество кругов указываются при заказе.

Эльборовые (боразоновые) круги предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

Модель

M480

ЗО 359434

ЦЕНА

1 534 547 ₽

Диаметр хвостовика концевого инструмента, мм

4 - 25

Макс. размер насадных фрез, мм

250 x 400

Макс. наружный диаметр насадного инструмента, мм

250

Продольное перемещение заточного стола (ось X), мм

480

Поперечное перемещение заточного стола (ось Y), мм

250

Вертикальное перемещение заточного узла (ось Z), мм

270

Макс. диаметр шлифовального круга, мм

150

Макс. диаметр фрезы, мм

250

Макс. диаметр сверл, мм

Макс. длина фрезы, мм

400

Макс. расстояние между центрами, мм

700

Макс. диаметр обработки, мм

250

Мин. диаметр цанги, мм

Макс. диаметр цанги, мм

Макс. угол спирали, °

± 45

Угол наклона шлифовального круга (от горизонтальной оси), °

± 45

Наклон заточного узла, °

360

Мощность электродвигателя шлифовального круга, кВт

0,85 / 1,1

Размеры шлифовального круга, мм

150 x 32

Частота вращения шлифовального круга, об/мин

3010 / 6010

Напряжение, В

380

Длина, мм

1650

Ширина, мм

1150

Высота, мм

1500

Вес, кг

950
