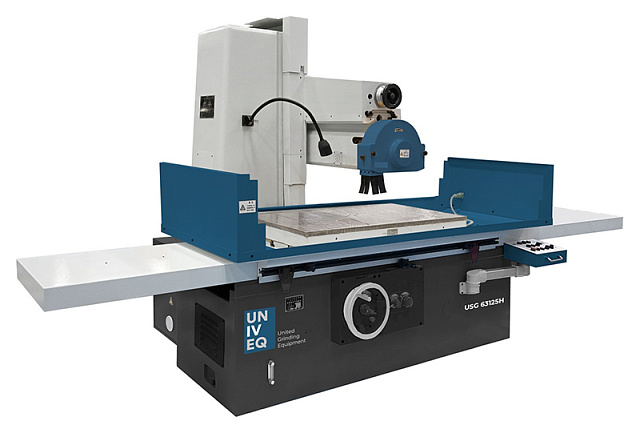

Плоскошлифовальный станок UNIVEQ USG 63125H

Поделиться
5 718 644 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
UNIVEQ
Китай
Модели серии:
USG 63125H

Размер рабочего стола: 630 х 1250 мм

Исполнение станков под любые задачи клиента

С УЦИ

Вес: 6000 кг

Преимущества
  • Шероховатость Ra 0,63 мкм
  • Электромагнитная плита с функцией обратного импульса
  • Устройство цифровой индикации по 2-м осям
  • Телескопический защитный кожух
  • Комбинированная (магнитно-бумажная) автоматическая система фильтрации СОЖ
Назначение

Станки предназначены для шлифования плоских и боковых поверхностей деталей из стали, чугуна, цветных металлов, закрепленных на зеркале стола, магнитной плите или в приспособлении.


Станки отличаются высокой жесткостью и надежностью, повышенной точностью обработки, низким уровнем шума, удобны в работе и обслуживании.
Область применения

Станки данной серии применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).

Инструментальное производство

Приборостроение

Аэрокосмическая промышленность

Исполним станок под любые задачи клиента!
Схемы обработки
Конструктивные особенности

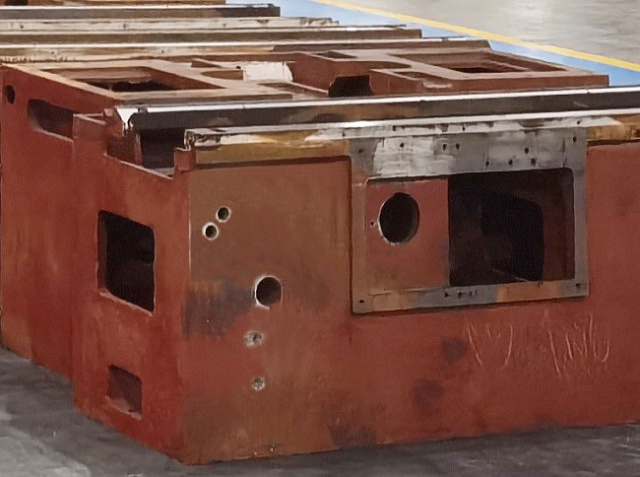

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.

Благодаря высокой массе станка не требуется специальный фундамент для его установки.

Масса станка более 3 тонн (3500 кг).

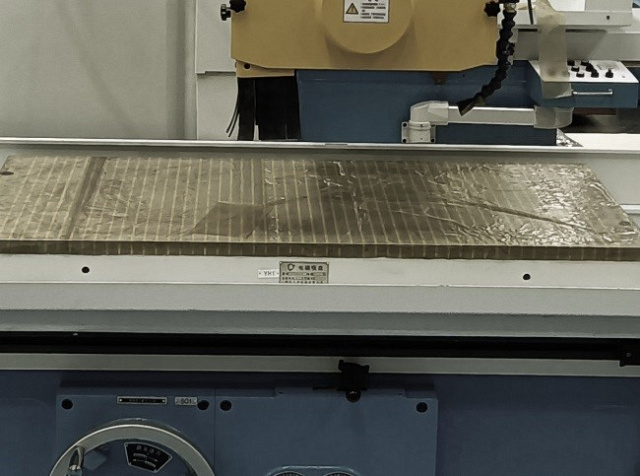

Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи гидравлического привода.

Одна (задняя) направляющая V-образная, другая (передняя) плоская.

Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

Изготовлена из высококачественного чугуна.

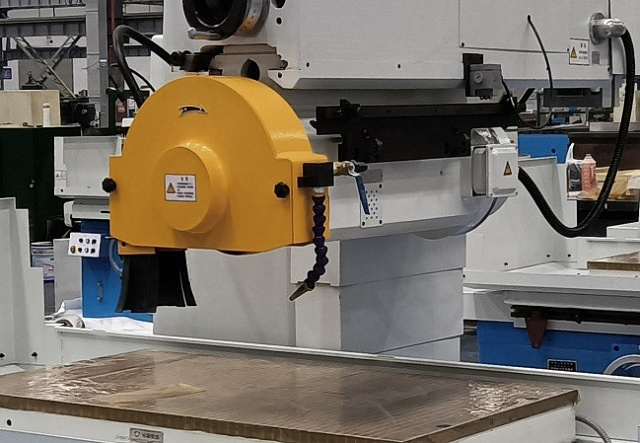

Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения.

Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами.

Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.

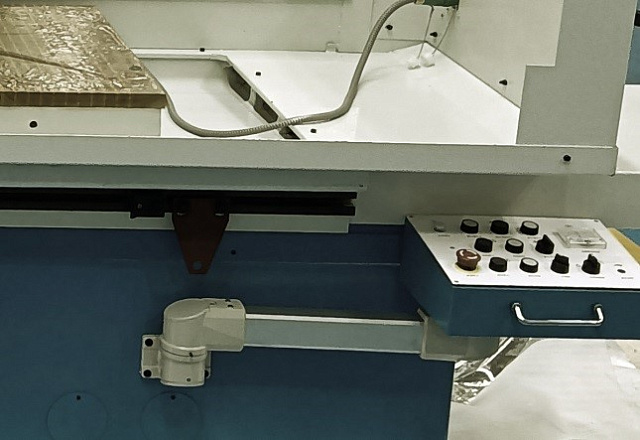

Находится на подвижном блоке, расположенном на поворотном кронштейне, что делает процесс управления станком более удобным, так как позволяет настроить необходимое положение пульта под определенным углом.

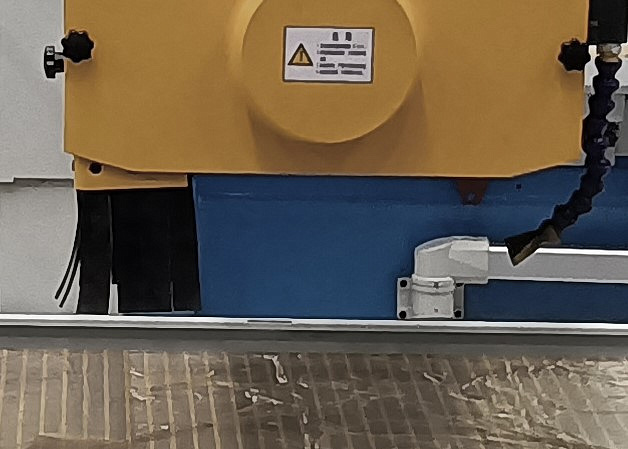

Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.

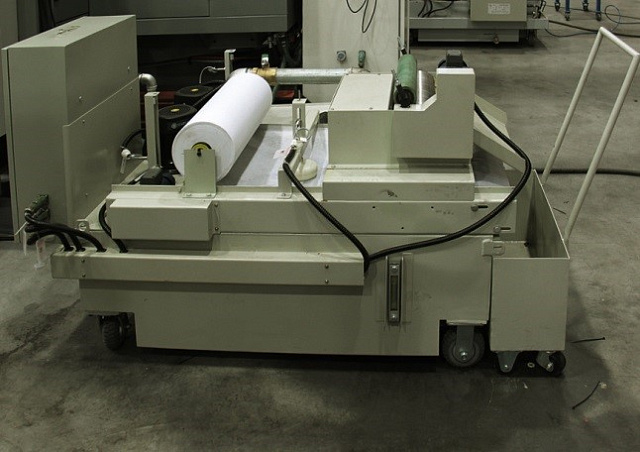

Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системами фильтрации.

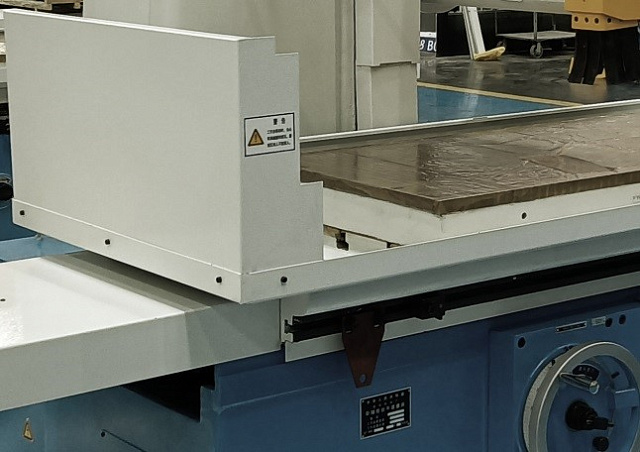

Расположенные слева и справа от рабочего стола, обеспечивают:

  • безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук).
  • чистоту и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ).
  • снижение затрат времени на обслуживание станка.

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системой фильтрации.

Комплектация
Стандартная
Электромагнитная плита - 1 шт.
Шлифовальный круг - 1 шт.
Приспособления для правки шлифовального круга - 1 шт.
Фланец для шлифовального круга - 1 шт.
Оправка для балансировочного устройства - 1 шт.
Балансировочное устройство - 1 шт.
Комбинированная система фильтрации СОЖ (магнитный + бумажный фильтр) - 1 шт.
Опоры для выставления станка по уровню - 5 шт.
Стандартный набор инструмента для обслуживания станка - 1 комплект
Инструкция по эксплуатации на русском языке - 1 комплект
Перемещение по осям

  1. Горизонтальное продольное перемещение / ход рабочего стола с эл. магнитной плитой (ось X - автоматическое при помощи гидравлического привода).
  2. Горизонтальное поперечное перемещение суппорта шлифовального узла (ось Z - автоматическое при помощи электропривода).
  3. Вертикальное быстрое перемещение суппорта шлифовального узла (ось Y - автоматическое при помощи электропривода). Точное перемещение по оси Y при помощи маховика и передачи винт-гайка.

Отличительные особенности станка UNIVEQ USG 63125H

  • Продольная подача стола и поперечное перемещение шлифовального узла - бесступенчатые с гидравлическим приводом.
  • Вертикальная подача шлифовальной головы - ручная, с механизмом переключения на ускоренный ход, что резко снижает трудоемкость и повышает производительность.
  • На поверхность направляющих рабочего стола нанесено специальное полимерное покрытие, что увеличивает их износостойкость и уменьшает энергопотребление станка за счет малого коэффициента трения.
  • Направляющие поперечного перемещения шлифовальной головы так же покрыты политетрафторэтиленовым покрытием, что обеспечивает высокую чувствительность перемещений.
