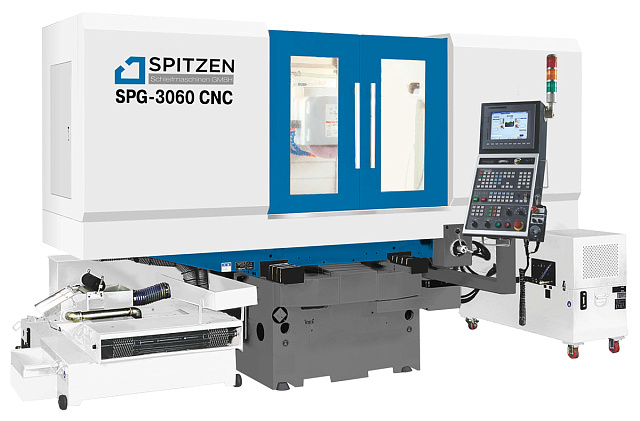

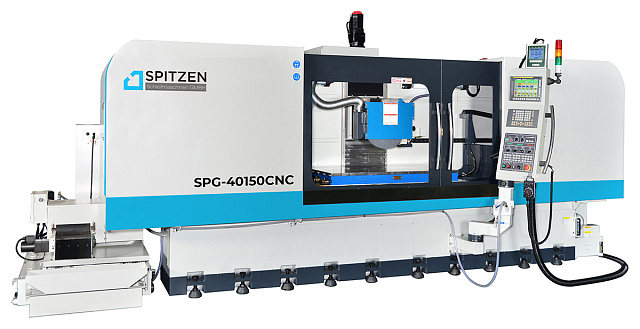

Профилешлифовальные станки с ЧПУ Spitzen SPG

Поделиться
Цена по запросу
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
SPITZEN
Тайвань

Размер рабочего стола:

200 х 460 - 600 х 2000 мм

Исполнение станков под любые задачи клиента, с различным уровнем автоматизации

Вес: 1500 - 9600 кг

НАЗНАЧЕНИЕ:

Многофункциональные плоско-профилешлифовальные станки с ЧПУ серии SPG применяются в самых различных отраслях, включая медицинскую, автомобильную, аэрокосмическую, оборонную и другие.

Серия SPG способна отшлифовать зеркальную поверхность на высокоточных заготовках с показанием среднеквадратичной шероховатости RMS 5 и более. Точность позиционирования составляет от 0,004 до 0,006 мм, а повторяемость от 0,003 мм до 0,006 мм. Перемещения программируются с точностью 0,001 мм.

Контроллер очень прост в изучении и использовании. Человек без опыта программирования может спокойно управлять им. Позволяет вносить самые разнообразные программы шлифования и выполнять практически любой профиль. С новой функцией правки Вы сможете прописать время правки шлифовального круга от часов до минут.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки применяются в инструментальном производстве, точном машиностроении, станкостроении и других областях, где требуется высокое качество обработки поверхности

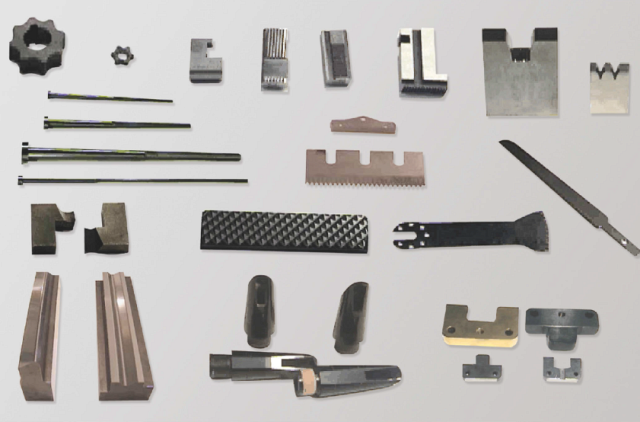

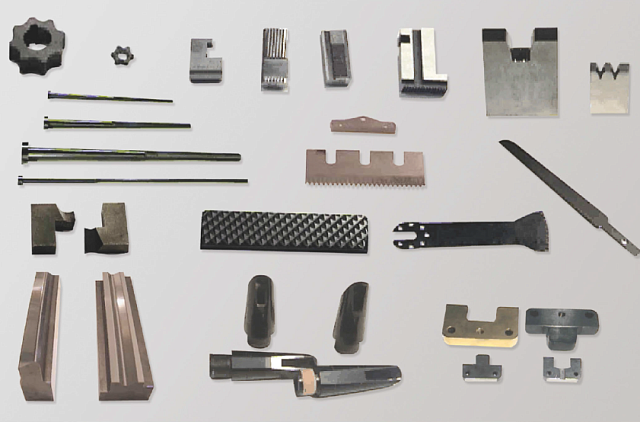

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:




СХЕМА ОБРАБОТКИ:

Режимы автоматического шлифования







Режимы автоматической правки







ИСПОЛНЕНИЕ СТАНКОВ:

  • исполнение H – ШВП и сервопривода по осям Y и Z, гидропривод по оси X;
  • исполнение B – ШВП и сервопривода по осям Y, Z и X.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

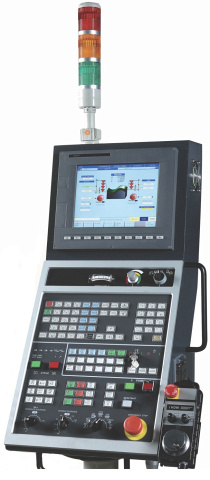

ВОЗМОЖНОСТИ КОНТРОЛЛЕРА

Контроллер очень прост в изучении и использовании. Человек без опыта программирования может спокойно управлять им. Система позволяет вносить самые разнообразные программы шлифования и выполнять практически любой профиль. С новой функцией правки Вы сможете прописать время правки шлифовального круга от часов до минут.

РЕЖИМ СИМУЛЯЦИИ

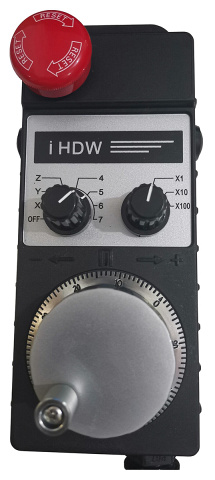

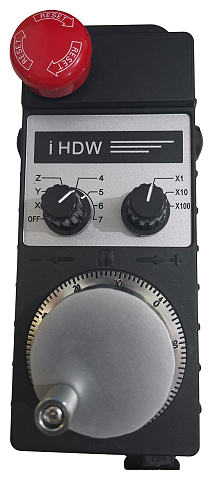

Прокручивать программу обработки можно в режиме симуляции. При вращении маховичка по часовой стрелке программа прокручивается вперед, при вращении против часовой стрелки, программа прокручивается назад. Чем быстрее Вы вращаете электронный маховичок, тем быстрее идет симуляция программы. Если захотите остановить симуляцию, просто остановите вращение и программа перейдёт в режим паузы.




ИНТЕРФЕЙС

Трехмерный графический дисплей отображает картинку очень схожую с реальной заготовкой.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Балансировочная оправка;
  • Съемник круга;
  • Шлифовальный круг;
  • Фланец для шлифовального круга;
  • Набор инструмента для обслуживания станка;
  • Регулировочные опоры;
  • Регулировочные болты;
  • Защитное ограждение стола;
  • Теплообменник;
  • Преобразователь частоты;
  • Инструкция по эксплуатации на русском языке.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:


Динамическая балансировка круга.

Роликовый балансировочный стенд. Ø круга до 508 мм.

Управляемый поворотный стол.

Трехточечное приспособление для правки круга.

Приводное приспособление для правки (диск).

Приводное приспособление для правки (ролик).

Запасной круг.

Запасной фланец.

Электромагнитная плита.

Контроллер электромагнитной плиты.

Магнитно-бумажный фильтр СОЖ.

Бумажный фильтр СОЖ.
