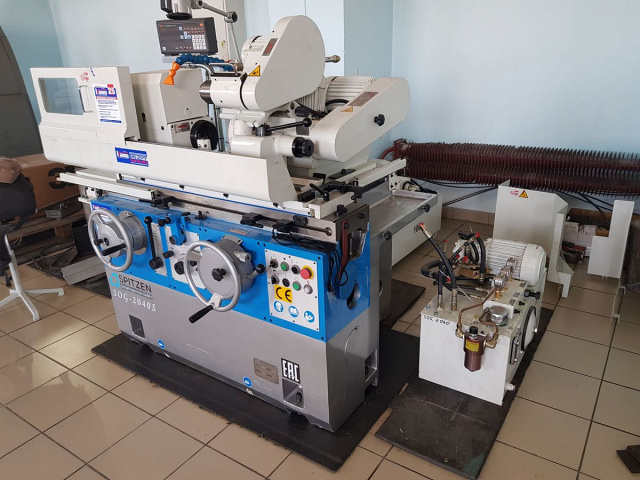

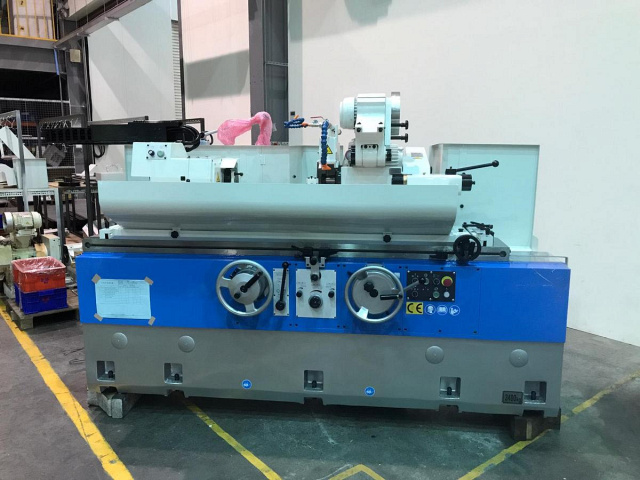

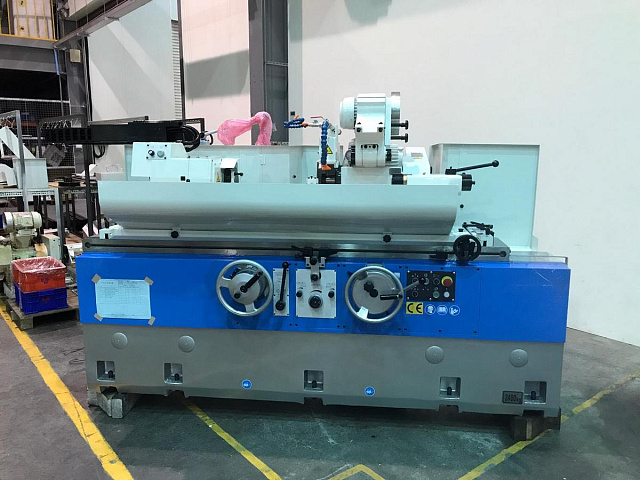

Круглошлифовальные станки Spitzen SOG-2040 и SOG-2550

Поделиться
От 10 339 288 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: 130 000 ₽ !
Гарантия: 12 месяцев
Самая большая
SPITZEN
Китай
Модели серии:
SOG-2040 SOG-2550

Ø наружного шлифования: 200; 250 мм

Ø внутреннего шлифования: 60 мм

С ЧПУ

Вес: 2000; 2800 кг

Преимущества
  • Точность обработки по Европейским стандартам
  • Обработка детали со всех сторон
  • Ручная или автоматическая подача
  • Частота вращения шпинделя до 600 об/мин
Назначение

Универсальный круглошлифовальный станок SOG используется для шлифования тел с осью вращения. Станок позволяет вести высокоточное наружное и внутреннее шлифование конусов и цилиндров, торцевых поверхностей деталей типа:

  • вал;
  • втулка;
  • ось;
  • цилиндр;
  • фланец;
  • крышка и т.п.

Подачи осуществляются вручную, гидроприводом или сервоприводами, в зависимости от исполнения станка. Возможна обработка деталей со всех сторон за счет поворота передней бабки.


Точность обработки соответствует европейским стандартам для круглошлифовальных станков.
Область применения

Станки применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).

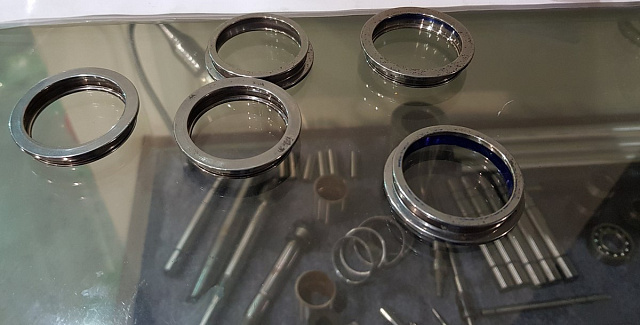

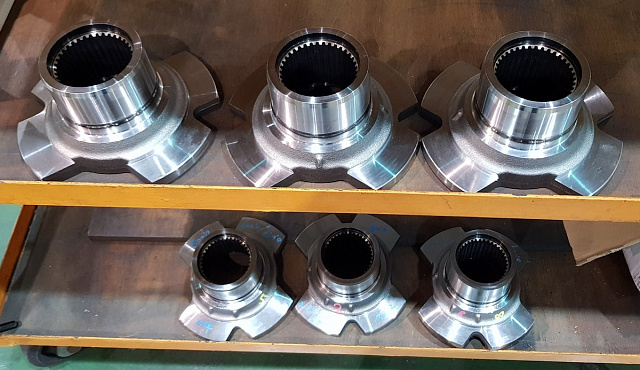

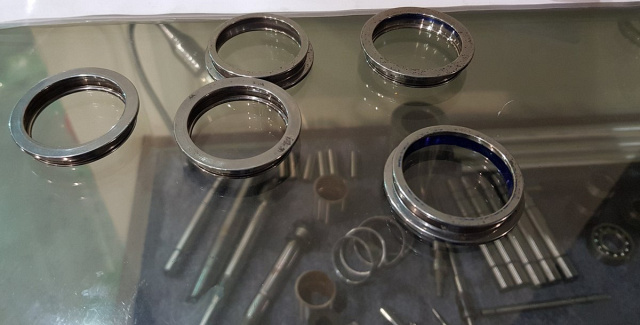

Получаемые изделия


Конструктивные особенности

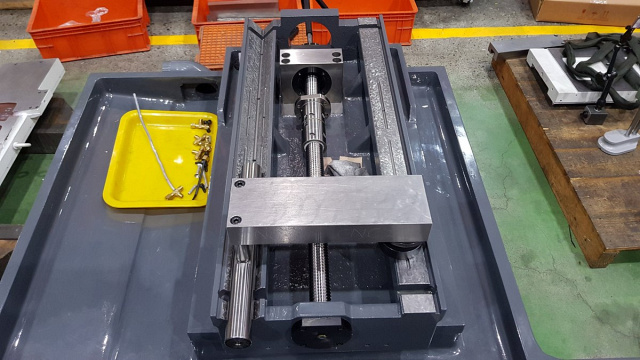

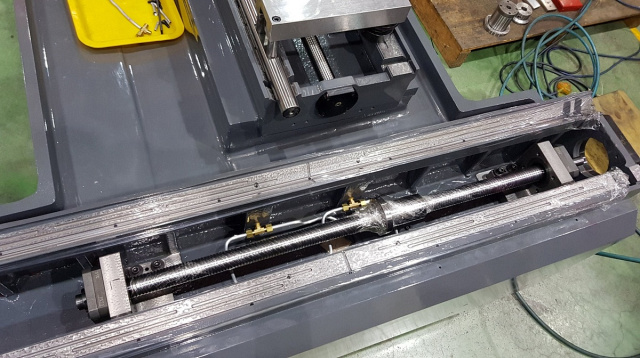

Основание станка изготовлено из высококачественного литья – механита. Оптимальное расстояние между направляющими обеспечивает превосходную поддержку стола и увеличивает точность позиционирования и повторяемость по оси Z. Направляющие стола – одна плоская и одна V-образная.
Направляющие, и шпиндель постоянно смазываются при помощи автоматической системы смазки, что гарантирует длительный срок службы оборудования и максимальную точность. Гидравлическая станция, система охлаждения и система смазки находятся отдельно от станка, чтобы максимально снизить влияние тепла и вибрации от данных элементов.

Изготавливается из никель-хром-молибденового сплава марки SNCM-220, проходят процесс закалки ТВЧ, затем процесс выдержки при температуре -180 градусов на протяжении 24-х часов и только потом процесс высокоточного шлифования.

Внутри валы имеют твердость около HRC 25 единиц, а наружная поверхность упрочнена до HRC62 единицы.

Шпиндель бабки установлен на высокоточных радиально-упорных подшипниках, несущих высокую нагрузку в осевом и радиальном направлении. Вращение шпинделя осуществляется серво-приводом. Частота вращения шпинделя регулируется бесступенчато в зависимости от заготовки. Бабка имеет возможность поворота на угол от -30° до +90°. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи внутрь бабки. Комбинация вращающегося и фиксированного шпинделя позволяет быстро производить замену центра на патрон для зажима различных заготовок. Так же станки могут быть опционально оснащены цанговым патроном типа 5С.
Корпус бабки так же выполнен из механита. Пиноль проходит операцию поверхностного упрочнения с помощью азотирования. Перемещение пиноли осуществляется подпружиненной рукояткой. Усилие зажима можно регулировать с помощью рукоятки расположенной на задней стороне бабки. Опционально станок можно укомплектовать гидравлической задней бабкой с ножной педалью, контролирующей поджатие пиноли для более удобной установки и снятия детали.
Опционально станок оснащается приспособлением для шлифования внутренних диаметров заготовки. Заказчик может подобрать шпиндель с оборотами 8000, 10 000, 15 000, 20 000, 30 000, 40 000 или 50 000 об/мин в зависимости от внутреннего шлифуемого диаметра. Можно выбрать несколько шпинделей. Замена шпинделя происходит быстро и не требует особых навыков оператора.
Приспособление для правки круга смонтировано на рабочем столе со стороны передней бабки для сведения к минимуму ошибок в процессе программирования координат правки. Опционально, по желанию заказчика, можно разместить данное приспособление на задней бабке станка.

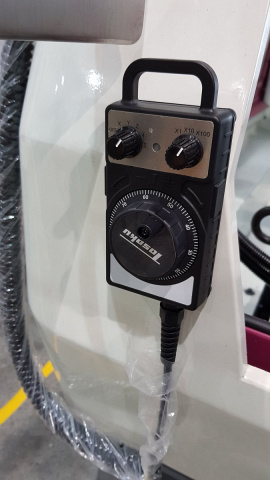

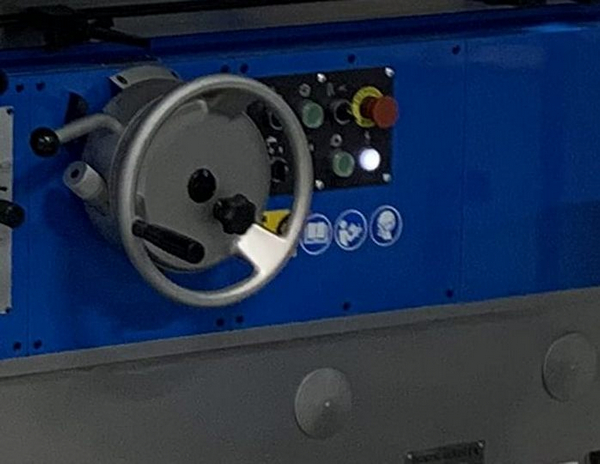

Для полуавтоматического станка: продольное перемещение стола управляется от гидравлики, поперечное перемещение шлифовальной бабки осуществляется вручную от механического маховика. Быстрый подвод / отвод шлифовального круга от гидроцилиндра.

Для автоматического станка с NC1 контроллером: продольное перемещение стола управляется от гидравлики, поперечное перемещение шлифовальной бабки осуществляется автоматически, посредством сервомотора и ШВП, по предварительно заданной программе.

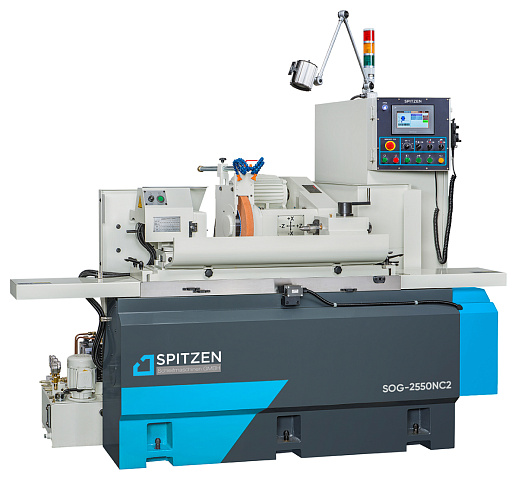

Для автоматического станка с NC2 контроллером: продольное перемещение стола и поперечное перемещение шлифовального суппорта управляются через программируемый контроллер посредством сервомоторов и ШВП. Такая комбинация позволяет обрабатывать заготовки с большей точностью и скоростью, включая возможность обработки до 10 шагов за одну программу.

Для автоматического станка с СNC контроллером: продольное перемещение стола и поперечное перемещение шлифовального суппорта управляются через программируемый контроллер посредством сервомоторов и ШВП. Такая комбинация позволяет обрабатывать заготовки с большей точностью и скоростью, включая возможность многоступенчатой обработки, а так же обработки профильной поверхности в полностью автоматическом режиме, включая цикл правки шлифовального круга.

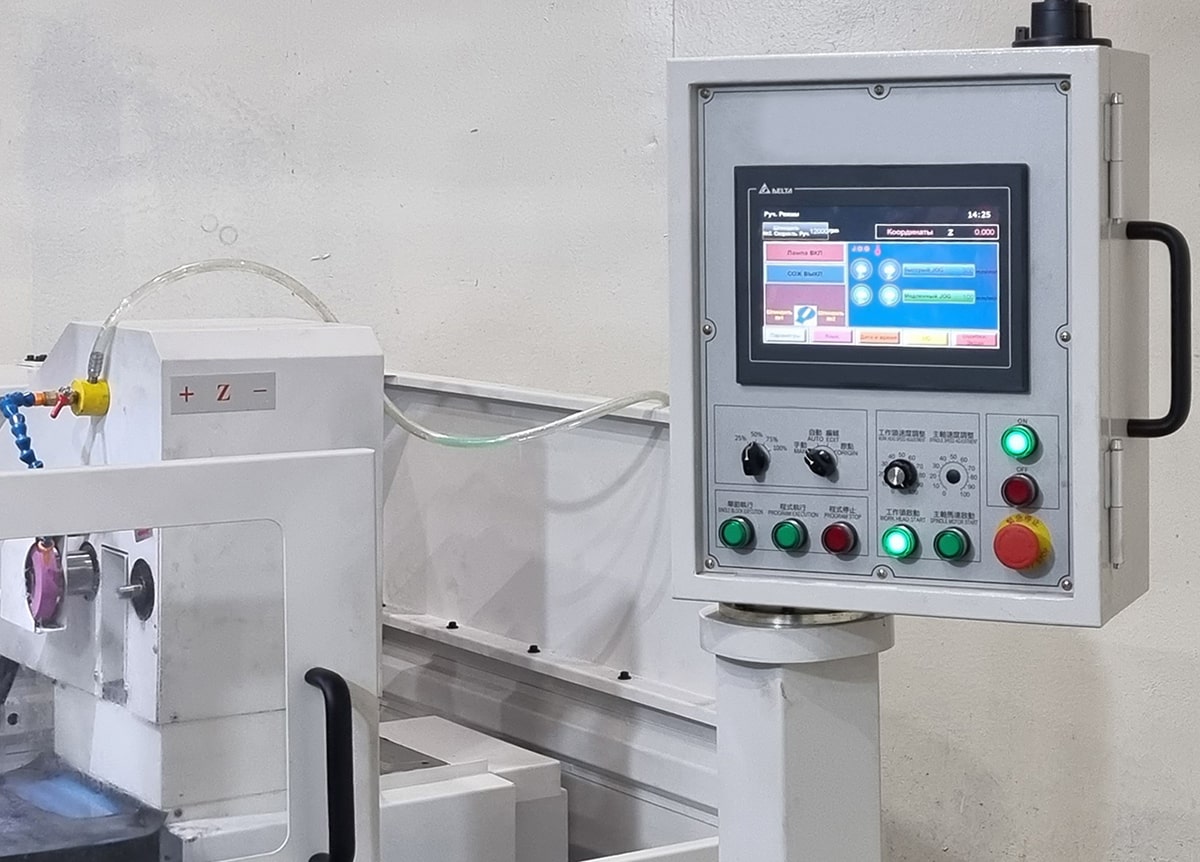

Графическая операционная система с сенсорным монитором позволяет устанавливать рабочие параметры прямо с монитора контроллера, не прибегая к G/M кодам, благодаря чему обеспечивается удобство и скорость программирования без специальных знаний. Оператор лишь выбирает метод шлифования и вводит требуемые параметры чернового и чистового шлифования, а так же объем снимаемого слоя в процессе правки шлифовального круга и периодичность правки. Компенсация на величину правки круга осуществляется в автоматическом режиме без участия оператора.
Комплектация
Стандартная
Шлифовальный круг с фланцем, 1 комплект
Держатель алмазного инструмента для правки круга (смонтирован на столе), 1 комплект
Набор инструмента для обслуживания станка, 1 комплект
Твердосплавные центры, 2 шт.
Система подачи СОЖ
Гидравлический бак с системой охлаждения масла
Рабочее освещение
Инструкция по эксплуатации на русском языке
Дополнительная
Приспособление для внутреннего шлифования
Приспособление для правки шлифовального круга, смонтировано на задней бабке
Приспособление для угловой правки шлифовального круга
Приспособление для радиусной правки шлифовального круга
Поводки с эксцентриковым зажимом (6 шт. в комплекте)
Держатели заготовки (2 шт. в наборе)
Магнитный патрон
2-х точечный неподвижный люнет
3-х точечный неподвижный люнет
Регулируемый 3-х кулачковый патрон
Регулируемый 4-х кулачковый патрон
Магнитный фильтр СОЖ
Бумажный фильтр СОЖ
Комбинированный магнитно-бумажный фильтр СОЖ
Стенд для балансировки круга с оправкой
Приспособление для полуавтоматической балансировки шлифовального круга
Приспособление для автоматической балансировки шлифовального круга
Контактный датчик
Полная кабинетная защита
Уловитель паров СОЖ
Запасной шлифовальный круг с фланцем

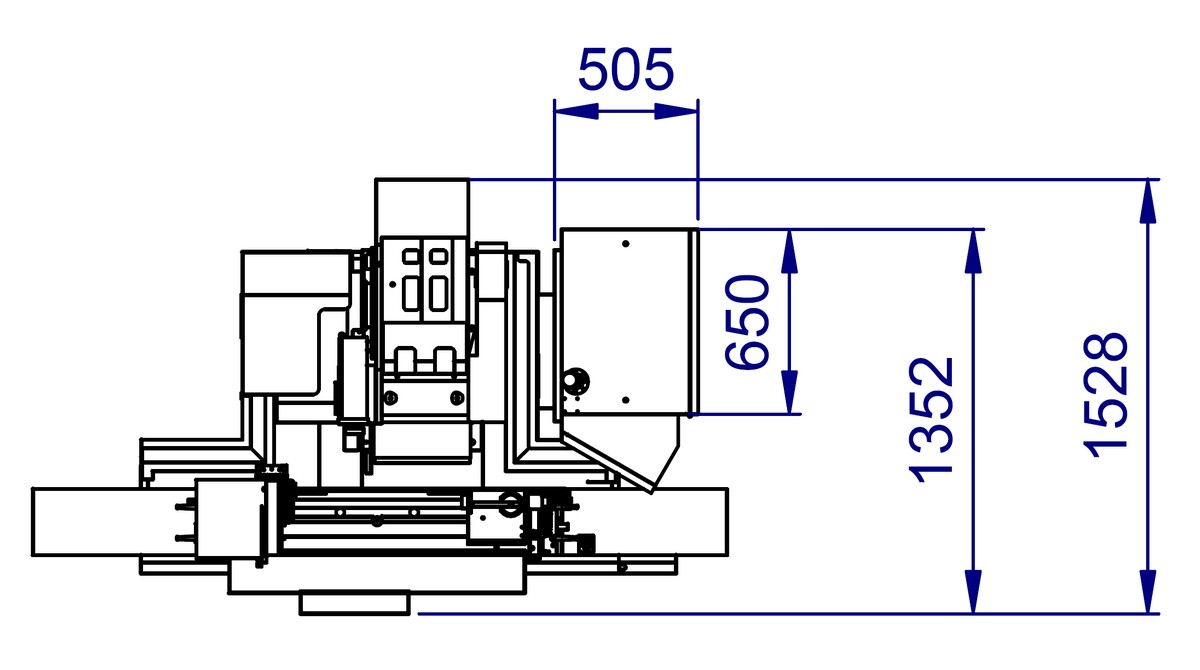

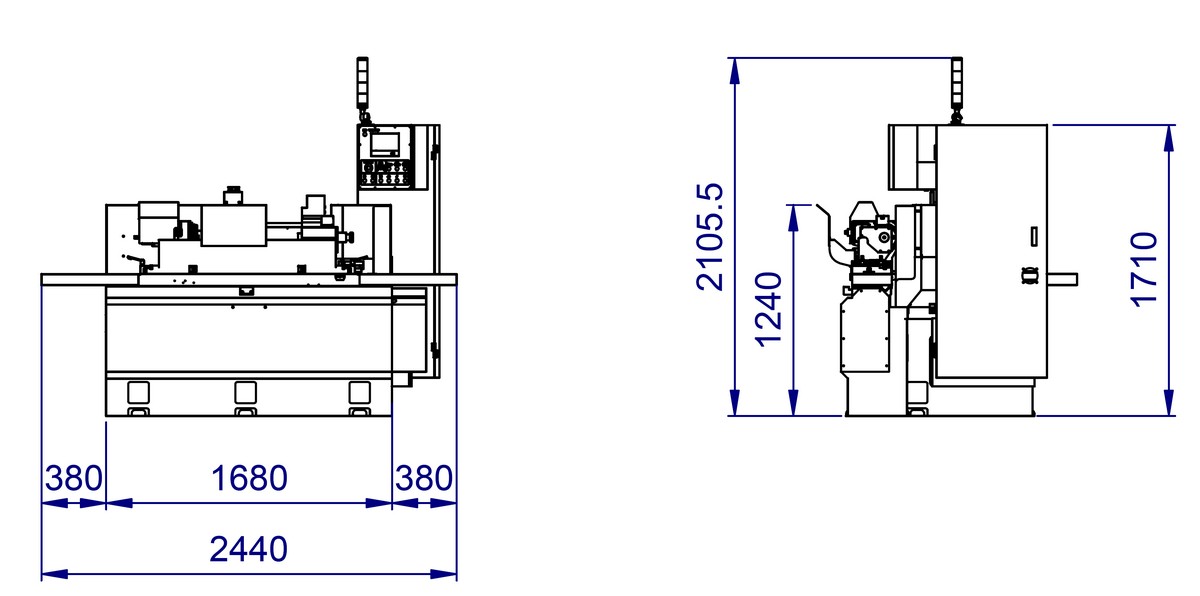

Габаритные размеры
