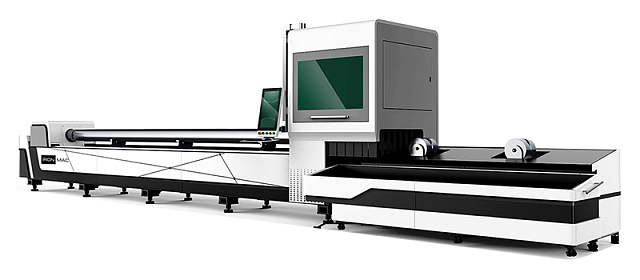

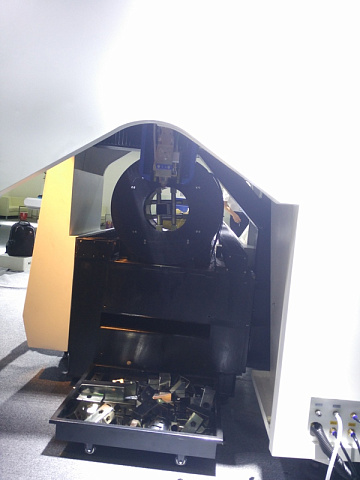

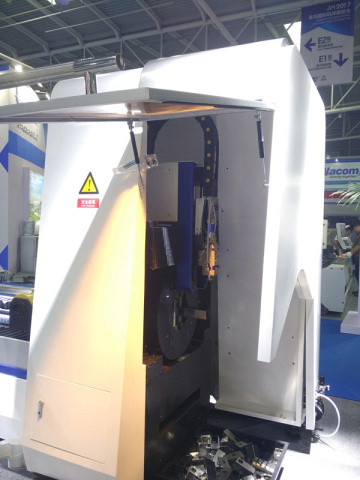

Серийная обработка круглых и профильных труб до 6000 мм
Перемещение по осям X / Y / Z:
6000 / 220 / 105 мм
Скорость перемещений портальной системы: 120 м/мин
Мощность резонатора: 1000 - 2000 Вт
Вес: 6500 кг
• Серийная обработка круглого и профильного проката
• Доступная цена для формирования участка обработки труб
• Резка трубы на всю длину за 1 установ
• Станок собран на базе стандартных унифицированных компонентов
• Быстрая замена, при выходе из строя какого-либо компонента
НАЗНАЧЕНИЕ:
Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 20 - 220 мм, профильных 20 - 155 мм. Длина обработки до 6000 мм. Режим работы: 1 - 2 смены.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.
- Космическая;
- Авиационная;
- Автомобильная;
- Оборонная;
- Пищевая;
- Металлургическая;
- Нефтегазовая;
- Мебельная.

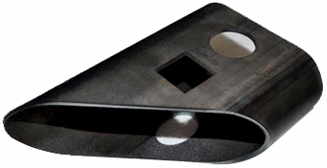

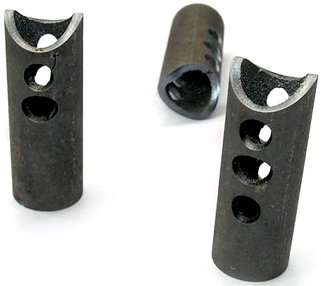

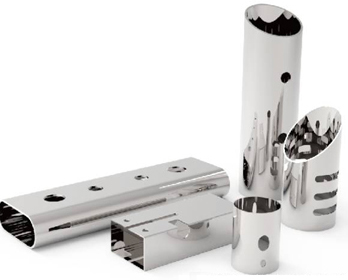

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

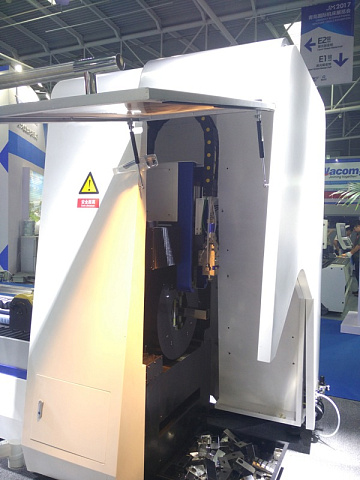

| | ОТДЕЛЬНО СТОЯЩИЙ ШКАФ УПРАВЛЕНИЯ С КОНДИЦИОНИРОВАНИЕМ И ВЕНТИЛЯЦИЕЙ Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни. Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. |

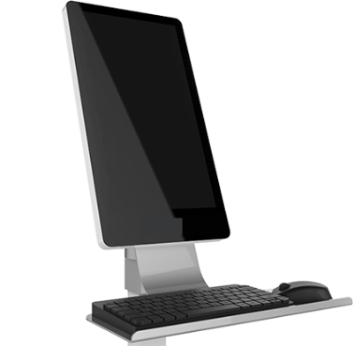

| | PAD-ДИЗАЙН ДИСПЛЕЯ + ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях. |

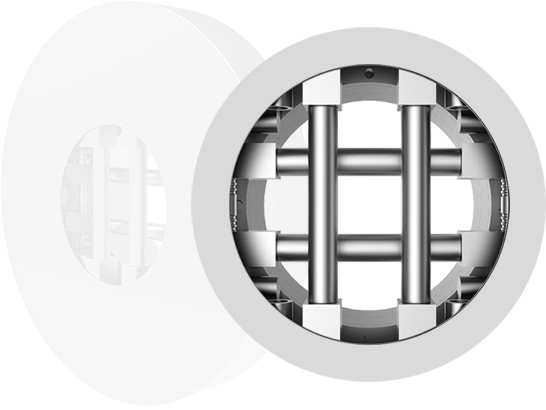

| | АВТОМАТИЧЕСКИЙ ЗАЖИМНОЙ ЛЮНЕТ (РОЛИКОВЫЕ ЗАЖИМЫ) Предназначен для фиксации (зажима) и подачи трубных заготовок в парных роликах. С помощью роликов также происходит центровка заготовки относительно сопла режущей головки. Люнет может иметь несколько типоразмеров: 220 или 350 мм. |

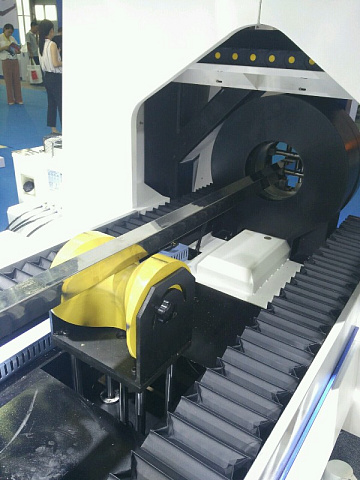

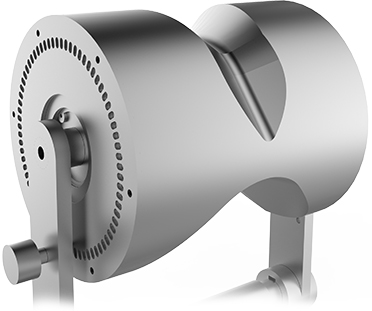

| | РОЛИКОВЫЕ ПОДДЕРЖКИ ТРУБ Предназначены для поддержки трубных заготовок во время обработки, подачи и вращения. Количество 2 шт. Имеют сложное сечение для поддержки как круглых, так и профильных труб. По мере подачи трубы и её отрезки, ролики прячутся в станке по мере подхода к ним зажимного патрона. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| | РЕЗОНАТОР (ЛАЗЕРНЫЙ ИСТОЧНИК) Raycus (Китай) от 750 Вт до 2000 Вт IPG (Германия) от 750 Вт до 2000 Вт |

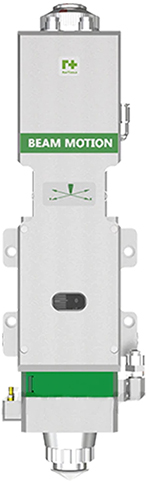

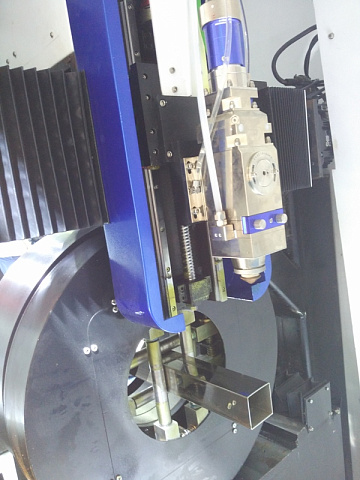

| | РЕЖУЩАЯ ГОЛОВА RAYTOOLS (ШВЕЙЦАРИЯ) Новое поколение режущих голов с автофокусировкой (BM111 ≤ 3 кВт, BM114 ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание. |

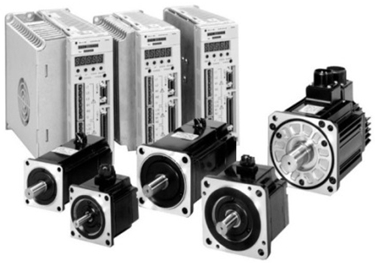

| | СЕРВОДВИГАТЕЛЬ
|
| | СИСТЕМА ЧПУ (CAD-CAM ПО) Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс. |
| | ПРИВОД X,Y - РЕЙКА-ШЕСТЕРНЯ YYC/APEX (ТАЙВАНЬ) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь. |
| | ПРИВОД Z - ПРЕЦИЗИОННАЯ ШВП TBI (ТАЙВАНЬ) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z. |
| | РЕДУКТОР MOTOVARIO (ФРАНЦИЯ) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы. |
| | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков. |
| | ЭЛЕКТРИЧЕСКИЕ ЭЛЕМЕНТЫ SHNEIDER (ФРАНЦИЯ) Электроника станка: реле, автоматические выключатели, контроллеры осей. |
| | ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (ЯПОНИЯ) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны. |
| | ЧИЛЛЕР ОХЛАЖДЕНИЯ TONGFEI (КИТАЙ) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером. |

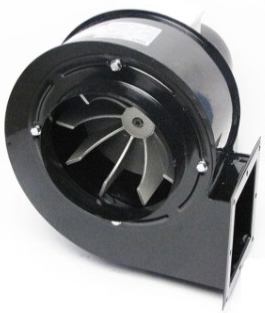

| | ИНТЕГРИРОВАННАЯ СИСТЕМА ВЕНТИЛЯЦИИ Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий. |

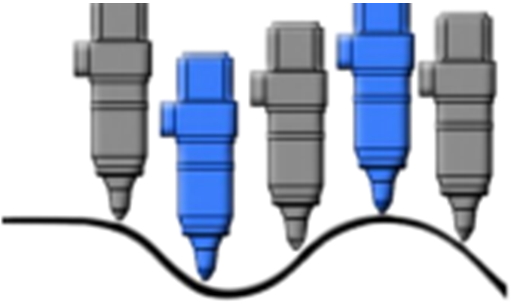

| | ЕМКОСТНОЙ ДАТЧИК ВЫСОТЫ И НЕРОВНОСТИ ЛИСТА Отслеживает неровности листа по ходу резки изделий - голова повторяет контур неровности, тем самым сохраняя постоянный зазор между головой и поверхностью листа металла. |

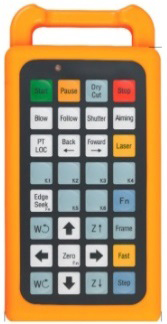

| | БЕСПРОВОДНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола. |
| | СТАНИНА Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет. |
