Оптоволоконная установка лазерного раскроя IRONMAC C

НАЗНАЧЕНИЕ:

Комплекс предназначен для скоростной чистовой резки листовых металлов в автоматизированном режиме: черных, нержавеющих, цветных.
В основе работы комплекса лежит технология генерации лазерного луча с помощью оптоволоконного резонатора.

Модель С - усиленная модель линейки IRONMAC c рабочей зоной от 3000 х 1500 мм, весом до 5000 кг, скоростью перемещений портальной системы 120 м/мин. Модель предназначена для уверенной работы в 2 смены (и до 3 смен, но с технологическими перерывами) и позиционируется как станок со стандартными унифицированными компонентами (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.), которые легко заменяемы

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.

• Космическая;
• Авиационная;
• Автомобильная;
• Оборонная;
• Пищевая;
• Металлургическая;
• Нефтегазовая;
• Мебельная.

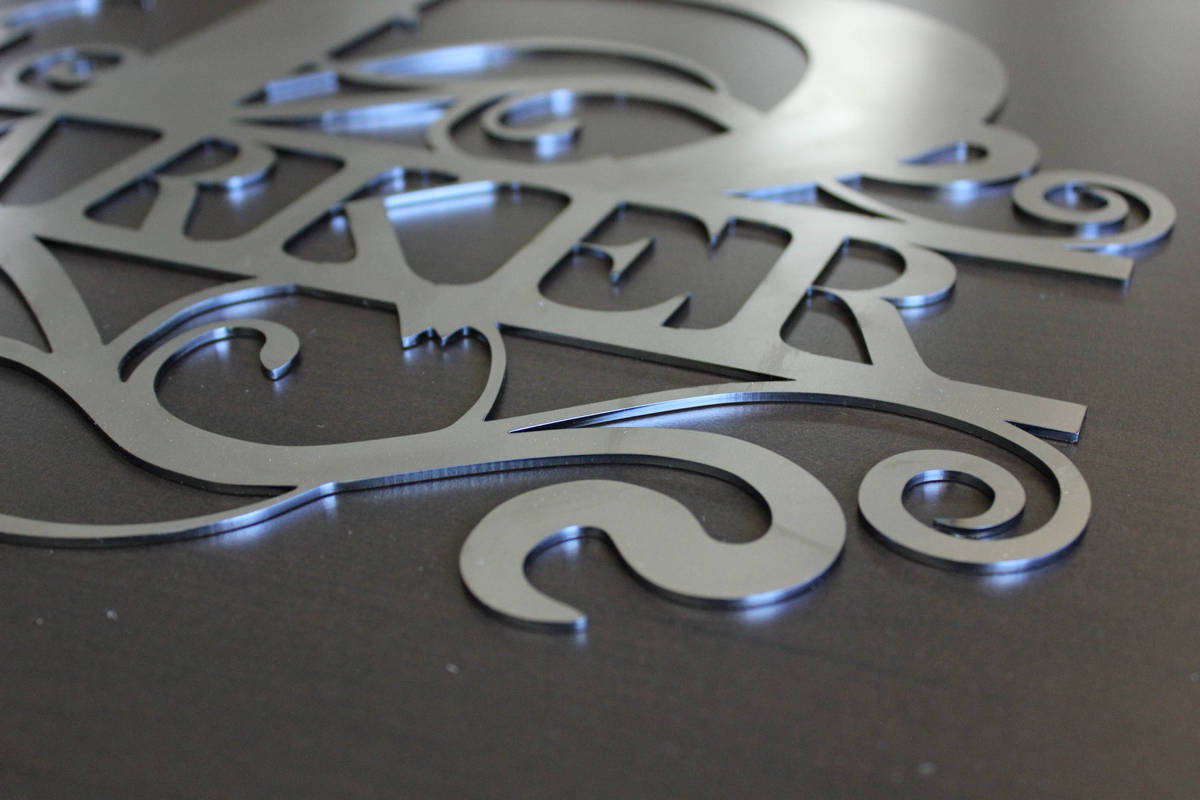

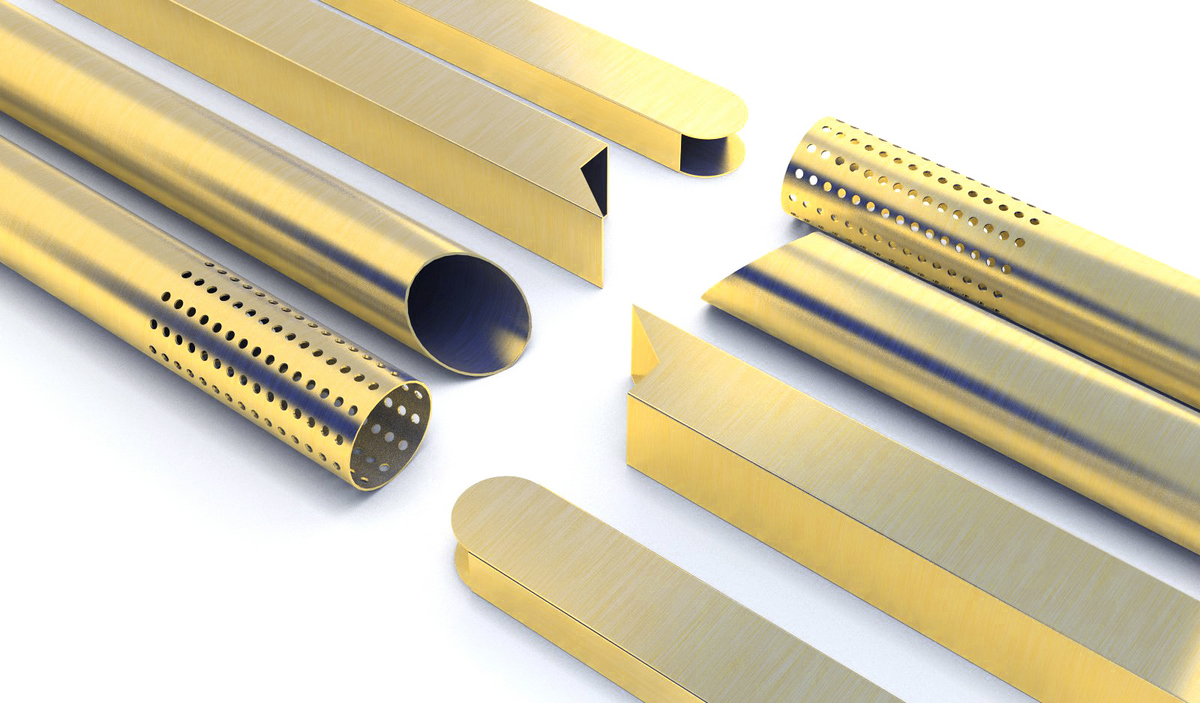

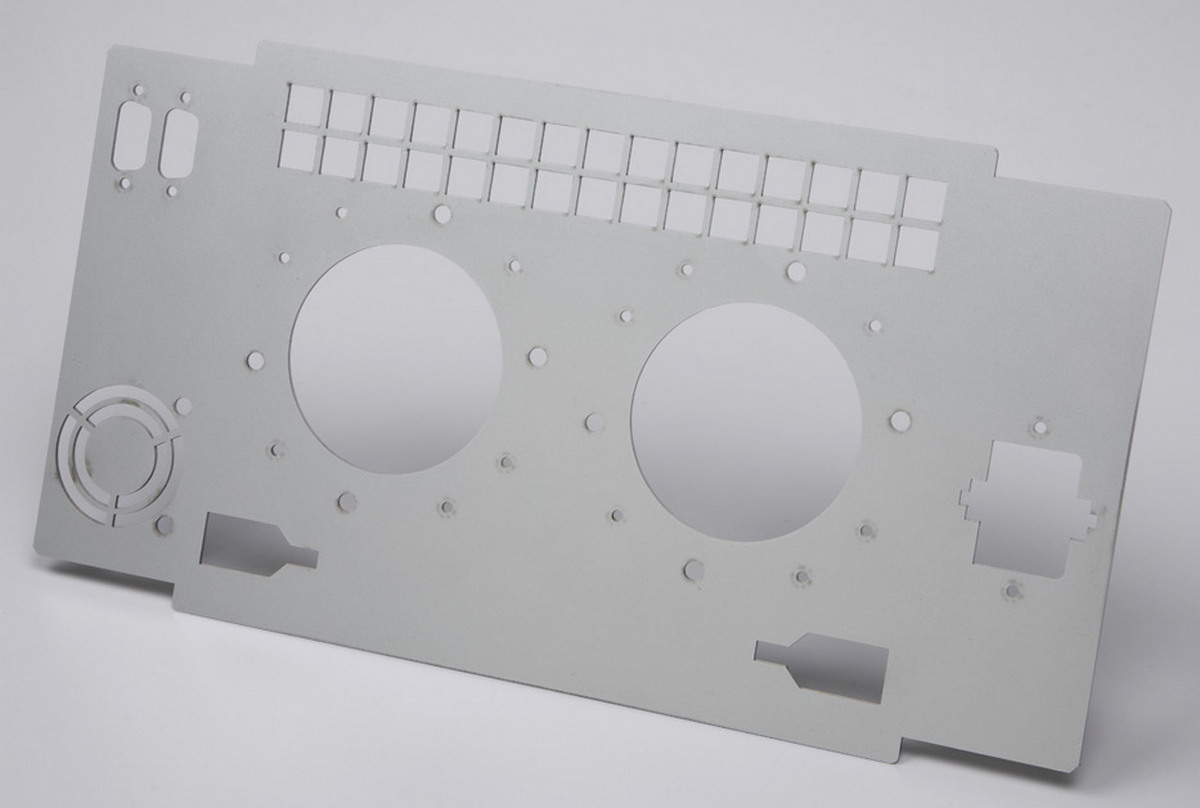

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Волоконный лазер имеет ряд преимуществ перед другими видами лазеров:

Оптические

Длина излучения волны у волоконного лазера l = 1,09 мкм. Такая длина волны дает волоконному лазеру ряд преимуществ:

1) Излучение с такой длиной волны будет прекрасно фокусироваться через стеклянные линзы, что позволяет сэкономить денежные средства при установке фокусирующей системы.
2) Излучение с такой длиной волны может передаваться по волокну на большие расстояния. Поэтому сама лазерная установка может находиться в удобном для работы месте, а волокно от лазерной установки уже непосредственно протягивается на место сварки.
3) Такое коротковолновое излучение очень интенсивно поглощается металлом:

• малый размер выходной апертуры луча (300 мкм) позволяет сфокусировать конечный лазерный луч в очень маленькую точку;
• у волоконного лазера малая расходимость луча, следовательно, увеличивается фокусное расстояние.

• у волоконного лазера высокий КПД источника (h = 35%), в то время как у других лазеров КПД достаточно мал. Например, у газовых лазеров он составляет h = 5%;
• возможность создания излучателей высокой мощности до 100 кВт путем объединения излучений нескольких волоконных лазеров в одно;
• малая теплоотдача, не требует интенсивного охлаждения, а это значит, что снижается суммарное потребление энергии и лазер становится компактнее и проще в обслуживании и ремонте.

• для волоконных лазеров практически не требуется такое техническое обслуживание, как настройка, юстировка, чистка и др.;
• допускает размещение в обычных рабочих помещениях цехов без учета специальных требований;
• компактность установок обусловлена тем, что лазер может занимать удобное для работы месторасположение, даже если оно находится на значительном расстоянии от места сварки и обработки деталей;
• возможность передачи излучения по световоду;
• срок работы до 100 000 часов, так как большой нагрузки диоды и волокно не испытывают;
• отсутствие настроечных операций на лазере;
• стеклянная оптика (использование стеклянных фокусирующих линз) позволяет снизить затраты на фокусирующую систему;
• высокая эффективность проплавления.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

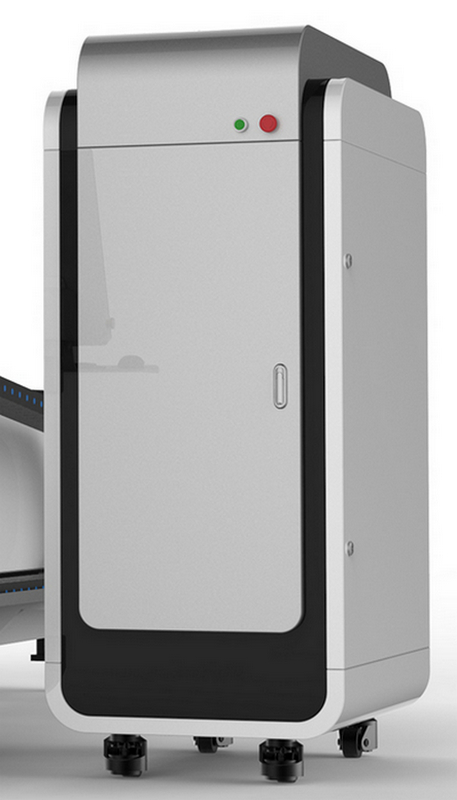

	ОТДЕЛЬНО СТОЯЩИЙ ШКАФ УПРАВЛЕНИЯ С КОНДИЦИОНИРОВАНИЕМ И ВЕНТИЛЯЦИЕЙ Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни. Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.

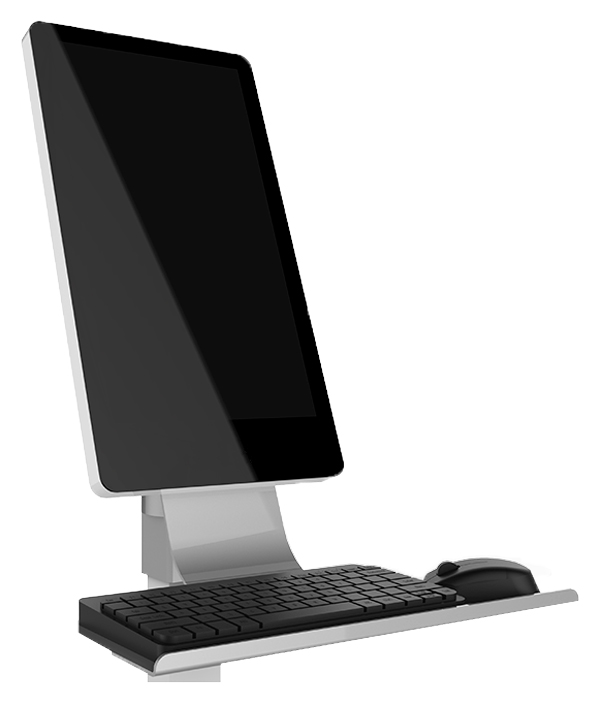

	PAD-ДИЗАЙН ДИСПЛЕЯ + ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

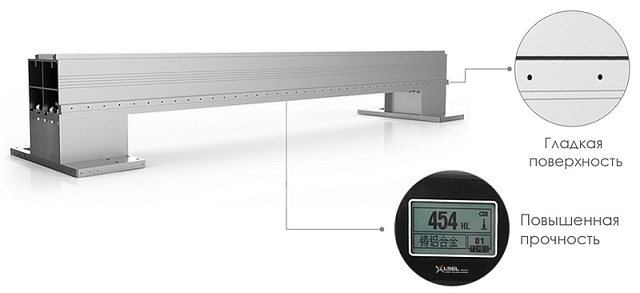

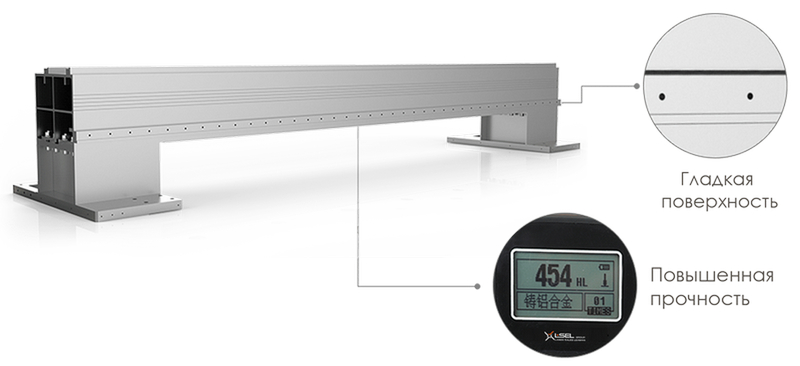

	ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Портал из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

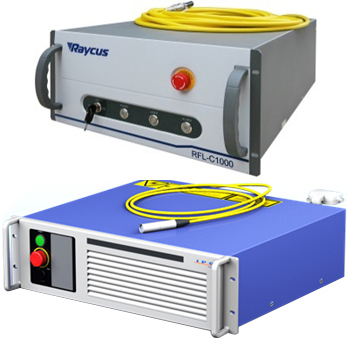

	РЕЗОНАТОР (ЛАЗЕРНЫЙ ИСТОЧНИК) Raycus (Китай) от 3000 Вт до 6000 Вт IPG (Германия) от 3000 Вт до 6000 Вт

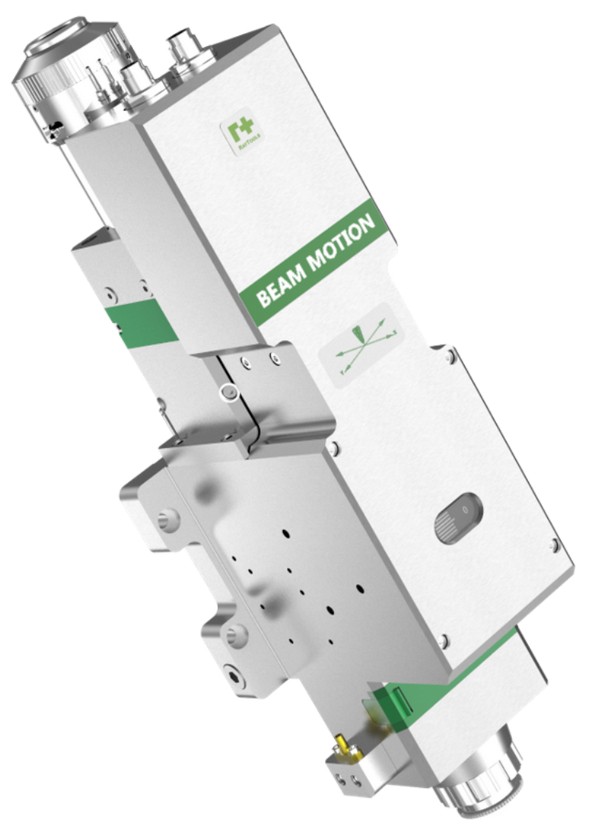

	РЕЖУЩАЯ ГОЛОВА RAYTOOLS (ШВЕЙЦАРИЯ) Новое поколение режущих голов с автофокусировкой (BM111 ≤ 3 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.

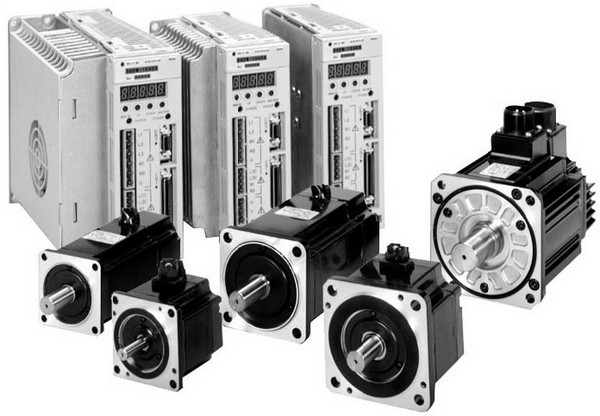

	СЕРВОДВИГАТЕЛЬ ось X 2х850 Вт YASKAWA (Япония) ось Y 1х1800 Вт YASKAWA (Япония) ось Z 1х400 Вт PANASONIC (Япония)

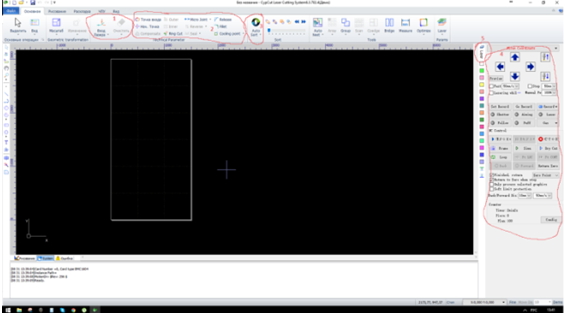

	СИСТЕМА ЧПУ (CAD-CAM ПО) Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

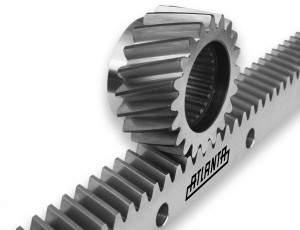

	ПРИВОД X,Y - РЕЙКА-ШЕСТЕРНЯ YYC (ТАЙВАНЬ) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.

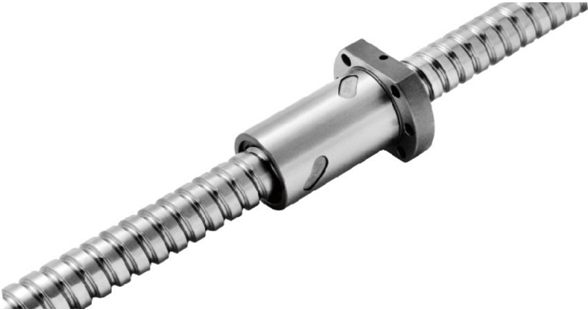

	ПРИВОД Z - ПРЕЦИЗИОННАЯ ШВП TBI (ТАЙВАНЬ) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.

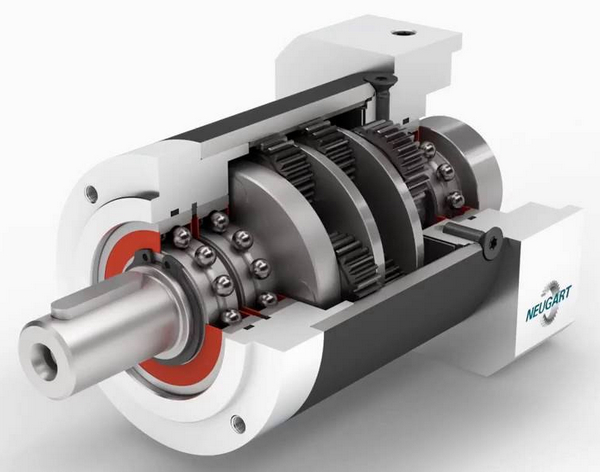

	РЕДУКТОР SHIMPO (ЯПОНИЯ) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.

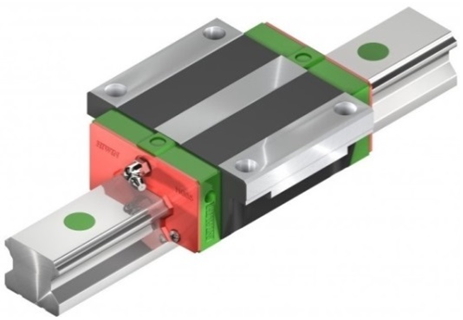

	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.

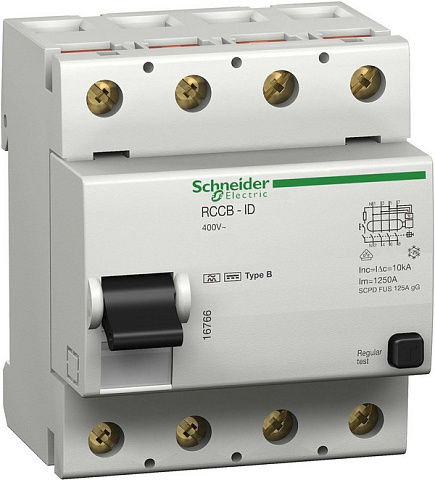

	ЭЛЕКТРИЧЕСКИЕ ЭЛЕМЕНТЫ SHNEIDER (ФРАНЦИЯ) Электроника станка: реле, автоматические выключатели, контроллеры осей.

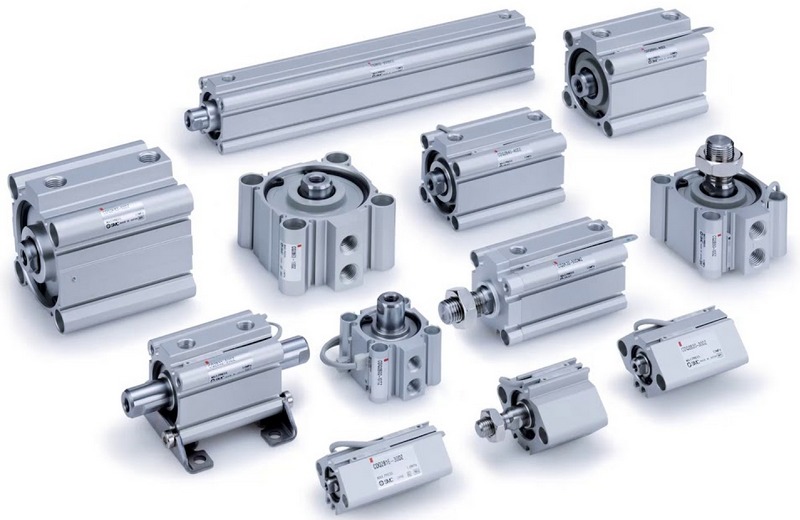

	ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ ARTAC/SMC (ЯПОНИЯ) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.

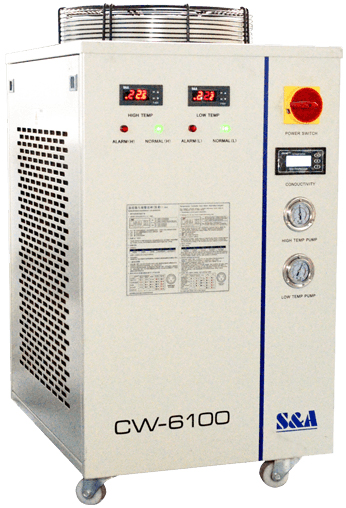

	ЧИЛЛЕР ОХЛАЖДЕНИЯ TONGFEI (КИТАЙ) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.

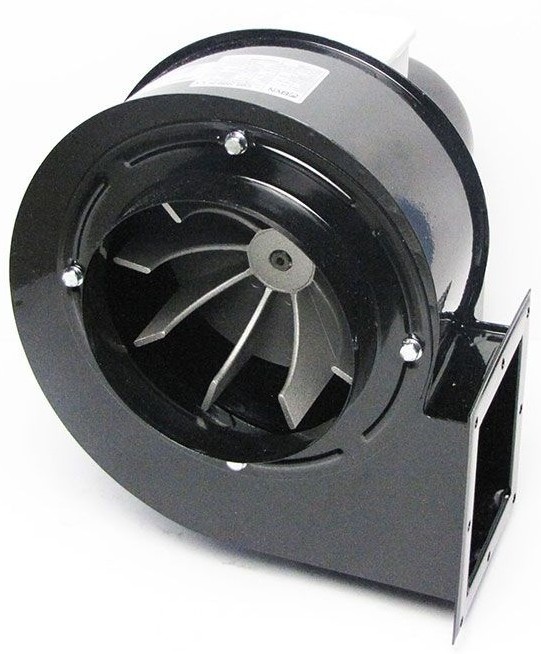

	ИНТЕГРИРОВАННАЯ СИСТЕМА ВЕНТИЛЯЦИИ Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.
	ЕМКОСТНОЙ ДАТЧИК ВЫСОТЫ И НЕРОВНОСТИ ЛИСТА Отслеживает неровности листа по ходу резки изделий - голова повторяет контур неровности, тем самым сохраняя постоянный зазор между головой и поверхностью листа металла.

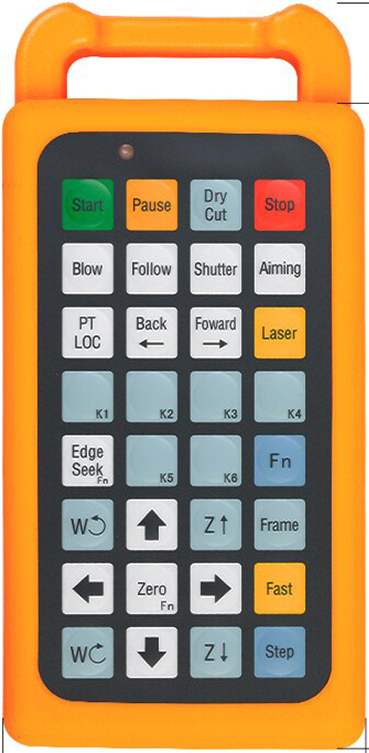

	БЕСПРОВОДНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.

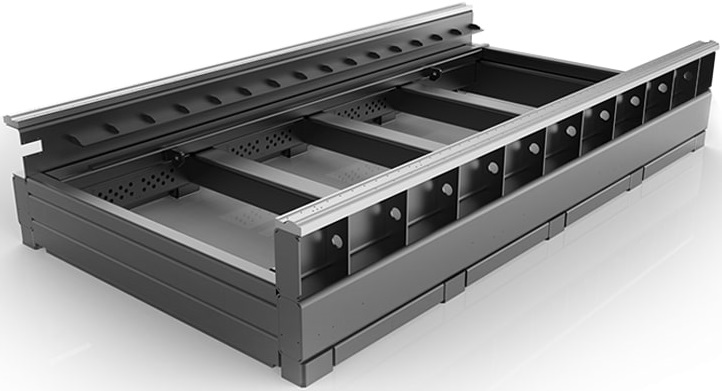

	СТАНИНА Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.
