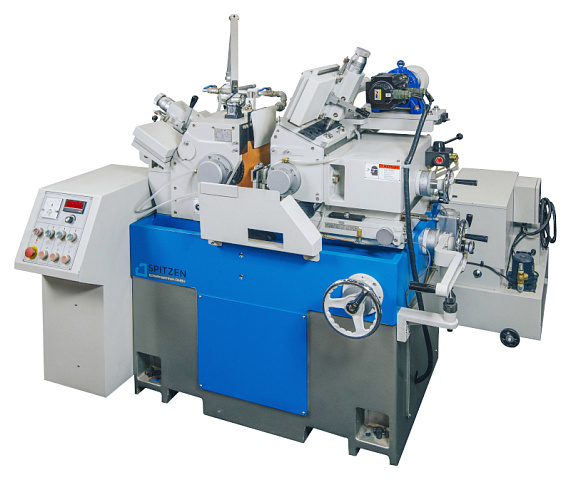

Бесцентрово-шлифовальные станки Spitzen. Серия SCG

3 861 824 р
3 475 649 р
В лизинг
Общая сумма лизинга4 500 328 Р
Ежемесячный платеж46 042 Р
Первый платеж1 737 825 Р
Срок лизинга60 месяцев
от 46 042 р/мес
Подробнее о доставке
1 $ = 73.8 P
Цена рассчитана по курсу ЦБ РФ на 15.01.2021
Связь с ведущим специалистом
face-company

Диапазон шлифуемых Ø: 1 - 100 мм

Прямой гидравлический привод подающего круга с плавной регулировкой: 0 - 310 об/мин

Мин. подача круга: 0,001 мм

Угол поворота и наклона подающего круга: ±5°

Преимущества 4

Прямой гидравлический привод подающего круга.

Бесступенчатая регулировка частоты вращения подающего круга.

Использование гидростатических и гидродинамических подшипников с минимальным биением в 0,002 мм.

Низкий уровень шума при работе станка благодаря прямому гидроприводу.

Модель Старая цена Новая цена
SCG-3015S 3 861 824 р 3 475 649 р



НАЗНАЧЕНИЕ:

Бесцентровым шлифованием на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью.

Бесцентровым врезным шлифованием обрабатывают детали с цилиндрической, конической, сферической и фасонной поверхностями, ступенчатые валики, заготовки для концевого режущего инструмента, детали с разобщенными поверхностями. При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Бесцентровые шлифовальные станки эффективно применяют при обработке деталей малого и большого диаметров без ограничения длины, либо тонкостенных деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки.



СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • Бесцентровым шлифованием на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью.
  • Бесцентровым врезным шлифованием обрабатывают детали с цилиндрической, конической, сферической и фасонной поверхностями, ступенчатые валики, заготовки для концевого режущего инструмента, детали с разобщенными поверхностями. При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск.

Преимущества бесцентрового шлифования:

  • возможность шлифования деталей очень малого диаметра и большой длины, а также деталей, не имеющих центровых отверстий;
  • шлифование деталей с большими подачами, благодаря большой жесткости станков и наличия опоры по всей длине, подвергающейся давлению шлифовального круга;
  • простота обслуживания станков, не требующая рабочих высокой квалификации;
  • простота встраивания в автоматические линии. Погрешности, получающиеся от неточности подачи круга или от его износа, в два раза меньше, чем на центровых станках, так как они относятся не к радиусу, а к диаметру детали.

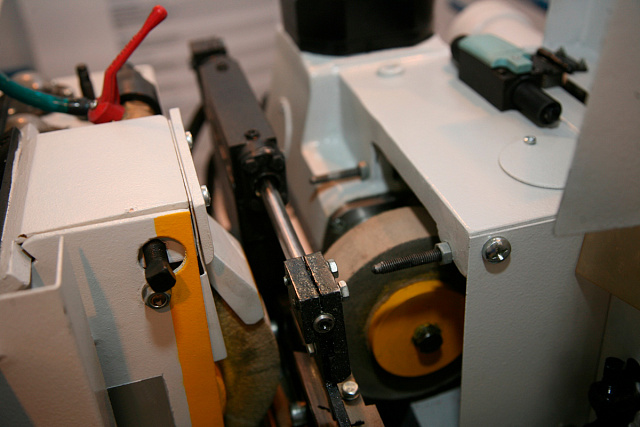

Во время бесцентровой шлифовки на станке SPITZEN заготовка механически не зажата, поэтому она не нуждается в углублениях, направляющих или шпиндельных головках на концах.

Вместо этого заготовка поддерживается в шлифовальном станке по ее собственному внешнему диаметру опорным ножом и ведущим кругом. Заготовка вращается между высокоскоростным шлифовальным кругом и более медленным (ведущим) колесом регулирования скорости с меньшим диаметром.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Съемник круга
Подающий ролик и фланец
Рабочее освещение
Система охлаждения с помпой
Набор инструмента для наладки станка
Шлифовальный круг + фланец 2
Алмазный инструмент для правки кругов
Прижим детали
Суппорт для сквозной подачи + твердосплавный нож
Оправка для круга
Гидравлическая станция
Суппорт для врезной подачи + твердосплавный нож

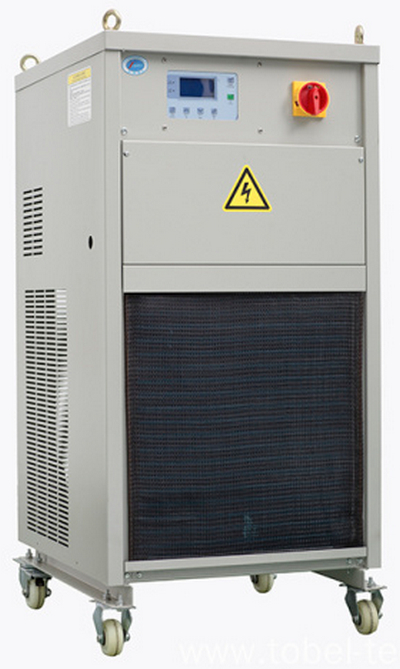

Кондиционер для масла


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Бумажный фильтр СОЖ
Магнитный фильтр СОЖ
Гидравлический центробежный фильтр СОЖ

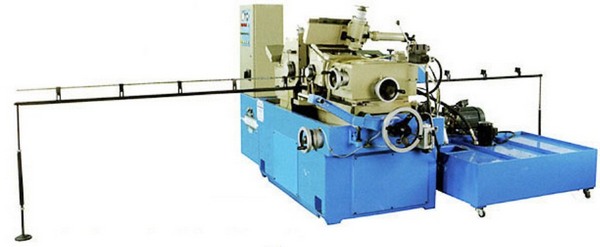

Суппорт для подачи длинных заготовок

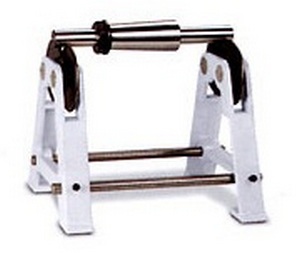

Стенд для балансировки круга с оправкой
Ручной податчик для врезного шлифования
Виброметр
Шаблон для правки
Гидравлический толкатель детали для врезного шлифования
Вибробункер
Приспособление для автоматической врезки
Приспособление автоматической загрузки и выгрузки заготовок для шлифования напроход
Модель SCG-3015 SCG-4520 SCG-4525 SCG-5020
Диаметр шлифуемой заготовки, мм 1 -30 1 - 50 1 - 50 1 - 60
Размер главного круга (диаметр х ширина х посадка), мм 305 x 150 x 120 455 x 205 x 228,6 455 x 254 x 228,6 510 x 205 x 254
Размер подающего круга (диаметр х ширина х посадка), мм 205 x 150 x 90 255 x 205 x 111,2 255 x 254 x 111,2 305 x 205 x 127
Частота вращения главного круга, об/мин 1900 1350 1350 1200
Частота вращения подающего круга, об/мин 0 - 360 0 - 310 0 - 310 0 - 310
Мощность двигателя главного круга, кВт 5,5 11 11 15
Мощность двигателя подающего круга, кВт 0,75 0,75 0,75 0,75
Микроподача по нижним салазкам, мм 0,2 (на 1 оборот); 0,001 (1 деление) 0,2 (на 1 оборот); 0,001 (1 деление) 0,2 (на 1 оборот); 0,001 (1 деление) 0,2 (на 1 оборот); 0,001 (1 деление)
Подача правильного устройства, мм 1,25 (на 1 оборот); 0,01 (1 деление) 2 (на 1 оборот); 0,01 (1 деление) 2 (на 1 оборот); 0,01 (1 деление) 2 (на 1 оборот); 0,01 (1 деление)
Угол поворота подающего круга, ° ± 5 ± 5 ± 5 ± 5
Габаритные размеры:
Длина, мм 2250 2400 2400 3200
Ширина, мм 1100 2400 2400 2500
Высота, мм 1700 1650 1650 1650
Вес (нетто), кг 1600 3000 3000 3560
Вес (брутто), кг 1850 3300 3300 3960
