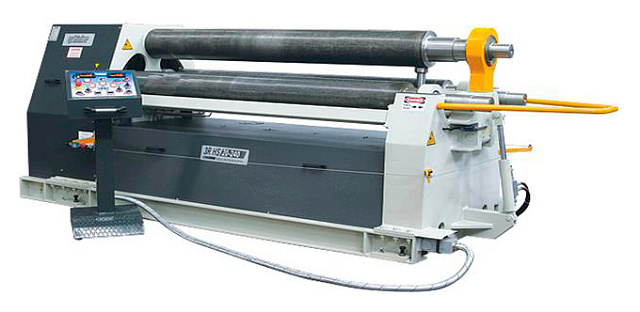

Гидравлические вальцы Sahinler. Серия 3R HS

SAHINLER
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом

Ширина обработки: 2050 - 4100 мм

Толщина обработки: 2 - 20 мм

Ø верхнего валка: 210 - 300 мм

Вес: 4200 - 11 800 кг

Преимущества 4

Удлиненные оси валков для установки роликов для гибки профиля и труб

Валки с индукционной закалкой

Цифровая индикация положения валков

Устройство для конической гибки

НАЗНАЧЕНИЕ:

Трехвалковые гидравлические листогибочные машины 3R HS способны изгибать стальные листы толщиной от 6 мм до 60 мм и шириной от 2050 мм до 4100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

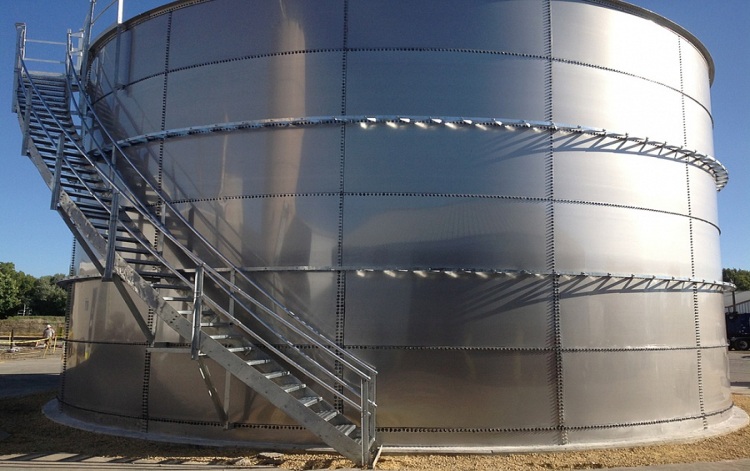

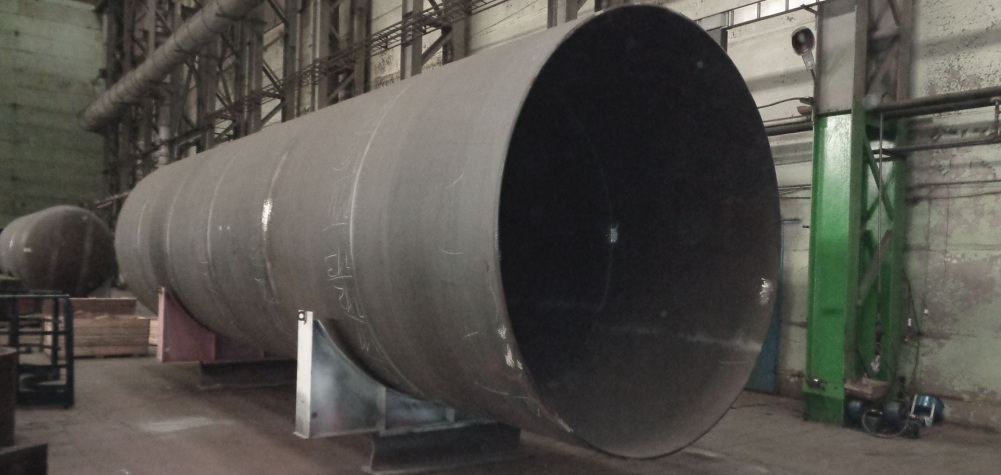

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.

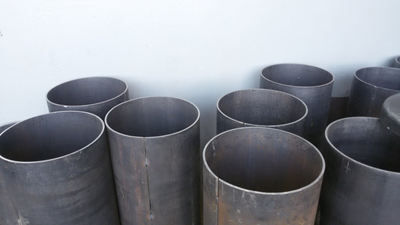

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Одним из самых главных отличий серии 3R HS является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки 3R HS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЗАКАЛЕННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

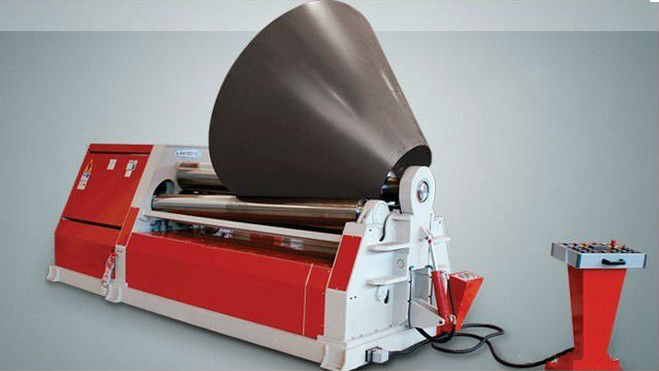

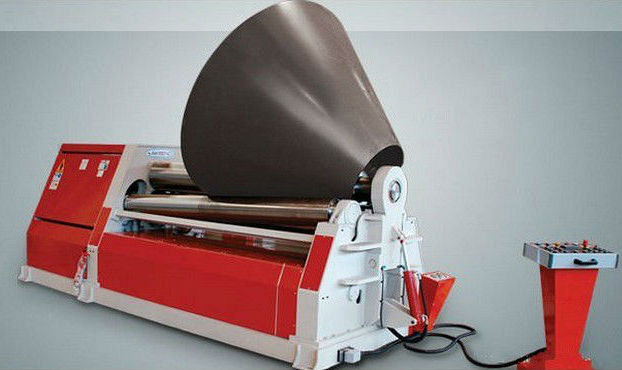

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

ЦИФРОВОЙ ДИСПЛЕЙ

Цифровой дисплей показывает текущее положение боковых валов.

ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

СТОЛ ПОДАЧИ МАТЕРИАЛА

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

ПЛАВНО ИЗМЕНЯЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ВАЛОВ

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.

Модель 3R HS 20-210 3R HS 20-240 3R HS 20-280 3R HS 20-300 3R HS 25-210 3R HS 25-240 3R HS 25-280 3R HS 25-300
Максимальная ширина обработки, мм 2050 2050 2050 2050 2550 2550 2550 2550
Максимальная толщина обработки при круговой гибке, мм 10 13 16 20 8 10 13 16
Максимальная толщина обработки при подгибке, мм 8 10 13 16 6 8 10 13
Диаметр верхнего валка, мм 210 240 280 300 210 240 280 300
Диаметр нижнего валка, мм 190 220 260 280 190 220 260 280
Мощность, кВт 7,5 7,5 11 11 7,5 7,5 11 11
Габаритные размеры:
Длина, мм 3400 3400 4100 4100 3900 3900 4600 4600
Ширина, мм 1200 1300 1400 1500 1200 1300 1400 1500
Высота, мм 1300 1450 1550 1550 1300 1450 1550 1550
Вес, кг 4200 5060 7600 8100 4570 5670 7720 9100



Модель 3R HS 30-210 3R HS 30-240 3R HS 30-280 3R HS 30-300 3R HS 40-240 3R HS 40-280 3R HS 40-300
Максимальная ширина обработки, мм 3100 3100 3100 3100 4100 4100 4100
Максимальная толщина обработки при круговой гибке, мм 6 8 10 13 4 6 8
Максимальная толщина обработки при подгибке, мм 4 6 8 10 3 4 6
Диаметр верхнего валка, мм 210 240 280 300 240 280 300
Диаметр нижнего валка, мм 190 220 260 280 220 260 280
Мощность, кВт 7,5 7,5 11 11 7,5 11 11
Габаритные размеры:
Длина, мм 4400 4400 5100 5100 5400 6100 6100
Ширина, мм 1200 1300 1400 1500 1300 1400 1500
Высота, мм 1300 1450 1550 1550 1450 1550 1550
Вес, кг 5205 6600 8370 9900 7600 10 800 11 800
