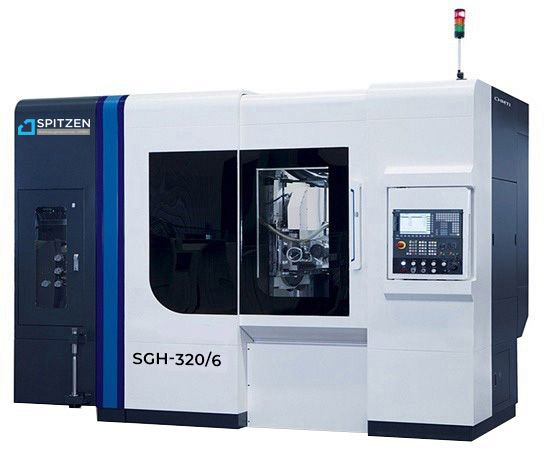

Зубофрезерный станок с ЧПУ SPITZEN SGH-320/6

Код(ы) товара: МС 440648
Поделиться
В наличии
40 616 616 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Доставка:
Ошибка!
...
!
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
SPITZEN
Китай
Модели серии:
SGH-320/6

Тип производимых колес:

Цилиндрические прямозубые и косозубые

Макс. Ø обрабатываемого зубчатого колеса: 320 мм

Нарезаемый модуль: 10 мм

Угол наклона фрезерной головы: ± 45°

Вес: 14 700 кг

Преимущества
  • 6 управляемых осей (X, Y, Z, A, B, C) с 4-осевым (X, Z, B, C) скоординированным управлением
  • Система управления SIEMENS 828D
  • Мощные широкие направляющие скольжения с тефлоновым покрытием
  • Заготовка может быть зажата гидравлически
  • Точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008
Назначение

Зубофрезерный станок предназначен для нарезания цилиндрических прямозубых, косозубых, а также червячных зубчатых колес с помощью червячных модульных фрез.

Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.


Комплектация
Стандартная

  • Система управления ЧПУ: Siemens 828D (с функцией EGB);
  • Закрытый электрический шкаф с кондиционером;
  • Независимая поворотная панель управления;
  • Импортные электрические элементы.

  • Независимая гидравлическая система;
  • Основные гидравлические компоненты производства Тайвань;
  • Сигнализатор уровня масла и низкого давления в баке гидравлического масла.

  • Раздельные циркуляционная и централизованная системы смазки (BIJUR, Китай);
  • Централизованная смазка ШВП и главных направляющих; регулируемый интервал времени смазки;
  • Циркуляционная смазка деталей трансмиссии и подшипников;
  • Сигнализатор уровня масла в смазочном баке.

  • Раздельная система охлаждения, достаточная для охлаждения фрезы и заготовки благодаря импортному насосу большой производительности;
  • Оснащена системой кондиционирования и форсунками с регулируемой величиной расхода; оснащена устройством удаления стружки;
  • Стружка, смытая охлаждающей жидкостью стружка автоматически отделяется и выводится из системы.

  • Защитная дверь открывается или закрывается вручную;
  • Станок оснащен полностью закрытыми защитными кожухами рабочей зоны для предотвращения утечки СОЖ, испарений масляного тумана и вылета стружки;
  • Электростатический уловитель масляного тумана;
  • Смотровое окно и подсветка в рабочей зоне для удобства оператора;
  • Предохранительные устройства на главных направляющих для предотвращения попадания стружки в станок.

  • Оправка для установки фрезы Ø 32 мм;
  • Виброопоры, 8 шт.

  • Руководства по эксплуатации на русском языке (механическая, электрическая и гидравлическая части);
  • Информация о системе ЧПУ;
  • Сертификат;
  • Список запасных частей.

Комплектующие
Система ЧПУ Siemens 828D
Гидравлические компоненты Kompass / 7Ocean, Тайвань
Основные подшипники FAG / NSK / Luoyang, Китай
Централизованная система смазки BIJUR, Китай
Энкодеры, Германия
Кондиционер для электрокабинета, Китай
ШВП Ось Z THK / HIWIN
ШВП Оси X и Y, Китай
Магнитный конвейер для уборки стружки CHMTI, Китай
Электростатический уловитель масляного тумана KG2002RL, Китай
Кондиционер масла MCS50, Китай
