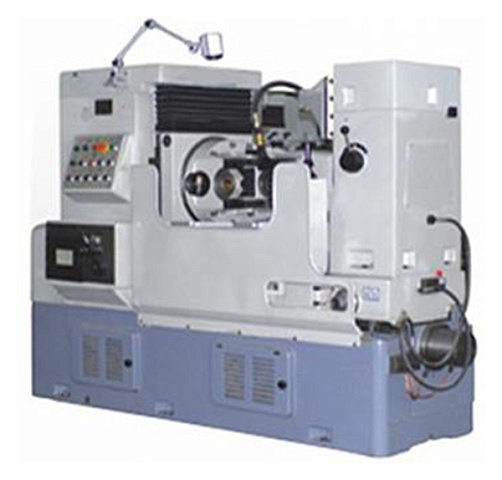

Зубофрезерные станки Kalibo. Серия Y31

Зубофрезерные станки Kalibo. Серия Y31
  • Макс. Ø обрабатываемого зубчатого колеса: 1250 мм

    Нарезаемый модуль: 3 - 16 мм

    Угол наклона фрезерной головы: ± 45°

    Вес: 4500 - 14 200 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

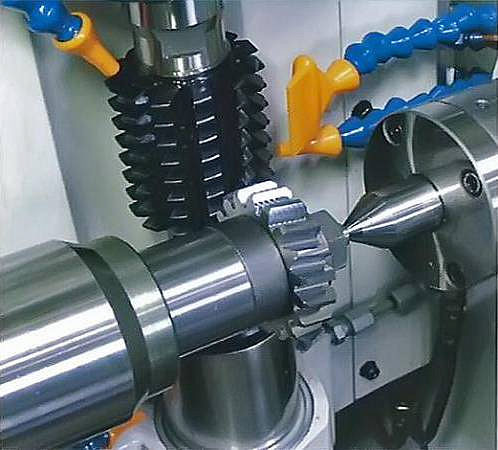

Зубофрезерные станки серии "Y" предназначены для фрезерования цилиндрических прямозубых, косозубых шестерен и коротких шлицевых валов с количеством зубьев более 6 с поддержанием постоянной точности обработки в условиях единичного и серийного производства. Нарезание зубчатых колес производится по способу обкатки червячной фрезы и обрабатываемой заготовки попутным или встречным методами фрезерования.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Авиационная и автомобильная промышленность; приборостроение; аграрное машиностроение и т.д. Это оборудование, как правило, устанавливается в механообрабатывающих и ремонтных цехах и прекрасно подходит для организации процесса механической обработки зубчатых колес в мелкосерийном, серийном и крупносерийном производстве.

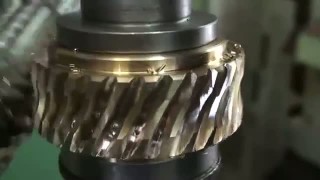

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • Гидравлика и электроника станка управляется с помощью программируемых контроллеров, что обеспечивает удобство в эксплуатации, высокую надежность и снижает вероятность отказа станка.
  • Серия Y31 оснащена системой безопасности, системой автоматической смазки узлов станка. Станок отличается высокой статической и динамической жесткостью, достигаемой за счет большой массой станины и длинными и широкими направляющими, а также высокой надежностью, точностью и стабильностью обработки.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Местное освещение;
  • Комплект инструмента для обслуживания станка;
  • Инструкция по эксплуатации на русском языке.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Набор фрез;
  • Набор оправок для закрепления заготовок.

Модификации

Y3150H Y3180J Y3120J Y31125J

Максимальный диаметр заготовки, мм

500  800  200  1250

Максимальный нарезаемый модуль, мм

10  16

Скорость вращения шпинделя, об/мин

40 - 250
40 - 200  100 - 400  16 - 125

Скорость подачи шпинделя, мм/об

0,4 - 4  0,4 - 4  0,4 - 4  0,4 - 4

Расстояние между осью фрезы и осью стола, мм

30 - 330  50 - 550  30 - 175

Расстояние между осью фрезы и столом, мм

235 - 535 235 - 585  260 - 490

Максимальный угол поворота фрезы, °

240 ± 45 240 ± 60

Максимальное перемещение червячной фрезы, мм

55  55  55  55

Максимальный размер червячной фрезы Ø х L, мм

160 х 160  180 х 180  140 х 180  235 х 250

Диаметр стола/отверстия, мм

510 / 80  650 / 80  650 / 80

Т-образный паз стола

6 х M12

Мощность главного привода, кВт

6,45  6,45  7,5  18,75

Габаритные размеры

Длина, мм

2440 2800 2440 3600

Ширина, мм

1360 1550 2270 2040

Высота, мм

1800 1920 1850 2400

Вес (нетто), кг

4500 6000 4000 13 000

Вес (брутто), кг

5500 7000 5000 14 200

Упаковочные размеры

Длина, мм

2630 3000 2600 3970

Ширина, мм

1650 2050 2400 2140

Высота, мм

2220 2400 2000 2950
