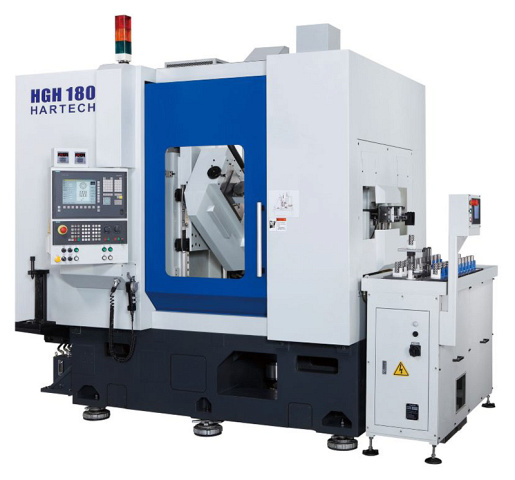

Зубофрезерные станки HARTECH. Серия HGH

Зубофрезерные станки HARTECH. Серия HGH
  • Макс. Ø обрабатываемого зубчатого колеса: 200 мм

    Нарезаемый модуль: 4 мм

    Угол наклона фрезерной головы: ± 45°

    Вес: 8500 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

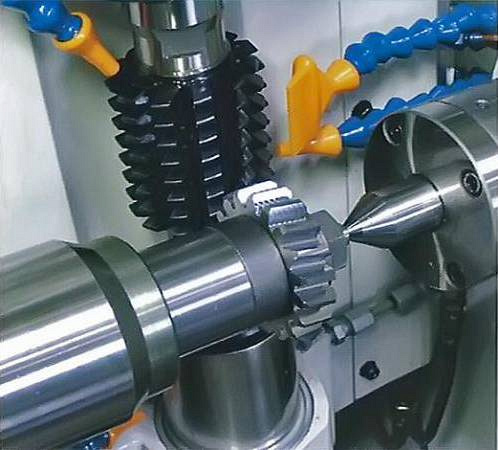

Станок предназначен для высокопроизводительной фрезеровки зубчатых колес с прямым, косым, эвольвентным зубом и т.д. Высокоэффективный контроллер Siemens 840D поддерживает одновременное управление по 5 осям. Для увеличения производительности станка опционально предусмотрена автоматизация процесса загрузки/разгрузки деталей.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в основном на серийных производствах связанных с машиностроением, автомобилестроением или станкостроением, а так же и во многих других отраслях требующих массового производства шестерен и зубчатых колес.

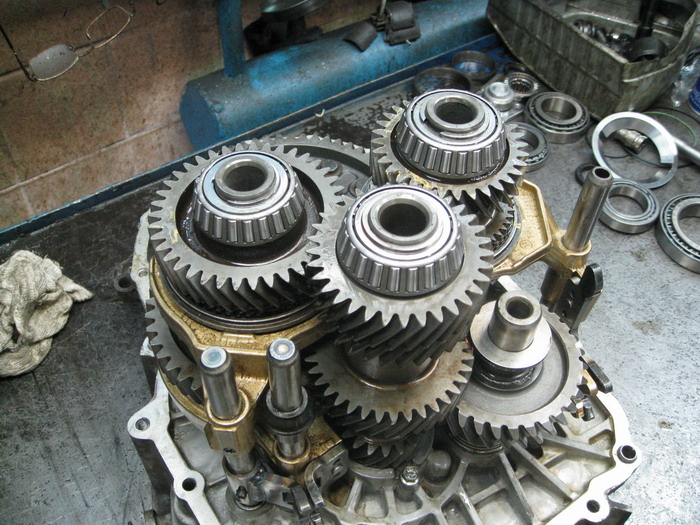

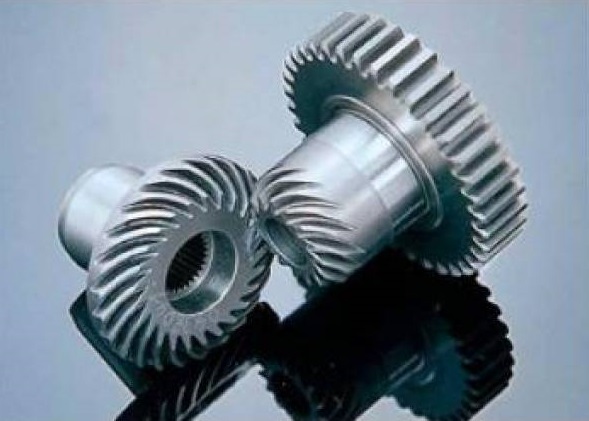

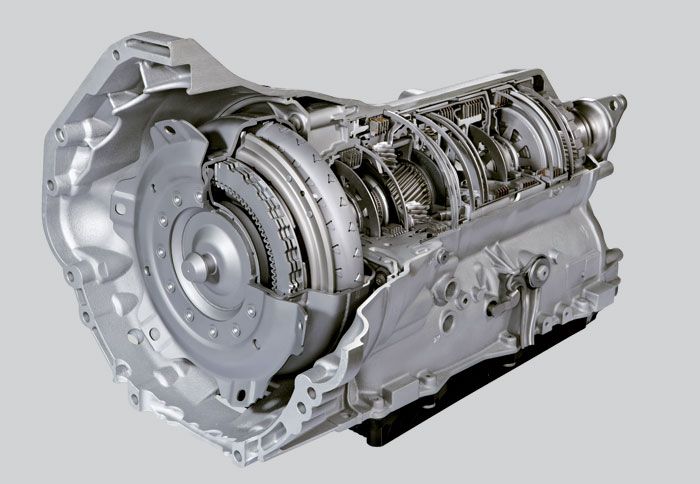

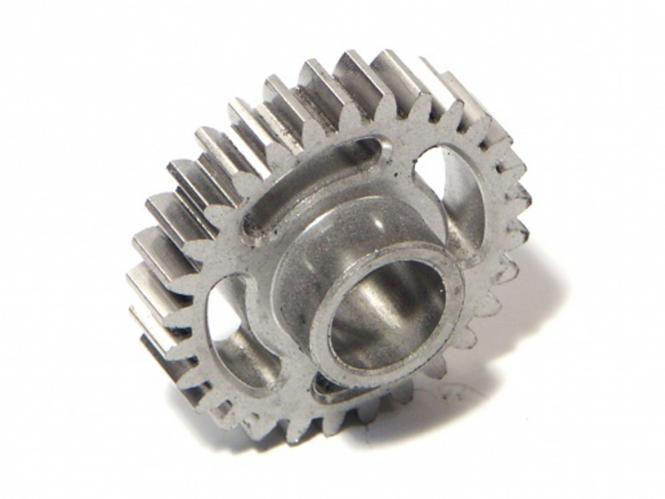

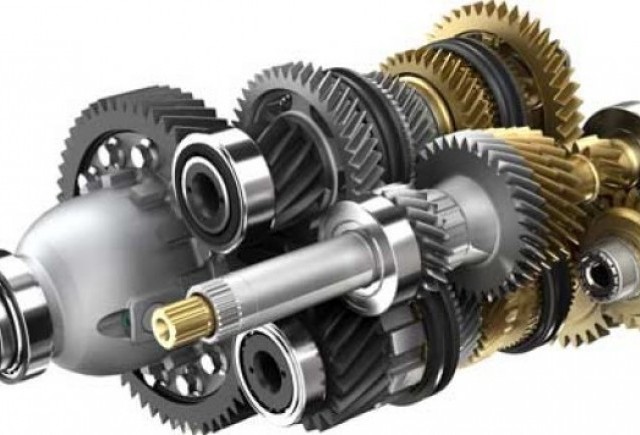

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


  • Конструктивно станок оптимизирован для нарезания цилиндрических прямозубых передач и косозубых колес, а также удаления заусенцев и задиров.
  • Высокая скорость работы обеспечивается наличием механизмом автоматического перемещения заготовок, конвейерным механизмом удаления стружки, а также уловителем масляного тумана. Безлюфтовый двух двигательный шпиндель также вносит свой вклад в точность и быстроту обработки изделий.
  • Рабочая зона полностью закрыта защитными кожухами с прозрачными окнами. Пульт ЧПУ имеет повышенный уровень эргономики и очень удобен в работе.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Конвейер для сбора стружки;
  • Приспособление для снятия заусенцев;
  • 3-х цветная сигнальная лампа;
  • Оправка для фрезы Ø31,75 мм с кольцами толщиной: 10 мм (2 шт.), 20 мм (2 шт.), 30 мм (2 шт.), 40 мм (1 шт.);
  • Оправка для фрезы Ø22,225 мм с кольцами толщиной: 10 мм (2 шт.), 20 мм (2 шт.), 30 мм (2 шт.), 40 мм (1 шт.);
  • Комплект инструмента для обслуживания станка;
  • Уловитель масляного тумана;
  • Инструкция по эксплуатации на русском языке.
Модель

HARTECH. Серия HGH

Максимальный диаметр заготовки, мм

200

Максимальный нарезаемый модуль, мм

Скорость вращения шпинделя, об/мин

0 - 3000

Максимальный угол поворота фрезы, °

± 45

Максимальное перемещение червячной фрезы, мм

180

Максимальный размер червячной фрезы Ø х L, мм

90 x 200

Габаритные размеры
Длина, мм

2580

Ширина, мм

2770

Высота, мм

2840

Вес, кг

8500
