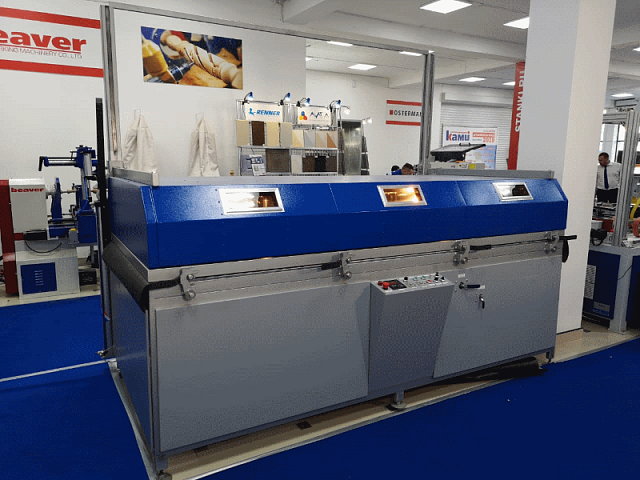

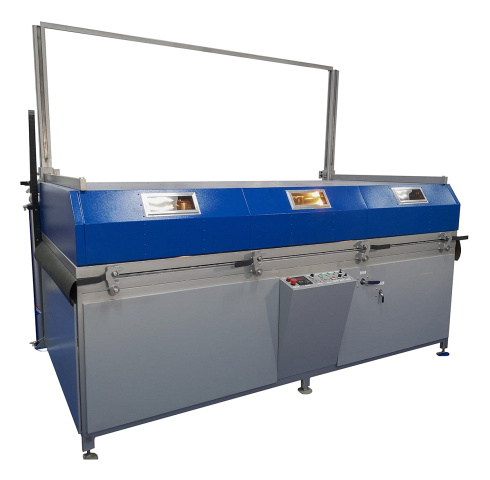

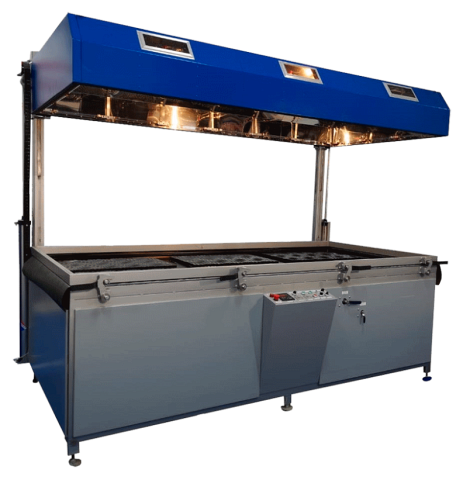

Пресс мембранно-вакуумный RTM. Модель PV3000L
Рабочий размер стола: 2800 х 1250 мм
Высота обр.: до 300 мм
Количество столов: 1 шт
Давл. пресс-ия: 0,95 кг/см²
Материалы: ПВХ, шпон, бумага
Вес: 750 кг
| Модель | PV3000L |
| Полезные размеры рабочего стола, мм | 2800 х 1250 |
| Высота обработки, мм | До 250 |
| Давление прессования, кг/м² | 0,95 |
| Ход подъема термомодуля, мм | 1000 |
| Производительность вакуумной станции, м³/час | 40 |
| Количество нагревателей, шт. | 54 |
| Мощность нагревателей, кВт | 25,2 |
| Мощность вакуумной станции, кВт | 1,1 |
| Установленная мощность, кВт | 26,3 |
| Габаритные размеры: | |
| Длина, мм | 3000 |
| Ширина, мм | 1370 |
| Высота, мм | 2350 |
| Вес, кг | 750 |
Предназначен для облицовки пленками ПВХ дверных полотен и вставных филенок, мебельных и кухонных фасадов и других элементов корпусной мебели, а также панелей из композитных материалов с рельефной поверхностью.
При облицовке используется нагрев и вакуумная технология. Загрузка заготовок, укладка пленки, подъем нагревательных элементов и разгрузка – ручная. Процесс прессования - автоматический.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

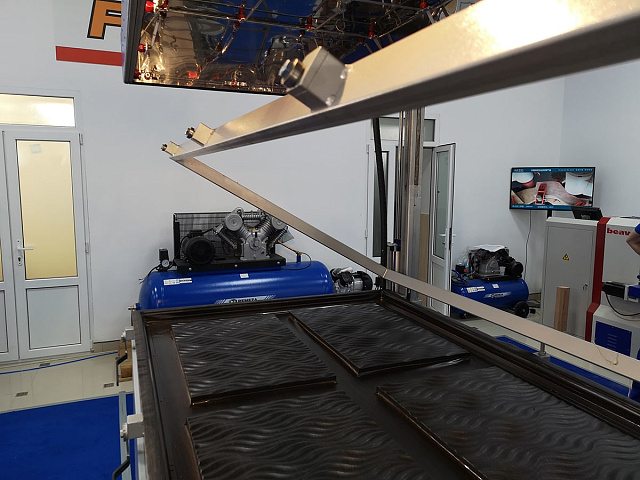

| | СИСТЕМА НАГРЕВА В конструкции используется массив малогабаритных нагревательных кварцево-галогеновых ламп, которые обеспечивают быстрый и равномерный разогрев пленки. Кварцево-галогеновые лампы обладают низкой инерционностью и прекращают нагрев сразу же после выключения, что позволяет точно управлять разогревом пленки. |

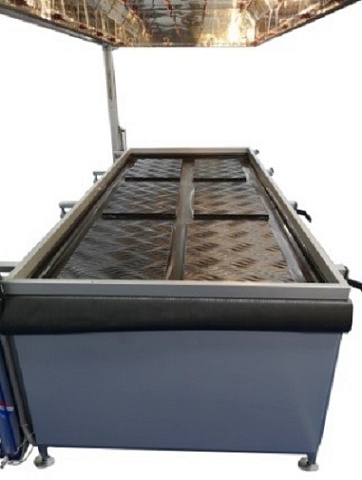

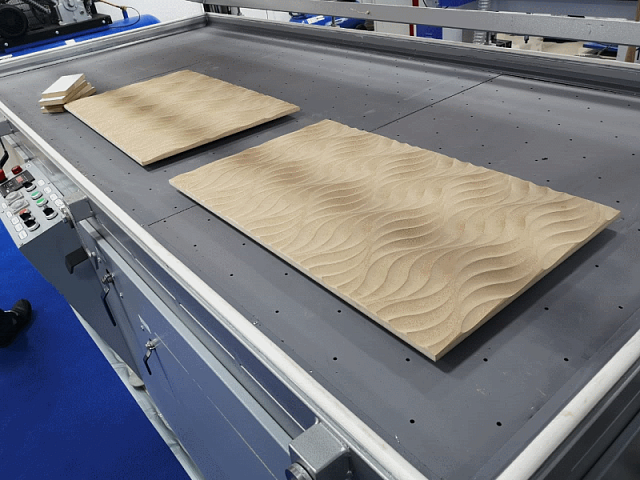

| | РАБОЧИЙ СТОЛ Конструкция рабочего стола позволяет облицовывать как плоские, так и радиусные детали. Поверхность стола покрыта оцинкованной сталью и имеет многоточечную систему отвода воздуха. |

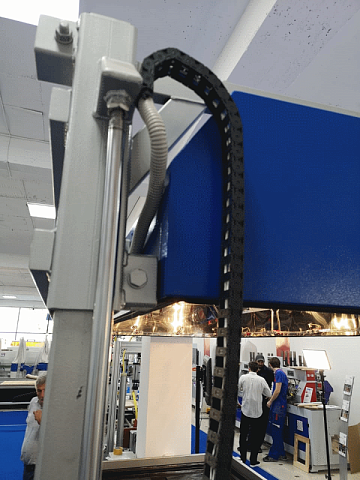

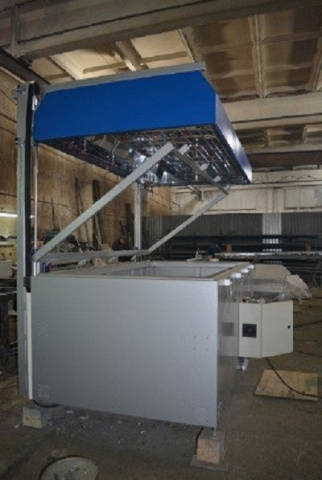

| | СИСТЕМА ПОДЪЕМА ТЕРМОМОДУЛЯ Пневматическая система подъема термомодуля компенсирует вес нагревательного колпака и не требует от оператора усилий при загрузке/выгрузке деталей. Конструкция подъемного механизма позволяет обеспечить доступ к рабочему столу с 4-х сторон. |
| | ТЕРМОМОДУЛЬ Закрытая конструкция термомодуля исключает влияние сквозняков вызывающих коробление и изменение цвета пленки. Смотровые окно позволяют визуально контролировать процесс прессования. |

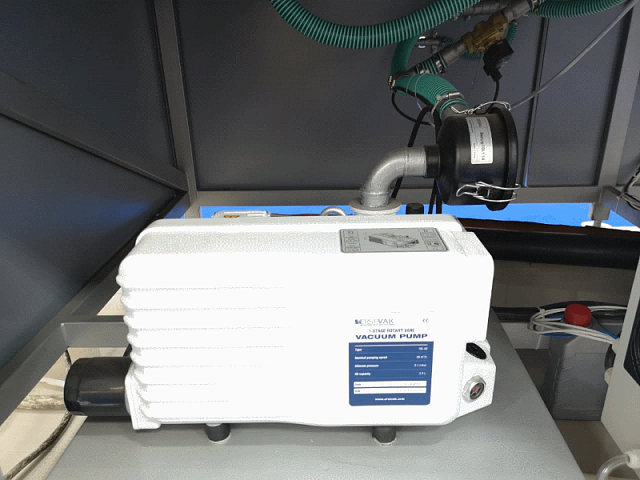

| | ВАКУУМНАЯ СИСТЕМА Пластинчато-роторный вакуумный насос производительностью 40 м³/час обеспечивает прессование с коэффициентом вакуума до 0,95. |

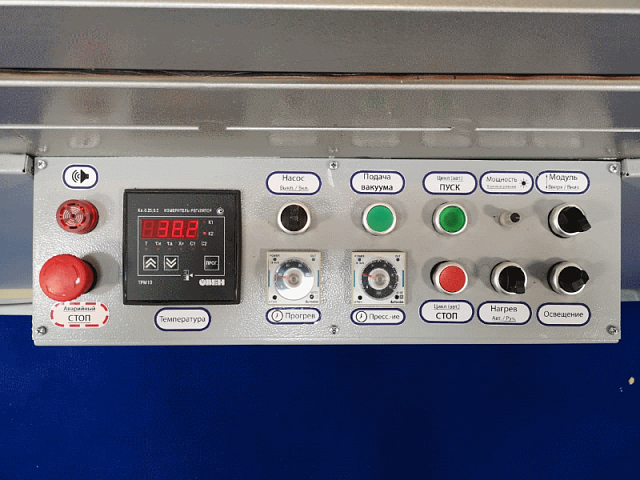

| | СИСТЕМА УПРАВЛЕНИЯ Пульт управления позволяет работать в ручном (пошаговом) и автоматическом режиме. В системе управления нагревом используется модуль с обратной связью и цифровой индикацией температуры который позволяет плавно изменять мощность нагрева, что исключает неравномерность прогрева пленки и частый выход из строя нагревательных ламп. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | МЕМБРАНА Термостойкая силиконовая мембрана позволяет проводить облицовку проницаемыми для воздуха материалами (шпон и бумага) а также используется для изготовления гнутоклеенных деталей из шпона и MDF. |
