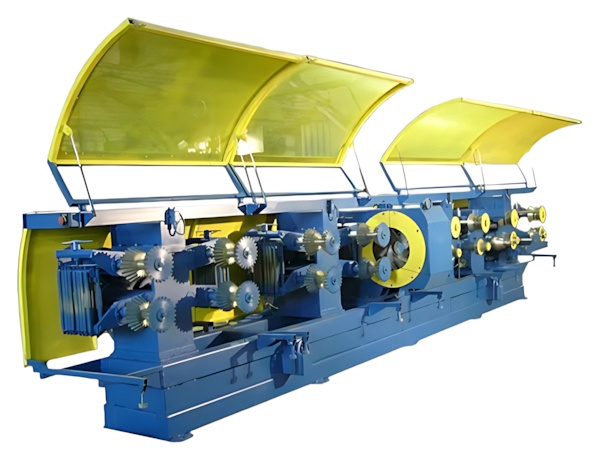

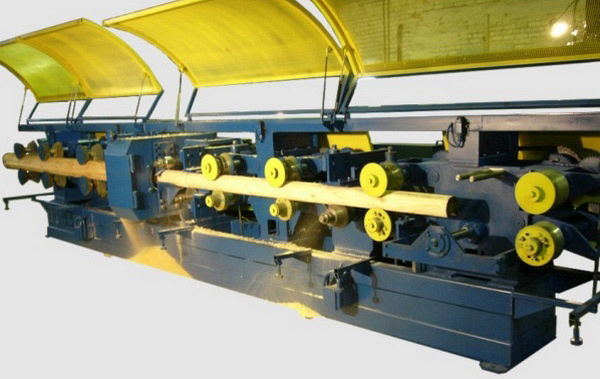

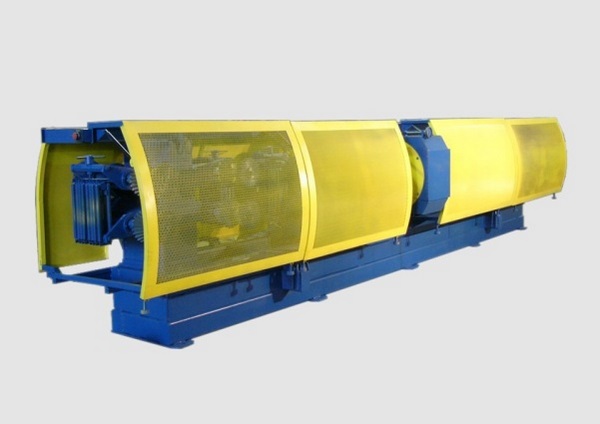

Станок комбинированный оцилиндровочно-фрезерно-пильный SHERWOOD. Модель 692С

Станок комбинированный оцилиндровочно-фрезерно-пильный SHERWOOD. Модель 692С
  • Maкс. Ø бревна: 340 мм

    Maкс. Ø оцилиндр. бревна: 260 мм

    Мощность: 94,7 кВт

    Вес: 6000 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для переработки круглых лесоматериалов с целью изготовления оцилиндрованных бревен с продольным пазом под укладку в сруб, шпунтованного трёхкантного цилиндрованного бруса, бруса, заготовки под половую и обшивочную доски, обрезной доски различного сечения. Станок специально сконструирован для эффективного переработки сырья диаметром до 340 мм в комле. За один проход из бревна можно получить пиломатериал точных размеров, с высоким качеством поверхности. При обработке бревно подвергается трем рабочим операциям: оцилиндрованию, фрезерованию, распиловке.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в лесопильном производстве для переработки тонкомера а также делового леса диаметром до 340 мм в пиломатериал экспортного качества, а также в домостроении для получения профилированного и оцилиндрованного бревна.

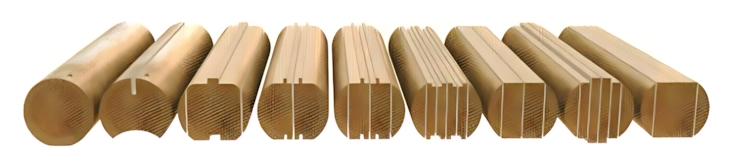

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

  • Оцилиндрованное бревно с продольным пазом;
  • Строительный брус;
  • Брус для строительства домов экспортного качества (при получении бруса и обрезной доски боковой горбыль имеет форму "блокхауз");
  • Обрезной пиломатериал;
  • Половая доска;
  • Балки перекрытий, стропила.

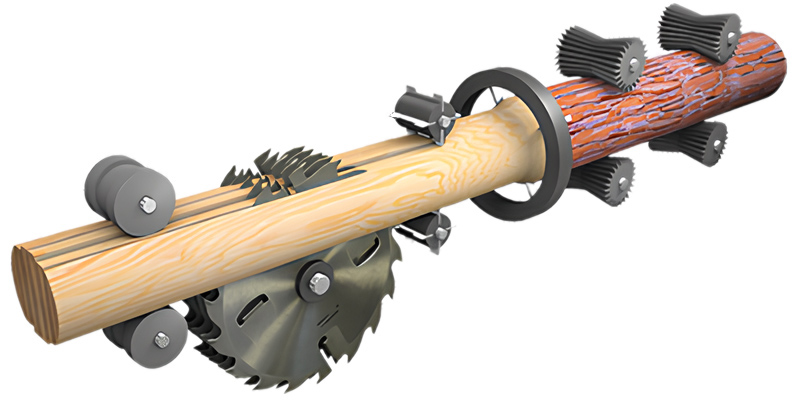

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СТАНИНА

Станина выполнена из усиленного профиля, прошедшего специальную подготовку, обеспечивающую жесткость конструкции и исключающую деформации в процессе эксплуатации.

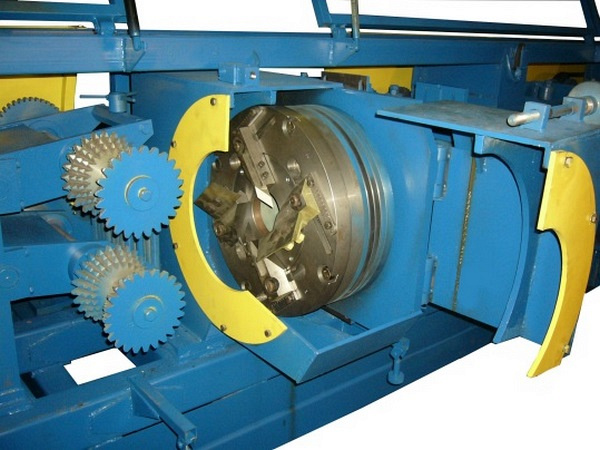

ОЦИЛИНДРОВОЧНЫЙ УЗЕЛ

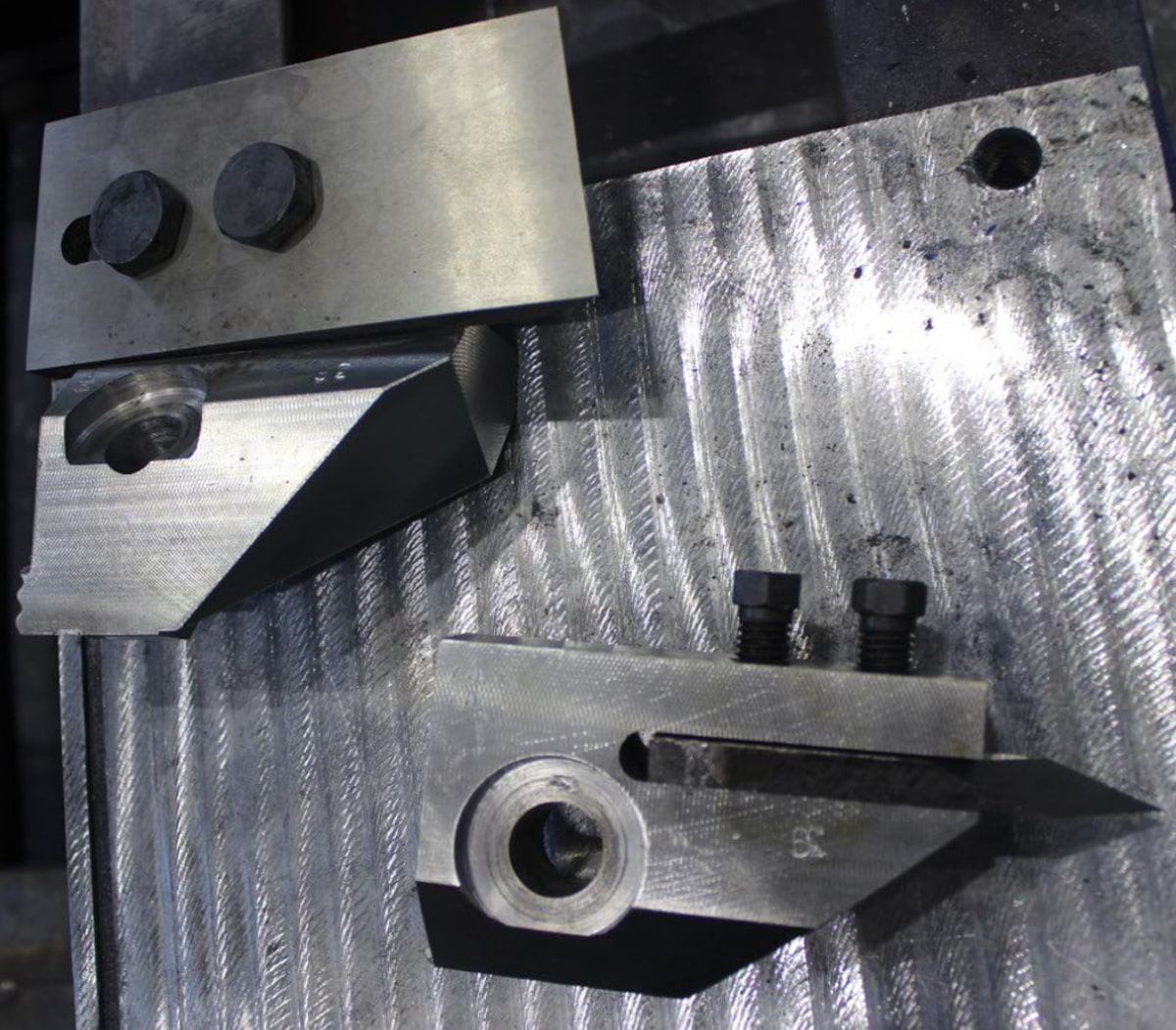

Данный узел установлен на высокоточных подшипниках, обеспечивающих идеальную геометрию получаемого оцилиндрованного бревна, а также гарантирует долгую и бесперебойную работу станка. Специально разработанный механизм держателей ножей оцилиндровочного узла позволяет оперативно перестраиваться на различные размеры.

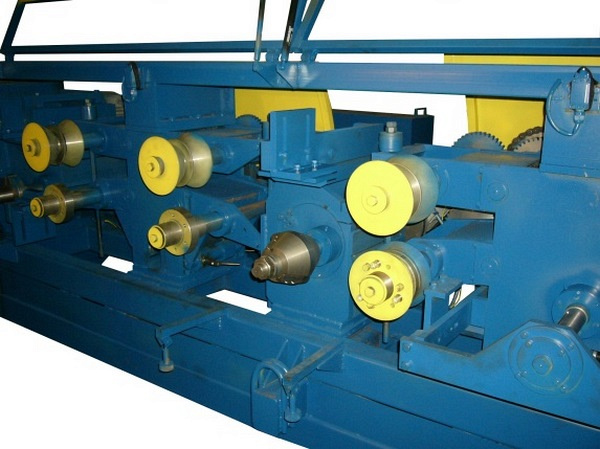

ФРЕЗЕРНЫЙ УЗЕЛ

Консольная система крепления нижнего и верхнего фрезерного вала дает возможность быстрой и легкой смены инструмента.

Фрезерные валы устанавливаются в корпуса прошедшие обработку высокой точности, что обуславливает отсутствие биения в процессе фрезерования.

ПИЛЬНЫЙ УЗЕЛ

Пильный вал, так же устанавливаются в корпус прошедший обработку высокой точности, что исключает биение во время работы. Для предотвращения зажимания пил в пропиле, установлены расклинивающие ножи. Высота пропила достигается за счет установки различного диаметра пил 450 и 500 мм.

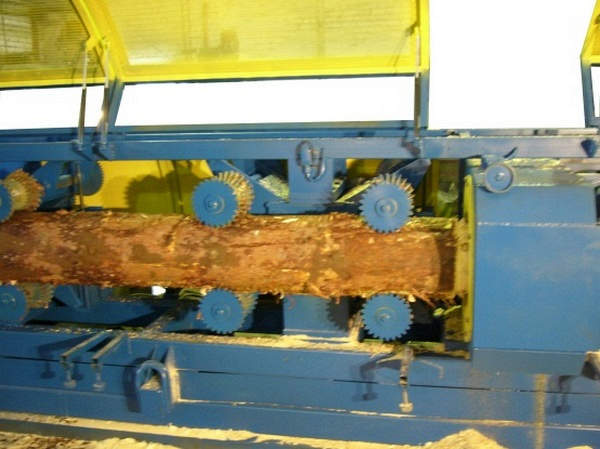

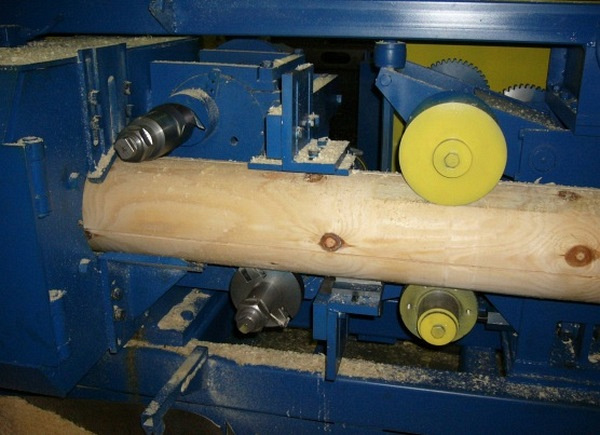

СИСТЕМА ПОДАЧИ

Специально разработанный прижимной механизм обеспечивает необходимое и достаточное давление для нормальной подачи бревна.

Переход на другой диаметр бревна происходит за счет настройки рычагов регулировочным винтом.

Блок рябух, в отличие от конструкции других производителей, синхронизирован с помощью зубчатых соединений, что позволяет автоматически центрировать бревно относительно оцилиндровочной головы независимо от его диаметра.

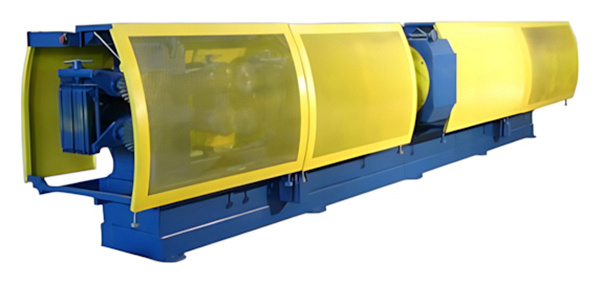

ЗАЩИТНЫЕ КОЖУХИ

Металлические кожухи станка, выполненные в виде решетки, обеспечивают надежную защиту оператора и предоставляют возможность осуществлять визуальный контроль за узлами станка непосредственно в процессе работы.

    ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный выносной пульт управления специально создан для эффективной и комфортной работы оператора. На пульте иметься функция управления плавной регулировки скорости подачи.

АСПИРАЦИЯ

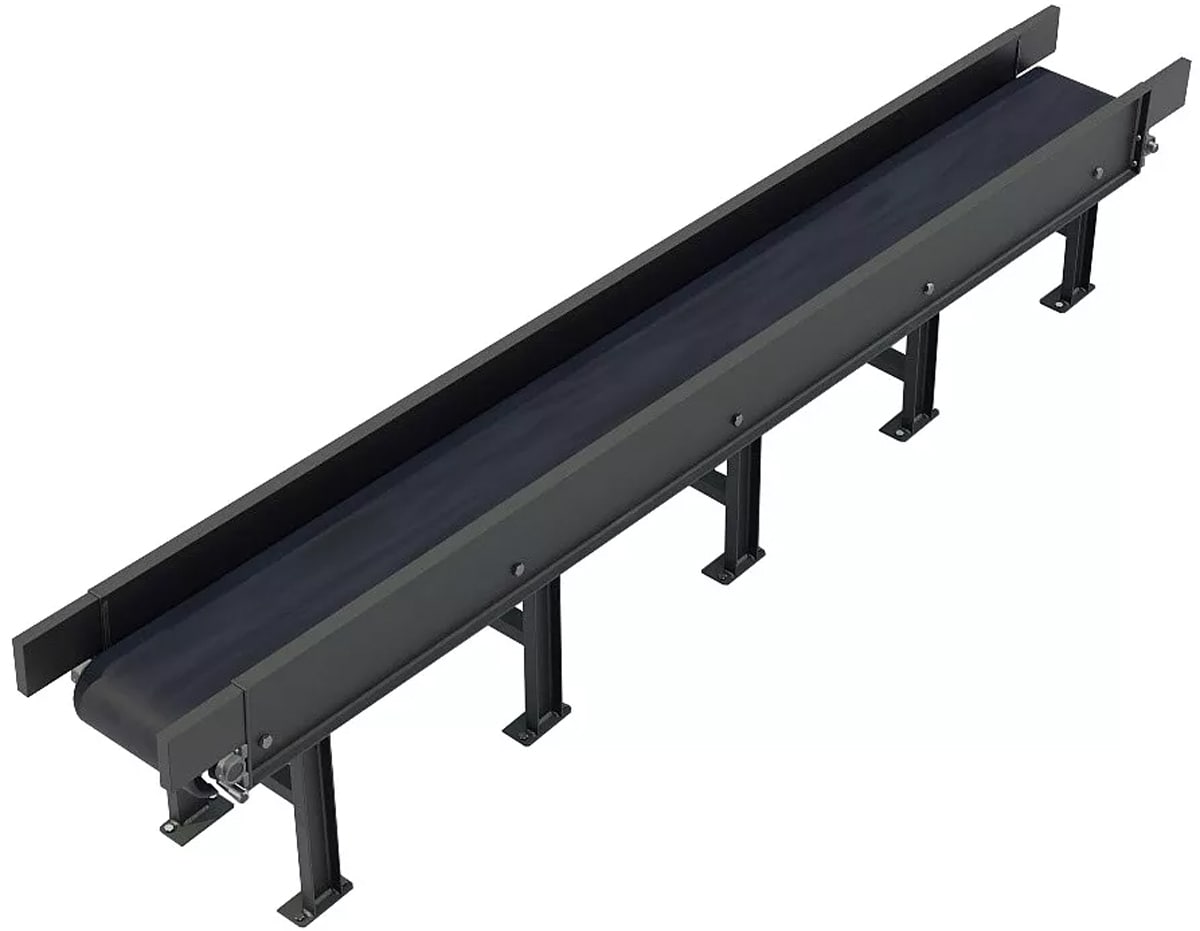

Для эффективной и бесперебойной работы станка, рекомендуется установка скребкового или ленточного транспортера.

Транспортер в комплект станка НЕ ВХОДИТ!

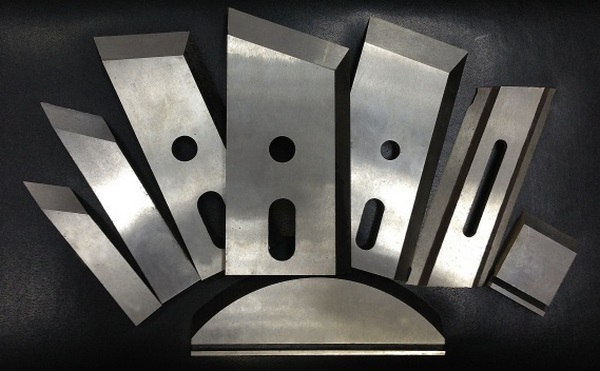

ИНСТРУМЕНТ

Все станки укомплектованы 1 комплектом режущего инструмента (за исключением пил, так как на станке 692С могут использоваться пилы различных фирм-производителей по усмотрению пользователя оборудования.

Модель 692С
Максимальный диаметр обрабатываемого бревна, мм 340
Максимальный диаметр получаемого цилиндра, мм 120 - 260
Минимальный длина бревна, мм 2500
Диаметр пильного вала, мм 50
Диаметр пил, мм 450 - 560
Максимальная высота пропила, мм 190
Скорость подачи, м/мин 0,3 - 6
Суммарная мощность электродвигателей, кВт 94,7

Частота вращения оцилиндровочной головки, об/мин

920

Частота вращения фрез, об/мин

2925

Частота вращения пил, об/мин

1450

Мощность электродвигателя подача, кВт

2,2

Мощность электродвигателя оцилиндровочной головки, кВт

37

Мощность электродвигателя верхнего шпинделя, кВт

7,5

Мощность электродвигателя нижнего шпинделя, кВт

11

Мощность электродвигателя пил, кВт

37

Габаритные размеры:
Длина, мм 6000
Ширина, мм 1720
Высота .мм 1300
Вес, кг 6000
