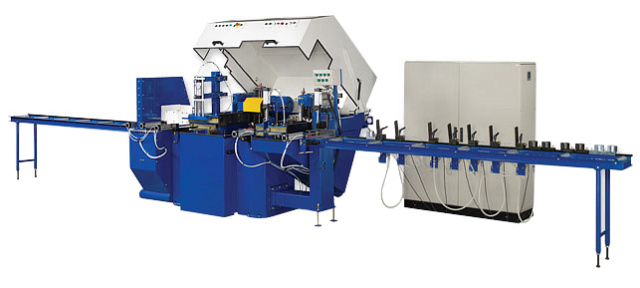

НАЗНАЧЕНИЕ:
Предназначен для торцовки, фрезерования торцевого паза, сверления бруса и фрезерования поперечных профильных пазов прямоугольного сечения в строительном стеновом клееном брусе или в брусе из массива древесины увеличенного сечения.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Производство Тайвань. Возможность торцовки бруса, выборка торцевого паза, сверление под нагель и шпильку на станке. Увеличенное сечение используемого бруса, повышенная производительность.

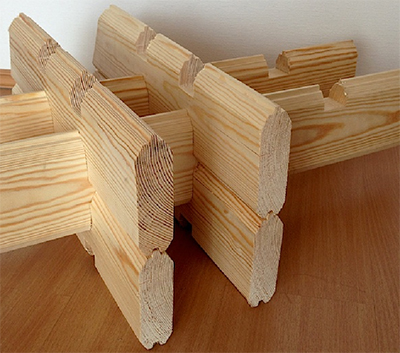

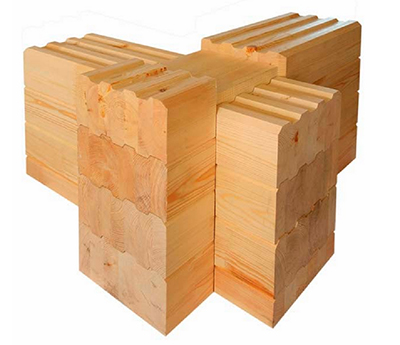

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
| | | | |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ПИЛЬНЫЙ УЗЕЛ Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. |

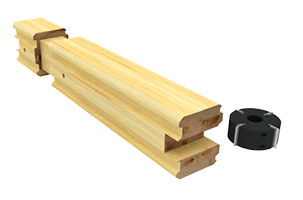

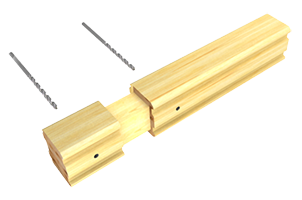

| | УЗЕЛ ФРЕЗЕРОВАНИЯ ТОРЦЕВОГО ПАЗА Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома. Сверлильный узел Предназначен для точного сверления вертикальных отверстий в деталях из стенового бруса. |
| | УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ СТАНКА
|

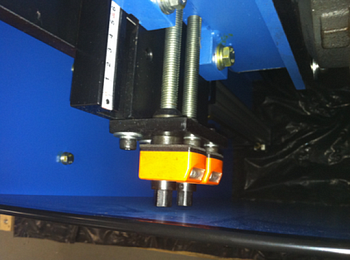

| | РЕГУЛИРОВКИ Регулирование межцентрового расстояния между парами вертикальных и горизонтальных узлов производится по механическому счетчику.
|

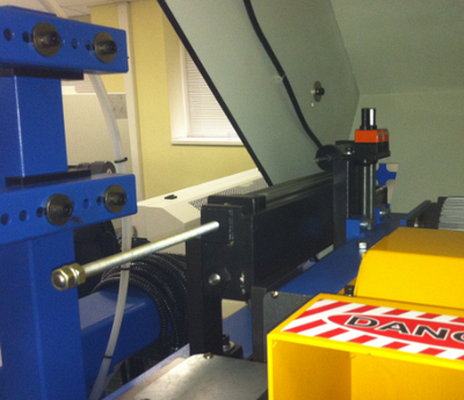

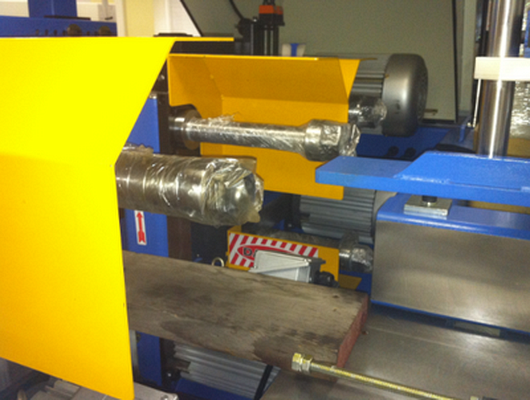

| | БЕЗОПАСНОСТЬ Фрезерные группы снабжены защитными кожухами. |

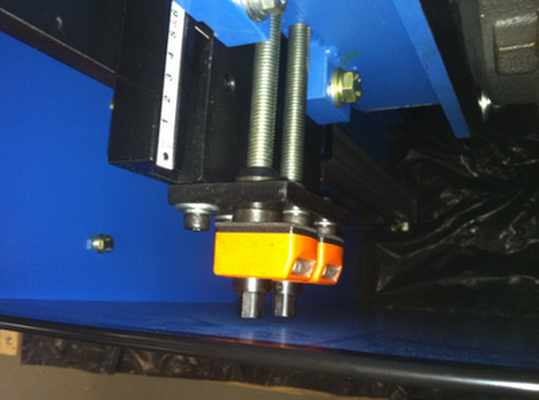

| | ФИКСАЦИЯ ЗАГОТОВОК Мощные пневматические прижимы заготовок исключают смещение детали в процессе фрезерования. |
| | УЗЕЛ ПОДГОТОВКИ ВОЗДУХА |
| | ЭРГОНОМИЧНОСТЬ
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
4 узла: торцовка, торцевой паз, чашка, сверло.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Комплект режущего инструмента;
- Аспирация;
- Компрессор;
- Измерительная система;

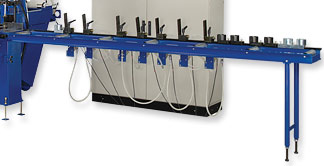

- Рольганг с упорами.
| | |
