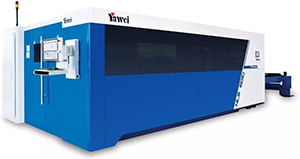

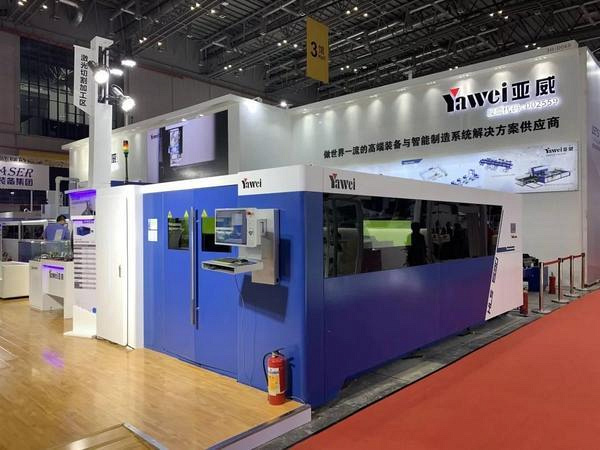

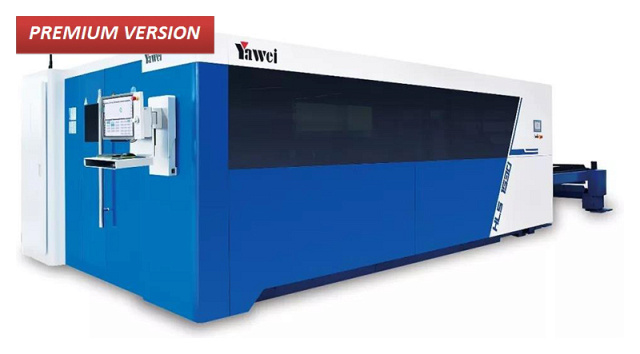

Автоматизированные комплексы лазерной резки YAWEI. Серия SMD HLS

НАЗНАЧЕНИЕ:

SMD HLS - топовая модель в премиум-линейке лазеров SMD.
Экосистема станка базируется на более дорогих и надежных компонентах компании Siemens (Германия).
Основа - модель SMD HLF, только вместо сервоприводов - линейные приводы Siemens.
Максимально возможная производительность. Скорость перемещений до 280 м/мин, ускорение до 4,5 G.
Автоматический сменный стол с гидроподъемом и кабинетная защита - в базе.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.

• Космическая;
• Авиационная;
• Автомобильная;
• Оборонная;
• Пищевая;
• Металлургическая;
• Нефтегазовая;
• Мебельная.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

	ИСТОЧНИКИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ IPG (ГЕРМАНИЯ) Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии. Она включает дочерние компании во многих развитых Европейских, Азиатских и Американских странах. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности. Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы. YLS имеет встроенный контроллер удаленной диагностики резонатора. Позволяет произвести ремонт лазера непосредственно на производстве. У YLR такой возможности нет. При возникновении поломки в большинстве случаев лазер необходимо отправлять в сервисный центр. YLS имеет модульную систему. При выходе одного модуля из строя можно работать на пониженной мощности (на др. модулях). YLR изготавливается на одном модуле. YLS позволяет интегрировать дополнительные промышленные интерфейсы по требованию. В YLR только стандартный перечень интерфейсов.
	РЕЖУЩИЕ ГОЛОВЫ PRECITEC (ГЕРМАНИЯ) Precitec предлагает комплексное решение для лазерной резки материалов тонкой и средней толщины с точностью 1 мкм. При определенном подборе фокусных расстояний головка позволяет также производить высококачественную обработку материалов больших толщин. Использование инновационных технологий с проверенными концепциями обеспечивает наилучшую производительность, гибкость и надежность. Сочетание передовых технологий и дизайна позволяет производить обработку материала мощностью лазерного излучения до 15 кВт в ближнем ИК диапазоне при уменьшенном объеме и весе головки. Надежный и пыленепроницаемый корпус гарантирует долгий срок службы и позволяет выдерживать ускорения осей станка до 4,5 G, что позволяет более эффективно применять процесс резки. Высокое качество оптики, а также стандарты качества при изготовлении и монтаже системы обеспечивают оптимальное формирование и ход лазерного луча с высокой стабильностью фокуса даже при высокой мощности лазерного излучения.
	РЕДУКТОР И РЕЙКА-ШЕСТЕРНЯ WITTENSTEIN/ALPHA (ГЕРМАНИЯ) Зубчатые рейки WITTENSTEIN / Alpha хорошо зарекомендовали себя при использовании в различных видах общепромышленного и станочного оборудования. Грамотный выбор реечной передачи влияет на долговечность работы оборудования, степень износа и появления люфтов. Благодаря высокому качеству, надёжности и точности (включая пониженный зазор в зубчатом зацеплении и высокоточные подшипники) в связке с рейкой WITTENSTEIN / Alpha, безлюфтовые планетарные редукторы используются в точных устройствах, работающих в непрерывном режиме.
	СИСТЕМА ЧПУ SIEMENS (ГЕРМАНИЯ) Cистема ЧПУ SINUMERIK 840D sl является модульной, открытой, гибкой, и унифицированной системой управления. Она предоставляет системную базу с функциями практически для любых технологий и станков. Встроенная в приводную систему SINAMICS S120 и дополненная системой автоматизации SIMATIC S7-300 СЧПУ SINUMERIK 840D sl образует новую полностью цифровую систему, которая лучше всего подходит к использованию в среднем и высшем диапазоне рабочих характеристик. Область применения: SINUMERIK 840D sl может использоваться для токарной, фрезерной обработки, сверления, шлифования, лазерной обработки, вырубки, штамповки, в производстве инструментов и форм, для задач высокоскоростного резания, для обработки дерева и стекла, для погрузочно-разгрузочных работ, на автоматических линиях и делительно-поворотных станках, в массовом и единичном производстве. SINUMERIK 840D sl существует в экспортном варианте для использования в странах, на вывоз в которые необходимо разрешение. В связке со своими серводвигателями и контроллерами Siemens обеспечивает стабильную и безошибочную работу портальной системы станка.
	CAD / CAM СИСТЕМА METALIX CNCKAD CncKad – мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Siemens, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

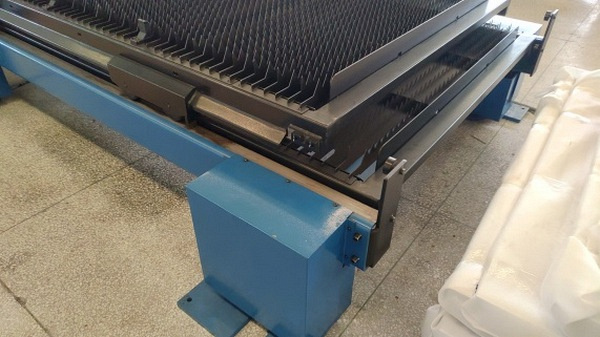

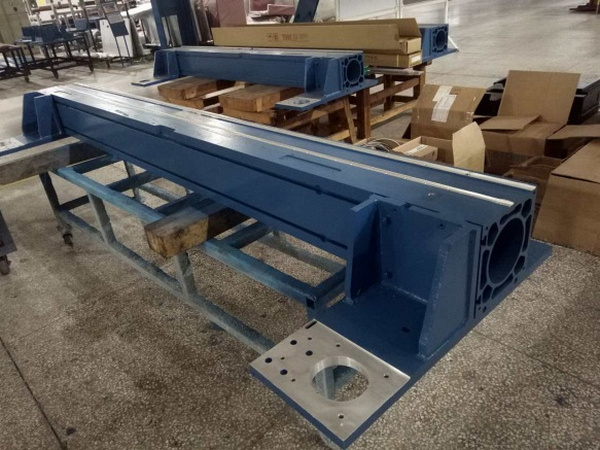

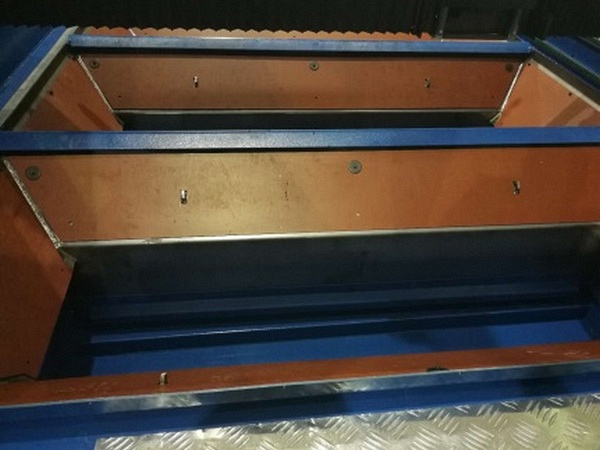

	УСИЛЕННАЯ КОНСТРУКЦИЯ СТОЛА Усиленная конструкция стола, обеспечивающая максимальную надежность и гарантирующая высокую прочность и отсутствие вибрации и напряжений на скручивание; Двойная зональная система вытяжки с активным (пневматическим) управлением заслонками, расположенных по краям станины, обеспечивающая более эффективный отвод газов из зоны резки; Толщина стенок 12 - 16 мм; Фрезеровка портала под установку направляющих и механических передач на собственном производстве, покраска, грунтовка; Заводская калибровка портала лазерным интерферометром: погрешность в пределах ≤ 0,03 мм; Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт, а также с обивкой листовой медью, позволяет избежать тепловых деформаций станины при длительной работе станка; Автоматический гидравлический сменный стол 15 - 20 сек. Кабинетная защита.
	ПРИВОД ПОРТАЛЬНОЙ СИСТЕМЫ ЛИНЕЙНЫЙ SIEMENS (ГЕРМАНИЯ) Применяются линейные приводы модели 1FN33002W(1W) Siemens. практическое отсутствие эффектов эластичности, люфта и трения, а также собственной вибрации в трансмиссии; высокая динамика и высокая точность; простая механическая конструкция без передаточных элементов: шариковинтовой пары, муфты или ремня, увеличивает надежность компонентов привода. Возникающие практически только в первичной части потери тепла отводятся через встроенный водяной радиатор. Благодаря двухконтурной системе охлаждения Thermosandwich достигается тепловое разделение двигателя и станка, а также обеспечивается недорогая концепция охлаждения. Благодаря цельнометаллическому кожуху (из нержавеющей стали) первичной части, достигается необходимая для использования в станках высокая механическая прочность и нечувствительность к загрязнению, а также высокая стойкость к агрессивным жидкостям. Кроме этого, двигатель, благодаря большому воздушному зазору предъявляет лишь незначительные требования к подготовке монтажных поверхностей. Монтажный допуск для воздушного зазора составляет ± 0,3 мм. Модель 1FN3 (основные характеристики): Диапазон номинального усилия: 790 – 6600 Н; Скорость при номинальном усилии: 105 – 836 м/мин; Мощность: 3,1 – 81,9 кВт; Ток: 2,5 – 73,5 А.
	РЕДУКТОРЫ WITTENSTEIN / ALPHA (ГЕРМАНИЯ) Высокоточные редукторы WITTENSTEIN / Alpha с малым угловым люфтом и высокой плавностью хода (≤ 1 угл. мин.) обеспечивают более высокую передачу мощности. Отличительные особенности: максимальная удельная мощность; высокая степень осевых и радиальных усилий; высокая жесткость при кручении.

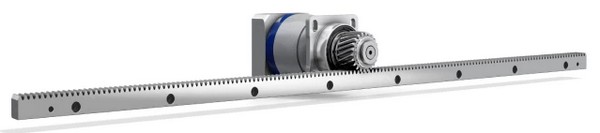

	СИСТЕМЫ ПЕРЕДВИЖЕНИЯ (ШЕСТЕРНЯ – РЕЙКА) WITTENSTEIN / ALPHA (ГЕРМАНИЯ) Одним из наиболее продвинутых решений для систем линейных перемещений является комплект WITTENSTEIN/Alpha. Он состоит зубчатой косозубой (геликоидальной) рейки и редуктора WITTENSTEIN/Alpha с установленной на нем шестерней. Это обеспечивает практически идеальную совместимость трех важнейших компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа. Отличительные особенности: плавность хода; точность позиционирования; усилие подачи; удельная мощность; жесткость; удобство монтажа; конструктивное исполнение; масштабируемость.
	НАПРАВЛЯЮЩИЕ THK (ЯПОНИЯ) Компания THK была основана в 1971 г. в Японии и в настоящий момент является одним из мировых лидеров в области производства систем направляющих для линейного перемещения, имея представительства в Азии, Америке, Европе. Линейные направляющие ТНК используются в области машиностроения, медицинской техники и электронной индустрии.
	СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ Стандартный узел станка. Обеспечивает надежную смазку механических передач портала.
	РЕЖУЩАЯ ГОЛОВА PRECITEC (ГЕРМАНИЯ) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса. Precitec Lightcutter – от 3 до 4 кВт; Precitec Procutter – от 4 кВт и выше. Система автоматической смены и очистки сопел. Система защиты от столкновений. Возможность резки нержавеющих сталей на давлении 2 - 3 Бар вместо 13 - 20 (при использовании спецсопел). Система контроля давления газов на выходе из сопла.

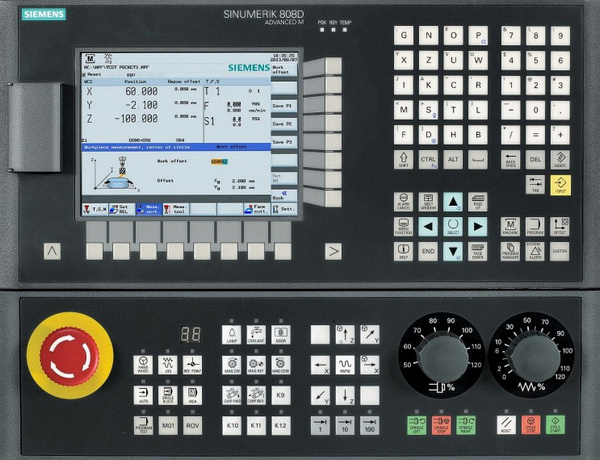

	СТОЙКА ЧПУ SIEMENS (ГЕРМАНИЯ) Максимальная производительность приобретает для машиностроительных предприятий и операторов все большее значение. В этой связи крайне важно обеспечить оптимальное сочетание решений автоматизации с ЧПУ и сложных технологий, а также эффективную интеграцию цифровых решений. SINUMERIK объединяет автоматизацию, технологические и цифровые возможности в уникальные решения, способствуя повышению уровня производительности. Системы ЧПУ SINUMERIK – это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий. SIEMENS CNC 840DS; Экран 19” сенсорный; ПО СNCKAD в комплекте; ПО AUTONEST в комплекте.
	ИСТОЧНИКИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ IPG (ГЕРМАНИЯ) Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии. Она включает дочерние компании во многих развитых Европейских, Азиатских и Американских странах. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности. Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	РАБОЧАЯ ЗОНА 3000 х 1500 ММ * + ГИДРАВЛИЧЕСКИЙ СМЕННЫЙ СТОЛ * HLS 3015 4000 х 2000 мм - HLS 4020 6000 х 2000 мм - HLS 6020
	РЕЗОНАТОР IPG (YLR ≤ 3 КВТ, YLS ≥ 4 КВТ) Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии. Она включает дочерние компании во многих развитых Европейских, Азиатских и Американских странах. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности. Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
	РЕЖУЩАЯ ГОЛОВА PRECITEC PROCUTTER (ГЕРМАНИЯ) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.
	СТОЙКА ЧПУ SIEMENS CNC 840DS (ГЕРМАНИЯ) Максимальная производительность приобретает для машиностроительных предприятий и операторов все большее значение. В этой связи крайне важно обеспечить оптимальное сочетание решений автоматизации с ЧПУ и сложных технологий, а также эффективную интеграцию цифровых решений. SINUMERIK объединяет автоматизацию, технологические и цифровые возможности в уникальные решения, способствуя повышению уровня производительности. Системы ЧПУ SINUMERIK – это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий. Экран 19” сенсорный; ПО СNCKAD в комплекте; ПО AUTONEST в комплекте.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ METALIX CNCKAD CncKad – мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.
	ФИЛЬТРОВЕНТИЛЯЦИОННАЯ УСТАНОВКА DONALDSON Для столов 3000 х 1500 мм, 4000 х 2000 мм (для столов 6000 х 2000 мм); 6000 м3/ч (9000 м3/ч); 7,5 кВт (11 кВт); Степень очистки 99,9%; 4 фильтра-картриджа (6 фильтров-картриджей); Шумность < 75 Дб; Подключение сжатого воздуха: 0,5 - 0,6 МПа; Диаметр входа: 350 мм (380 мм); Габариты: 1100 х 1100 х 2600 мм (1200 х 1320 х 2720 мм); Взрывозащитное исполнение; Беспроводное дистанционное управление; Активная система угольной фильтрации.
ЧИЛЛЕР TONGFEI
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ SHANGHAI NUOYI

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	КОМПРЕССОР ZIQI GA-11A-13 (КИТАЙ) Винтовой, с осушителем и фильтром; P = 13 Бар, Q = 1 м3/мин; Шумность 63 ± 2 Дб; Мощность 11 кВт; Возможна резка воздухом.
	КОМПРЕССОР АTLAS G11-13 (БЕЛЬГИЯ) Винтовой, с осушителем и фильтром; P = 13 Бар, Q = 1,26 м3/мин; Шумность 67 ± 2 Дб; Мощность 11 кВт; Возможна резка воздухом.
	ФИЛЬТРОВЕНТИЛЯЦИОННАЯ УСТАНОВКА SHENGYUE / DONALDSON Для столов 3000 х 1500 мм, 4000 х 2000 мм (для столов 6000 х 2000 мм); 6000 м3/ч (9000 м3/ч); 7,5 кВт (11 кВт); Степень очистки 99,9%; 4 фильтра-картриджа (6 фильтров-картриджей); Шумность < 75 Дб; Подключение сжатого воздуха: 0,5 - 0,6 МПа; Диаметр входа: 350 мм (380 мм); Габариты: 1100 х 1100 х 2600 мм (1200 х 1320 х 2720 мм); Взрывозащитное исполнение; Беспроводное дистанционное управление; Активная система угольной фильтрации.
	АВТОМАТИЧЕСКАЯ ГАЗОВАЯ КОНСОЛЬ SMC (ЯПОНИЯ) На 3 (4) газа: кислород, азот (или воздух), аргон; Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.
	КОНВЕЙЕР Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.
