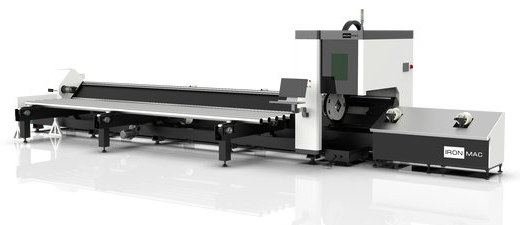

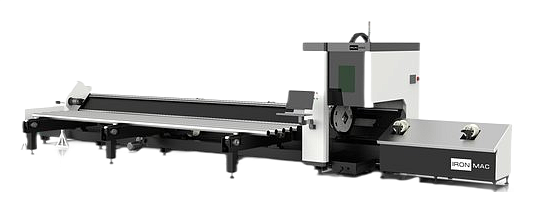

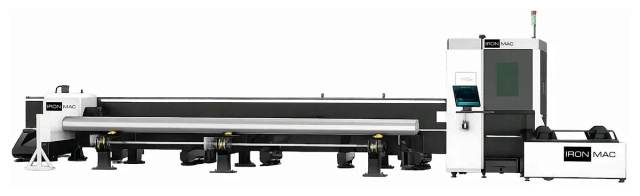

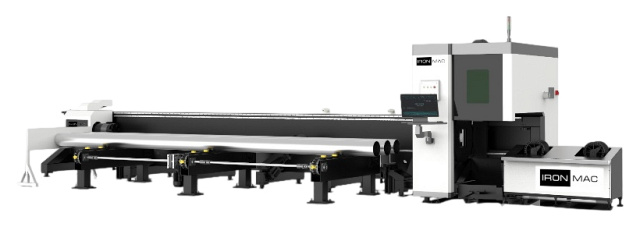

Оптоволоконная установка лазерного раскроя труб IRONMAC T6-SA2

Код(ы) товара: ЛО 455042, ЛО 424771, ЛО 437222
Поделиться
От 5 912 245 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Доставка:
Ошибка!
...
!
Шеф-монтаж: 100 000 ₽ !
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
IRONMAC T6-120SA2 IRONMAC T6-160SA2 IRONMAC T6-230SA2

Перемещение по осям X / Y / Z:

6300 x 120 - 6300 x 230 мм

Скорость перемещений портальной системы: 110; 140 м/мин

Ускорение: 1,5 G

Мощность резонатора: 1500; 3000 Вт

Вес: 3750 - 5900 кг

Преимущества
  • 3 поддерживающих ролика
  • Наклонная станина
  • Размеры обрабатываемых круглых / профильных труб: Ø 10-225; Ø 15-120
  • Подвижный люнет для полноценной резки с минимальным остатком
  • Полуавтоматическая система подачи труб
  • Приемный стол 2 м.
Назначение

Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 10 - 160 мм, профильных 10 - 160 мм. Длина обработки до 6300 мм. Режим работы: 1 - 2 смены.

Область применения

Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.

  • Космическая;
  • Авиационная;
  • Автомобильная;
  • Пищевая;
  • Металлургическая;
  • Нефтегазовая;
  • Мебельная.
Получаемые изделия

Конструктивные особенности

Наклонная станина с рёбрами жёсткости – равномерно распределяет нагрузку, лучше гасит вибрации и обеспечивает быструю загрузку трубы в зону резки, позволяя производить раскрой труб с высокой точностью.

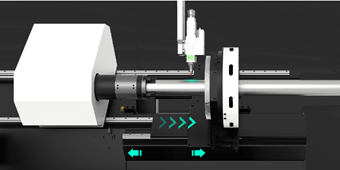

Установка оснащена двумя подвижными патронами что позволяет производить резку практически без отхода. 3 поддерживающих ролика для труб.

Приемное устройство длиной 2 м для поддержки труб на выходе.

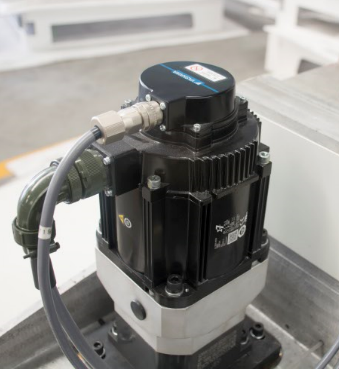

Имеет множество функций, включая автоматическую настройку, управление положением/скоростью, внутренние последовательности позиционирования и т. д.

Высокая точность и износостойкость.

Известный бренд T-WIN, высокая точность.

Известный бренд T-WIN, обеспечивает высокую скорость перемещения.

Высокоэффективная экономия газа.

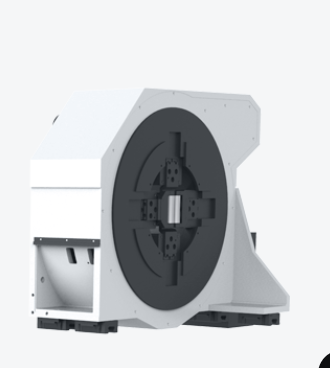

Передний и задний пневматические патроны.

3 поддерживающих ролика: дополнительная опора для трубы предотвращает провисание и деформацию трубы, повышает точность резки и продлевает срок службы патрона.

Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114 ≤ 6кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.

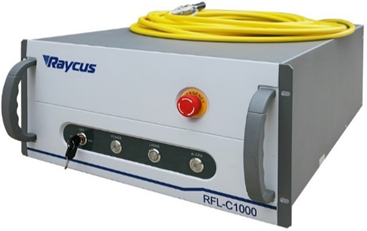

Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.

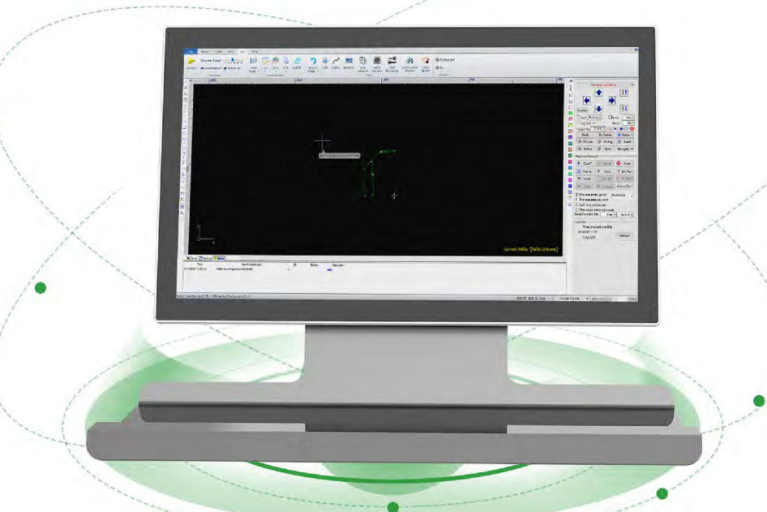

Стандартная, проверенная временем система управления.

Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.

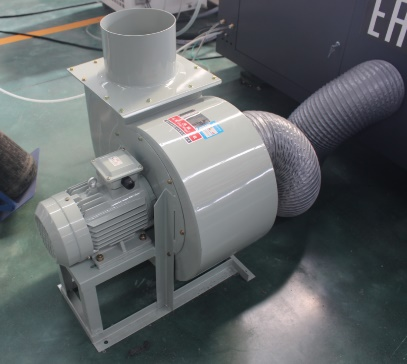

Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.
