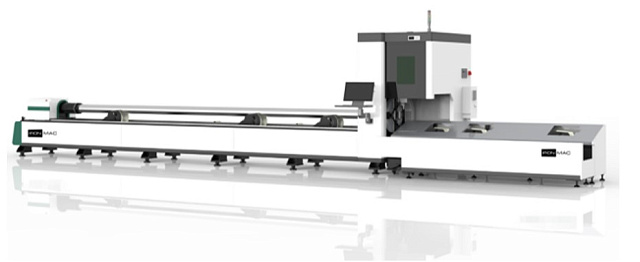

Автоматизированный комплекс лазерной резки труб IRONMAC T6-230-3D
Перемещение по осям X / Y / Z
6300 x 230 мм
Скорость перемещений портальной системы: 120 м/мин
Ускорение: 1,5 G
Мощность резонатора: 3000 Вт
Вес: 3700 кг
- Резка в 3D
- Размеры обрабатываемых круглых профильных труб: Ø 15-230; Ø 15-230
- Швейцарская лазерная головка Raytools

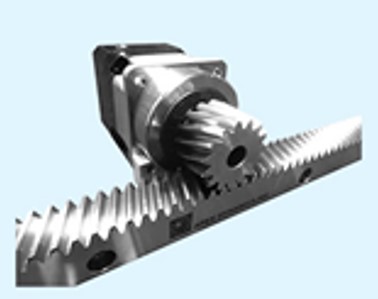

- Редукторы MOTOLI
- Приемный стол: 3 м
Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 15 - 230 мм, профильных 15 - 230 мм. Длина обработки до 6300 мм.
Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.
- Космическая;
- Авиационная;
- Автомобильная;
- Пищевая;
- Металлургическая;
- Нефтегазовая;
- Мебельная.

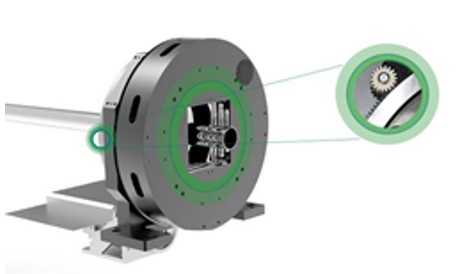

Установка оснащена стандартным зажимным патроном и люнетом с пневмоприводом. 2 поддерживающих ролика для труб предотвращает провисание и деформацию трубы, повышает точность резки и продлевает срок службы патрон.
Приемное устройство длиной 3 м для поддержки труб на выходе.

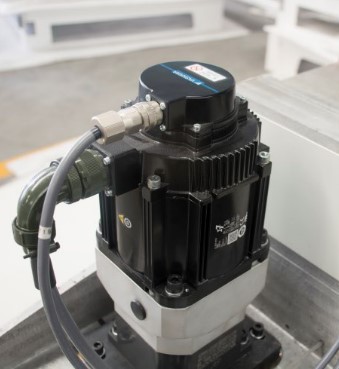

Имеет множество функций, включая автоматическую настройку, управление положением/скоростью, внутренние последовательности позиционирования и т. д.
Высокая точность и износостойкость.

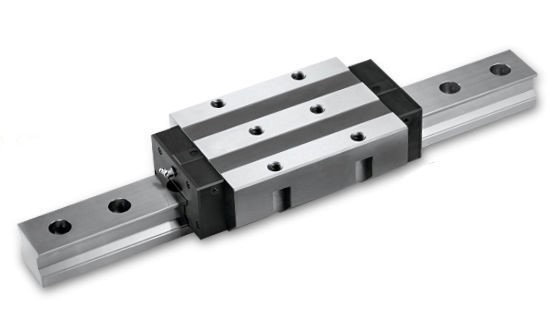

Известный бренд T-WIN, высокая точность.
Известный бренд T-WIN, обеспечивает высокую скорость перемещения.

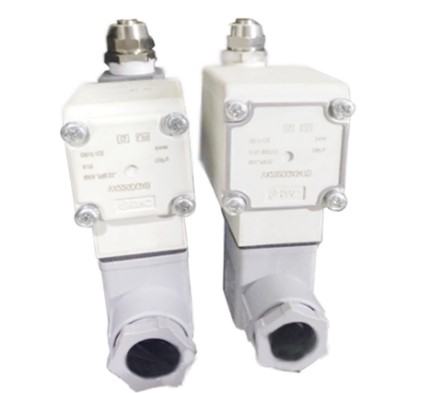

Высокоэффективная экономия газа.

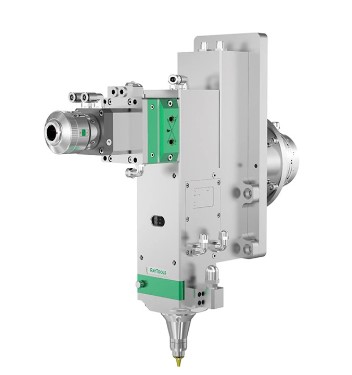

Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114 ≤ 6кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
Устройство GF 403 позволяет осуществлять резку в 3D.

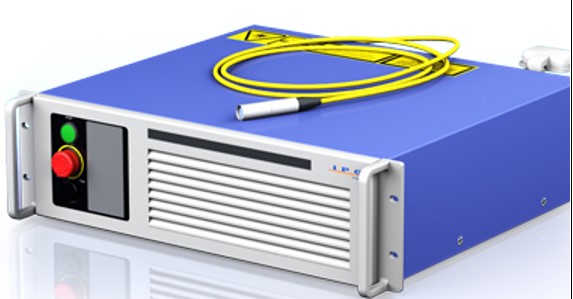

Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.
Стандартная, проверенная временем система управления позволяющая осуществлять резку в 3D.

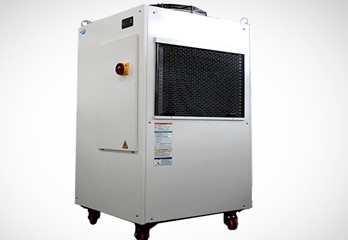

Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.

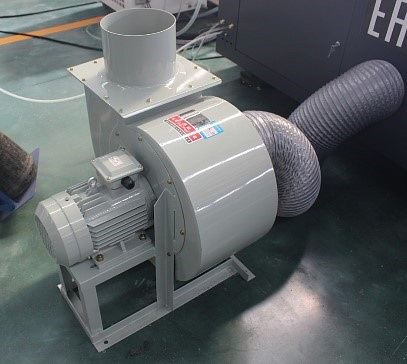

Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.
