Универсальные горизонтально-расточные станки по металлу

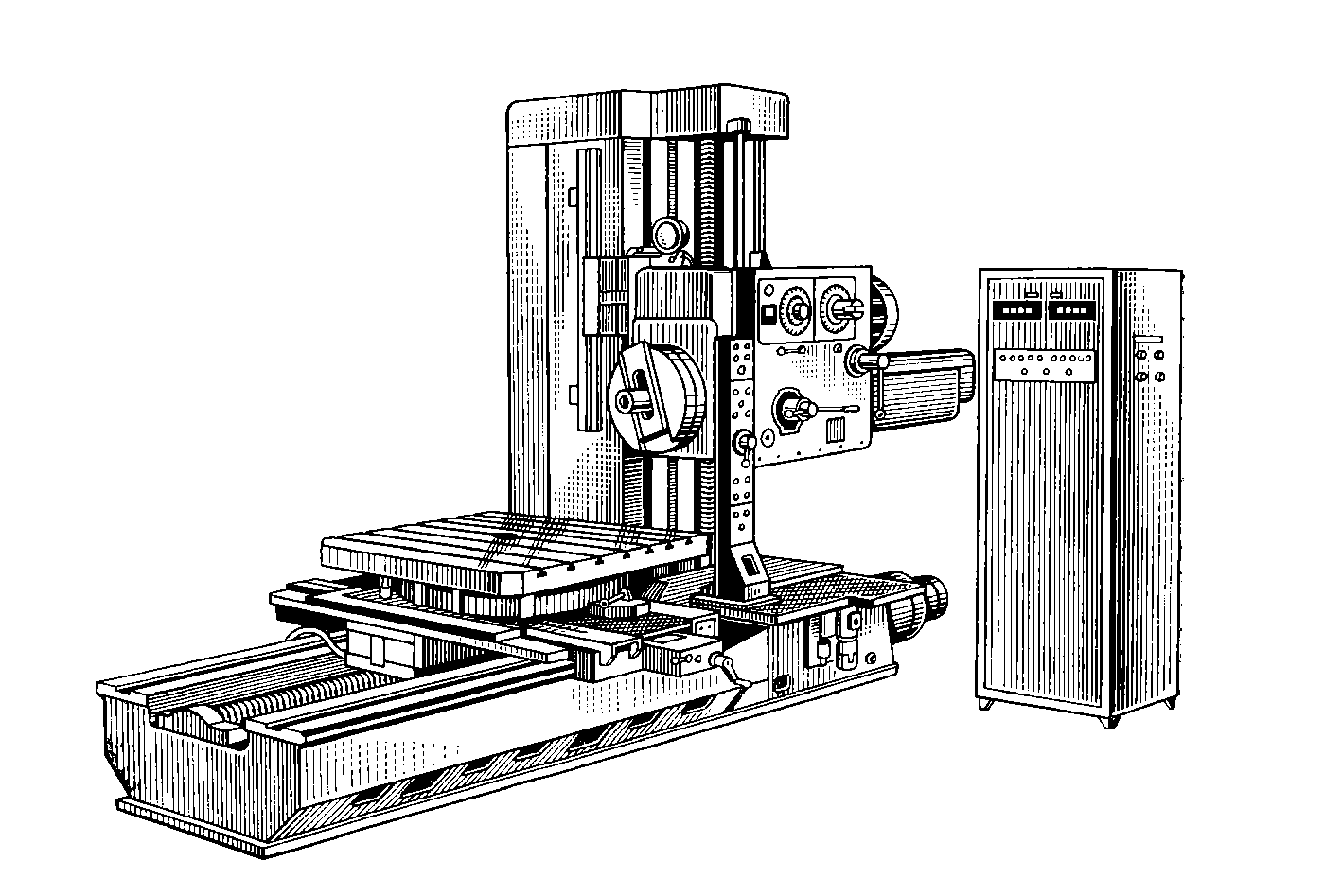

Первые модели универсальных горизонтально-расточных станков появились в начале прошлого столетия. Сегодня, пройдя ряд серьезных конструктивных преобразований, они превратились в производительные, мощные и функциональные устройства с широкой сферой применения, цена которых вполне приемлема даже для небольших предприятий.

Подробнее

  • Широкий диапазон оборотов шпинделя (23 ступени) от 7,1 до 1120 об/мин
  • Повышенный крутящий момент на шпинделе до 3350 Нм
  • 32 ступени рабочих подач по осям X, Y, Z, W, B
  • Увеличенные подачи до 2800 мм/мин позволяют значительно ускорить процесс обработки заготовки
  • Простота управления и обслуживания станка при помощи внедрения УЦИ
  • Качество продукции проверено многолетним опытом: на рынке свыше 113 лет
  • Поворотный стол с фиксацией 4х90°
  • Станок можно дополнительно оснастить угловым столом, вертикальной фрезерной головой, универсальной расточной головой, задней стойкой, системой УЦИ по всем координатам и др. важными доп. опциями
  • Станок идеально подходит для черновой обработки
  • Возможности автоматизации (автоматическая загрузка выгрузка заготовок и деталей)
  • Широкий диапазон скоростей вращения шпинделя от 30 до 10000 об/мин
  • Возможность использования инструментального конуса BT-50 дает возможность использования усиленных режимов резания
  • Увеличенные подачи до 2400 мм/мин позволяют значительно ускорить процесс обработки заготовки
  • Простота управления и обслуживания станка при помощи внедрения УЦИ
  • Относительно прост и неприхотлив, по сравнению со станками с ЧПУ, у UBM всегда остаётся бесспорное преимущество – более низкая цена
  • Широкий диапазон скоростей вращения шпинделя от 12 до 950 об/мин
  • Крутящий момент на шпинделе до 1100 Нм
  • Увеличение подачи до 3600 мм/мин позволяют значительно ускорить процесс обработки заготовки
  • Простота управления и обслуживания станка при помощи внедрения УЦИ
  • Относительно прост и неприхотлив, по сравнению со станками с ЧПУ, у TX всегда остаётся бесспорное преимущество – более низкая цена
  • Конструкция с двумя расточными узлами позволяет обрабатывать крупногабаритные тяжелые заготовки с двух сторон одновременно, тем самым увеличив производительность станка
  • Широкий диапазон скоростей вращения шпинделя от 30 до 1000 об/мин
  • Крутящий момент на шпинделе до 1600 Нм
  • Увеличенные подачи до 10000 мм/мин позволяют значительно ускорить процесс обработки заготовки
  • Простота управления и обслуживания станка при помощи внедрения УЦИ
  • Относительно прост и неприхотлив, по сравнению со станками с ЧПУ, у HCTK всегда остаётся бесспорное преимущество – более низкая цена
  • Конструкция с двумя расточными узлами позволяет обрабатывать крупногабаритные тяжелые заготовки с двух сторон одновременно, тем самым увеличив производительность станка
  • Широкий диапазон скоростей вращения шпинделя от 12 до 950 об/мин
  • Крутящий момент на шпинделе до 1100 Нм
  • Увеличенные подачи до 6600 мм/мин позволяют значительно ускорить процесс обработки заготовки
  • Простота управления и обслуживания станка при помощи внедрения УЦИ
  • Относительно прост и неприхотлив, по сравнению со станками с ЧПУ, у HCTX всегда остаётся бесспорное преимущество – более низкая цена
  • Широкий диапазон скоростей вращения шпинделя от 20 до 1600 об/мин
  • Крутящий момент на шпинделе до 865 Нм
  • Увеличенные подачи до 5000 мм/мин позволяют значительно ускорить процесс обработки заготовки
  • Простота управления и обслуживания станка при помощи внедрения УЦИ
  • Относительно прост и неприхотлив, по сравнению со станками с ЧПУ

Конструктивные особенности и преимущества, универсальных горизонтально-расточных станков

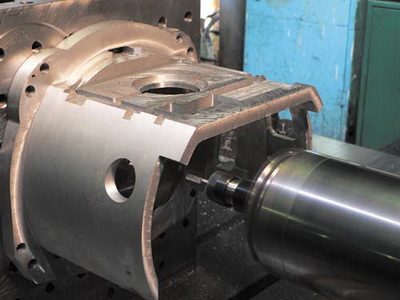

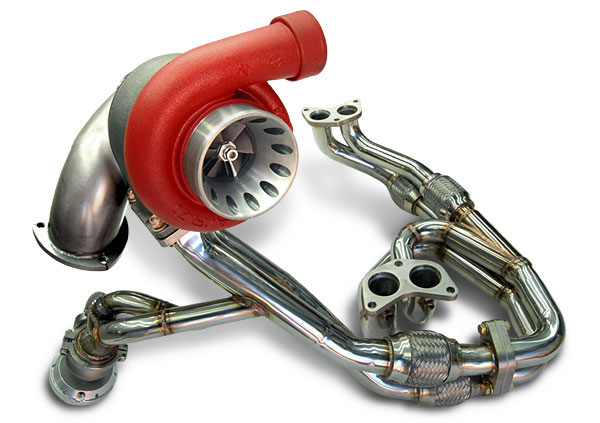

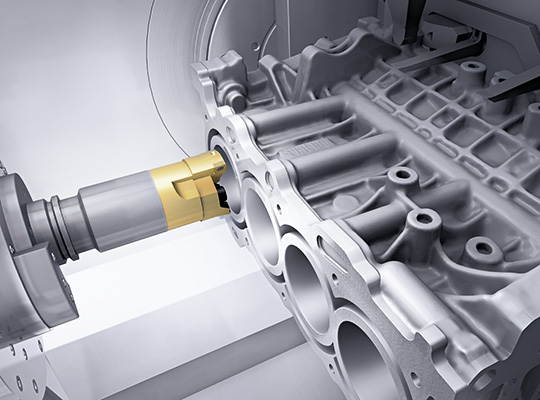

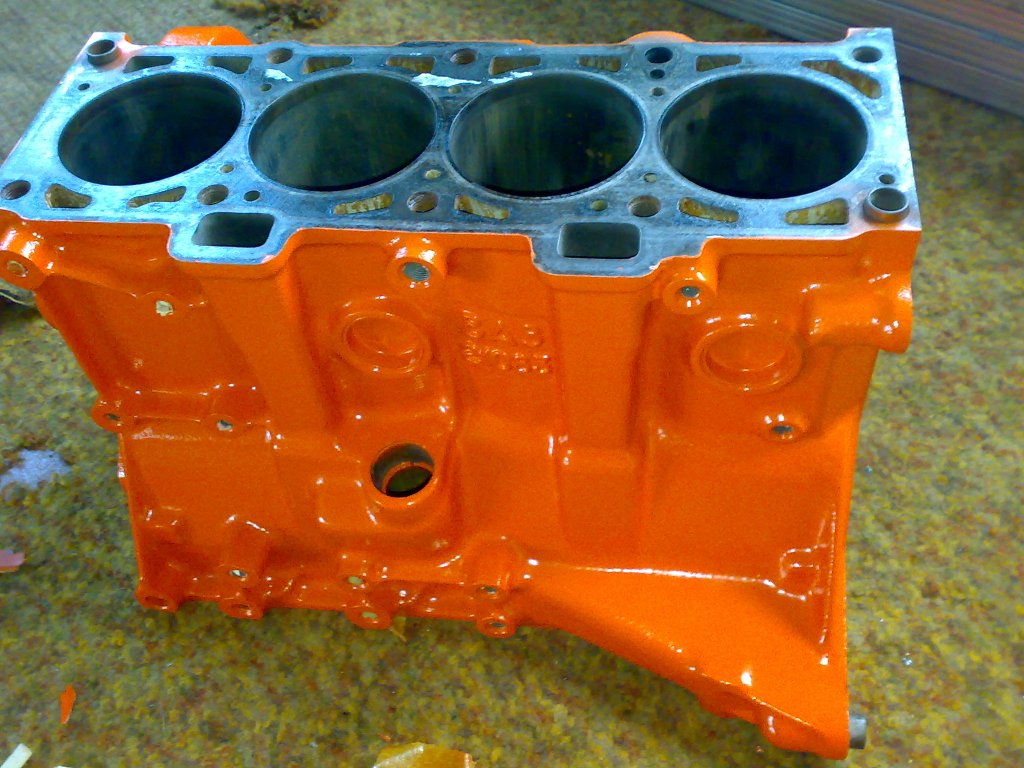

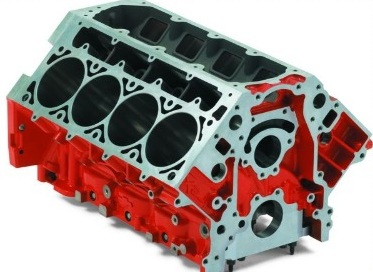

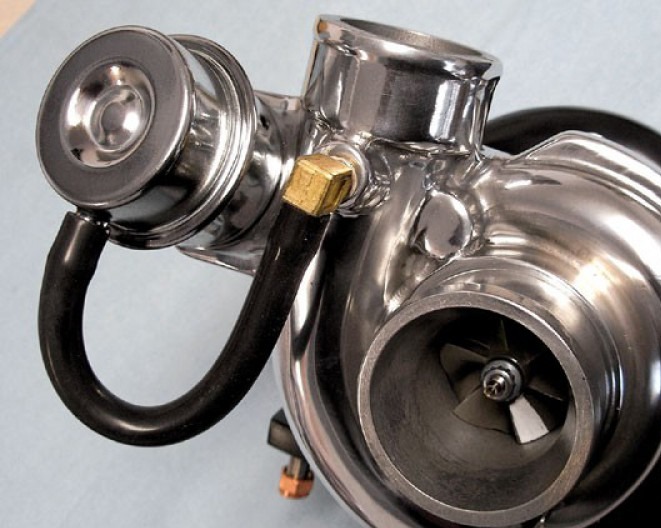

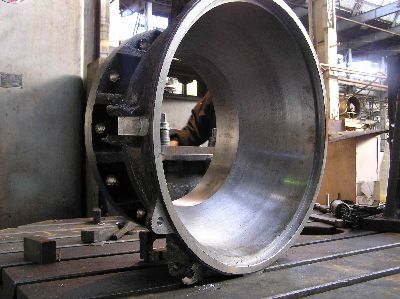

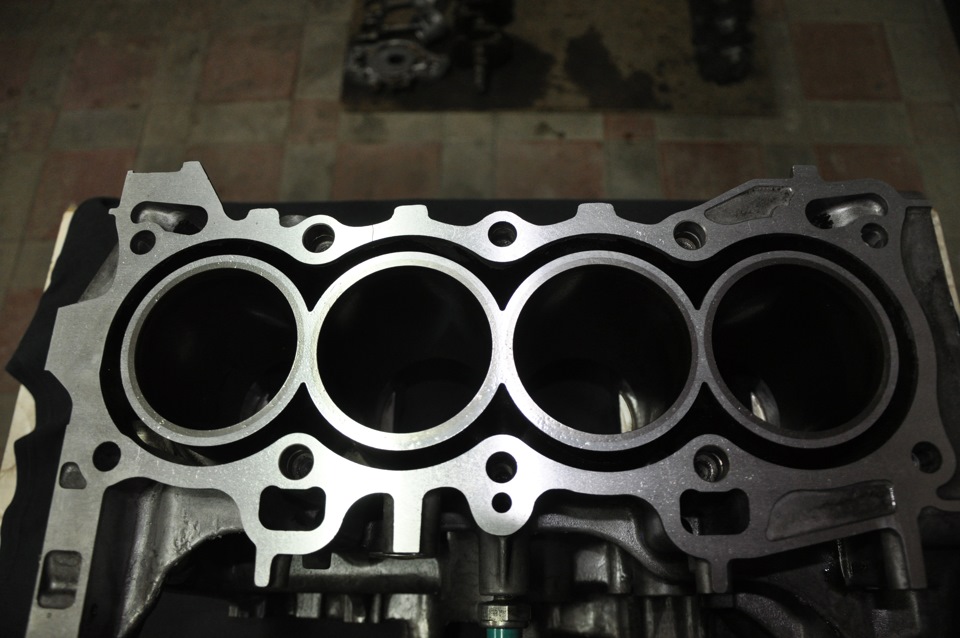

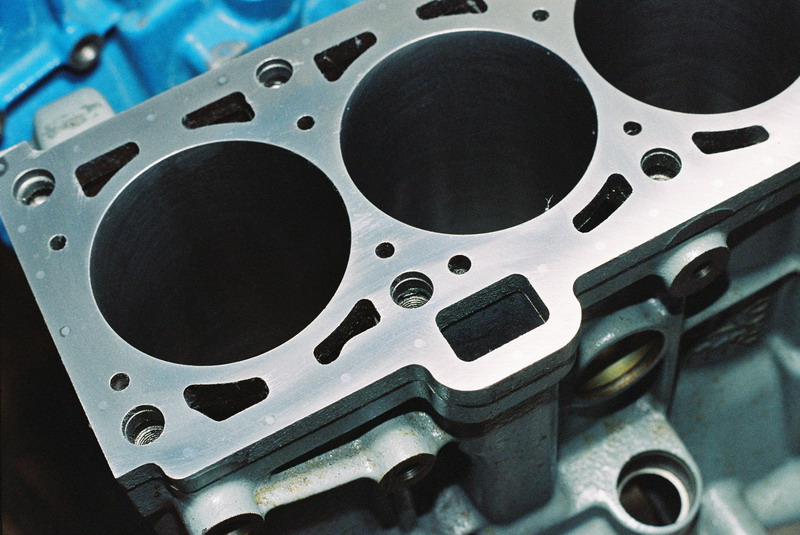

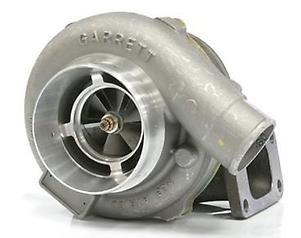

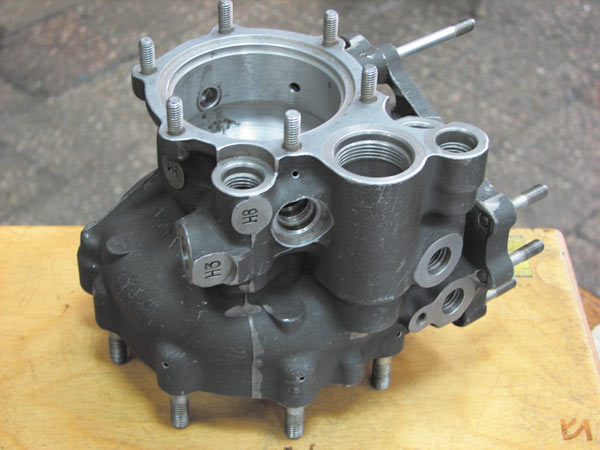

Основное назначение горизонтально-расточных станков – глубокая расточка отверстий. Чаще всего с их использованием изготавливаются корпуса редукторов и турбин, коробки передач и блоки цилиндров, электродвигатели и прочие аналогичные образцы деталей и комплектующих для различных отраслей машиностроения.

Говоря об особенностях универсальных моделей горизонтально-расточных станков, стоит отметить выдвижную конструкцию шпинделя и поворотный стол крестообразной формы. Выдвижной шпиндель имеет более жесткую конструкцию, чем у прочих аналогичных видов фрезерного оборудования. Это позволяет успешно выполнять высокоточную обработку заготовок сложной формы – блоков цилиндров или станин одновременно по всей длине крупной детали. Наличие задней поддерживающей стойки позволяет добиться избыточного биения режущего инструмента, тем самым компенсируя снижение интенсивности его воздействия из-за максимальной длины выдвижения шпинделя в рабочем положении. Это особенно важно в процессе изготовления посадочных мест подшипников валов, редукторов, корпусов и коробок передач, где необходимо обеспечить одинаковое воздействие по всей длине заготовки.

Чтобы повысить функциональность станков, на них устанавливают крестовый стол поворотной конструкции. Благодаря наличию задней стойки данное технологическое решение позволяет одновременно растачивать отверстия, например под подшипники, с противоположных сторон корпусной заготовки при ее повороте на 180 градусов. Справиться с проблемой некоторой потери точности при перемещении заготовки удалось благодаря технологии хиртового крепления на криволинейных зубцах и двухредукторной системе поворота стола с предварительным натяжением зубчатого зацепления.

Важное преимущество универсальных станков – адекватная стоимость, которую удается быстро компенсировать в условиях как мелкосерийного, так и единичного производства, где изготавливаются нестандартные модели деталей, инструментов и конструкций, а также – осуществляется их ремонт. Единственное требование, обязательное для выполнения при работе на данном оборудовании, - наличие в штате предприятия квалифицированных расточников высокой квалификации. В противном случае, рекомендуется использовать станки с ЧПУ, до минимума снижающие действие человеческого фактора.

Где купить универсальный горизонтально-расточный станок?

По вопросам приобретения оборудования свяжитесь с сотрудниками Ассоциации КАМИ. Квалифицированные специалисты готовы проконсультировать по вопросам выбора, транспортировки, подключения и эксплуатации, универсальных горизонтально-режущих станков, а также – по возможностям их применения в условиях конкретного производственного цеха.
