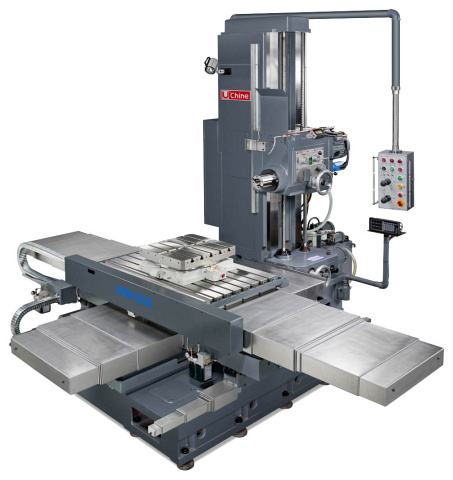

Универсальные горизонтально-расточные станик U’Chine. Серия UBM с УЦИ

U'Chine
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Ø шпинделя: 85 мм

Ось Х: 1400 - 2000 мм

Ось Y: 1200 - 1700 мм

Вес: до 10 500 кг

Преимущества 5

Широкий диапазон скоростей вращения шпинделя от 30 до 10000 об/мин

Возможность использования инструментального конуса BT-50 дает возможность использования усиленных режимов резания

Увеличенные подачи до 2400 мм/мин позволяют значительно ускорить процесс обработки заготовки

Простота управления и обслуживания станка при помощи внедрения УЦИ

Относительно прост и неприхотлив, по сравнению со станками с ЧПУ, у UBM всегда остаётся бесспорное преимущество – более низкая цена

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Универсальный горизонтально-расточной станок с неповоротным столом и возможностью установки индексного поворотного стола UBM представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с неповоротным столом и возможностью установки индексного поворотного стола, которые в настоящее время доступны на рынке. Благодаря современному дизайну, UBM является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. UBM осуществляет перемещение по 3 осям (X / Y / Z), однако, при желании заказчика станок можно оснастить индексным поворотным столом различных габаритов: в таком случае добавится 4 ось (B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на универсальном горизонтально-расточном станке UBM, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.

ПРЕИМУЩЕСТВА УНИВЕРСАЛЬНОГО ГОРИЗОНТАЛЬНО-РАСТОЧНОГО СТАНКА UBM:

  • Широкий диапазон скоростей вращения шпинделя 30 - 10 000 об/мин
  • Возможность использования инструментального конуса BT-50 дает возможность использования усиленных режимов резания
  • Увеличенные подачи до 2400 мм/мин позволяют значительно ускорить процесс обработки заготовки
  • Простота управления и обслуживания станка при помощи внедрения УЦИ
  • Относительно прост и неприхотлив, по сравнению со станками с ЧПУ, у UBM всегда остаётся бесспорное преимущество – более низкая цена

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство, оборонно-промышленный комплекс и многие др. виды деятельности.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

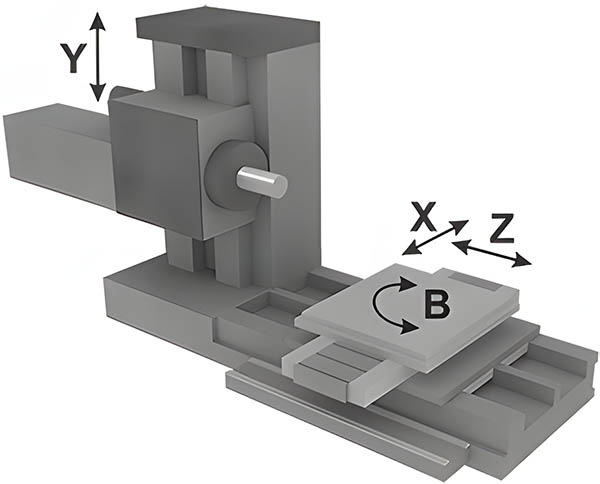

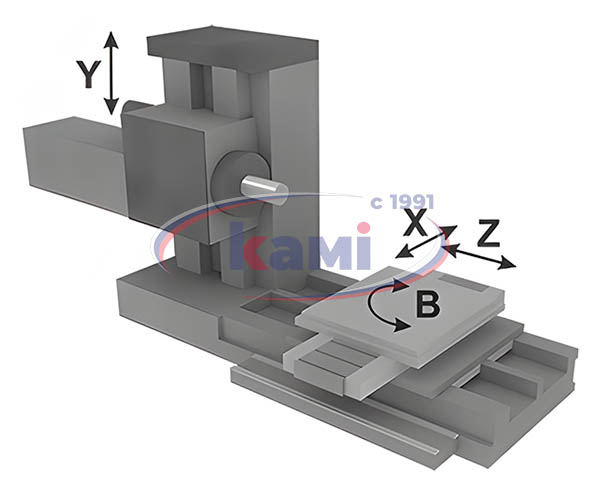

СХЕМА ОБРАБОТКИ:



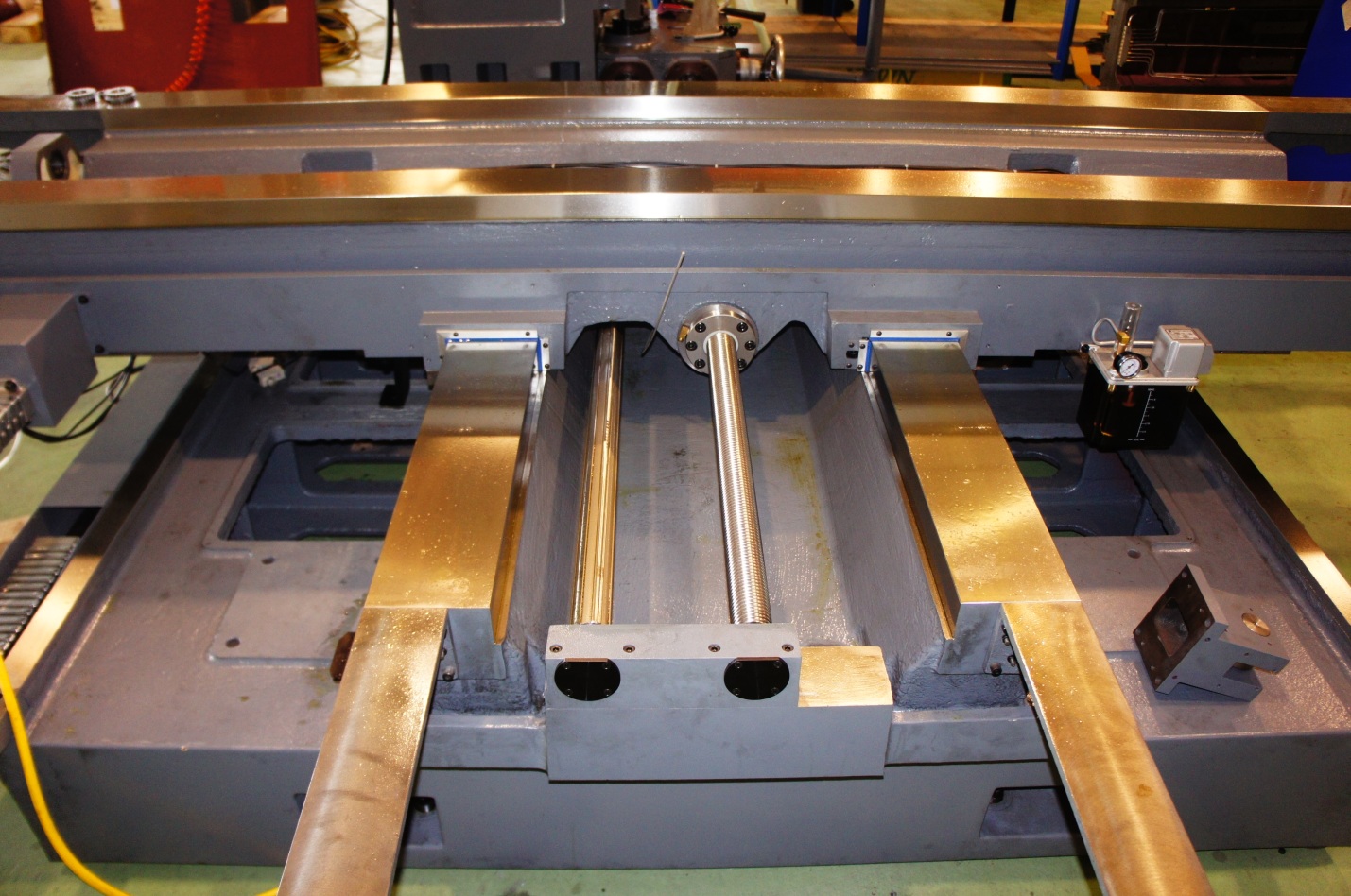

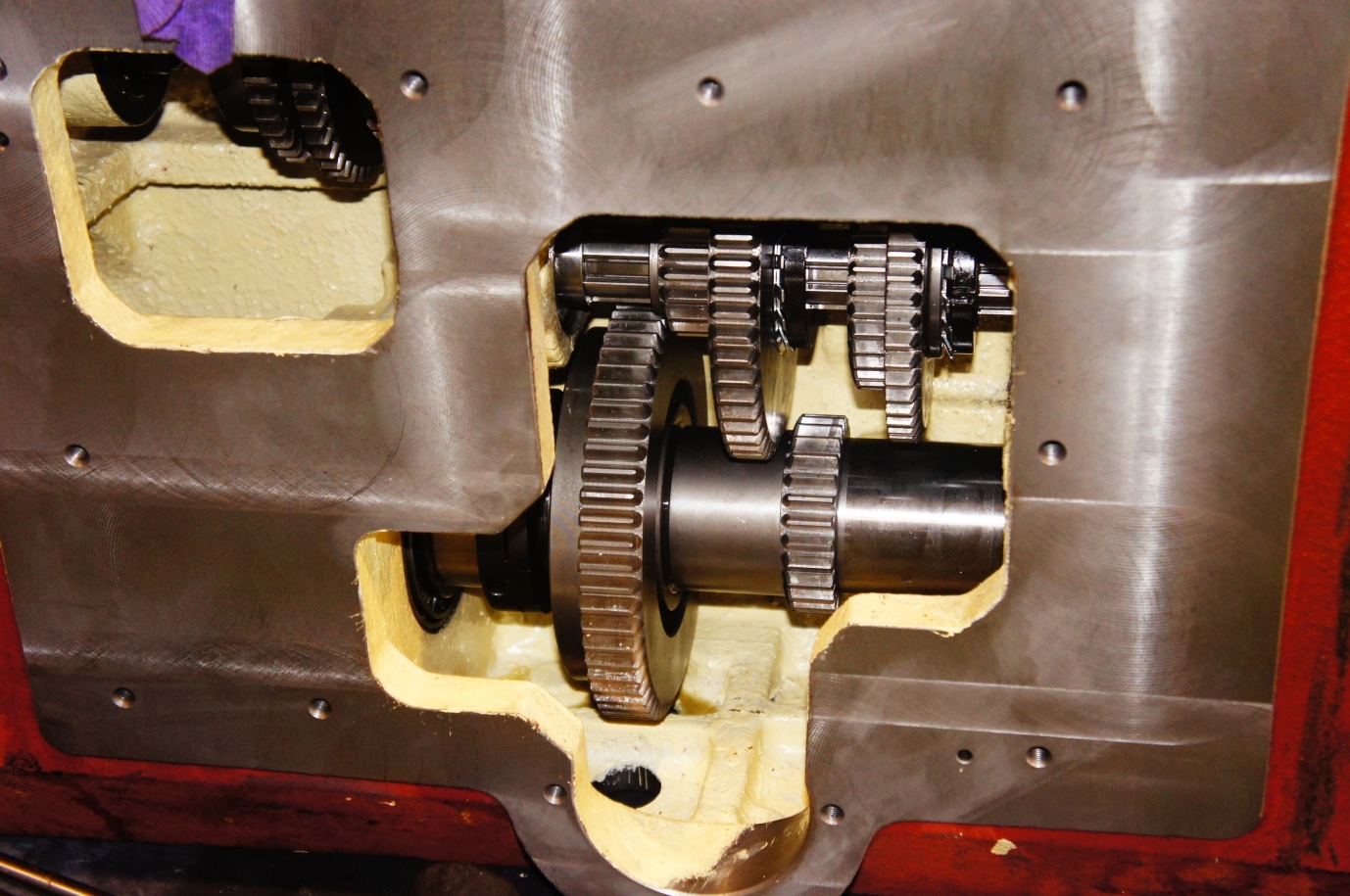

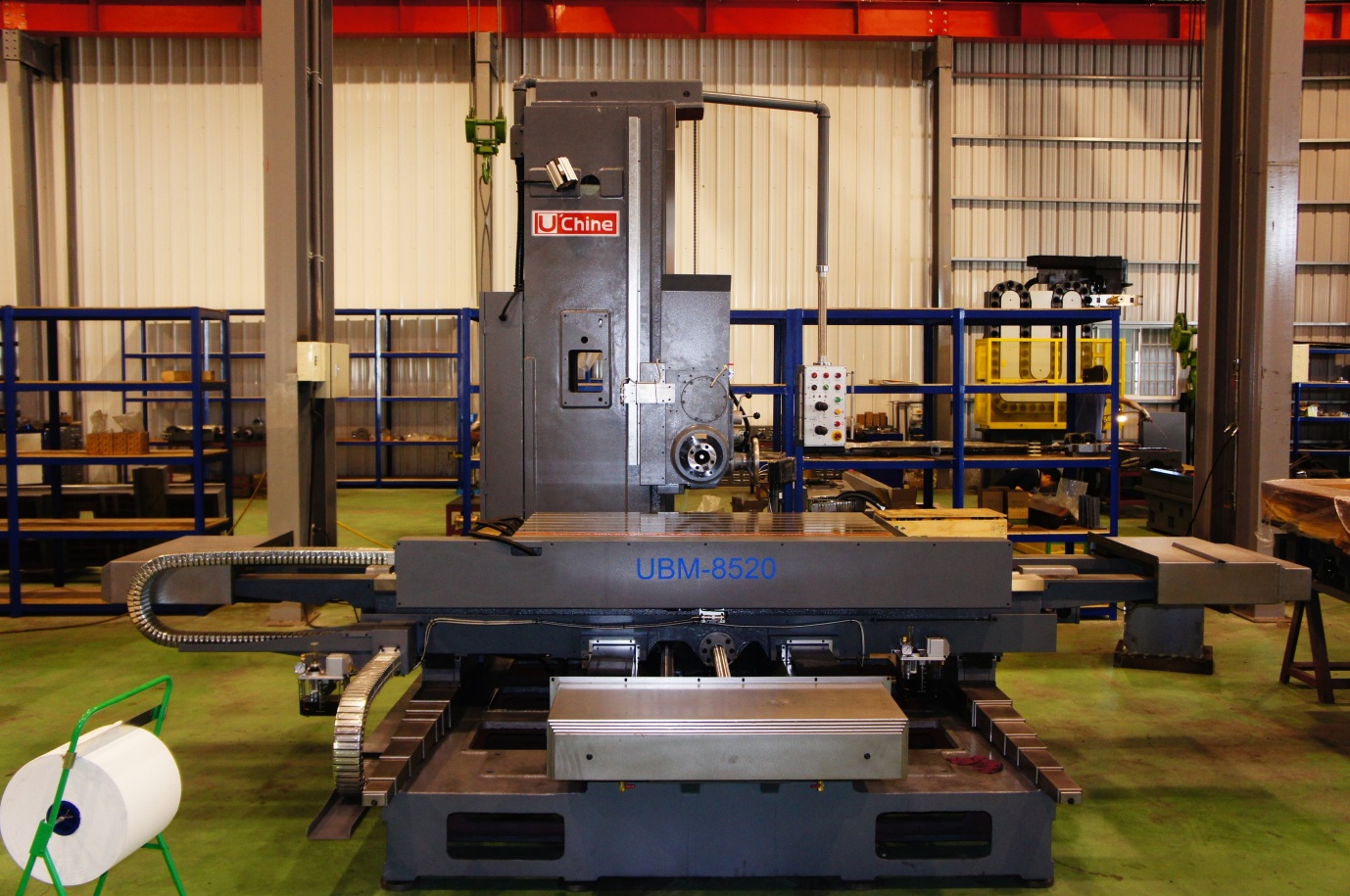

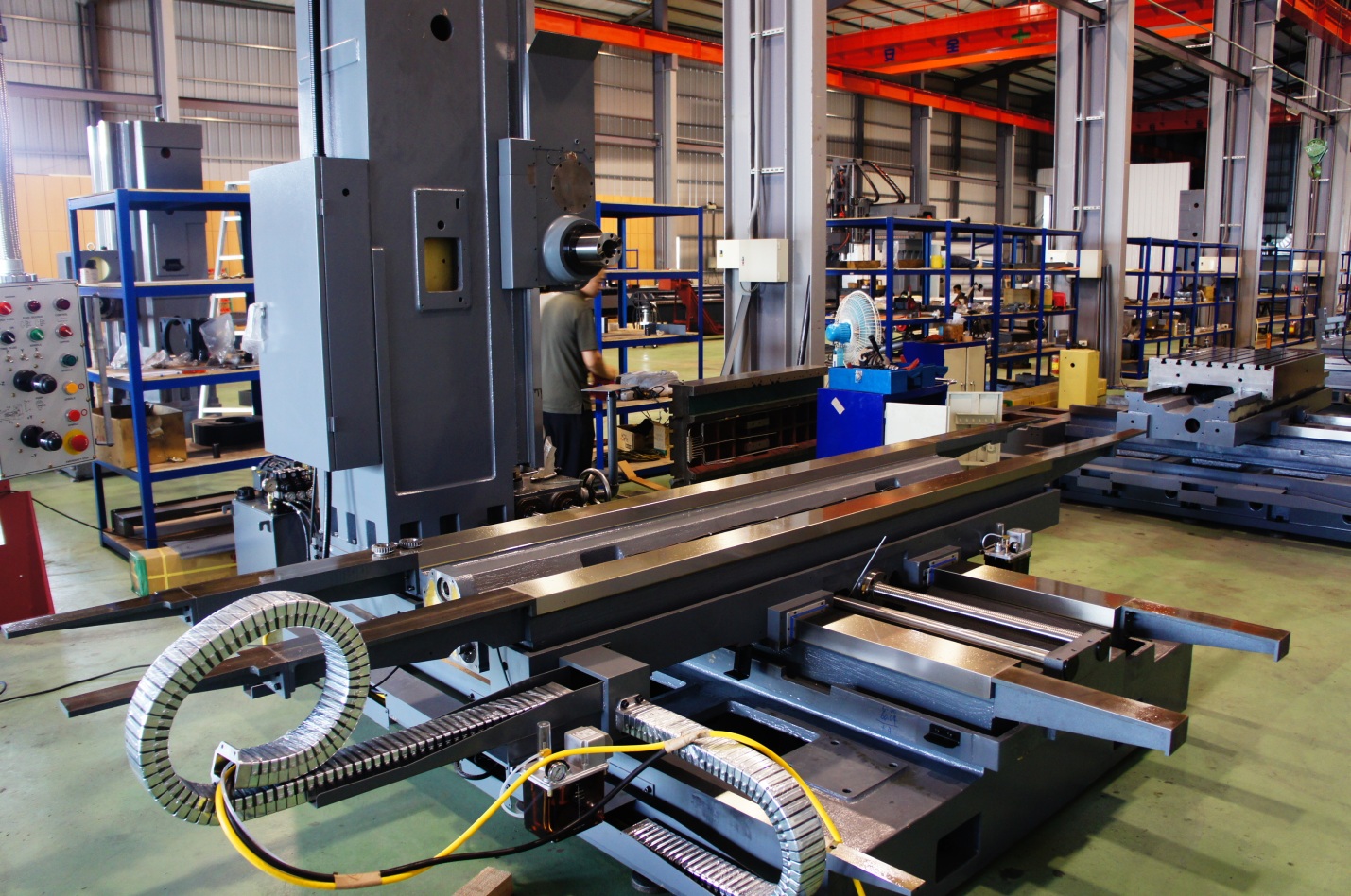

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

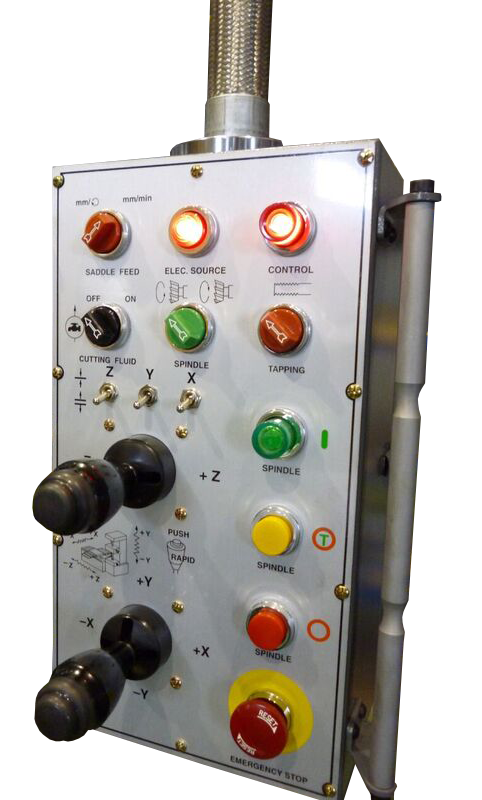

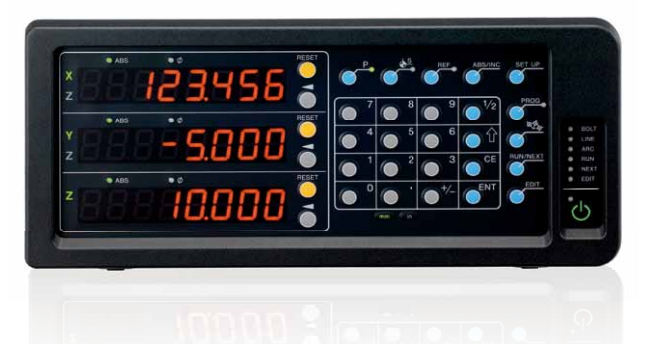

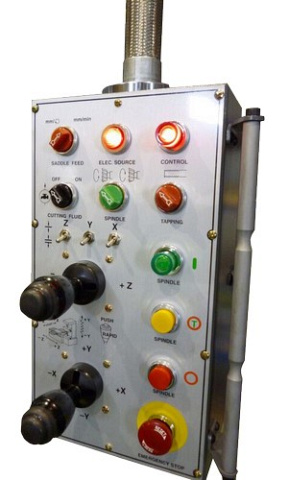

Универсальный горизонтально-расточной станок с неповоротным столом и возможностью установки индексного поворотного стола UBM может управляться простым кнопочным пультом либо пультом с УЦИ (устройством цифровой индикации). Как правило, УЦИ отображает 3 координаты, 4-х координатные исполнения универсальных горизонтально-расточных станков изготавливаются под заказ.

Рабочий стол и шпиндельная стойка универсального фрезерно-расточного станка UBM имеют общий фундамент, при этом стол имеет 2 степени свободы: горизонтальную подачу в двух направлениях, вращение вокруг вертикальной оси (3 степень свободы) осуществляется за счет установки индексного поворотного стола, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки универсального расточного станка.

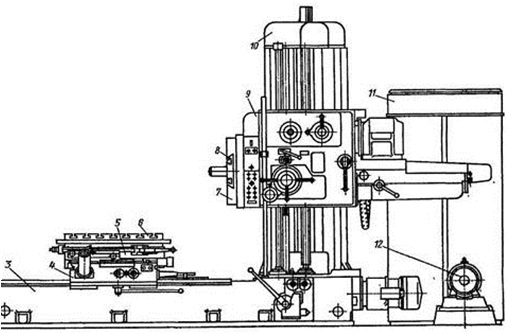

КОНСТРУКТИВНЫЕ ОБОЗНАЧЕНИЯ:

Станина (3)

Стол (4)

Верхний суппорт (5)

Поворотный стол (6)

Планшайба (7)

Механизм радиального перемещения суппорта (8)

Уравновешенная шпиндельная бабка (9)

Стойка (10)

Электрошкаф (11)

Вентилятор (12)





Модификация

UBM-8514

UBM-8516

UBM-8520

Тип управления

УЦИ

УЦИ

УЦИ

Диаметр рабочего шпинделя, мм

85

85

85

Конус шпинделя

NT-50 (BT-50)

NT-50 (BT-50)

NT-50 (BT-50)

Диапазон оборотов рабочего шпинделя, об/мин

30 - 1500 / 30 - 10 000

30 - 1500 / 30 - 10000

30 - 1500 / 30 - 10000

Крутящий момент на шпинделе, Нм

498

498

498

Перемещение по оси X, мм

1400

1600

2000

Перемещение по оси Y, мм

1200 / 1400

1200 / 1400

1400 / 1700

Перемещение по оси Z, мм

1000

1000

1200 / 1400

Перемещение рабочего шпинделя по оси W

Ускоренная подача по оси X, мм/мин

2400

2400

2400

Ускоренная подача по оси Y, мм/мин

2400

2400

2400

Ускоренная подача по оси Z, мм/мин

2400

2400

2400

Ускоренная подача по оси W

Количество позиций инструментального магазина

Продолжительность смены инструмента

Габариты поворотного стола, мм

800 х 1100

800 х 1100

800 х 1400

Грузоподъемность стола, кг

1500

1500

2000

Размеры Т-пазов, мм

7 х 20 х 100

7 х 20 х 100

7 х 20 х 100

Мощность главного шпинделя, кВт

5,5 / 7,5

5,5 / 7,5

7,5

Тип подачи оси B

ручной

ручной

ручной

Скорость вращения оси B

Выдвижение четырехгранного ползуна V

Габаритные размеры

Длина, мм

4149

4149

4373

Ширина, мм

3068

3470

4330

Высота, мм

2815

2815

3065

Вес, кг

7200

7200

10 500
