Универсальный горизонтально-расточный станок IRONMAC IH-110 NC

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
IH-110 NC

Ø шпинделя: 110 мм

Ось Х: 1600 мм

Ось Y: 1200 мм

Вес: 14 000 кг

Преимущества
  • Жесткий азотированный шпиндель с конусом ISO-50
  • 4-ступенчатый редуктор
  • Мощность шпинделя 15 кВт
  • Крутящий момент планшайбы 1960 Нм
  • Выдвижение шпинделя W-600 мм
  • Чугунная колонна с противовесом
  • Направляющие скольжения
  • Поддержка УЦИ до 5-ти осей
Назначение

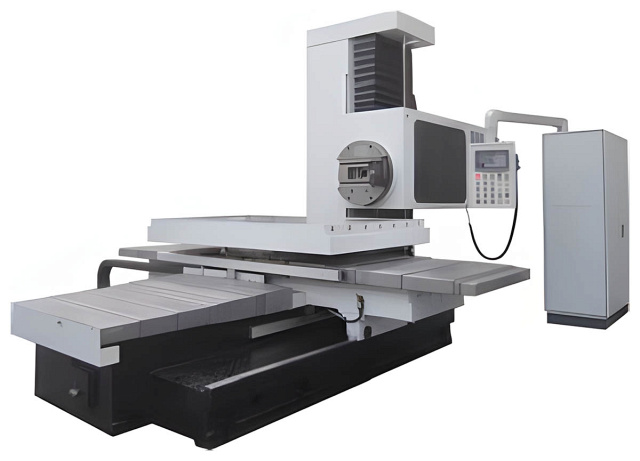

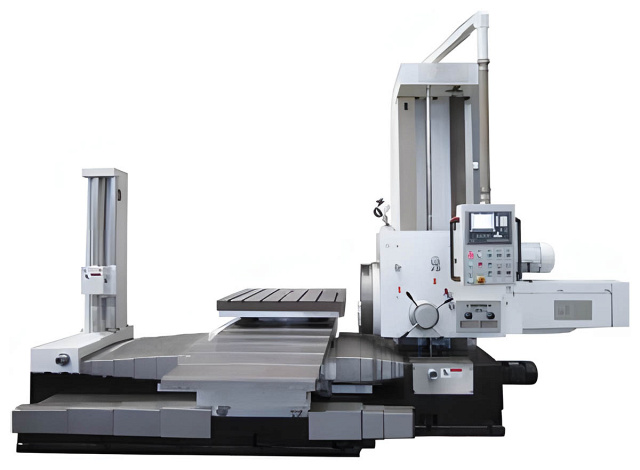

Универсальный горизонтально-расточной станок с поворотным столом IH-110 NC представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-110 NC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. IH-110 NC осуществляет перемещение по 5 осям (X, Y, Z, W и B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на универсальном горизонтально-расточном станке IH-110 NC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.

Область применения

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

Конструктивные особенности

Станок оснащается устройством цифровой индикации, которая позволяет точно определять положение инструмента и детали в зоне обработки, повышая производительность и точность обработки.

Доступны следующие модификации(Линейный энкодер):

  • 1-осевая система УЦИ (ось W)
  • 2-осевая система УЦИ (оси X/Y)
  • 3-осевая система УЦИ (оси X/Y/Z)
  • 4-осевая система УЦИ (оси X/Y/Z/B)
  • 5-осевая система УЦИ (оси X/Y/Z/W/B)

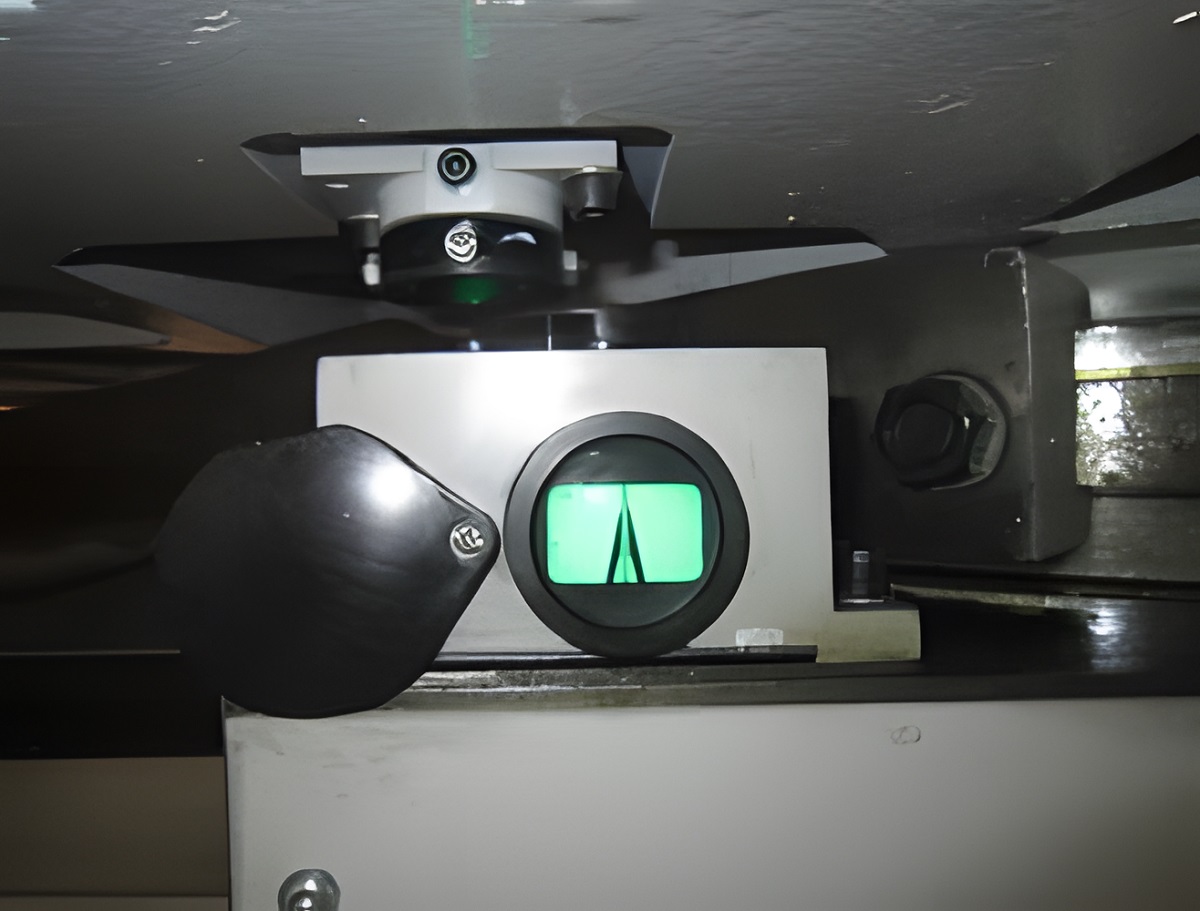

Станок в стандартной комплектации оснащен оптическим проектором для точного позиционирования в точках 90°, 180°, 270° и 360° для резки под разными углами. (Он не используется, если установлен энкодер-уци оси B.)

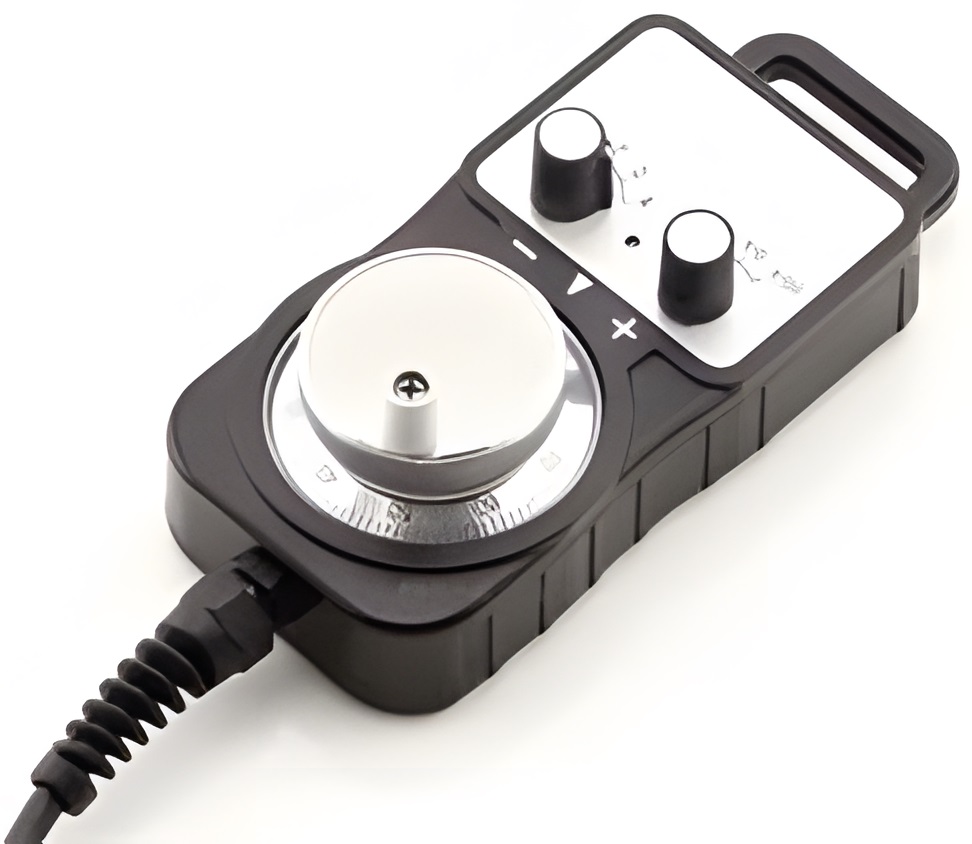

Предназначен для удобства эксплуатации и настройки инструмента.

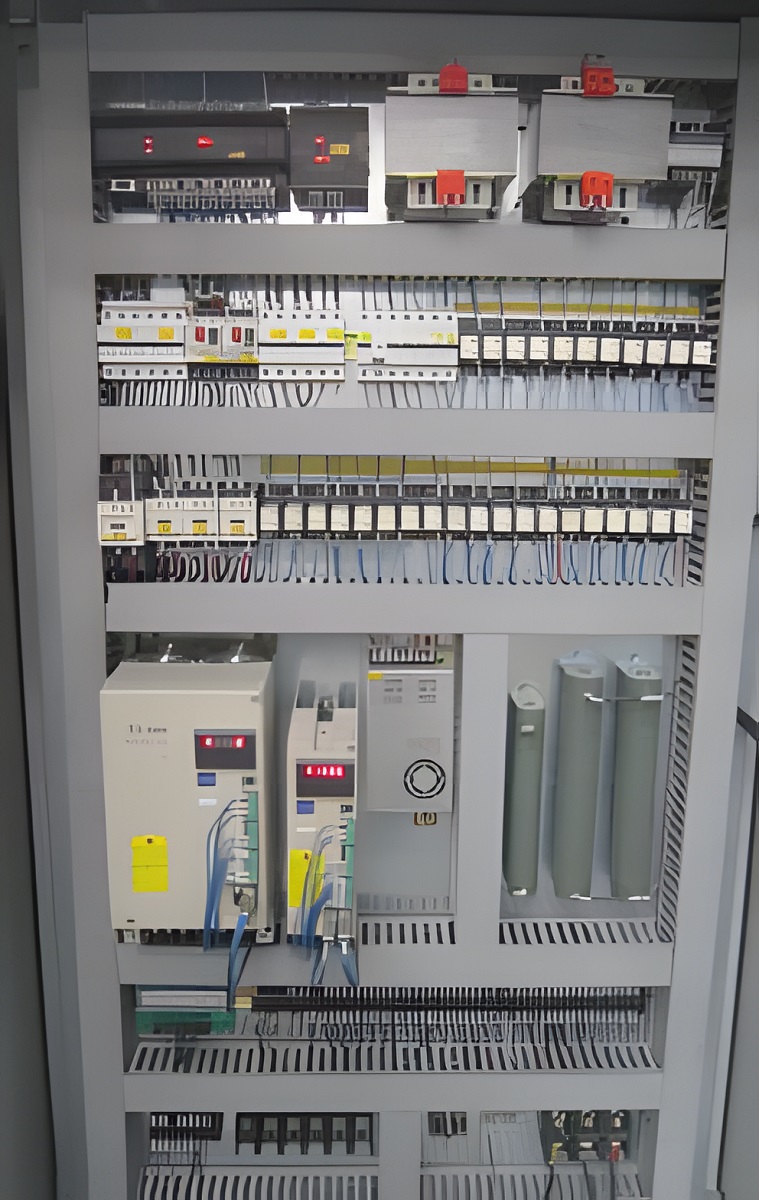

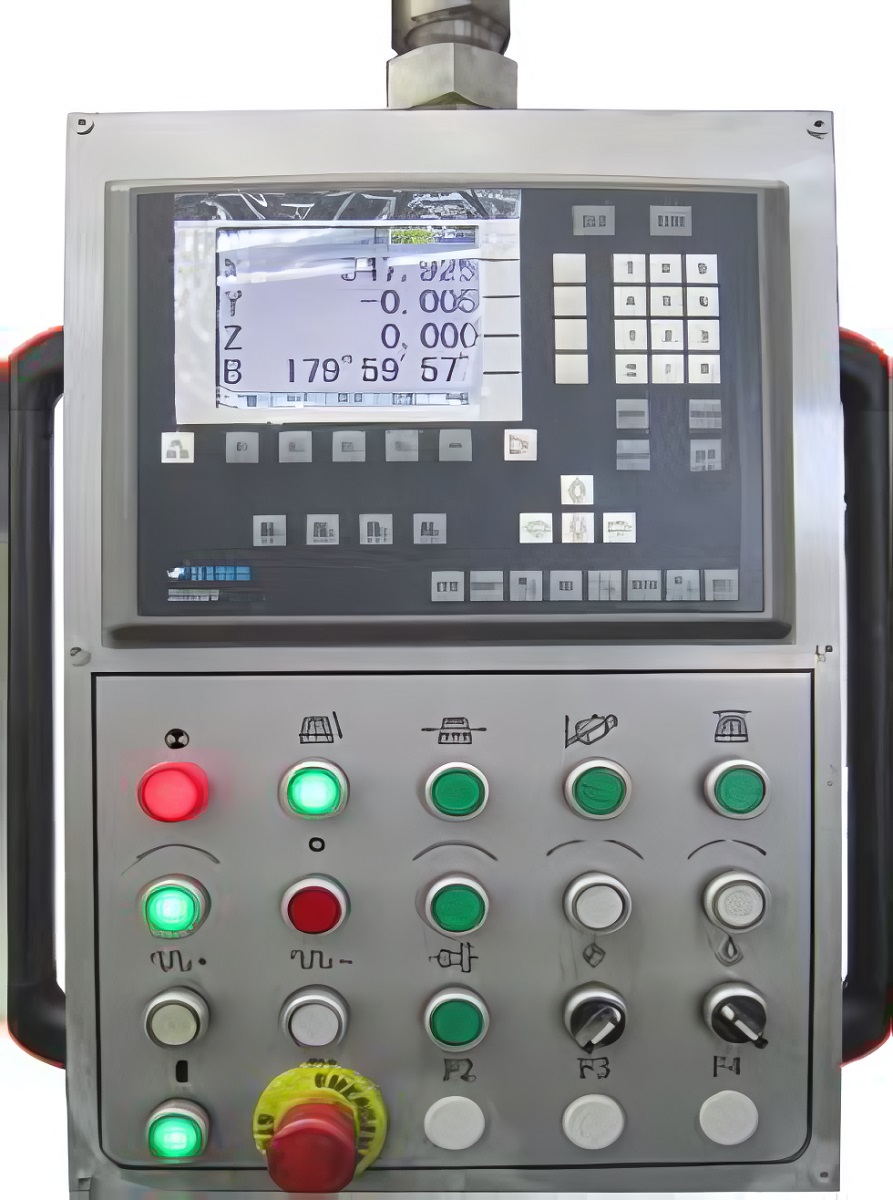

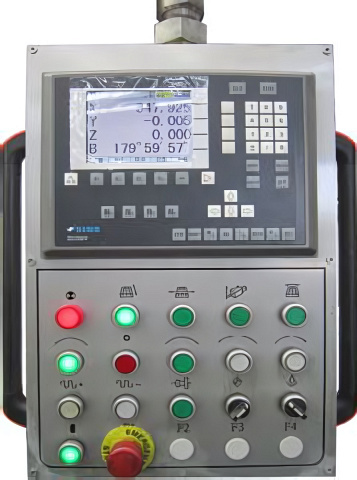

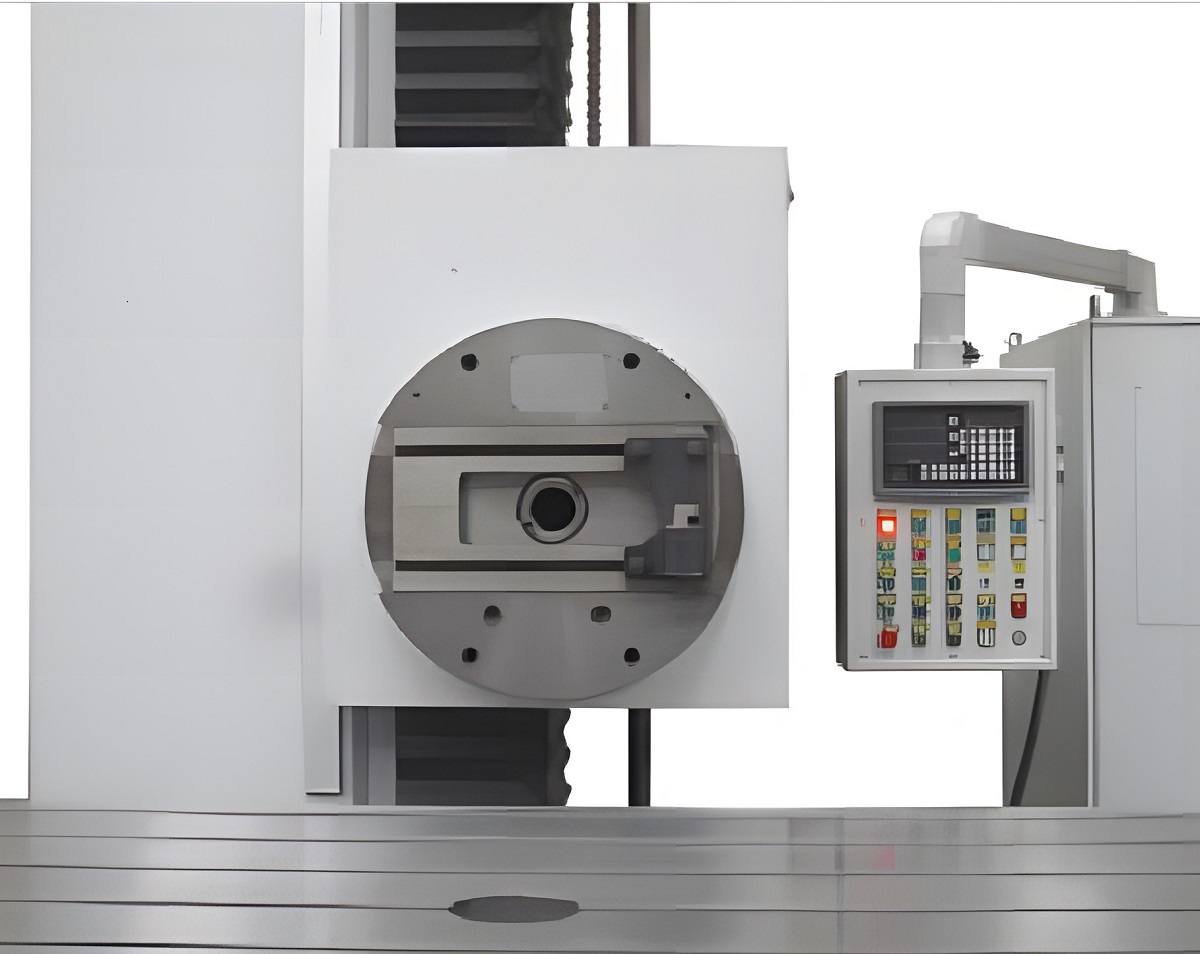

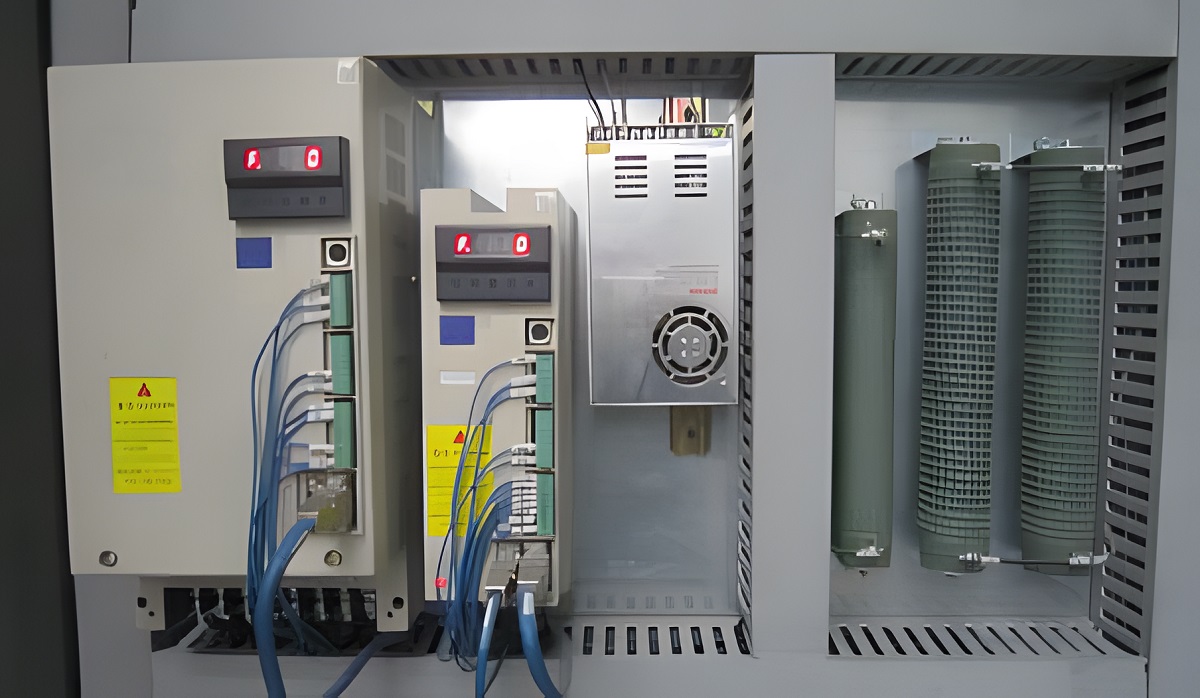

В станке используется надежная и оптимизированная электрическая система. Электрические компоненты в основном размещены в электрическом шкафу. Для облегчения работы, на панели управления размещены кнопки управления.

  • Большой электрошкаф для отвода тепла и обслуживания.
  • Аккуратная проводка и четкая маркировка в герметичном шкафу, обеспечивающем защиту от проникновения пыли и влаги.
  • Используется поворотная подвесная кнопочная панель управления (Другая конструкция панели также может быть выполнена по индивидуальному заказу).

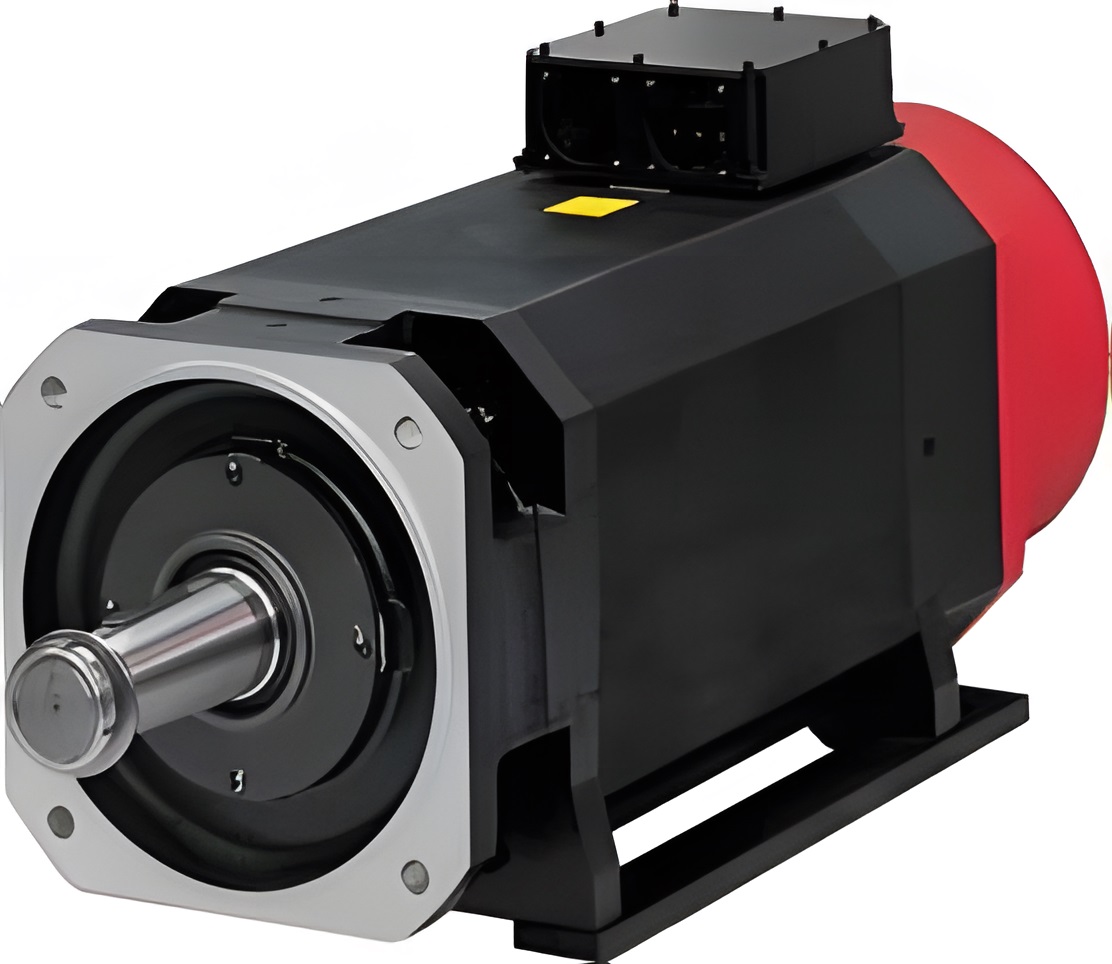

Установлен серводвигатель переменного тока большей мощности и 4-ступенчатый редуктор. Для приведения в действие коробки скоростей и зацепления шестерен на разных ступенях переключения используются гидравлические цилиндры. Другой серводвигатель переменного тока установлен на станине для подачи осей. Регулировка скорости каждой ступени достигается с помощью двигателя шпинделя и блока сервопривода

  • Серводвигатель шпинделя с цифровым приводом для регулирования скорости.
  • 4-ступенчатый редукторный механизм отвечает разнообразным потребностям резки, т. е. обеспечивает высокий выходной крутящий момент при работе на низкой скорости или большую мощность при работе на высокой скорости.
  • Переменная скорость подачи подходит для разнообразной резки различных материалов.

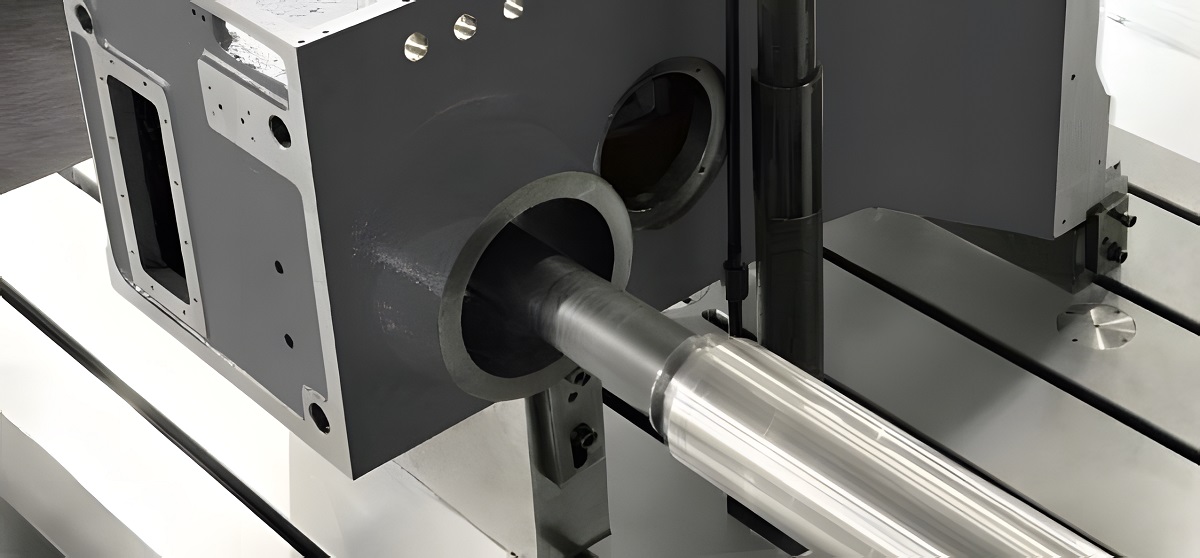

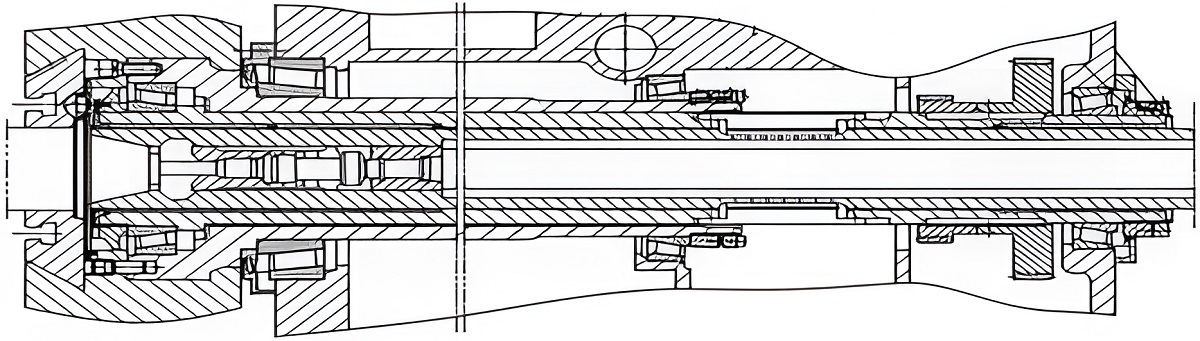

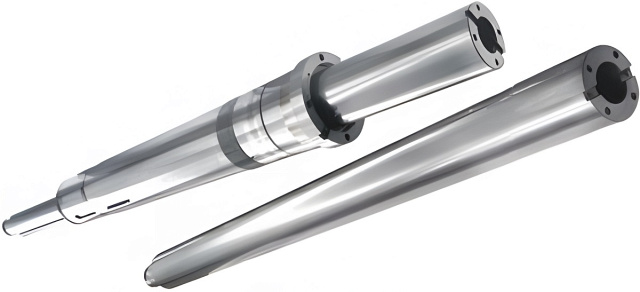

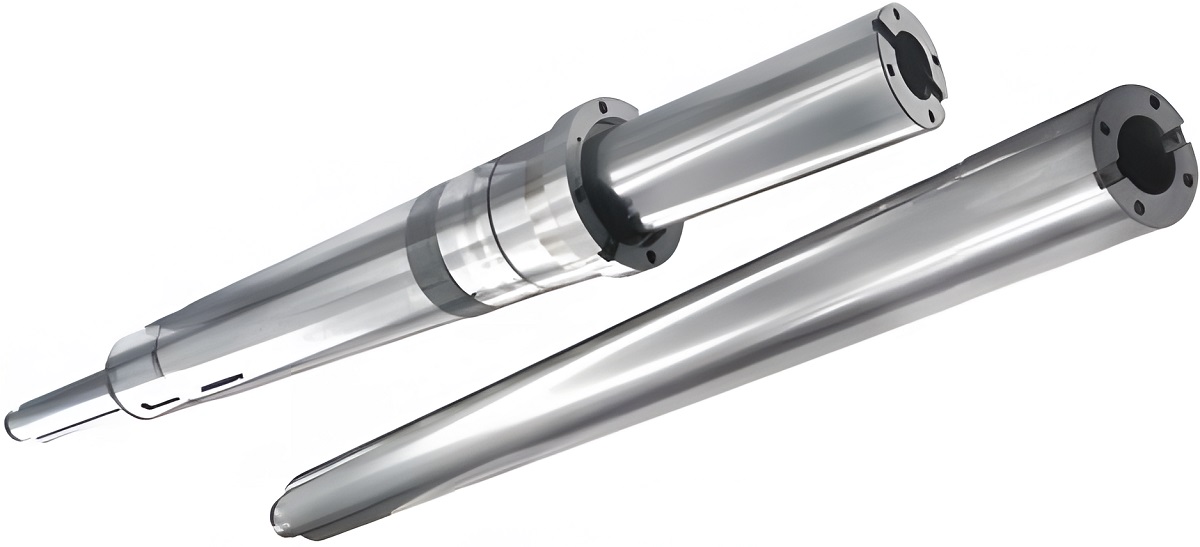

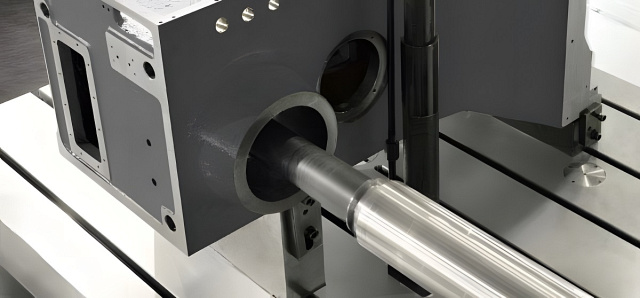

Шпиндель изготовлен из рафинированного и азотированного сплава 38CrMoAlA, обладающего высокими характеристиками износостойкости. Шпиндель прецизионно отшлифован и отполирован. Высокоскоростные, высокоточные и прочные конические роликоподшипники используются для поддержки шпинделя и обеспечения плавного вращения.

  • Шпиндель изготовлен из азотированной легированной стали 38CrMoAlA и имеет высокую износостойкость и точность.
  • Шпиндель отшлифован и отполирован для обеспечения плавной подачи.
  • Шпиндель с конусом ISO 50, совместим с различными стандартными режущими инструментами без необходимости дополнительных переходников, а режущий инструмент зажимается с помощью предварительно нагруженных тарельчатых пружин, в то время как разжатие осуществляется с помощью гидравлики с большим усилием).
  • В шпинделе установлены конические роликовые подшипники, обеспечивающие высокую режущую способность.
  • Планшайба предназначена для растачивания больших отверстий или фрезерования поверхностей.
  • Доступны различные держатели инструментов для повышения производительности шпинделя и планшайбы, т. е. торцевые/фрезерные держатели, универсальные расточные головки и т. д.

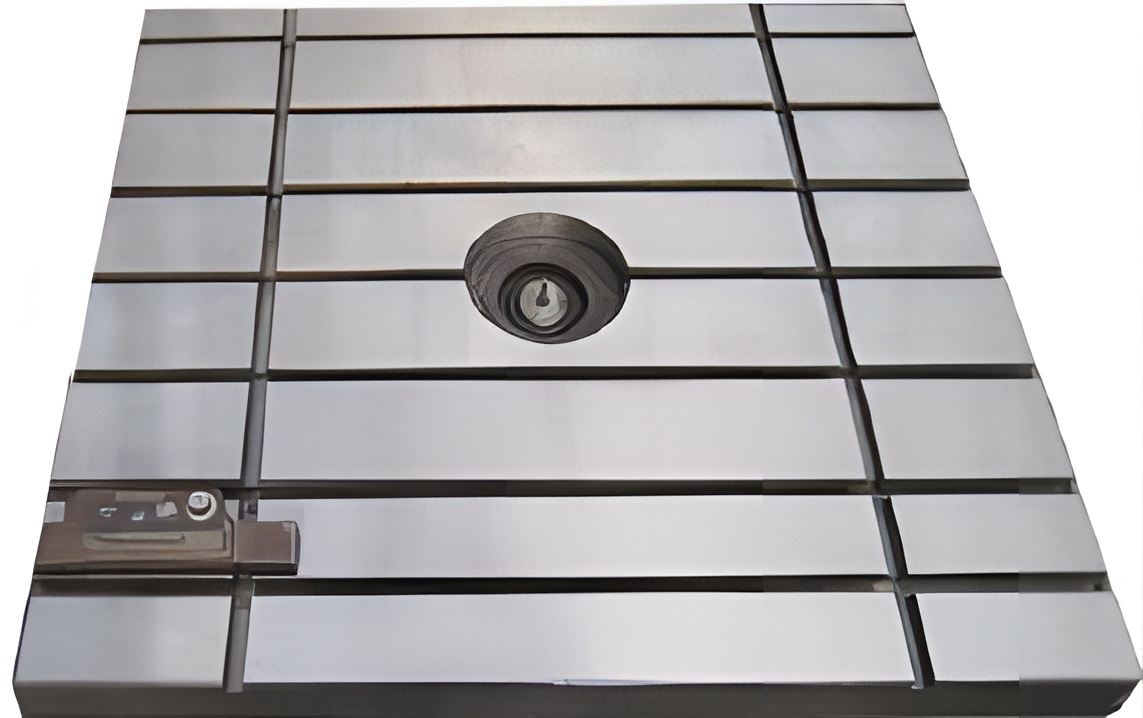

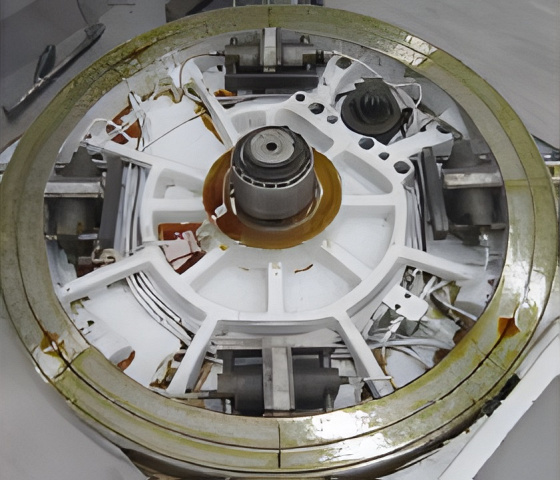

Стол установлен сверху на поперечном суппорте (движется по оси X), а последний установлен на суппорте, который перемещается по направляющим станины в продольном направлении (ось Z). Стол вращается на гидростатическом подшипнике поперечного суппорта большого диаметра с оптическим проектором и четырьмя блоками позиционирования, установленными в точках 90°, 180°, 270° и 360° для точного индексирования и позиционирования. Стол можно легко заблокировать и разблокировать.

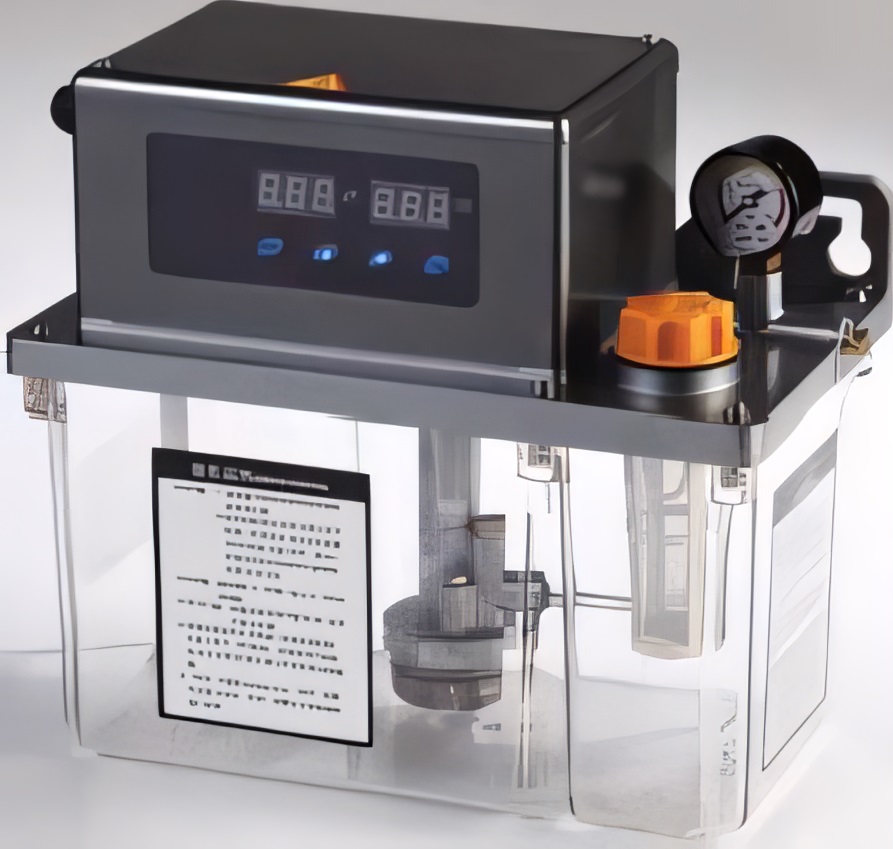

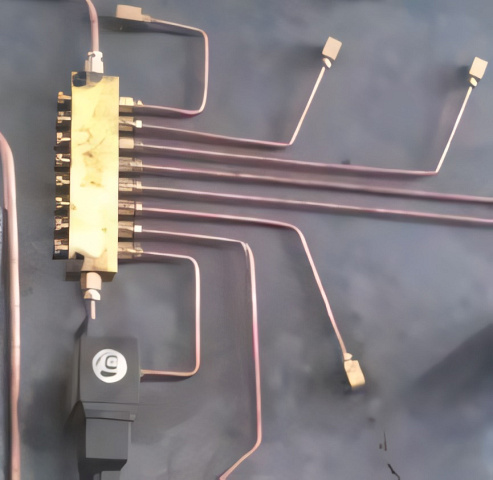

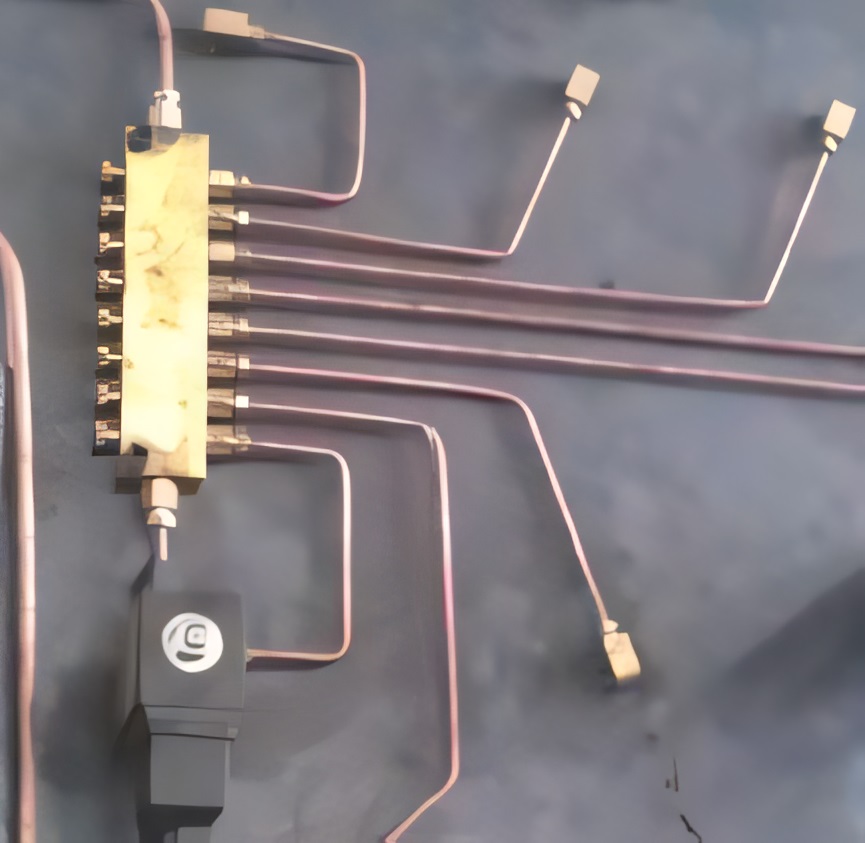

Смазочные масла подаются в различные точки движущихся компонентов и подшипников. Применяется автоматический лубрикатор с реле времени, чтобы обеспечить достаточное количество масла на направляющих скольжения, сохранить определенную масляную пленку и избежать возможных повреждений. Чистые трубопроводы и надлежащее уплотнение предотвращают утечку масла.

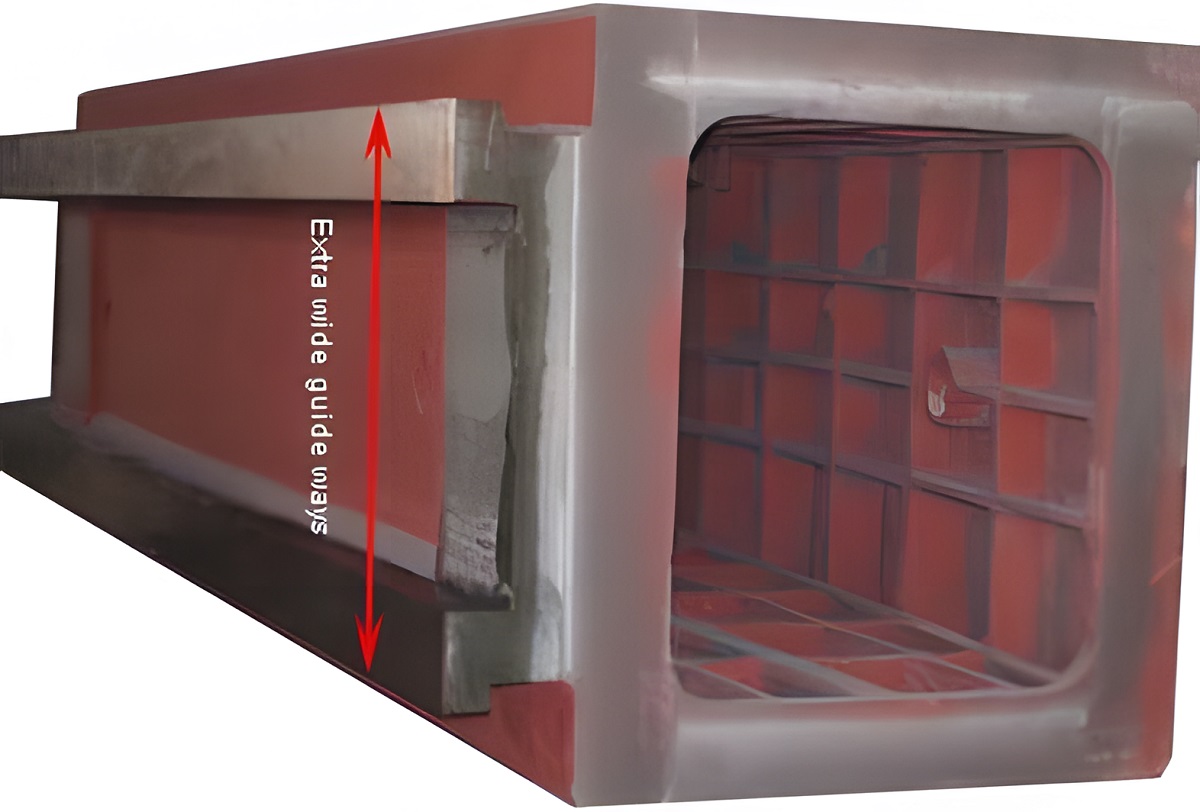

Колонна с частыми ребрами жесткости изготовлена из высококачественного чугуна, что повышает устойчивость к скручиванию и гарантирует стабильную производительность резки. Широкие направляющие скольжения закалены и имеют большое расстояние между собой.

Станок состоит из колонны, передней бабки, станины, суппорта, поперечного суппорта, стола, планшайбы и панели управления. Жесткая и надежная конструкция из чугуна обеспечивает превосходную виброустойчивость станка и высокую режущую способность. Станины станков изготовлены из высококачественного чугуна с обработкой смоляным песком и старением для снятия напряжений. Колонна крепится к станине болтами с помощью очень широких направляющих, которые поглощают вибрацию. Передняя бабка устанавливается на передней стороне колонны и перемещается по направляющим колонны вертикально. Она сбалансирована блоком противовеса для повышения производительности резки. Стол перемещается по направляющим станины и вращается на поперечном суппорте для обработки под разными углами.

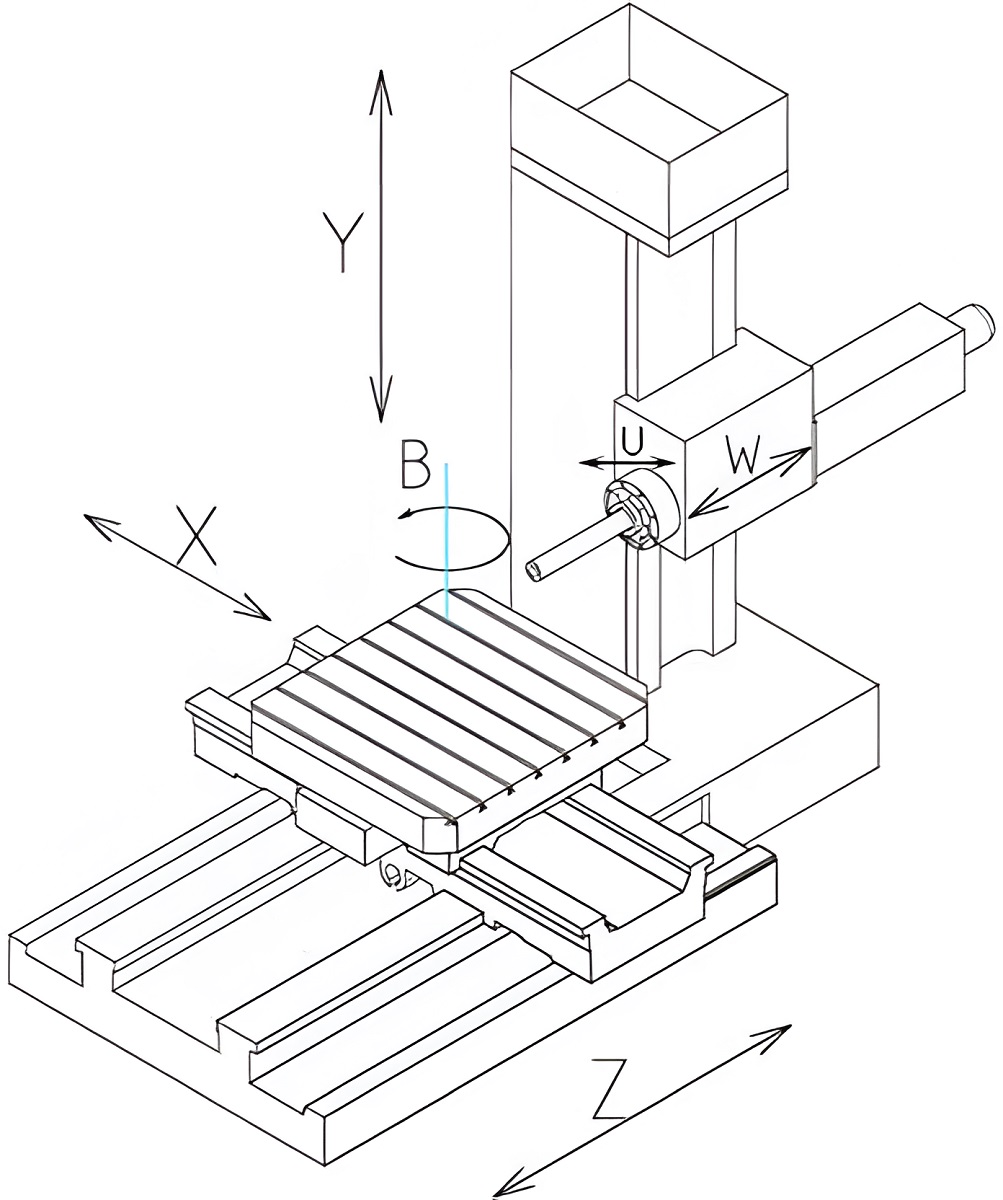

  • Ось X – поперечное перемещение стола.
  • Ось Y – Вертикальное перемещение передней бабки.
  • Ось Z – Продольное перемещение стола.
  • Ось W – Осевое перемещение пиноли шпинделя.
  • Ось B – вращение стола.
  • Ось U - Радиальное перемещение ползуна.
Комплектация
Стандартная
Маслоуплотнительное кольцо
Скребок
Манометр
Концевой выключатель
Лампа освещения
Контактор, реле, выключатель, кнопка
Масляный фильтр
Cерводвигатель переменного тока большей мощности и 4-ступенчатый редуктор
Встроенный программируемый логический контроллер (ПЛК)
Передняя бабка сбалансирована блоком противовеса
Автоматическая система смазки
Встроенная планшайба входит в стандартную комплектацию
Поворотная панель управления с централизованными кнопками и переключателями
Автоматическая система смазки
Встроенная планшайба
Дополнительная
Оправка для торцевой фрезы
Удлинитель оправки для торцевой фрезы (с одной расточной оправкой, D50L150)
Удлинитель оправки для торцевой фрезы (с одной расточной оправкой, D50L285)
Кондиционер электрошкафа
Гидравлическое оборудование марки KOMPASS вместо стандартного
Комплект запасных частей (механических, гидравлических, электрических)
Электрооборудование SCHNEIDER вместо стандартного (главное распределительное устройство низкого напряжения)
Набор универсальных расточных головок, хвостовик ISO 50
Угловая зажимная плита, 500 x 500 x 400 мм
Шпиндельные подшипники NSK вместо стандартных
Шпиндель ISO 50 вместо стандартного

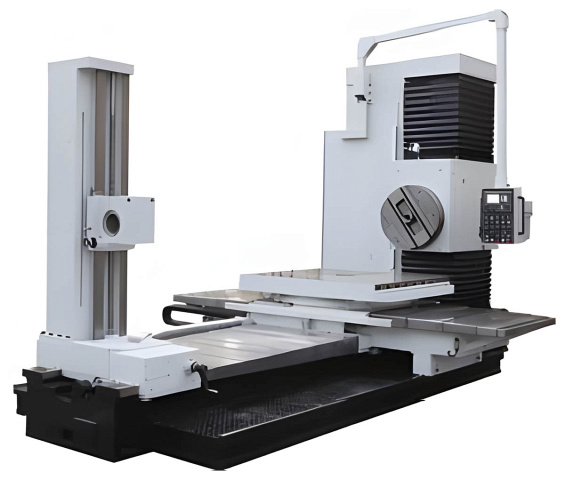

Задняя бабка (задняя колонна)
1-осевая система УЦИ (ось W)
2-осевая система УЦИ (оси X / Y)
3-осевая система УЦИ (оси X / Y / Z)
4-осевая система УЦИ (оси X / Y / Z / B)
5-осевая система УЦИ (оси X / Y / Z / W / B)
Универсальная фрезерная головка, ручная установка, ручная индексация
