Универсальные горизонтально-расточные станки ReTOS Varnsdorf. Серия W100A с УЦИ

НАЗНАЧЕНИЕ:

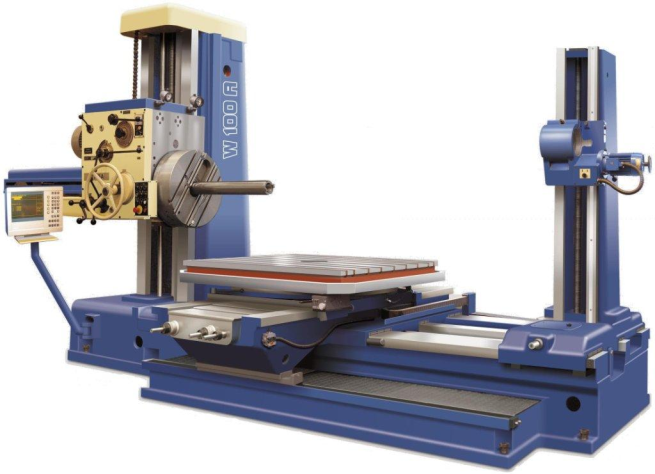

Универсальный горизонтально-расточной станок с поворотным столом W100A представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, W100A является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. W100A осуществляет перемещение по 5 осям (X, Y, Z, W и B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на универсальном горизонтально-расточном станке W100A, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.

ПРЕИМУЩЕСТВА УНИВЕРСАЛЬНОГО ГОРИЗОНТАЛЬНО-РАСТОЧНОГО СТАНКА W100A:

• Широкий диапазон оборотов шпинделя (23 ступени) от 7,1 до 1120 об/мин
• Повышенный крутящий момент на шпинделе до 3350 Нм
• 32 ступени рабочих подач по осям X, Y, Z, W, B
• Увеличенные подачи до 2800 мм/мин позволяют значительно ускорить процесс обработки заготовки
• Простота управления и обслуживания станка при помощи внедрения УЦИ
• Качество продукции проверено многолетним опытом: на рынке свыше 113 лет

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство, оборонно-промышленный комплекс и многие др. виды деятельности.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

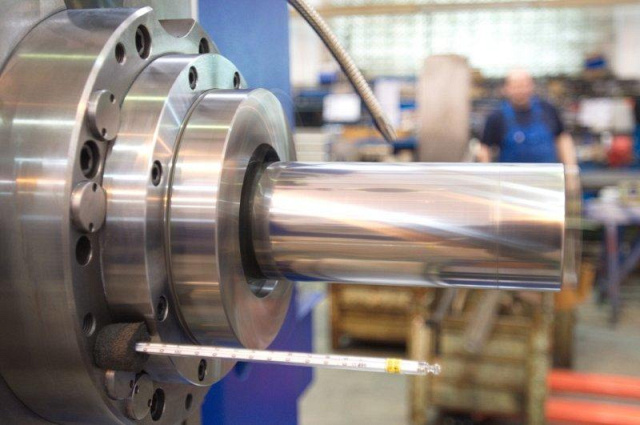

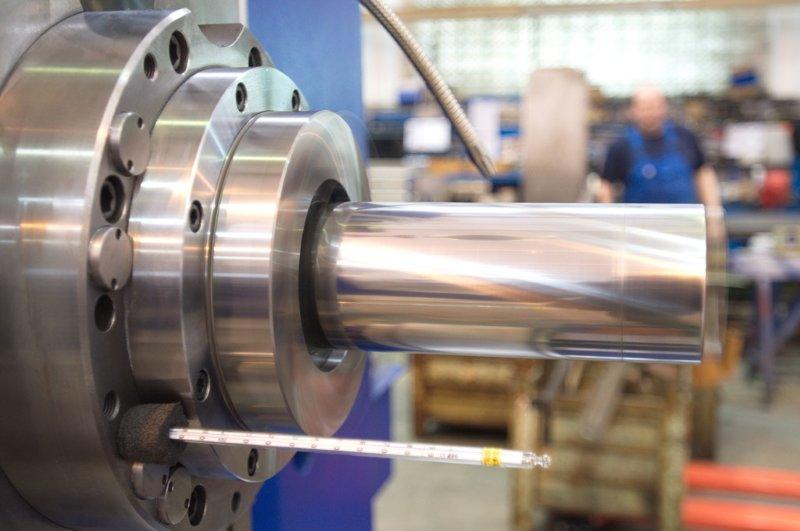

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

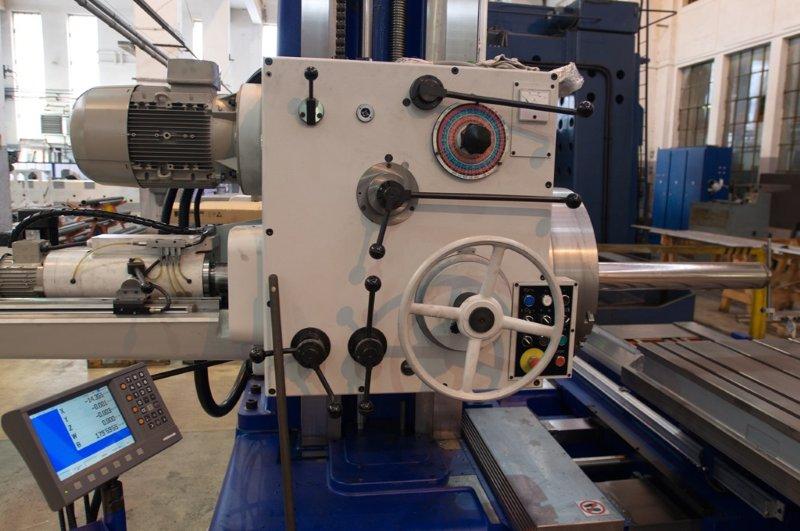

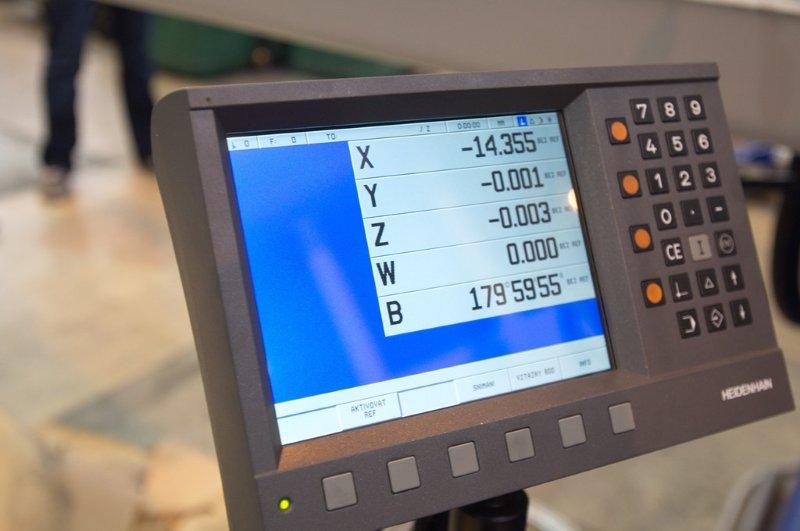

	Универсальный горизонтально-расточной станок с поворотным столом W100A может управляться простым кнопочным пультом либо пультом с УЦИ (устройством цифровой индикации). Как правило, УЦИ отображает 3 координаты, 4-х координатные исполнения универсальных горизонтально-расточных станков изготавливаются под заказ.

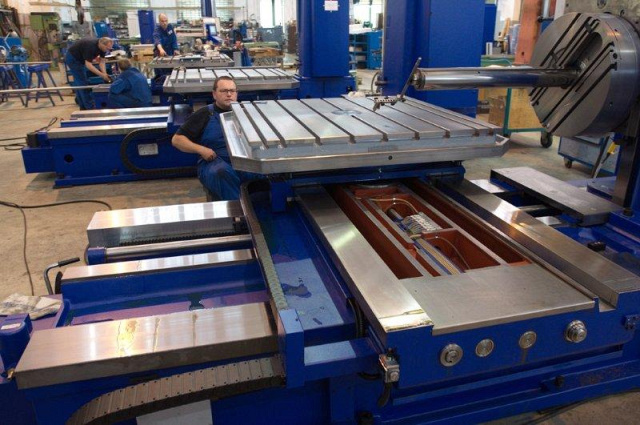

	Рабочий стол и шпиндельная стойка универсального фрезерно-расточного станка W100A имеют общий фундамент, при этом стол имеет 3 степени свободы: горизонтальную подачу в двух направлениях и вращение вокруг вертикальной оси, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки универсального расточного станка.

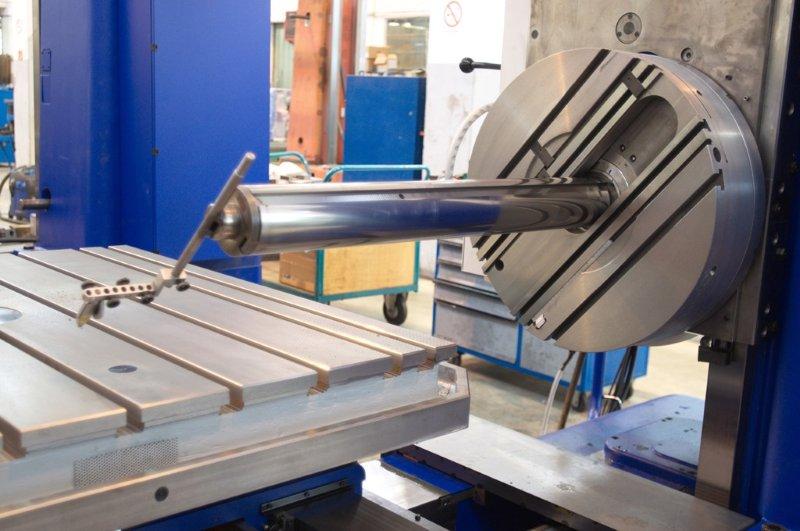

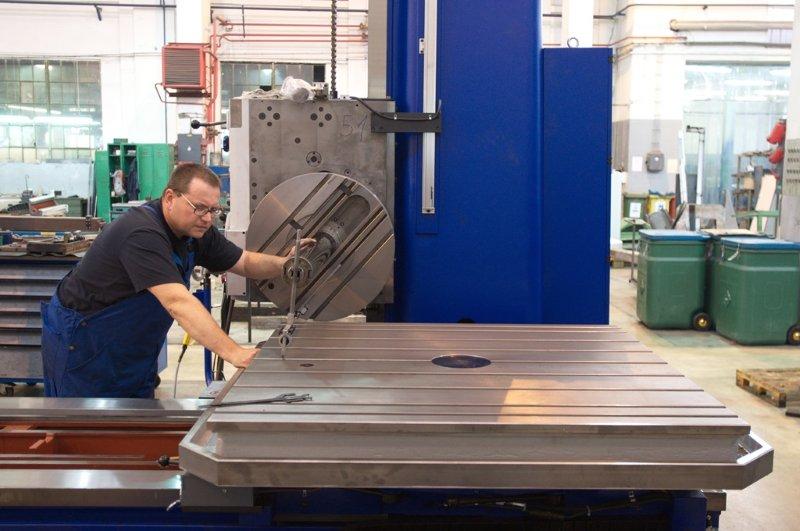

	Универсальный горизонтально-расточной станок с поворотным столом W100A часто оснащается так называемой планшайбой, которая используется для растачивания отверстий большого диаметра (расточные станки с ЧПУ таким приспособлением комплектуются не часто, т.к. им оно не необходимо). Планшайба обладает более высоким, чем главный шпиндель, моментом вращения и большей устойчивостью к поперечным нагрузкам. При использовании планшайбы главный шпиндель универсального расточного станка отключается, а фрезы крепятся на её слайдере, имеющем определённый диапазон радиального хода, смещение слайдера дает возможность изменять диаметр расточки.
	Для увеличения длины растачиваемых отверстий универсальные расточные станки доукомплектовываются задней стойкой–люнетом. Между люнетом и шпинделем универсального расточного станка устанавливается ось (борштанга), на которой крепится одна или несколько фрез. В этом случае задняя стойка может служить не только для увеличения длин растачиваемых на станке отверстий, но также для одновременной обработки нескольких деталей и увеличения производительности универсального расточного станка.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• Крепежный фланец
• Шомпол конусной полости шпинделя VK-ISO50
• Наконечник для крепления инструмента - 15 шт.
• Анкерный материал KM100
• Набор инструментов для обслуживания и ухода
• Базовый комплект запчастей
• Сопроводительная техническая документация
• Сервисная поддержка – выезд сервисного инженера в течение 48 часов

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Опора борштанг (только с перемщением оси Z = 1250 мм)
• PVD100-550 направляющая опора шпинделя длинная
• SP100 зажимная опора шпинделя
• Зажимная опора шпинделя до 800 об/мин
• RZ 100 набор сменных колес для нарезки резьбы
• FP40-100 фрезерная головка (перпендикулярный)
• UFP40-100 универсальная фрезерная головка
• TD50 телескопический держатель
• LLK-150 / 80 втулка скольжения для подшипника опоры (люнета) борштангы
• LLK-150 / 100 втулка скольжения для подшипника опоры (люнета) борштангы
• VT80-2500-ISO50 борштанга длинная гладкая
• VT100-2500-ISO50 борштанга длинная гладкая
• VT80-3150-ISO50 борштанга длинная гладкая
• VT100-3150-ISO50 борштанга длинная гладкая
• VH 80 x 180 / 212 расточная головка с тремя резцами
• VH 80 x 212 / 250 расточная головка с тремя резцами
• VH 80 x 250 / 300 расточная головка с тремя резцами
• VH 80 x 300 / 355 расточная головка с тремя резцами
• VH 80 x 355 / 425 расточная головка с тремя резцами
• VH 100 x 250 / 300 расточная головка с тремя резцами
• VH 100 x 300 / 355 расточная головка с тремя резцами
• VH 100 x 350 / 425 расточная головка с тремя резцами
• VHU-ISO50 расточная головка универсальная (модели: Vhu 36-D, Vhu 56-D, Vhu 80-D, Vhu 110-D, Vhu 125-D, Vhu 160-D)
• CHZ100 устройство для охлаждения инструментов
• PP 100 переносной пульт управления (необходимо заказать одновременно со станком)
• Набор запасных частей для трехлетней эксплуатации
• UK500 крепежный кубик
• UU800, UU950, UU1120 крепежные угольники

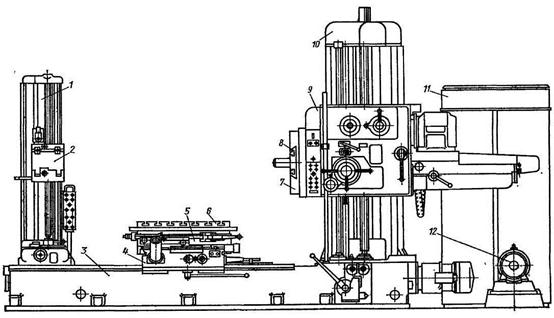

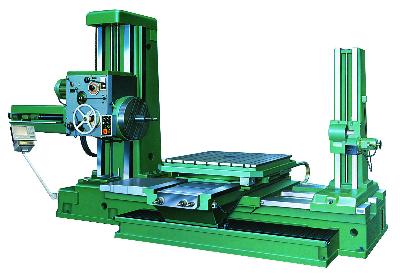

КОНСТРУКТИВНЫЕ ОБОЗНАЧЕНИЯ:

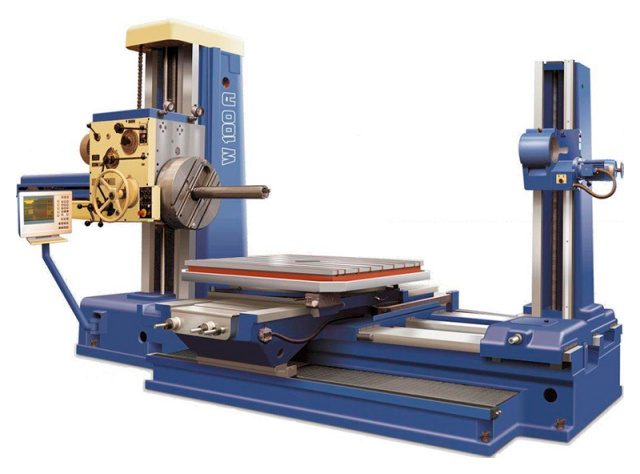

• Задняя стойка (1)
• Люнет (2)
• Станина (3)
• Стол (4)
• Верхний суппорт (5)
• Поворотный стол (6)
• Планшайба (7)
• Механизм радиального перемещения суппорта (8)
• Уравновешенная шпиндельная бабка (9)
• Стойка (10)
• Электрошкаф (11)
• Вентилятор (12)
