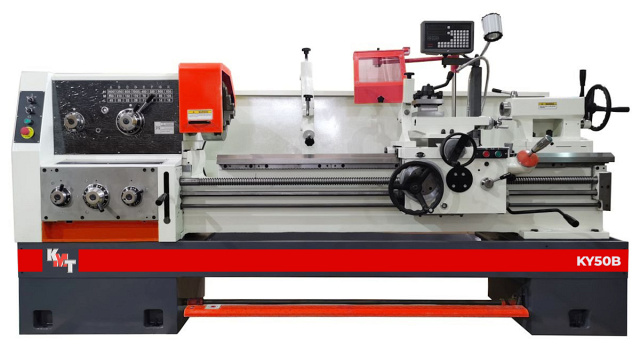

Токарно-винторезный станок KMT KY50B (CY6250B)
Макс. Ø обработки: 300 - 500 мм
РМЦ: 1000; 1500 мм
Мощность: 7,5 кВт
Вес: 2100; 2400 кг
- Широкий диапазон подач по осям X / Z
- Ширина станины 390 мм
- Устройство цифровой индикации
- Автоматическая система смазки направляющих
- Рычаг ускоренных подач

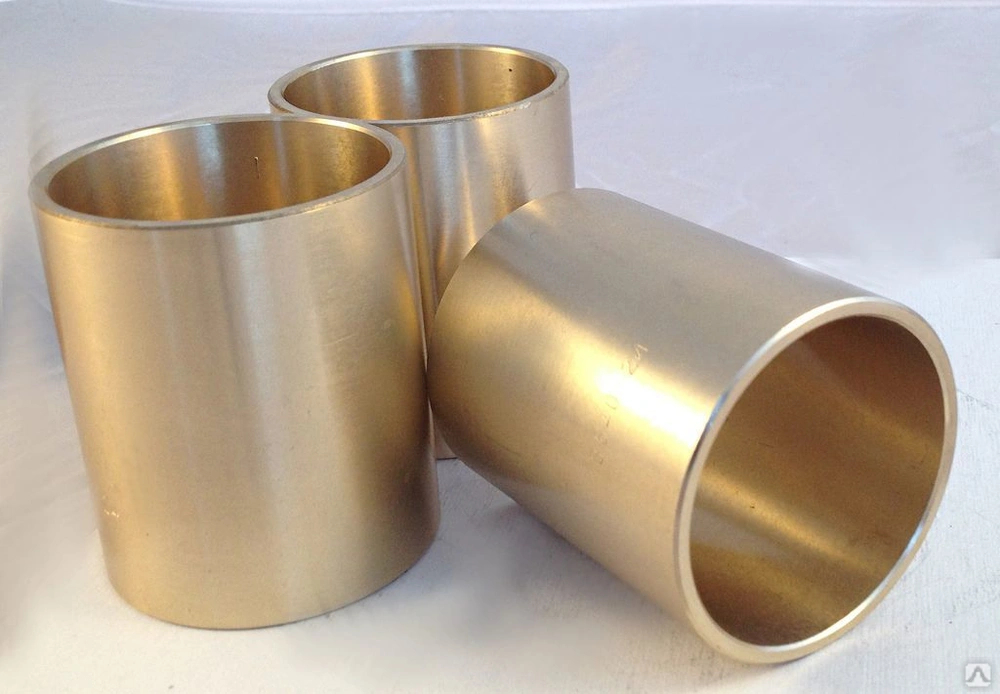

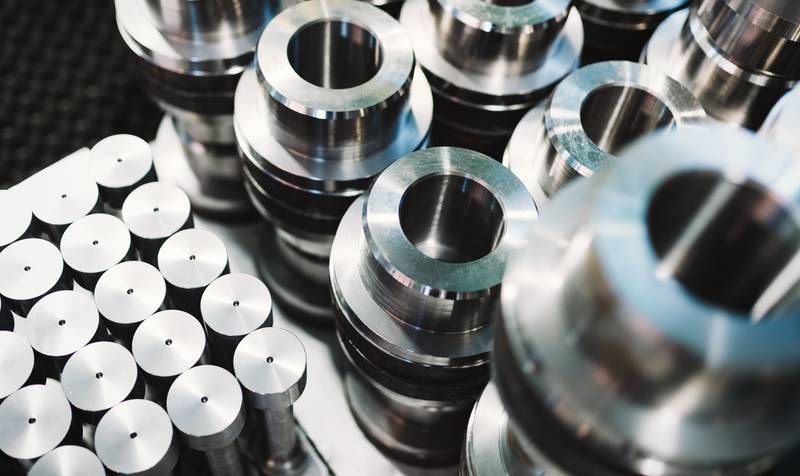

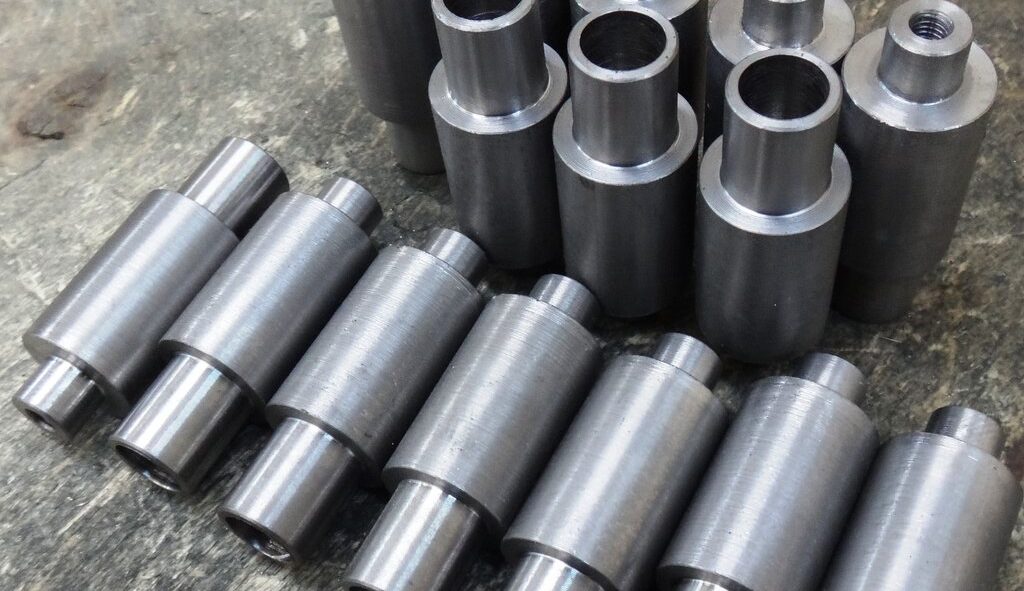

Токарно-винторезные станки серии KY предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.
Токарно-винторезные станки серии КY на сегодняшний день являются одним из лидеров в данном сегменте. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов.

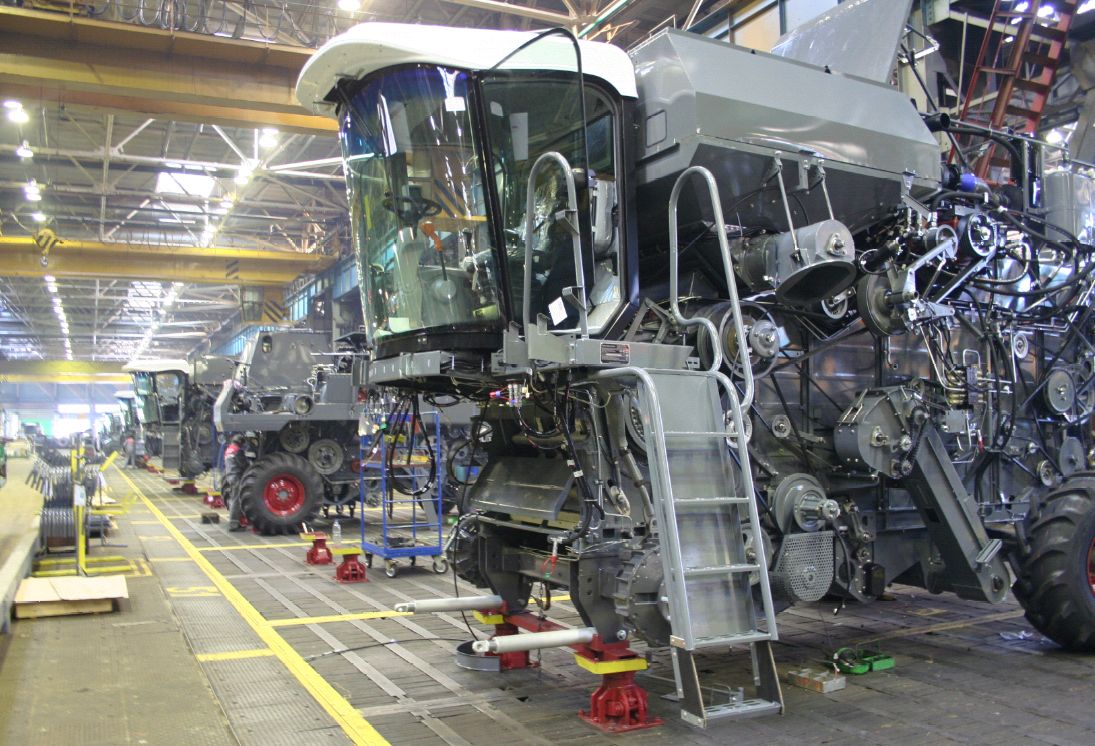

Станки применяются в различных отраслях промышленности, в таких как автомобилестроение, машиностроение, в ремонтных цеха, механических цехах, в учебных заведениях. Станки позволяют выполнять операции точения, сверления, растачивания и др. с высокой точностью и производительностью в условиях единичного и средне- и мелкосерийного производства.
Все шестерни коробки для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.

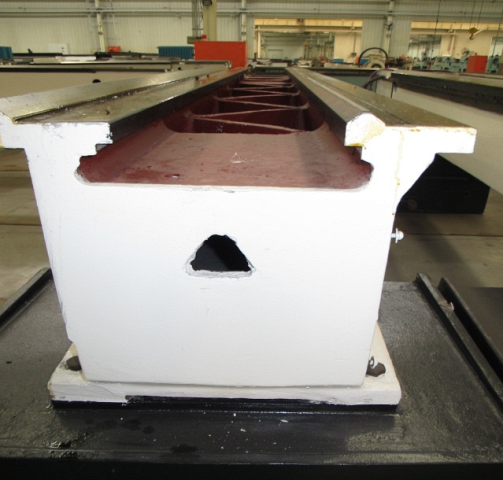

Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.
Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

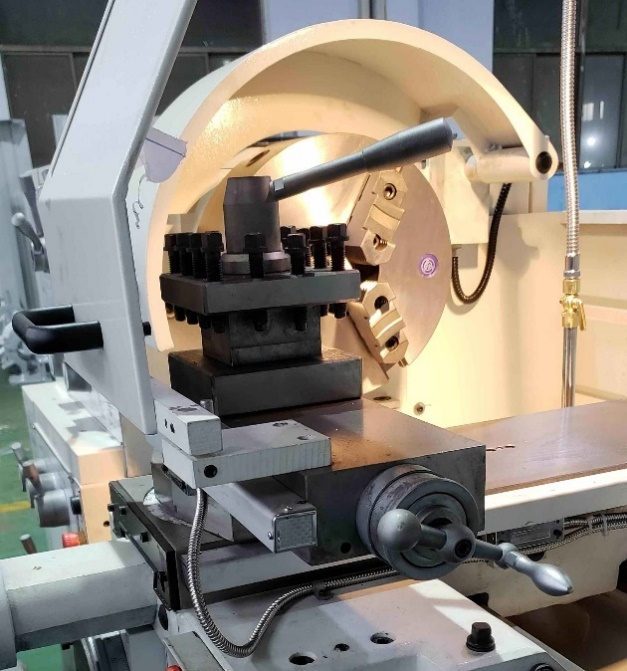

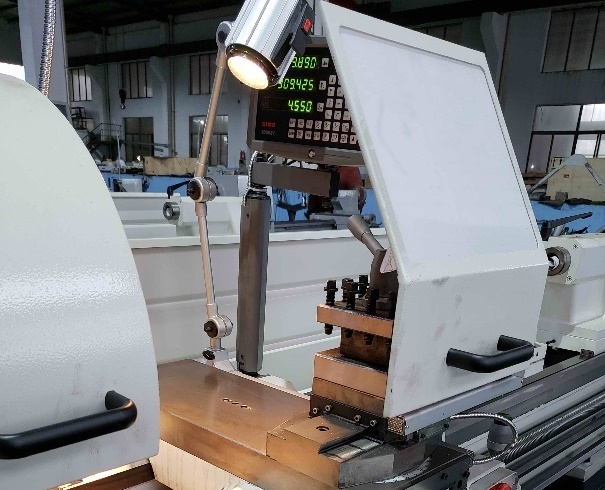

Приспособление для крепления металлорежущего инструмента и оснастки, обеспечивает перемещение инструмента в заданных направлениях. В целях безопасности работы на станке резцедержатель оснащен защитным экраном. Сечение устанавливаемого резца для наружного точения - 25 х 25 мм. Угол поворота резцедержателя ±90°.

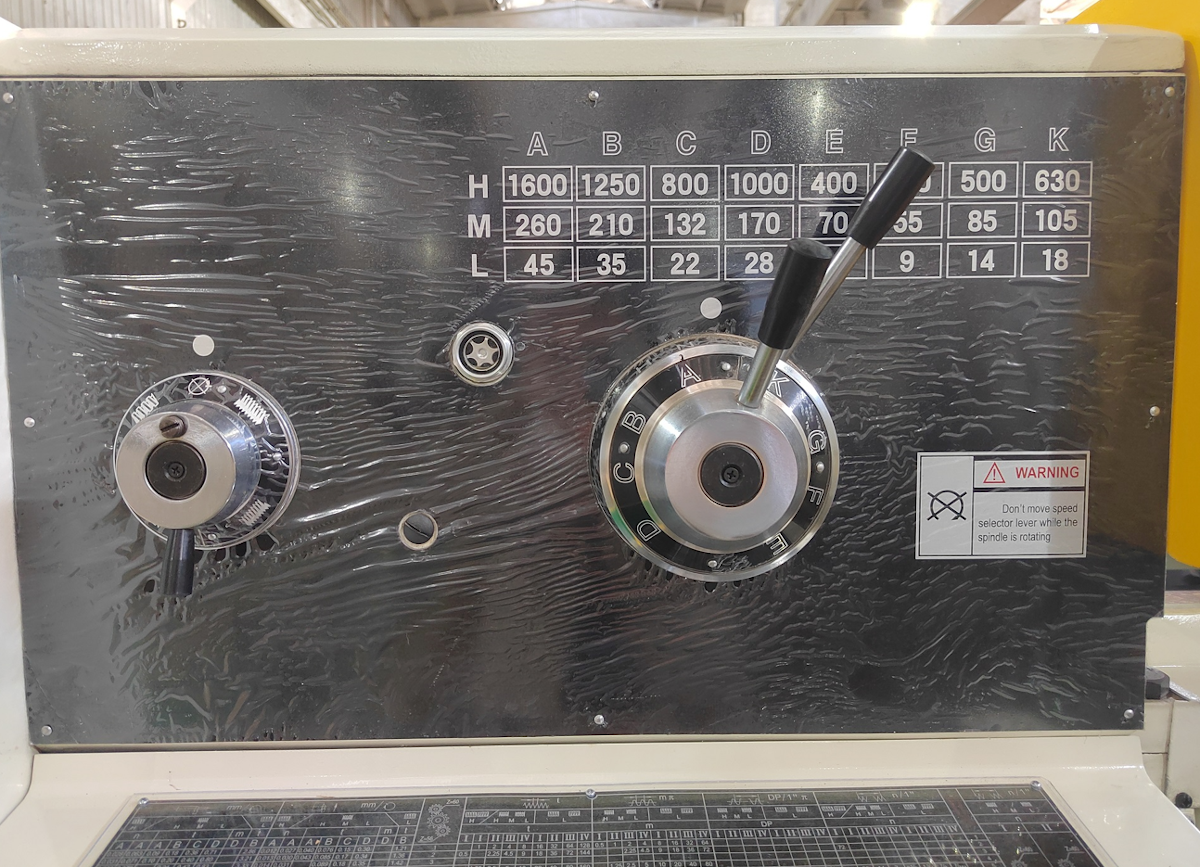

Коробка скоростей имеет большой диапазон регулирования и разработана в соответствии с мировыми стандартами станкостроения. С её помощью регулируют скорость вращения шпинделя. Закаленные и отшлифованные шестерни обеспечивают надежную работу, плавность переключения.

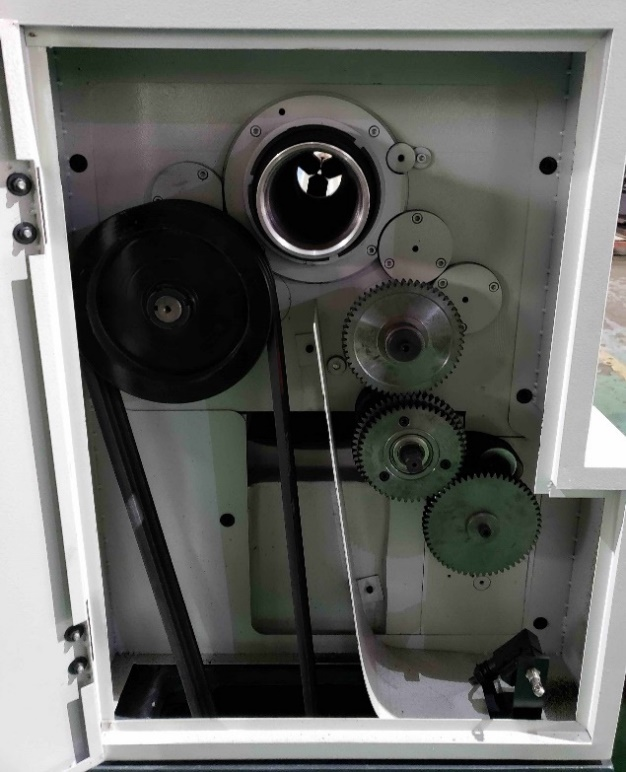

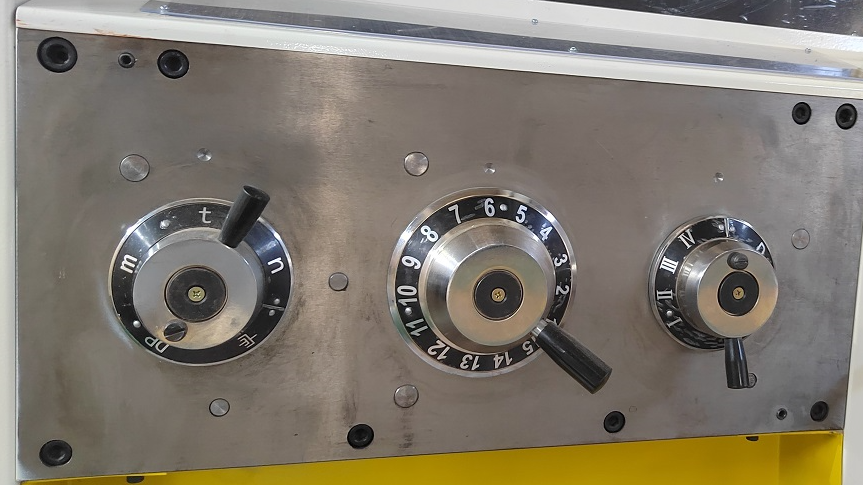

С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. Так же на передней панели имеется кнопка аварийного отключения станка.
Увеличенное отверстие в шпинделе станка - 82 мм.
Трех кулачковый патрон используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Патрон оснащен комплектом каленых и мягких кулачков.
Система крепления патрона «Cam lock type» позволяет сократить время на установку и снятие зажимной оснастки.
Четырех кулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы.
Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.

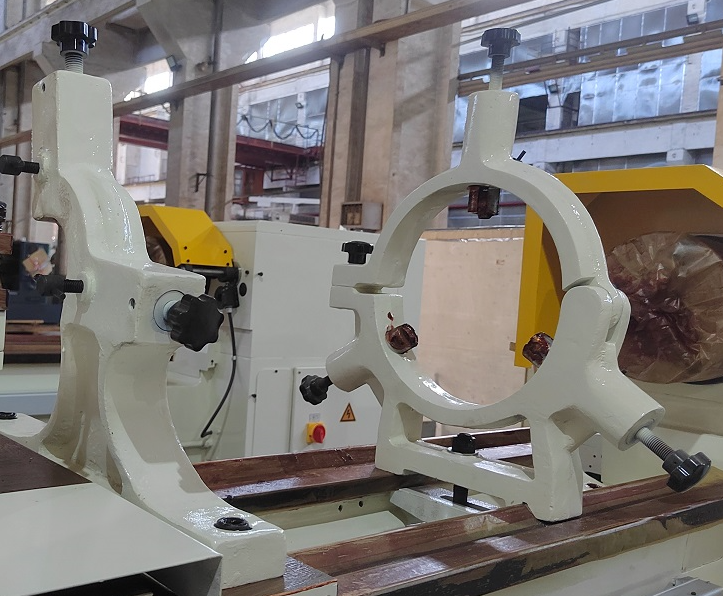

Подвижный и не подвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

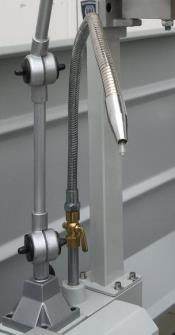

Система подачи СОЖ подает смазочно-охлаждающую жидкость в рабочую зону станка. Применение СОЖ позволяет повысить стойкость инструмента и повысить качество обрабатываемых поверхностей.

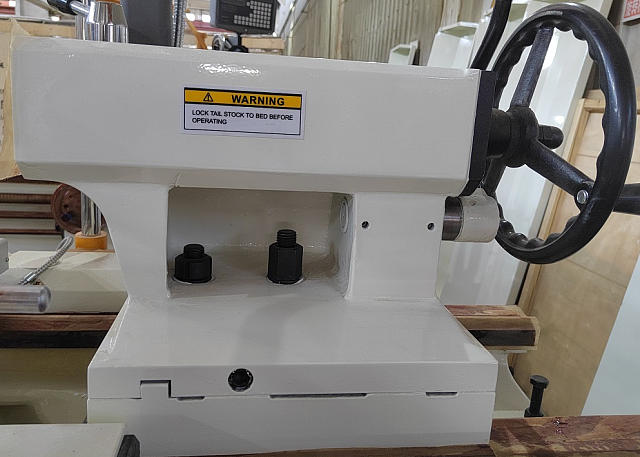

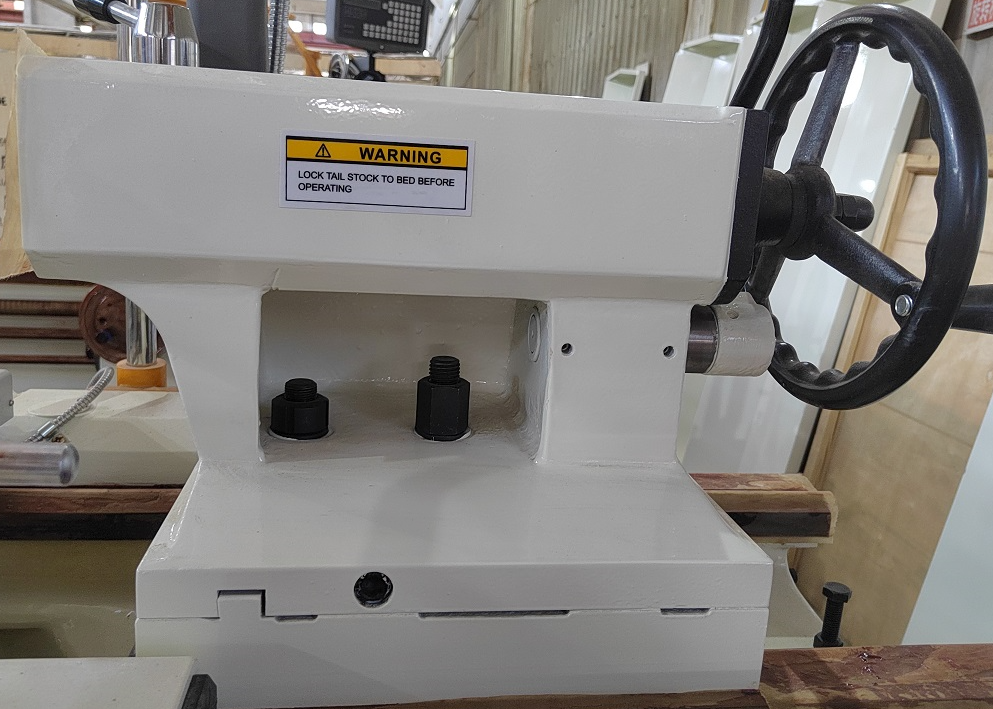

Предназначен для зажима заготовки и обработки в центрах.

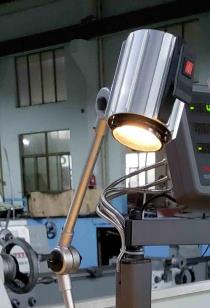

Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.

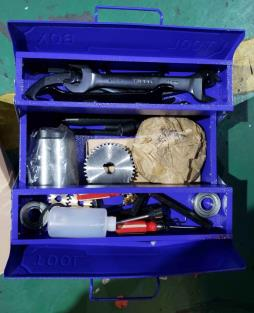

В комплекте со станком входит набор ключей для обслуживания станка.

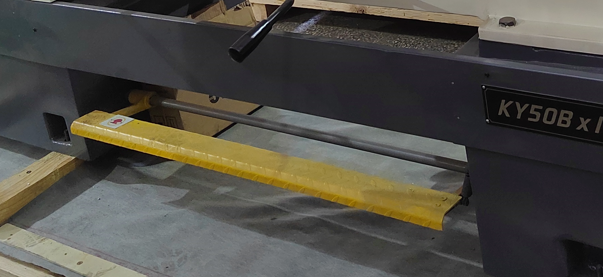

В стандартной комплектации станок оснащен ножной педалью для экстренного останова шпинделя.

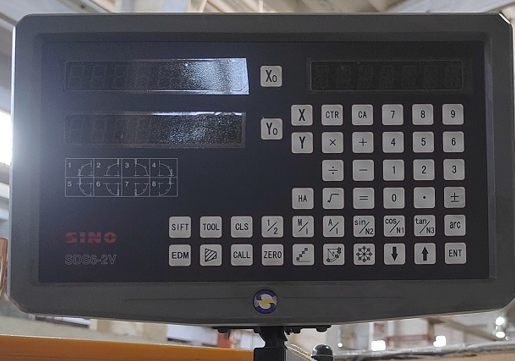

Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.
Двух осевое УЦИ позволяет отслеживать перемещения суппорта в продольном и поперечном направлении.
Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.
Для обработки конических поверхностей современные токарные станки можно оснастить приспособлением для точения конусов.

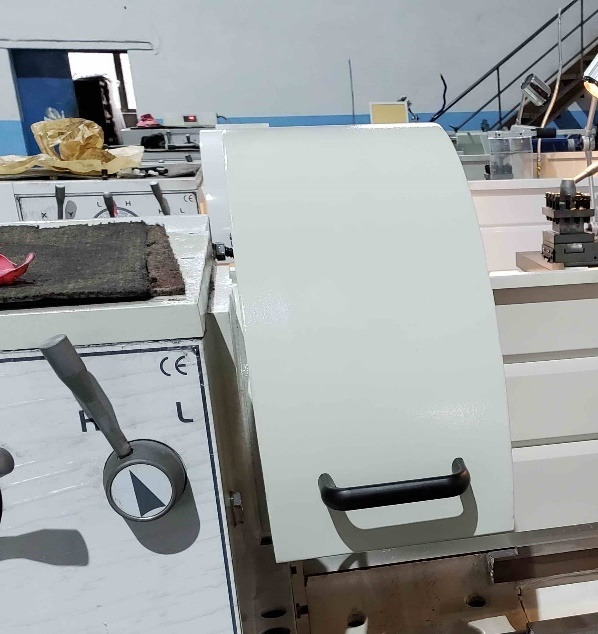

Защитный кожух патрона обеспечивает безопасность оператора при проведении токарных работ.
Защитный экран резцедержателя изготовлен из прозрачного пластика и позволяет оператору безопасно контролировать выполнение работ.

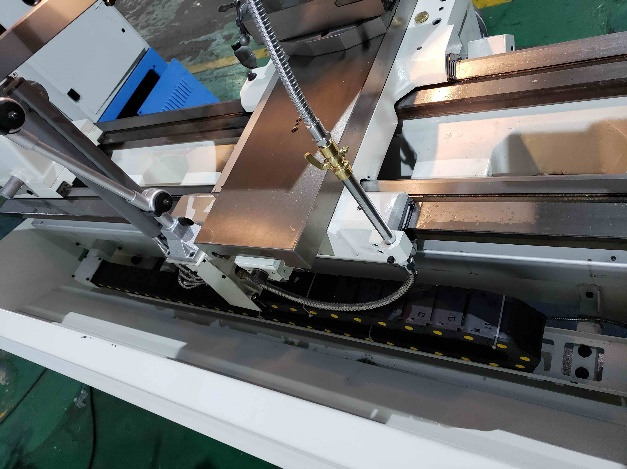

Защиту ходового винта обеспечивает телескопический кожух.

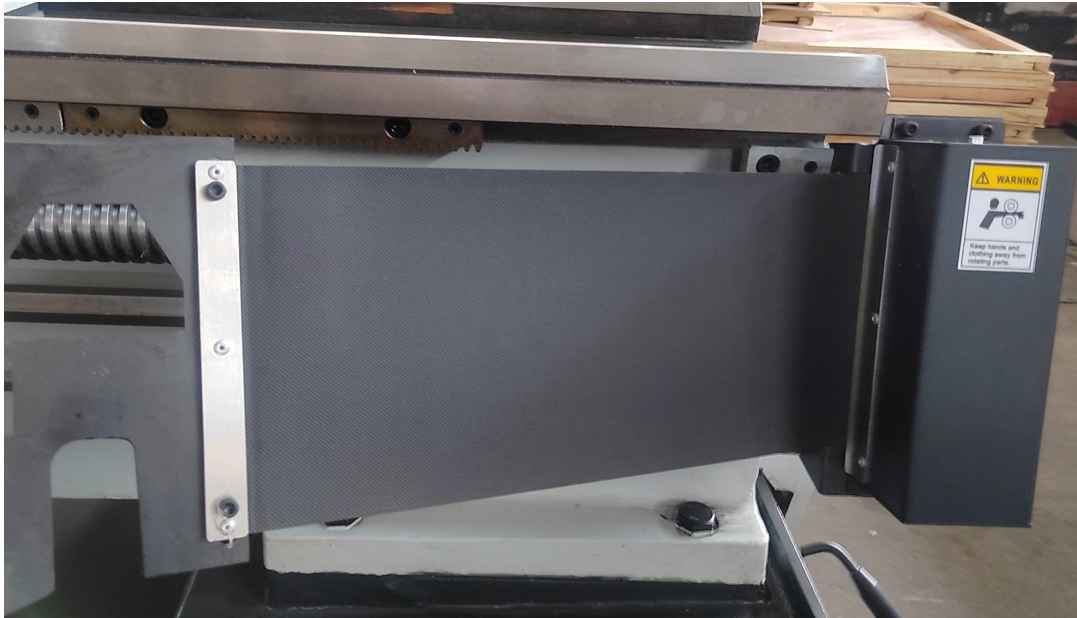

Неподвижный защитный щит сзади станка обеспечивает надежную защиту от стружки и разбрызгивания СОЖ. Устанавливается на нижней части основания станка, изготовлен из листовой стали повышенной твердости.
Защитный короб электропроводки обеспечивает полноценную защиту проводки от механических повреждений, от разрушающего действия масел, эмульсии, воды и СОЖ.
Система автоматической смазки станка обеспечивает периодическую подачу смазочного материала на направляющие скольжения.

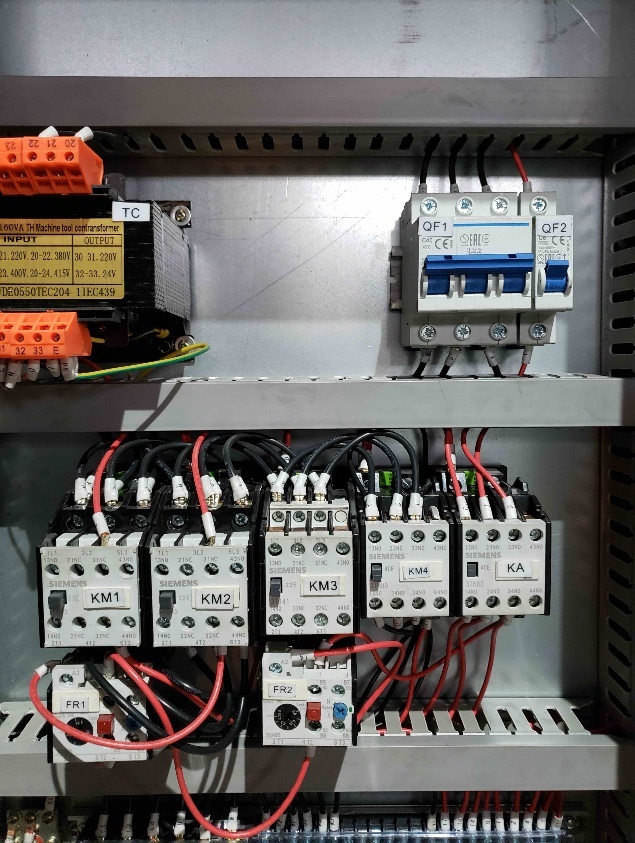

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Siemens.

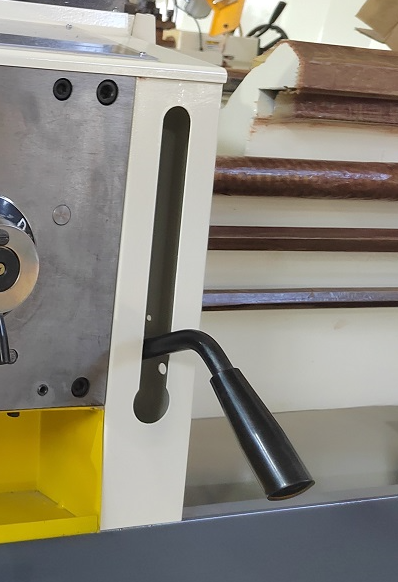

На станке установлен рычаг ускоренных подач для сокращения времени отвода и подвода суппорта.
