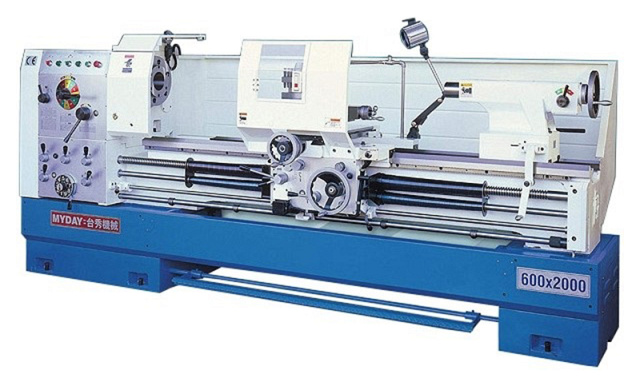

Токарно-винторезные станки MYDAY. Серия 3A-W

MYDAY
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Макс. Ø обработки: 670; 770; 840 мм

РМЦ: 1500; 2000; 3000 мм

Мощность: 11 кВт

Вес: 4500 кг

Преимущества 6

Расстояние между центрами до 5000 мм для габаритных деталей

Отверстие в шпинделе до Ø230 мм для обработки труб

Мощность шпинделя до 15 кВт для обработки с большими припусками

Гидравлическое копирующее устройство для обработки по шаблону (опция)

Функциональность без переплаты за ЧПУ

Нарезание резьбы в автоматическом режиме (опция). Высокая производительность без переплаты за ЧПУ

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначены для токарной обработки длинномерных и тяжелых деталей. Благодаря усиленным направляющим каретки и мощному резцедержателю станок способен работать на тяжелых режимах резания при высоком качестве обработки. Могут использоваться для нарезания метрической, дюймовой, модульной и питчевой резьбы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки MYDAY серия 3A-W используются на производстве и ремонте различных типов толкателей, штоков, раздаточных и длинномерных валов на тракторостроении, станкостроении и других типах производств.

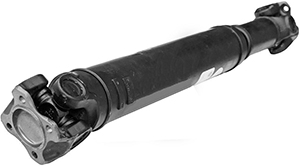

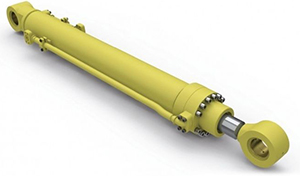

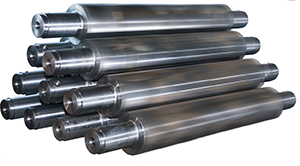

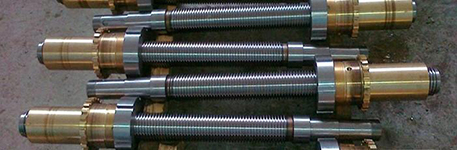

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Расстояние между центрами до 5000 мм для габаритных деталей
  • Отверстие в шпинделе до Ø230 мм для обработки труб
  • Мощность шпинделя до 15 кВт для обработки с большими припусками
  • Гидравлическое копирующее устройство для обработки по шаблону (опция)
  • Функциональность без переплаты за ЧПУ
  • Нарезание резьбы в автоматическом режиме (опция). Высокая производительность без переплаты за ЧПУ



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Проходное отверстие в шпинделе

Позволяет обрабатывать трубные заготовки больших диаметров до 230 мм.

Внутреннее растачивание

Позволяет получить точные отверстия больших диаметров с допуском до 0,02 мм, шестой класс шероховатости поверхности и исправить положение оси отверстия.

Нарезание наружной резьбы

Различных видов с широким набором шагов

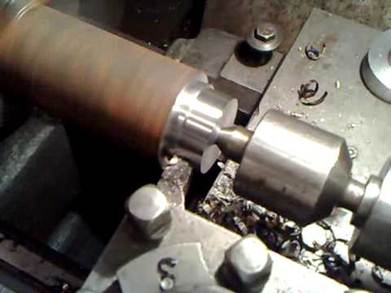

Тяжелая обработка

Снятие 10 мм на диаметр повышает производительность в 4 раза, по сравнению с обычным токарным станком

Функция копирования деталей

С ходом до 250 мм, ускоряет процесс обработки серийных деталей без переналадки

Штифтовой резцедержатель

Гарантирует высокую жесткость инструмента даже на тяжелых режимах резания.

Пневматическое приспособление

Быстрой нарезки резьбы облегчает работу оператора, когда требуется нарезка на большие длины.

3-я направляющая

Позволяет воспринимать большее усилие резания не позволяя резцедержателю вибрировать и сохранять качество поверхности при силовом точении



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

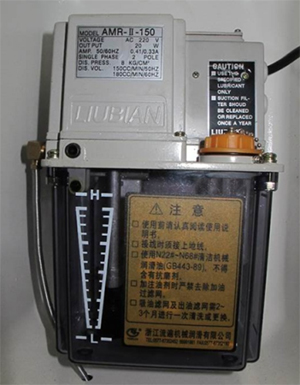

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Автоматическая система смазки направляющих и ШВП обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, что сокращает их износ, повышает плавность хода.
СИСТЕМА ПОДАЧИ СОЖ

Необходима для охлаждения зоны резания. Позволяет продлить срок службы режущего инструмента, обеспечивая эффективный отвод тепла от заготовки и удаляя стружку из зоны контакта инструмента с заготовкой.
В качестве охлаждающей жидкости используются специальные эмульсии, масла или вода, в зависимости от типа обрабатываемого материала.

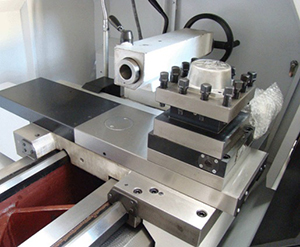

4-ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

Четырехпозиционный резцедержатель предназначен для закрепления инструмента на токарном станке. Обеспечивает быструю смену резцов, что значительно повышает производительность в сравнении с использованием однопозиционного резцедержателя.

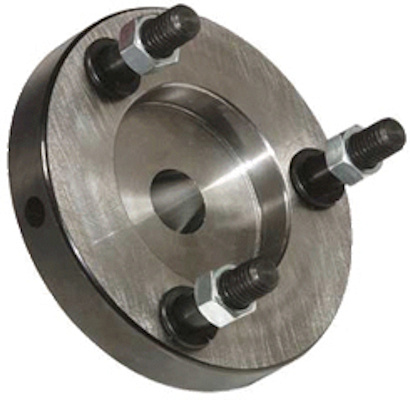

ФЛАНЕЦ ДЛЯ КРЕПЛЕНИЯ ПАТРОНА

Используется для крепления патронов как трёх-кулачковых, так и четырех-кулачковых. Необходим для ускорения смены оснастки, а так же подходит для крепления универсальных планшайб (опция).

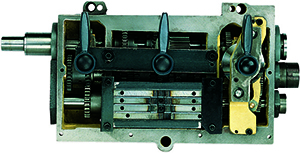

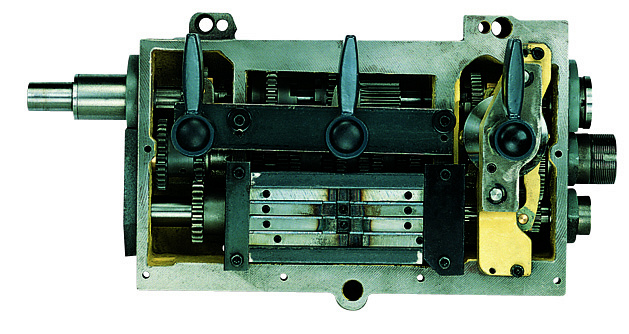

КОРОБКА ПЕРЕДАЧ ПОД МЕТРИЧЕСКОЕ / ДЮЙМОВОЕ ИСПОЛНЕНИЕ

Коробка передач универсального типа, способна работать с метрическими и дюймовыми резьбами без смены шестерен. Диапазон резьб зависит от возможных обрабатываемых диаметров и указан в характеристиках каждой модели.

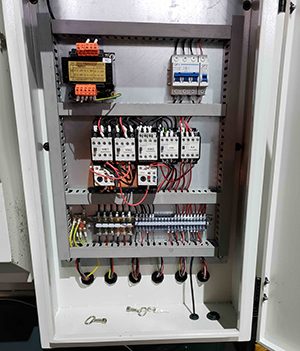

ЭЛЕКТРОШКАФ

Необходим для компоновки электрических элементов станка.
Содержит в себе выключатели, предохранители и переходники. В отдельных случаях, электрошкаф может быть снабжен встроенным трансформатором. Как правило, запирается на ключ и не может быть открыт во время работы станка за счёт предохранительного реле, включающегося после пуска оборудования.
НЕ ВРАЩАЮЩИЙСЯ ЦЕНТР

Не вращающийся – такой центр еще называют упорным, так как он служит только для удержания заготовки и не вращается вместе с ней. Имеет цельнометаллическую конструкцию – наконечник и хвостовик представляют собой единое целое.

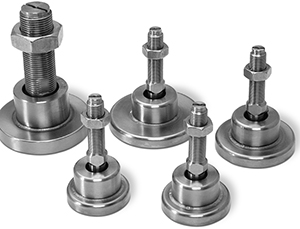

РЕГУЛИРОВОЧНЫЕ БОЛТЫ И ОПОРЫ

Позволяют выровнять станок без заливки специального фундамента, но в любом случае подразумевают наличие ровного пола.
Опоры поставляются комплектом, достаточным для выставления оптимального уровня станка. Изготавливаются из высокопрочных сталей или марок чугуна, устойчивых к вибрациям и рассчитанных на массу оборудования, с учётом динамических нагрузок во время работы самого станка.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Состоит из:
1. Руководства по эксплуатации самого станка;
2. Руководства по эксплуатации ЧПУ;
3. Руководства по техобслуживанию ЧПУ.

Набор документов на русском языке, представляющий собой подробное описание всех действий, необходимых для запуска, работы и обслуживания станка, техника безопасности, а так же деталировкой комплектующих и комплекта ЗИП.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПАТРОН 3-Х КУЛАЧКОВЫЙ

Токарные патроны - элемент станочной оснастки, при помощи которого закрепляется и фиксируется заготовка. Трёх кулачковые патроны, как правило, самоцентрирующиеся. В такой конструкции все кулачки перемещаются одновременно, что позволяет точно зажать детали типа тел вращения без дополнительных наладок. Используются как ручные, так и пневматические, гидравлические и даже электромеханические патроны. Тип подходящего патрона выбирается исходя из задач и требований технического задания.

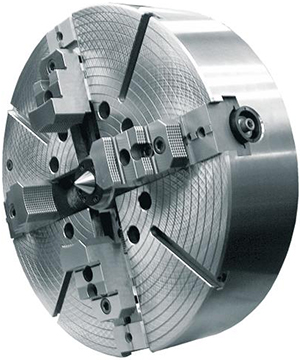

ПАТРОН 4-Х КУЛАЧКОВЫЙ

Эти патроны обычно выполняются с независимым перемещением каждого из кулачков и применяются для обработки деталей сложной конфигурации, несимметричных, эксцентричных (отливки, поковки, арматура и т. п.).
ПЛАНШАЙБА

Планшайба — специальное устройство для крепления деталей или инструмента на оси шпинделя.
Обычно используется в составе передней бабки (шпинделя) токарного станка для зажима обрабатываемой детали. Иногда используется в составе поворотных столов и делительных головок.
Планшайбы используются для установки на шпиндель деталей неправильной формы или большого размера.

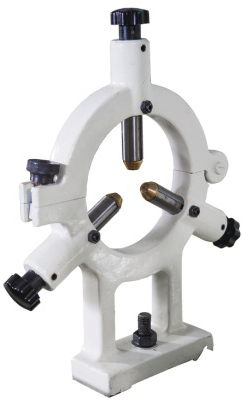

ЛЮНЕТ НЕПОДВИЖНЫЙ

Люнет – это дополнительное приспособление для станка, которое исполняет роль основной или второстепенной опоры при работе с заготовками.
Основной задачей неподвижного люнета является поддерживание габаритных деталей во время работы с ними. Таким образом, удается избежать ненужных вибраций и повысить точность обработки заготовок.
ЛЮНЕТ ПОДВИЖНЫЙ

Подвижный люнет, располагается на продольном суппорте станка. Благодаря такому расположению, мобильный люнет выполняет движения с той же траекторией, что и резец станка. Таким образом, уменьшается давление на деталь со стороны токарного резца.
КОЖУХ ЗАЩИТНЫЙ ЗАДНИЙ (ПО ВСЕЙ ДЛИНЕ СТАНКА)

Задний защитный кожух для станка предназначен защищать поверхность за станком от попадания брызг и металлической стружки, т.к. оборудование может быть размещено посреди цеха, либо примыкать к другим станкам, тем самым предохраняя рядом стоящее оборудование от возможных загрязнений и повреждений.

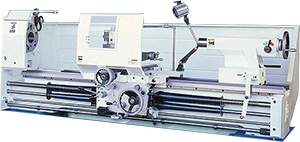

УПОР МИКРОМЕТРИЧЕСКИЙ

Позиционный микрометрический упор - высокоточный измерительный прибор, который предназначен для ограничения перемещения суппорта при продольной подаче, что обеспечивает неизменность размеров при обработке ступенчатых деталей.

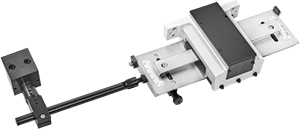

ПРИСПОСОБЛЕНИЕ ДЛЯ ТОЧЕНИЯ КОНУСОВ

Приспособление для обточки конусов представляет собой один из обязательных вариантов оснастки токарного оборудования. Предназначено для обточки заготовок и деталей, имеющих большую конусность. Приспособление оборудовано конусной линейкой, обеспечивающей точное перемещение резца в нужном направлении под определенным углом. Оснастка осуществляет плавную подачу режущего инструмента, уменьшая шероховатость обрабатываемой поверхности.

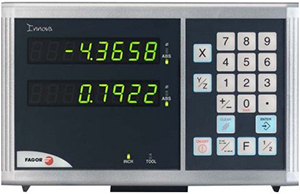

УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ

Предназначено для обработки и визуализации показаний преобразователей перемещения (энкодеров), а также для обеспечения ряда сервисных функций измерительной системы. Оснащение станков устройствами цифровой индикации обеспечивает возможность высокоточного контроля размеров деталей в процессе их обработки без остановки станка и использования универсальных средств измерений.

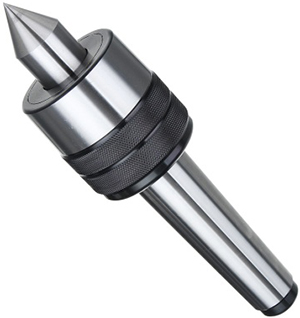

ВРАЩАЮЩИЙСЯ ЦЕНТР

Вращающийся центр – используется при работе с длинными заготовками, когда возможна деформация из-за нагрева при большой скорости или излишнего давления. В конструкции такой оснастки предусмотрен шарикоподшипник, за счет которого наконечник вращается вместе с обрабатываемой деталью. Это помогает избежать нагрева в месте контакта заготовки и центра, а также увеличивает КПД.

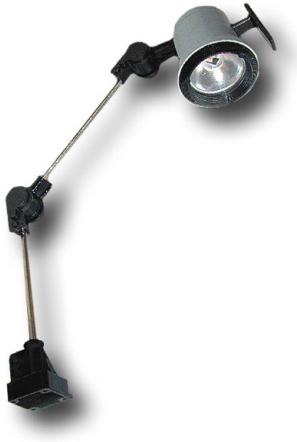

РАБОЧЕЕ ОСВЕЩЕНИЕ

Облегчает визуальный контроль за обработкой и наладкой станка.
На данный момент устанавливается LED-светильник с высокой степенью освещения и низким энергопотреблением. Осветительный элемент надежно защищен специальным пластиком стойким к механическим повреждениям и умеренно-агрессивным средам.
Модель 3A-W26 3A-W30 3A-W33
Диаметр обработки над станиной, мм 670 770 840
Диаметр обработки над суппортом, мм 460 560 630
Длина выемки (ГАП), мм 460 460 460
Диаметр обработки над выемкой (ГАП), мм 890 990 1060
Диаметр отверстия шпинделя, мм 104,00 156,00 230,00
Частота вращения шпинделя, об/мин 15 - 1000 13 - 800 11 - 700
Расстояние между центрами, мм 1500 2000 3000
Высота центров, мм 335 385 420
Внутренний конус шпинделя A1-11
D1-11
A1-11
D1-11
A2-15
Перемещение поперечного суппорта, мм 385 385 435
Перемещение продольного суппорта, мм 230 230 230
Максимальное сечение инструмента, мм 25 × 25 25 × 25 25 × 25
Метрическая резьба (кол. шагов/пределы), мм 0,8 - 14 0,8 - 14 0,8 - 14
Дюймовая резьба (кол. шагов/пределы), ниток/дюйм 2 - 28
2 - 28 2 - 28
Модульная резьба (кол. шагов/пределы), модуль 0,5 - 7
0,5 - 7
0,5 - 7
Питчевая резьба (кол. шагов/пределы), питч 4 - 56
4 - 56
4 - 56
Мощность главного привода, кВт 11
11
11
Диаметр пиноли задней бабки, мм 90 90 90
Ход пиноли задней бабки, мм 230 230 230
Конус пиноли задней бабки MT-5 MT-5 MT-5
Поперечная регулировка, мм 0,025 - 0,35 0,025 - 0,35 0,025 - 0,35
Мощность насоса охлаждения, кВт 0,09 0,09 0,09
Габаритные размеры:
Длина, мм 4800 4800 4800
Ширина, мм 1170 1170 1170
Высота, мм 1950 1950 1950
Вес (нетто), кг 4500
4500
4500
Вес (брутто), кг 4700 4700 4700
