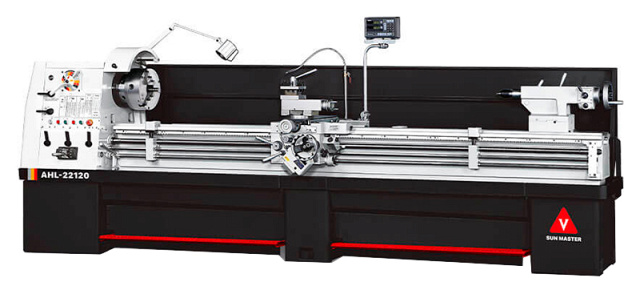

Токарно-винторезные станки SunMaster. Серия AHL

Sunmaster
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Макс. Ø обработки: 460 - 533 мм

РМЦ: 1000 - 2000 мм

Мощность: 7,5 - 9,4 кВт

Вес: 2350 - 3400 кг

Преимущества 4

Осевое биение шпинделя не более 0,008 мм для высокого качества поверхности

Точность позиционирования не более 0,015 мм (на 500 мм) для высокоточной обработки

Станки повышенного класса точности по ГОСТ 8-82

Бесступенчатое регулирование частоты вращения шпинделя + постоянство скорости резания = высокое качество торцевой поверхности

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Универсальные токарно-винторезные станки SunMaster серии AHL предназначены для выполнения разнообразных токарных работ, для нарезания модульных, метрических и дюймовых резьб с широким диапазоном шагов. Станок обладает современными техническими характеристиками и высококачественными узлами, что позволяет использовать его для обработки деталей с высокой точностью и качеством поверхности.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки SunMaster серии AHL используются на производстве различных типов валов, шестерён, дисков на автомобильных, локомотивостроительных и других производствах.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Осевое биение шпинделя не более 0,008 мм для высокого качества поверхности
  • Точность позиционирования не более 0,015 мм (на 500 мм) для высокоточной обработки
  • Станки повышенного класса точности по ГОСТ 8-82
  • Бесступенчатое регулирование частоты вращения шпинделя + постоянство скорости резания = высокое качество торцевой поверхности



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

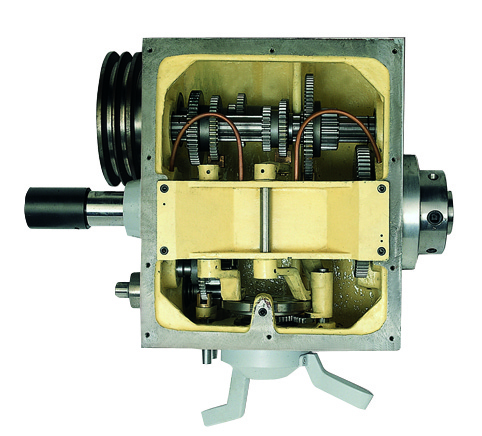

Бабка способна поглощать вибрацию

Оснащена закаленными шестернями Hardened & MAAG или REISHAUER

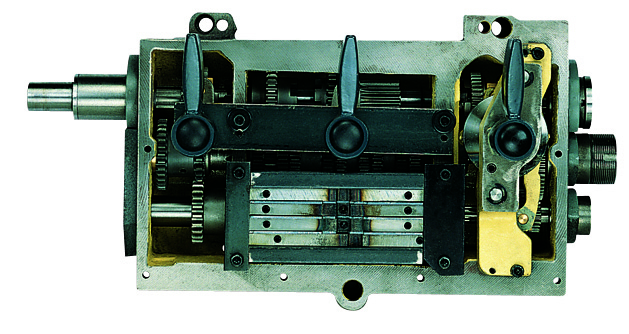

Коробка передач универсального типа

Способна работать с метрическими и дюймовыми резьбами без смены шестерен

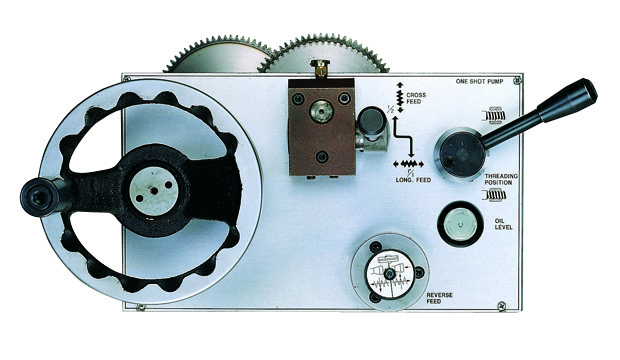

Фартук

Колеса могут быть доступны по запросу. Интегрированный автоматический контроль за продольными и поперечными подачами

Анти-люфт

Предохранительная муфта, метрическая шкала и система смазки устройства перемещения

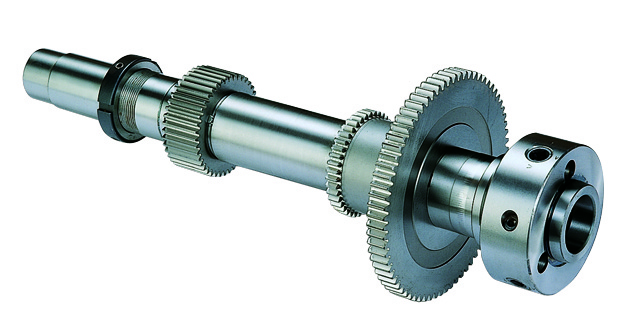

Мощный шпиндель

Изготовленный из кованой легированной стали, две точки поддержки, высокий класс точности.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Патрон 3-кулачковый 180

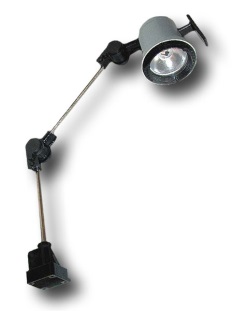

Галогеновая лампа местного освещения

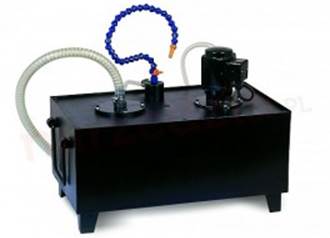

Система подачи СОЖ
Фланец для 3-кулачкового патрона 180 мм

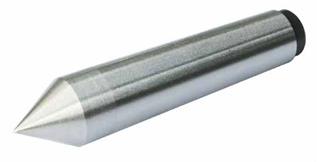

Упорный не вращающийся центр MT3 – 2 шт

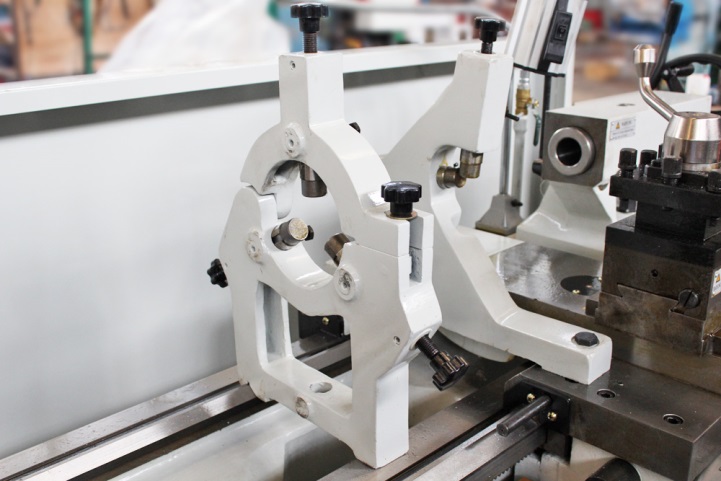

Подвижный и неподвижный люнеты

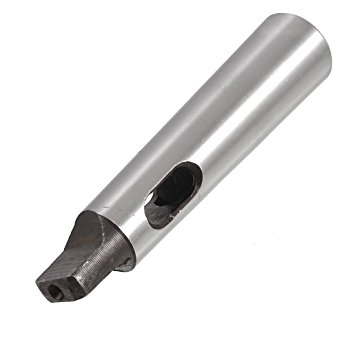

Переходная втулка шпинделя MT5-MT3
Выравнивающее болты и опоры – 6 шт.
Документация



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

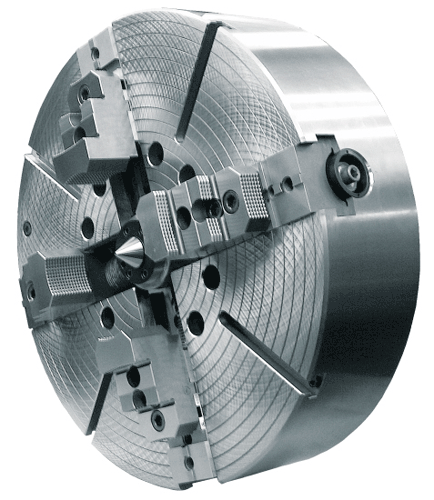

Патрон 4-х кулачковый

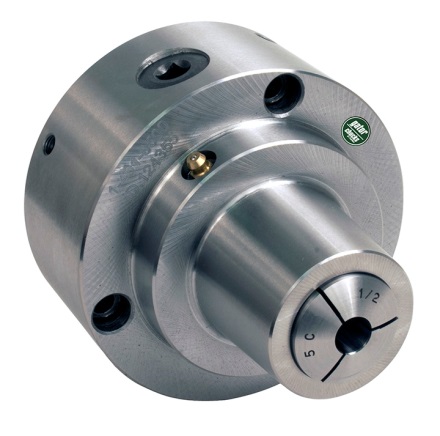

Патрон цанговый 5С

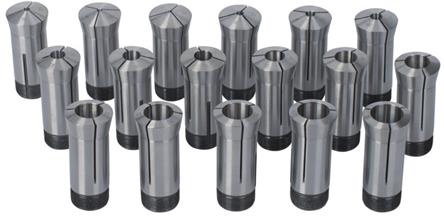

Цанги 3 - 25 мм

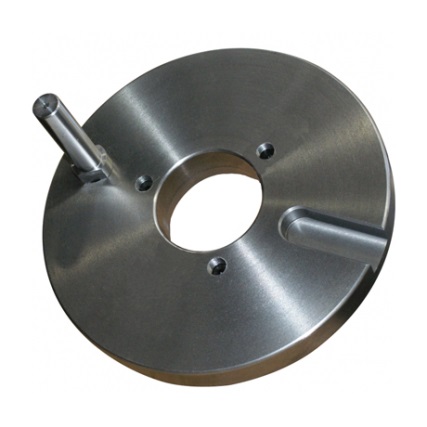

Патрон поводковый
Защитное ограждение рабочей зоны
Приспособление для точения конусов

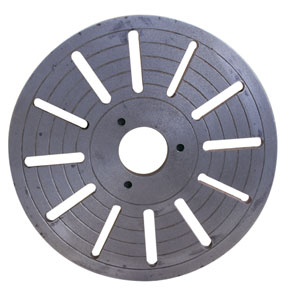

Планшайба
Патрон сверлильный и оправка
Центр вращающийся

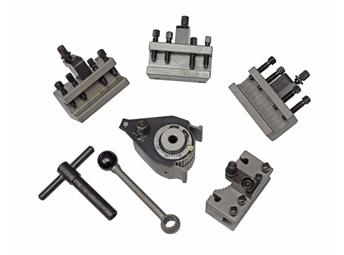

Устройство быстрой смены инструмента
Упор микрометрический

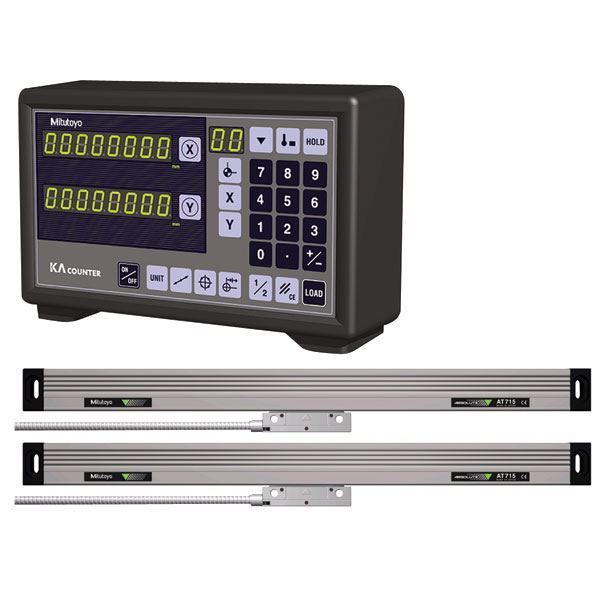

Устройство цифровой индикации по осям X и Z MITUTOYO
Модель AHL-1840 AHL-1860 AHL-1880 AHL-2140 AHL-2160 AHL-2180
Диаметр обработки над станиной, мм
460 460 460 533 533 533
Диаметр обработки над суппортом, мм 280 280 280 356 356 356
Длина выемки (ГАП), мм 250 250 250 250 250 250
Диаметр обработки над выемкой (ГАП), мм 710 710 710 790 790 790
Диаметр отверстия шпинделя, мм 80,00 80,00 80,00 80,00 80,00 80,00
Частота вращения шпинделя, об/мин 20 - 1600 20 - 1600 20 - 1600 20 - 1600 20 - 1600 20 - 1600
Предел продольных рабочих подач, мм/об 0,04 - 1,0 0,04 - 1,0 0,04 - 1,0 0,04 - 1,0 0,04 - 1,0 0,04 - 1,0
Предел поперечных рабочих подач, мм/об 0,02 - 0,05 0,02 - 0,05 0,02 - 0,05 0,02 - 0,05 0,02 - 0,05 0,02 - 0,05
Расстояние между центрами, мм 1000 1500 2000 1000 1500 2000
Высота центров, мм 230 230 230 271 271 271
Головка шпинделя MT7 - MT5 MT7 - MT5 MT7 - MT5 MT7 - MT5 MT7 - MT5 MT7 - MT5
Внутренний конус шпинделя D1-8
MT7
D1-8
MT7
D1-8
MT7
D1-8
MT7
D1-8
MT7
D1-8
MT7
Перемещение поперечного суппорта, мм 272 272 272 272 272 272
Перемещение продольного суппорта, мм 137 137 137 137 137 137
Количество рабочих подач 16 16 16 16 16 16
Метрическая резьба (кол. шагов/пределы), диапазонов/мм 40 / 0,4 - 14 40 / 0,4 - 14
40 / 0,4 - 14 40 / 0,4 - 14
Дюймовая резьба (кол. шагов/пределы), диапазонов/ниток/дюйм 38 / 2 - 72
38 / 2 - 72 38 / 2 - 72
38 / 2 - 72
Модульная резьба (кол. шагов/пределы), диапазонов/модуль 18 / 0,3 - 3,5
18 / 0,3 - 3,5
18 / 0,3 - 3,5
18 / 0,3 - 3,5
Питчевая резьба (кол. шагов/пределы), диапазон/питч 21 / 8 - 44 21 / 8 - 44 21 / 9 - 44 21 / 9 - 44
Мощность главного привода, кВт 7,5 7,5 7,5 9,38
9,38
9,38
Диаметр пиноли задней бабки, мм 76 76 76 76 76 76
Ход пиноли задней бабки, мм 165 165 165 165 165 165
Конус пиноли задней бабки MT5 MT5 MT5 MT5 MT5 MT5
Габаритные размеры:
Длина, мм 2535 3035 3535 2535 3035 3535
Ширина, мм 1120 1120 1120 1120 1120 1120
Высота, мм 1745
1745
1745
1745
1745
1745
Вес (нетто), кг 2000
2350
2700
2300
2650
3000
Вес (брутто), кг 2350 2700 3100 2650 3000 3400
