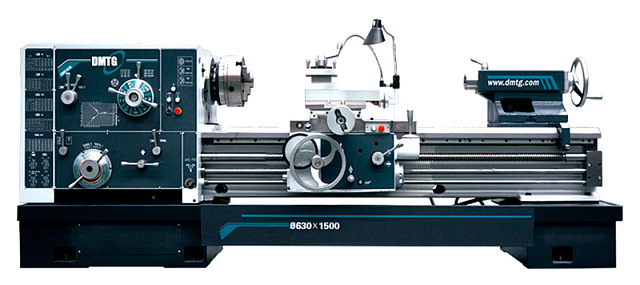

Токарные станки DMTG. Серия CW

DMTG
КитайКитай
2 591 400 р
2 072 083 р
В лизинг
Общая сумма лизинга2 547 712 Р
Ежемесячный платеж25 195 Р
Первый платеж1 036 042 Р
Срок лизинга60 месяцев
от 25 195 р/мес
Подробнее о доставке
1 $ = 74.04 P
Цена рассчитана по курсу ЦБ РФ на 13.05.2021
Связь с ведущим специалистом
face-company

Макс. Ø обработки: 630 - 1000 мм

РМЦ: 1500 - 6000 мм

Мощность: 11 кВт

Вес: 5000 - 5500 кг

Преимущества 3

1М63 производства DMTG (№1 в Китае, №3 - в мире)

Проверенная конструкция. Простота в обслуживании

Съем до 5 мм на сторону. Идеален для черновой обработки

Модель
Старая цена
Новая цена
CW 6280E/2000
2 591 400 р
2 072 083 р



НАЗНАЧЕНИЕ:

Токарно-винторезные станки серии CW предназначены для черновой обработки и являются аналогами станков «Рязанского станкостроительного завода».

На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой). Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Класс точности Н. Для удобства работы и повышения точности применяется устройство цифровой индикации – УЦИ.

Токарно-винторезный станок мод. CW6263E является аналогом станков 1М63, 16К40, ДИП-300, 1Д63А,1М63Ф101, 163, 1М63Б, СА630С, СМ1763, Б16Д330. Конструкция станка и органы управления полностью идентичны самому распространенному на территории бывшего СССР токарному станку 1М63.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарно-винторезные станки серии CW могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой и черновой обработке.



Автомобильная промышленность





Машиностроение





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • 1М63 производства DMTG (№1 в Китае, №3 - в мире);
  • Проверенная конструкция. Простота в обслуживании;
  • Съем до 5 мм на сторону. Идеален для черновой обработки.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

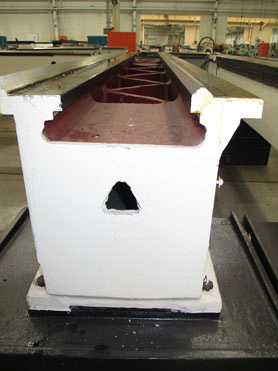

СТАНИНА

Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.

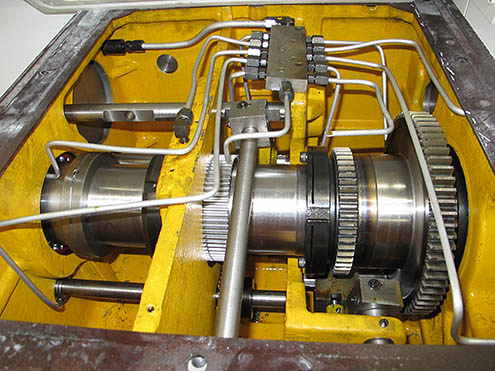

КОРОБКА ПОДАЧ

Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.

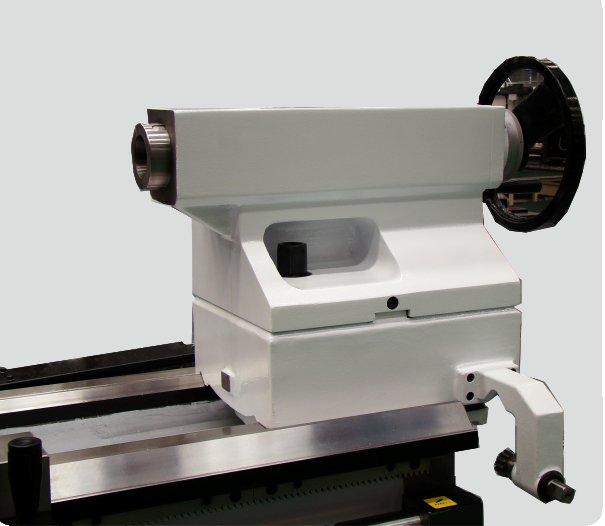

ЗАДНЯЯ БАБКА

Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

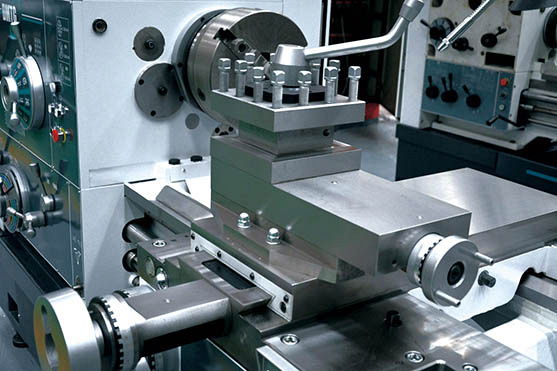

СУППОРТ

Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях.

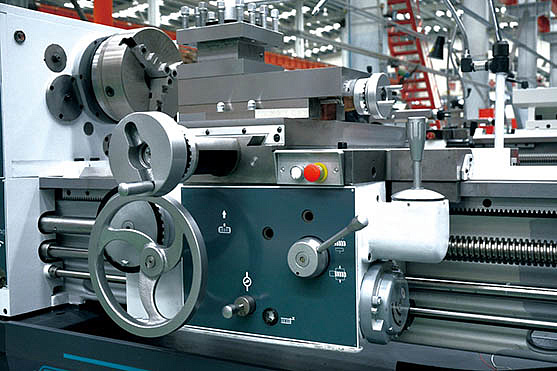

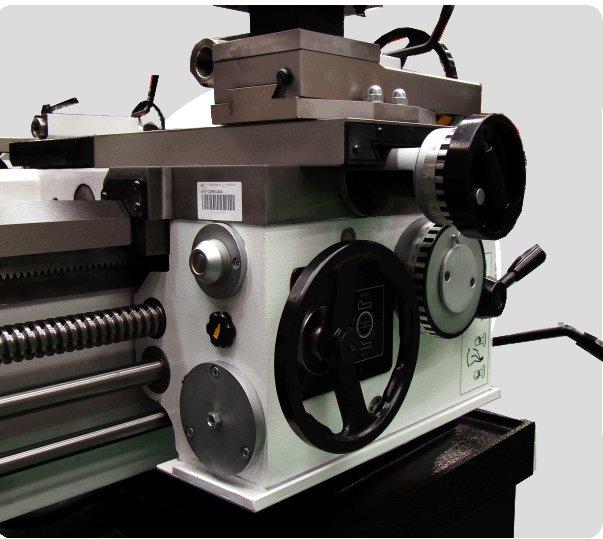

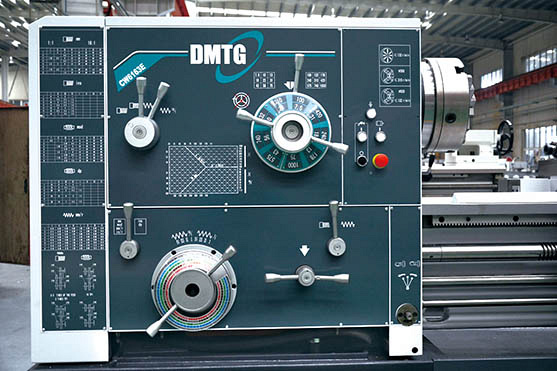

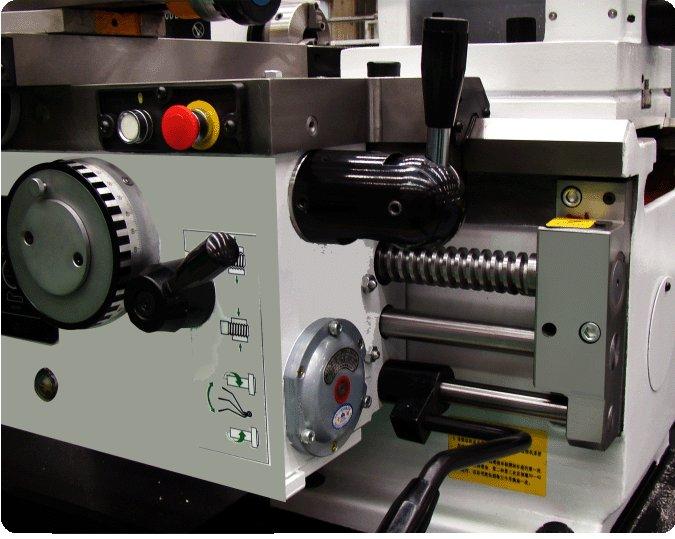

ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧ

Многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.

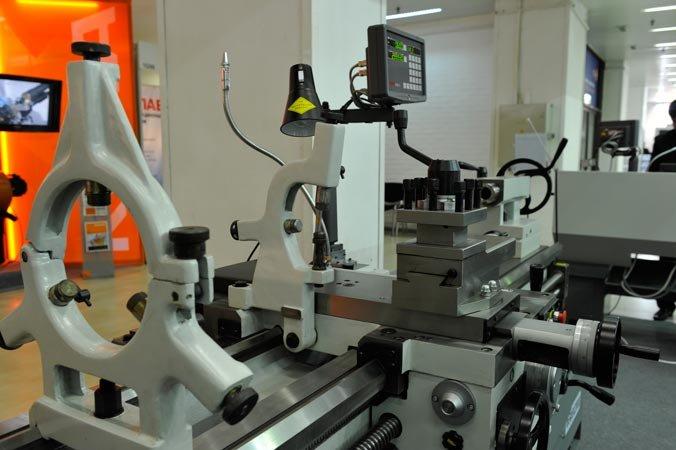

ЛЮНЕТЫ

Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

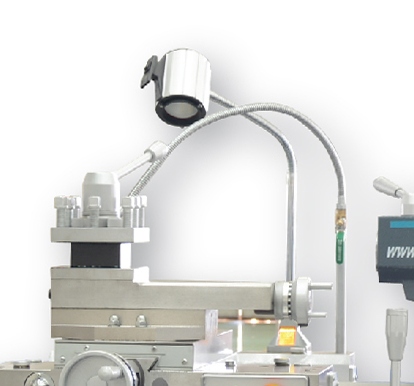

ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ

Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.

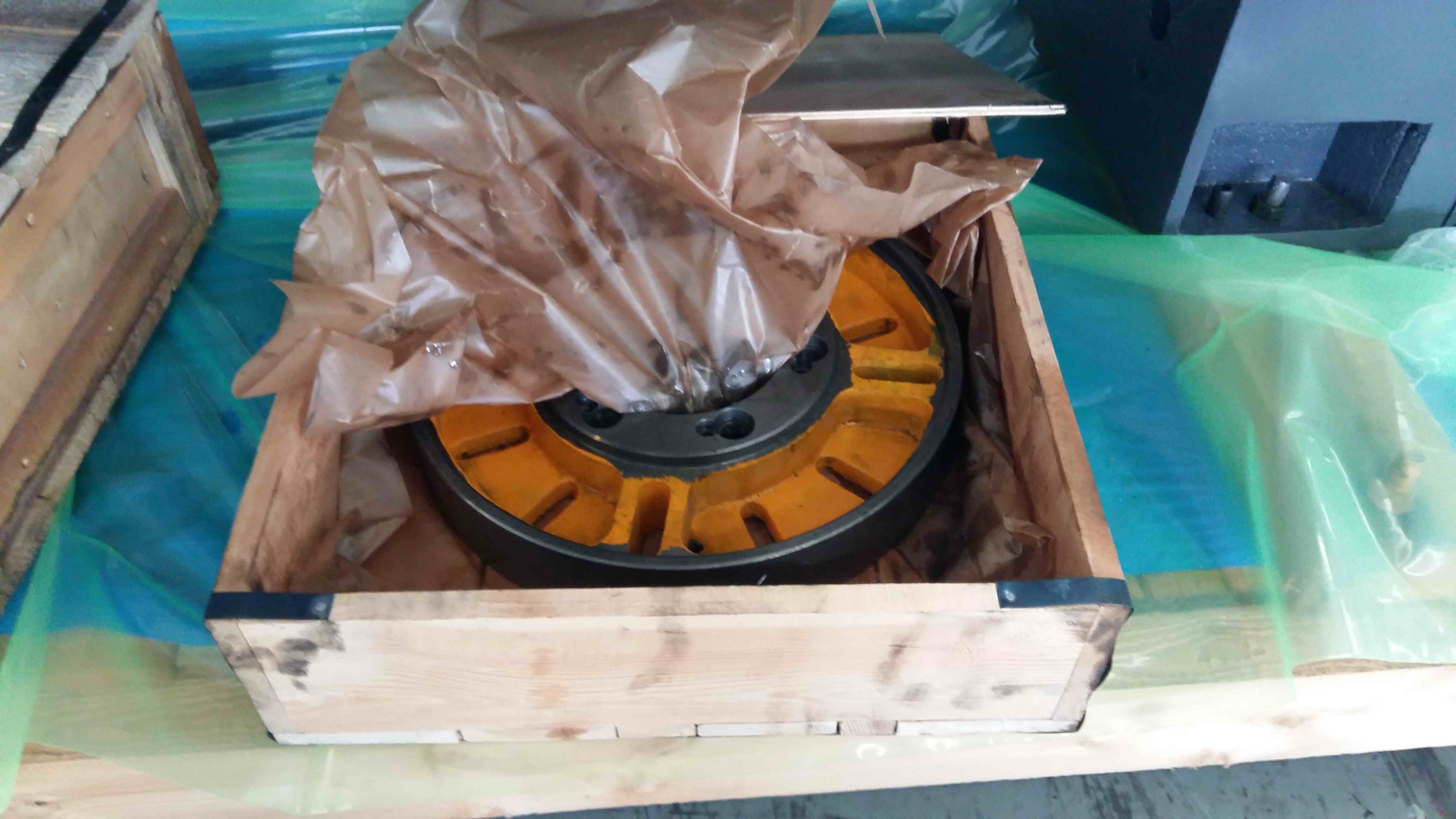

ПЛАНШАЙБА

Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.

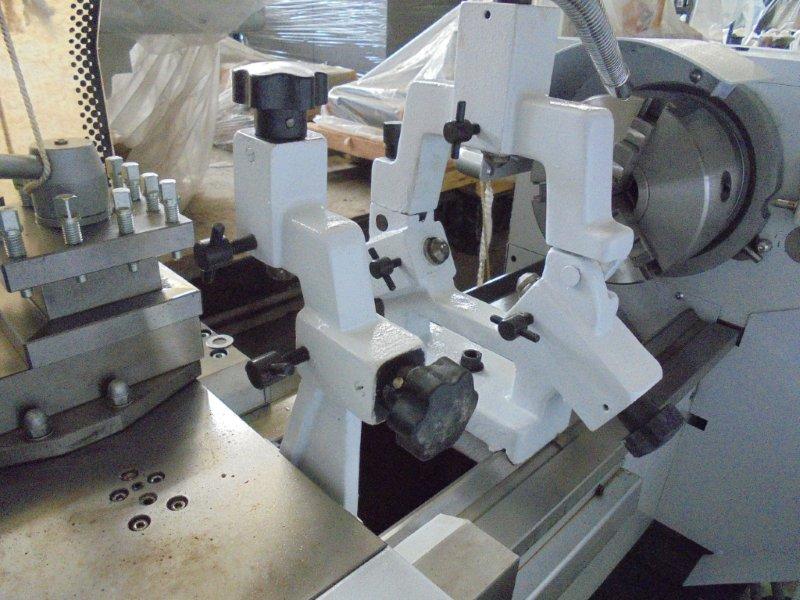

ЛЮНЕТ ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ

Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

3-Х КУЛАЧКОВЫЙ ПАТРОН

Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.
ДОКУМЕНТАЦИЯ НА РУССКОМ ЯЗЫКЕ
НЕ ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
ПРЕСС-МАСЛЕНКА



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

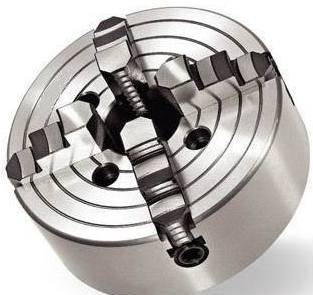

4-Х КУЛАЧКОВЫЙ ПАТРОН

Четырехкулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы.

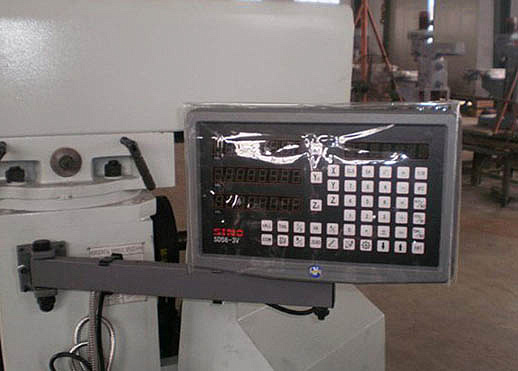

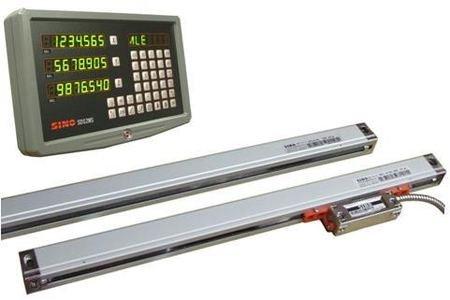

УЦИ

Все универсальные токарные станки DMTG серии CW опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации.

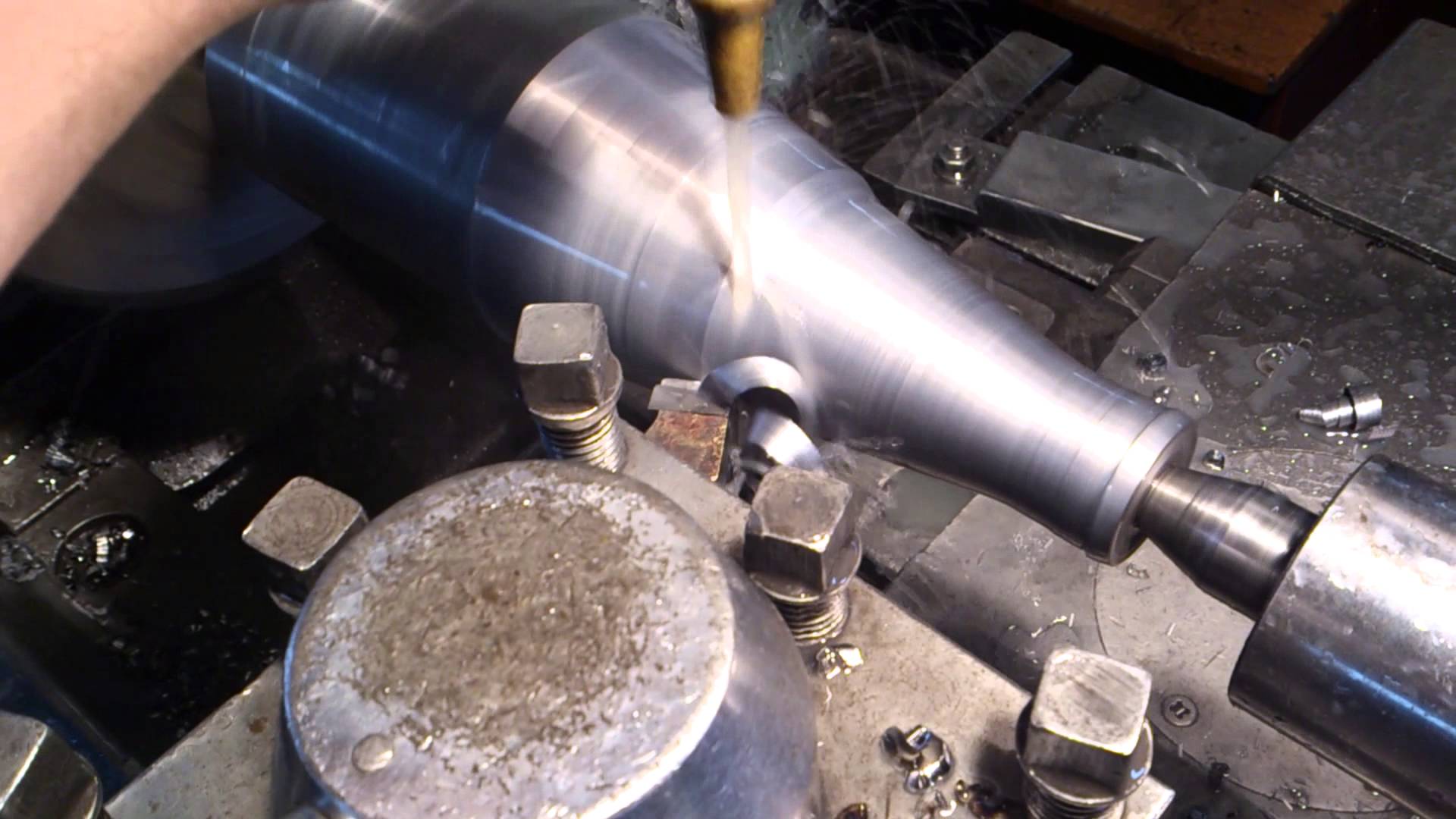

ПРИСПОСОБЛЕНИЕ ДЛЯ ТОЧЕНИЯ КОНУСОВ

Для обработки конических поверхностей с углом уклона до 10 - 12° современные токарные станки можно оснастить приспособлением для точения конусов.

ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР

Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.

БЫСТРОСМЕННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
УВЕЛИЧЕНИЕ МОЩНОСТИ ГЛАВНОГО ПРИВОДА
УСТРОЙСТВО ОПТИЧЕСКОЙ ИНДИКАЦИИ
ЛЮНЕТ ПОДВИЖНОЙ И НЕПОДВИЖНЫЙ УВЕЛИЧЕННОГО РАЗМЕРА
ИНСТРУМЕНТ
Модель
CW6263E
CW6280E
CW62100E
Максимальная длина обработки, мм

1500
2000
3000
4000
5000
6000

1500
2000
3000
4000
5000
6000
3000
4000
5000
6000
Конус шпинделя
1 : 20
1 : 20
1 : 20
Диаметр отверстия в шпинделе, мм
100
(130 опция)
100
(130 опция)
100
(130 опция)
Габаритные размеры (для РМЦ 3000 мм):
Длина, мм
5130
5130
5130
Ширина, мм
1340
1380
1460
Высота, мм
1830
1830
1830
Вес, кг
5000
5200
5500
