Китай
Размеры стола: 1500 x 2500 мм
Мощность: 15 - 18,5 кВт
Тип направляющих: качения; скольжения
Вес: 23 000 кг
• Направляющие и ШВП PMI / Hiwin (Тайвань)
• ЧПУ Fanuc plus 0i-MF (5)
• Электрокомпоненты Omron / Schneider
• Шпиндель ROYAL / VYU CHENG 6000 об/мин

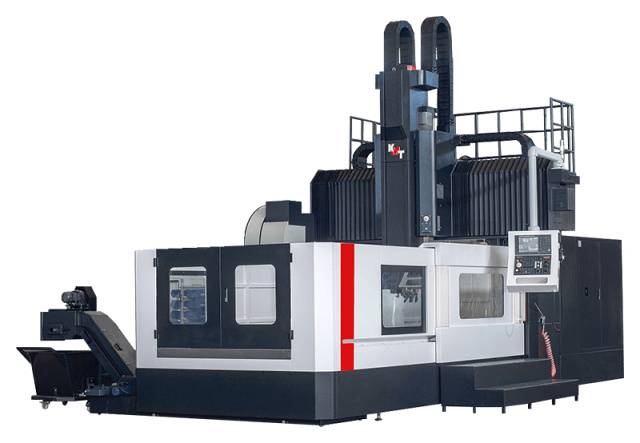

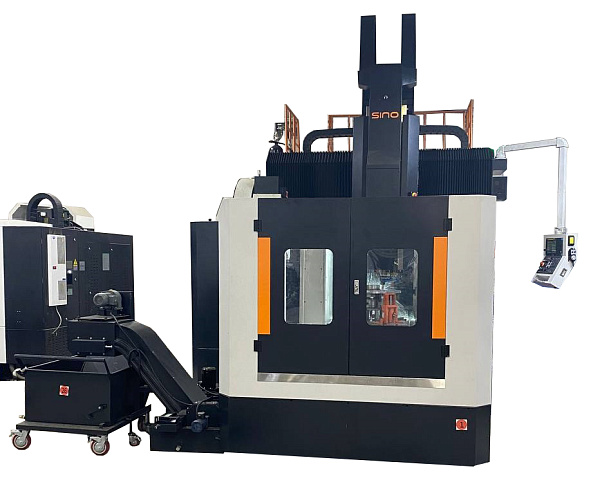

• Портальная конструкция станка для дополнительной жесткости
Назначение:
Портально-фрезерные станки с ЧПУ предназначены для черновой и чистовой обработки* крупногабаритных изделий из черных, цветных металлов и легированных сталей.
Предназначены для:
- фрезерования,
- сверления,
- развертывания,
- нарезания резьбы.
Область применения:
Вертикально-фрезерные обрабатывающие центры серии KPM применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

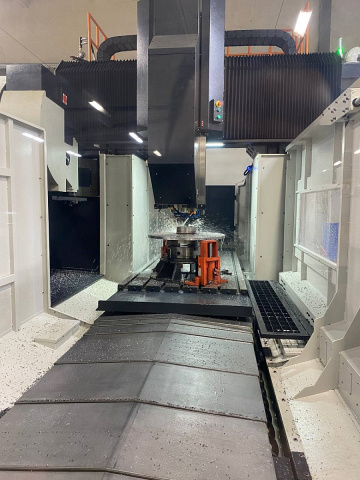

Схема обработки:
Конструктивные особенности:

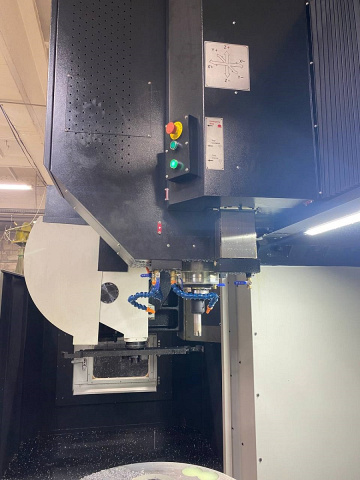

.jpg)

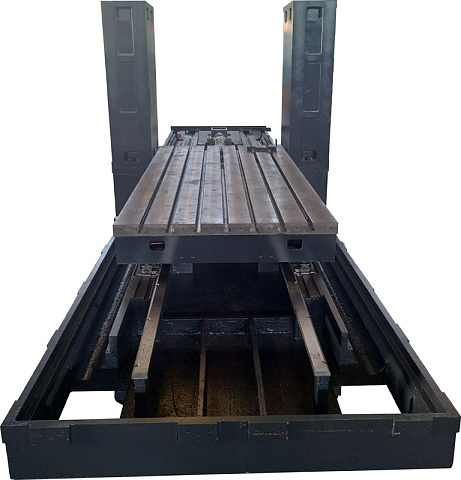

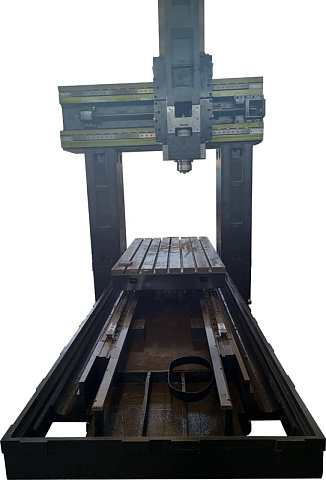

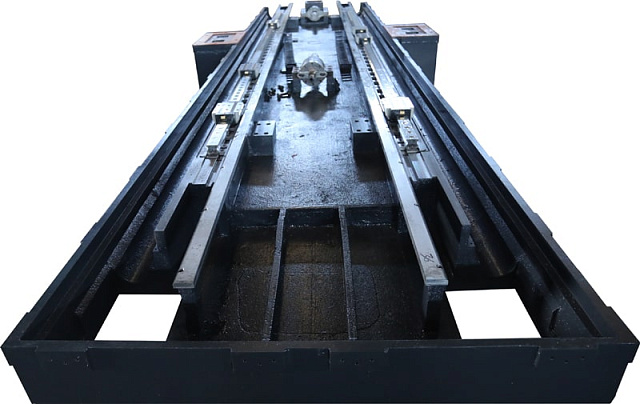

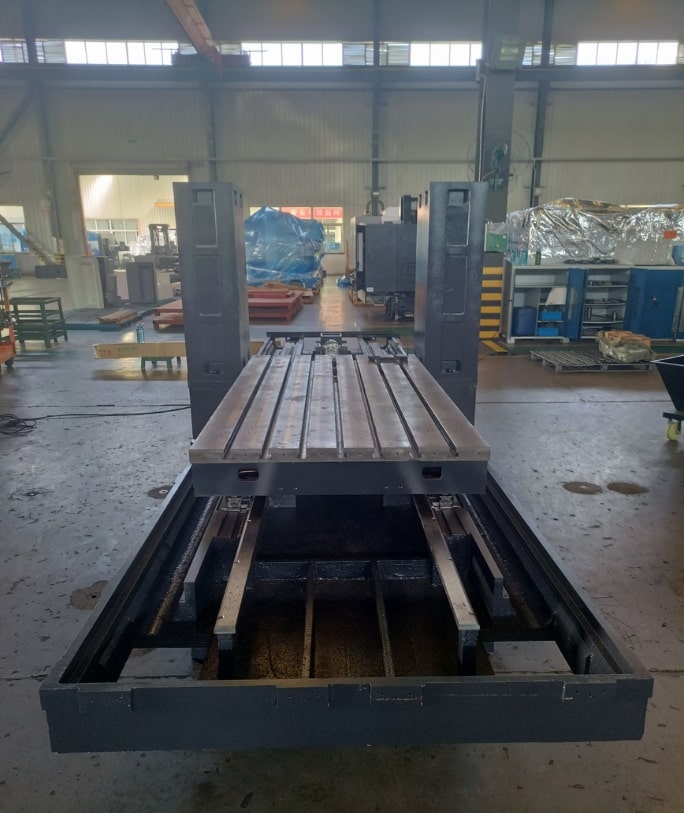

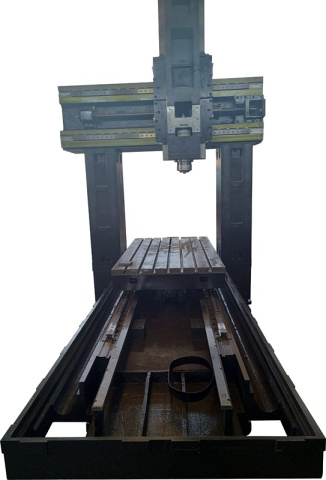

Основание станка выполнено из цельнолитой трапеция образной станины высокой прочности. Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую стабильность динамической жёсткости и точности.
Высокая жесткость и твердость достигается заполнением узлов станка виброгасящим материалом и дополнительными ребрами жесткости.
.jpg)

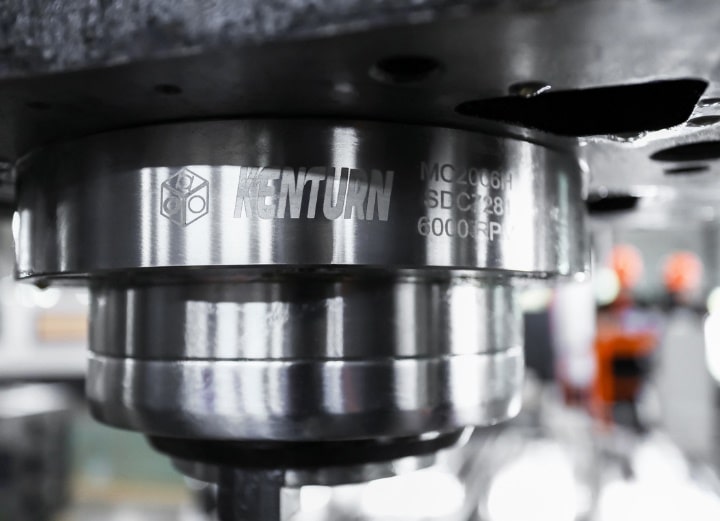

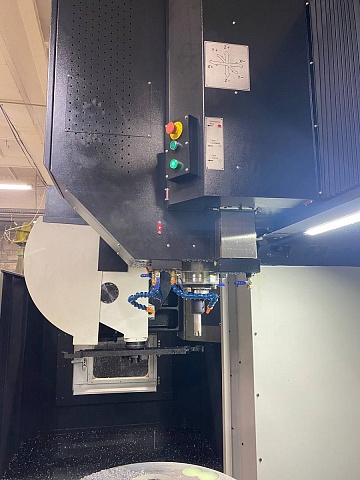

Шпиндель производства компании ROYAL или VYU CHENG (Тайвань), характеризуется высокой точностью и повышенной жесткостью.
В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Передача крутящего момента происходит за счет ременной передачи.
Крутящий момент достигает 70 / 95,5 Нм (постоянный / пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей.
С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

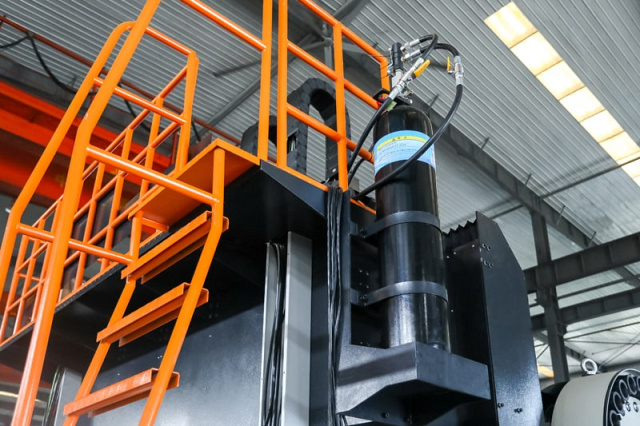

Колонна является цельнолитой и представляет собой интегральную конструкцию с ребрами жесткости, что обеспечивает жесткость и стабильный процесс обработки на всей высоте оси Z.
.jpg)
По оси X установлен редуктор для увеличения крутящего момента перемещения стола.
.jpg)

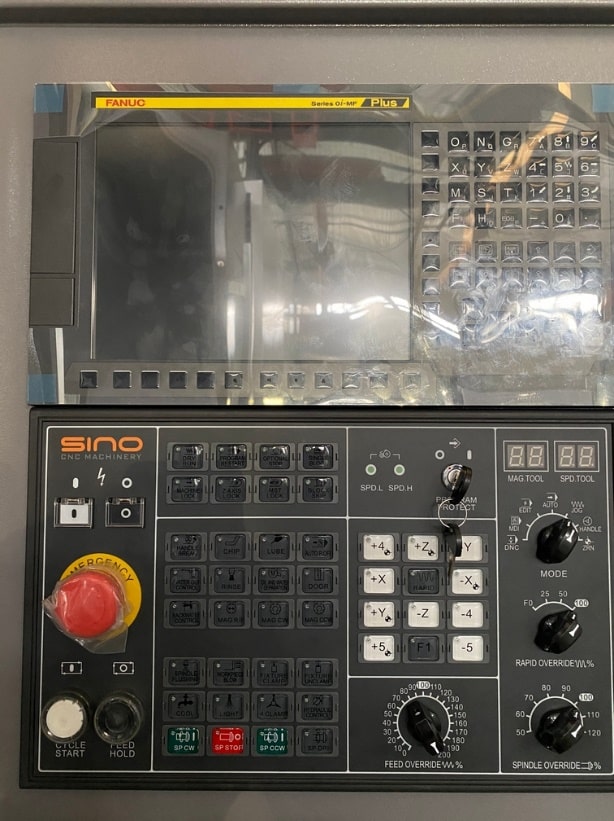

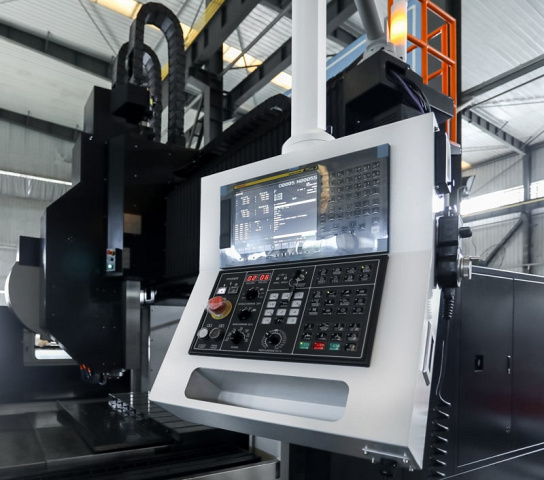

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC PLUS 0i-MF (5), LCD монитор 10,4 дюймов c manual guide на русском языке.
- Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования
- Интерфейс на русском языке
- Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG
- Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства
- Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки
.jpg)

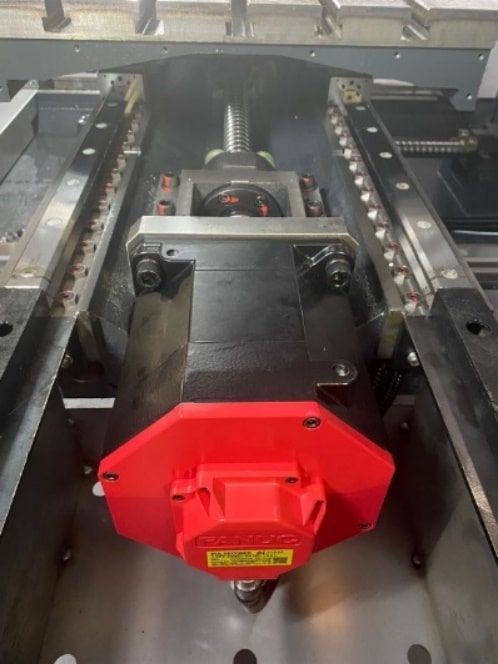

На станках установлены оригинальные приводы подач от производителя FANUC (Япония), что обеспечивает высокую надежность, скорость и плавность перемещений.

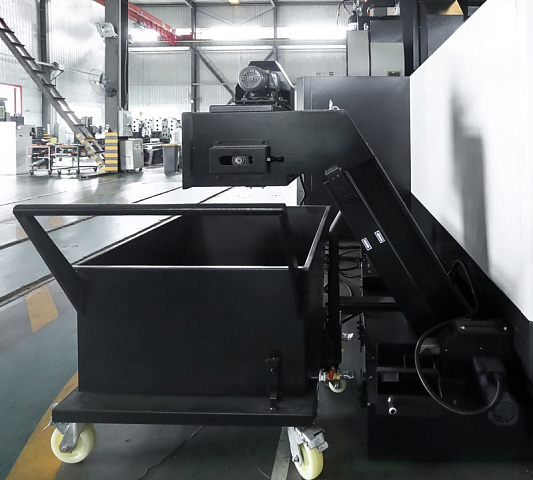

Стандартная комплектация:
ШВП производства PMI / Hiwin (Тайвань)

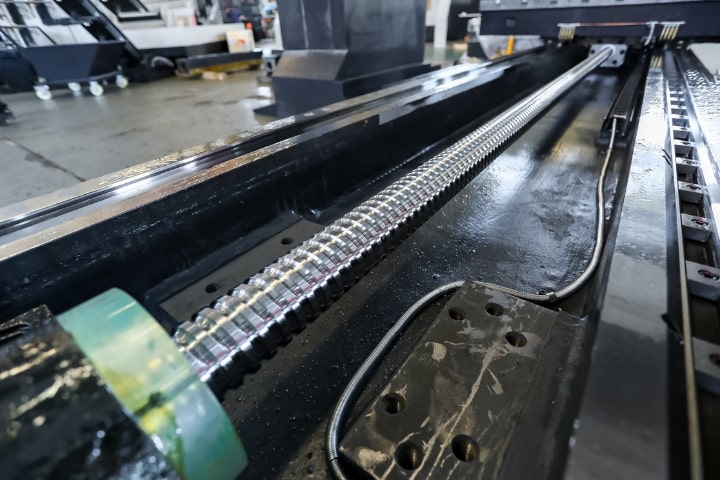

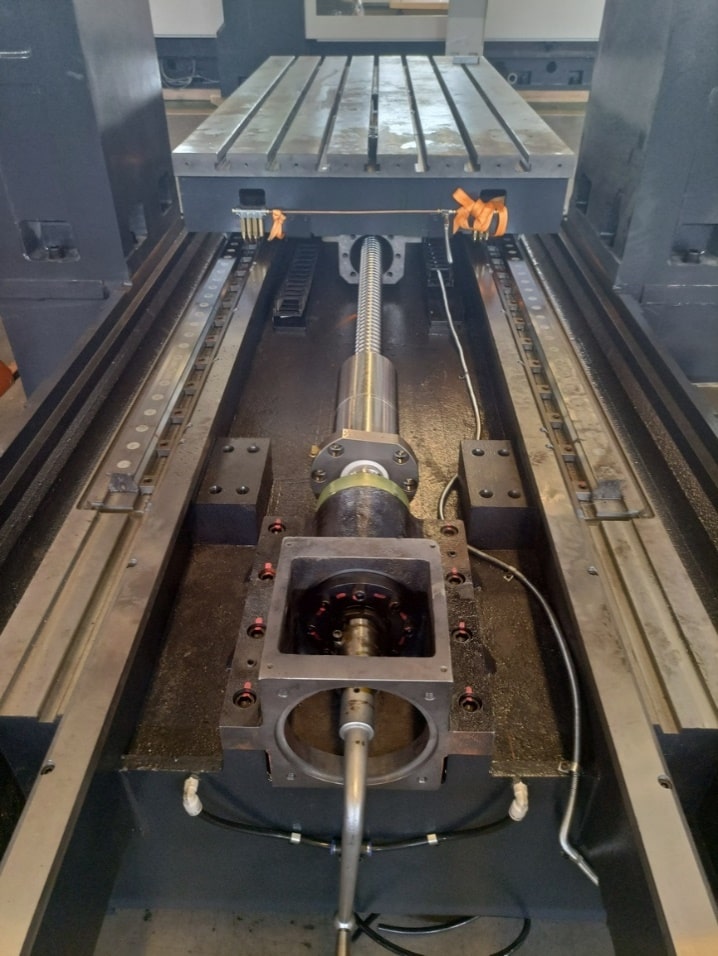

Каждая сторона шарико-винтовой передачи имеет 6 подшипников, ее конструкция с предварительным натяжением снижает тепловую деформацию.
По осям X,Y,Z используются ШВП, обеспечивающие высокую точность и стабильность вращения, обладающие высокой эффективностью и надежностью. Скорость перемещения станка достигает 20 м/мин., сокращая время обработки.
Шариковый винт имеет функцию автоматической смазки, что повышает надежность станка и его срок эксплуатации.

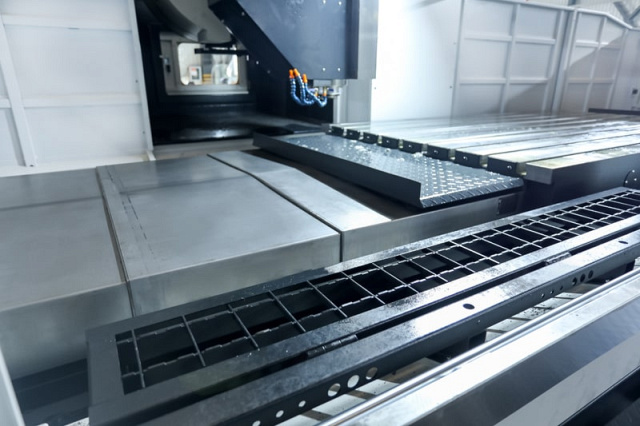

Направляющие производства PMI / Hiwin (Тайвань)

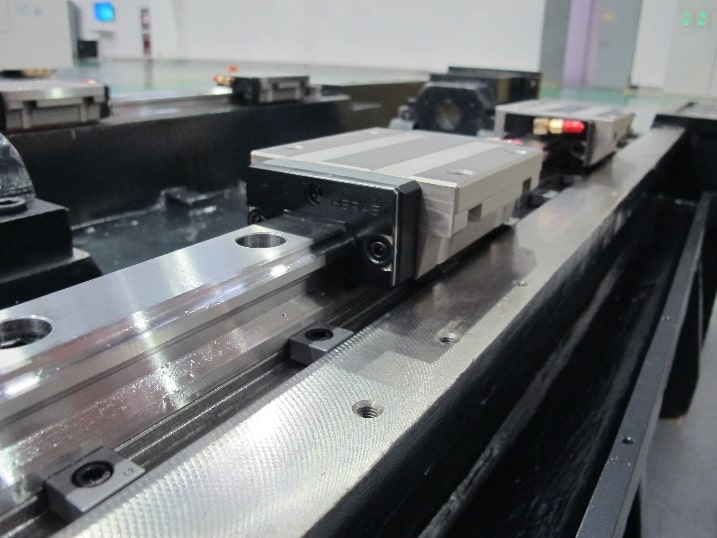

По осям X,Y установлены роликовые линейные направляющие качения.
Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2-4 раза и увеличивающими нагрузку.
Роликовые направляющие имеют функцию автоматической смазки, что обеспечивает высокие показатели точности и плавности хода.

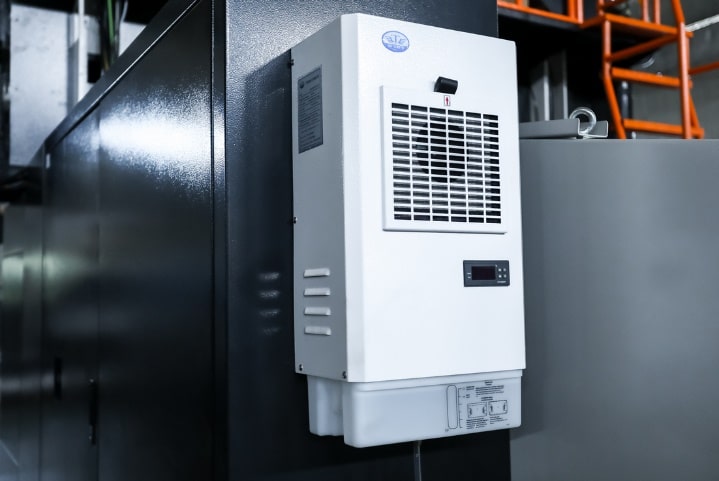

Теплообменник электрошкафа
Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.
Электрокомпоненты Omron / Schneider

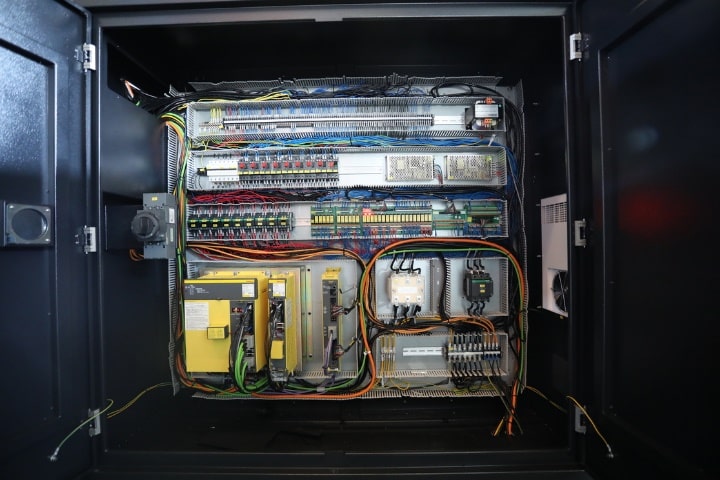

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Omron и Schneider.

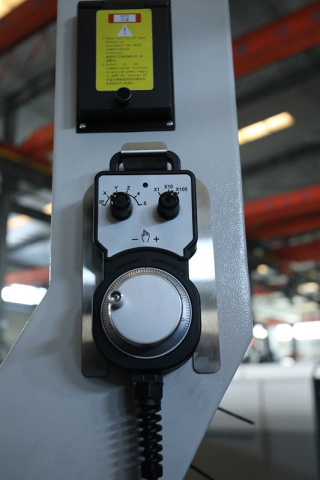

Маховик перемещений по осям

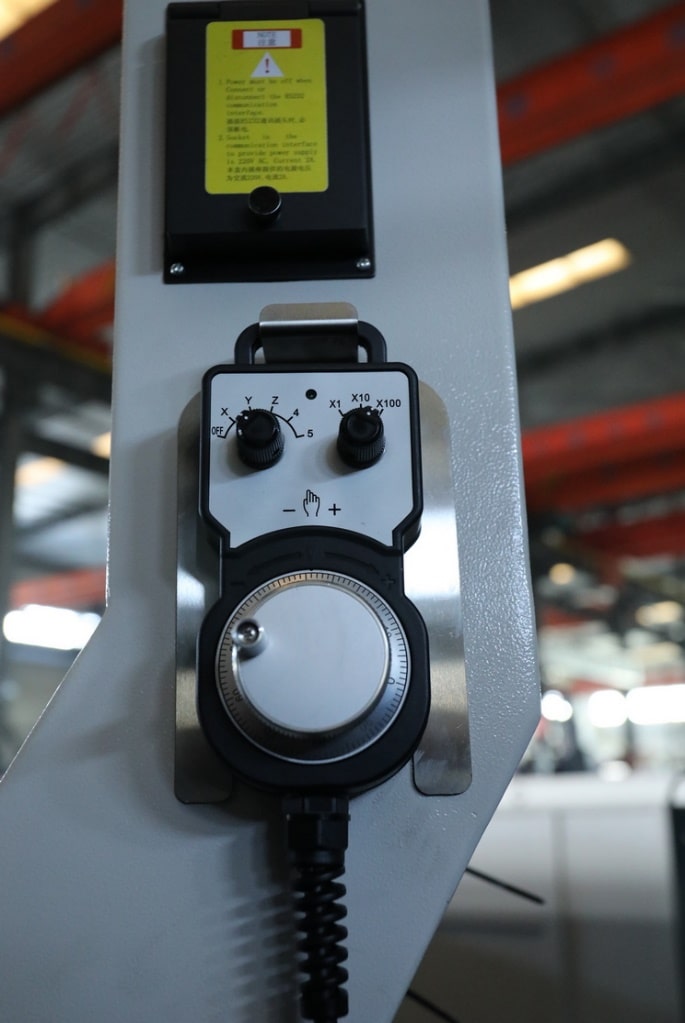

Поворотная стойка системы ЧПУ FANUC оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).

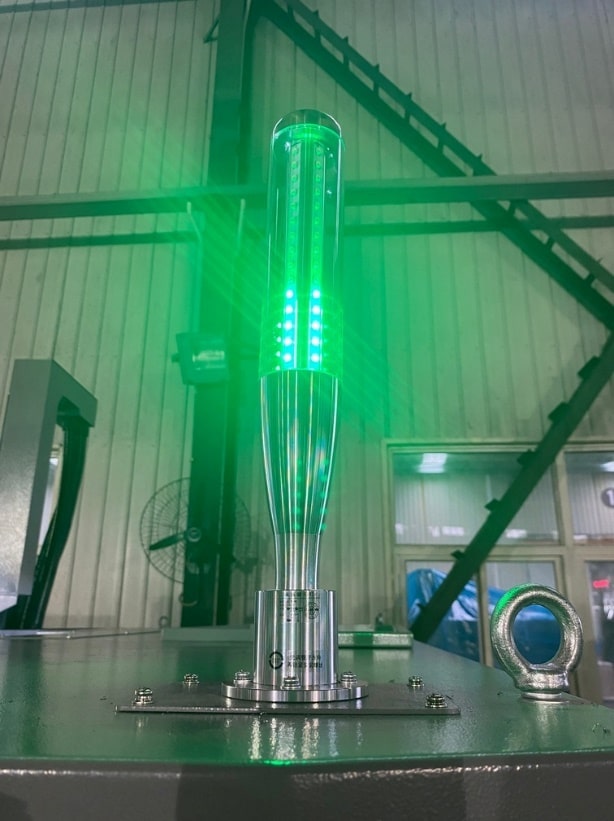

Сигнальная лампа
Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы.
Освещение рабочей зоны

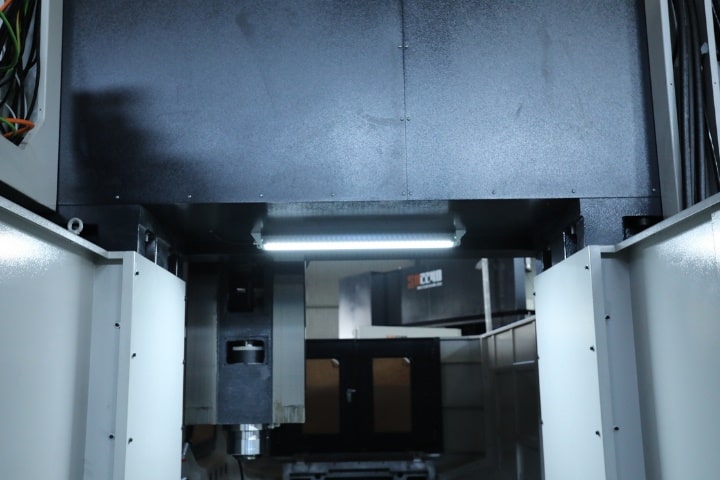

Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

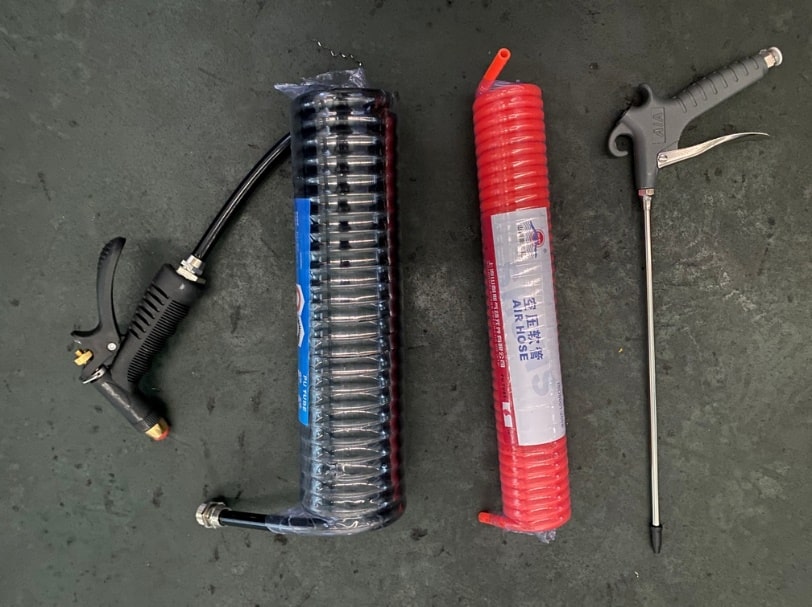

Пистолет обдува воздухом и СОЖ
Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка.

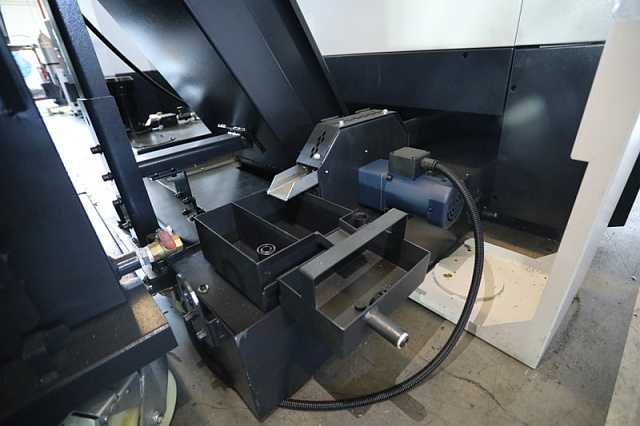

Сепаратор СОЖ дискового типа
Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ.

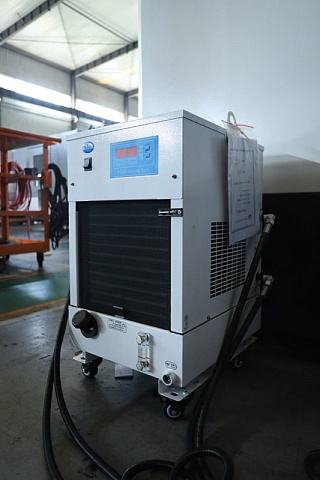

Масляное охлаждение шпинделя
Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя.

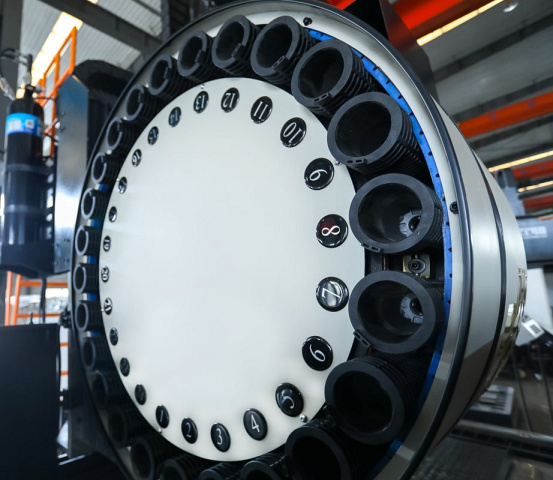

Инструментальный магазин
Инструментальный магазин на 24 позиции.

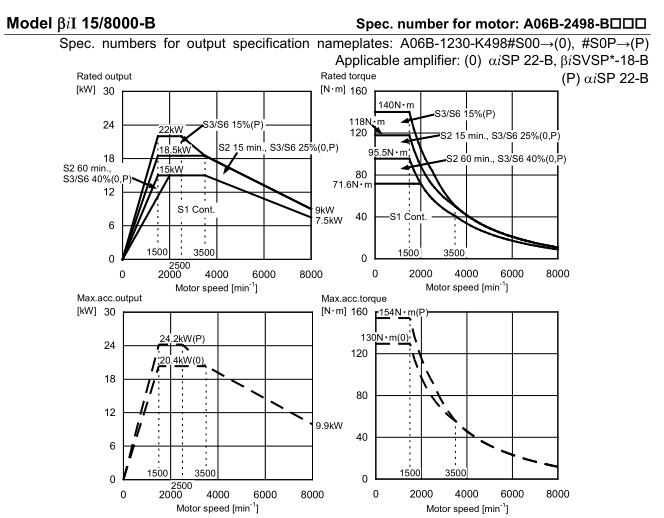

Диаграмма крутящего момента и мощности шпинделя:
