Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HSS

Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HSS
  • Производитель: SAHINLER

    Страна: Турция

  • Ширина обработки: 2050 - 4100 мм

    Толщина обработки: 12 - 85 мм

    Ø верхнего валка: 280 - 680 мм

    Вес: 8550 - 82 500 мм

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Четырехвалковые гидравлические листогибочные машины 4R HSS способны изгибать стальные листы толщиной от 4 мм до 70 мм и шириной от 2050 мм до 4100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек, а так же конусов различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

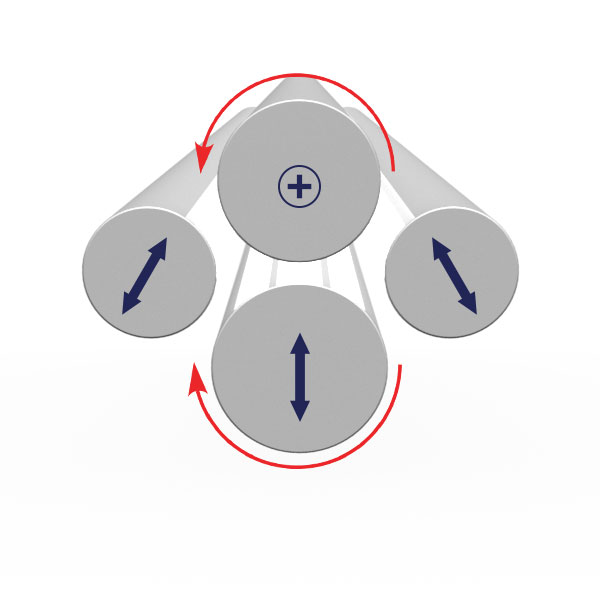

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Система планетарных направляющих

Одним из самых главных отличий серии 4R HSS является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз

Высокопрочный корпус станка

Гидравлические листогибочные станки 4R HSS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

Подшипники

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

Гидравлическая система

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Закалённые валы

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

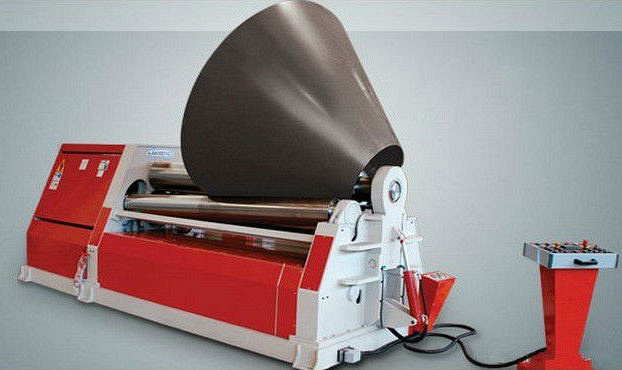

Устройство конической гибки

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

Цифровой дисплей

Цифровой дисплей показывает текущее положение боковых валов.

Двухскоростное управление

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

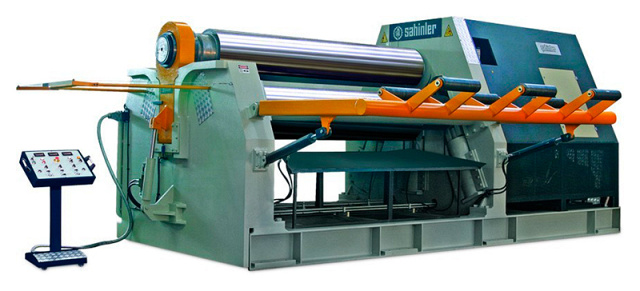

Боковые и центральная поддержки

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

Стол подачи материала

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

Система охлаждения масла

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

Плавно изменяемая скорость вращения валов.

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.

Модель

4R HSS 20x280 4R HSS 20x320 4R HSS 20x350 4R HSS 20x380 4R HSS 20x400 4R HSS 20x460 4R HSS 20x500 4R HSS 20x550 4R HSS 25x280 4R HSS 25x320

Максимальная ширина обработки, мм

2050  2050  2050  2050
2050  2050  2050  2050  2550  2550

Максимальная толщина обработки при круговой гибке, мм

20  25  30  40  45  50  55  60  16  20

Максимальная толщина обработки при подгибке, мм

16  20  25  30  35  40  50  50  12  16

Диаметр верхнего валка, мм

280  320  350  380  400  460  500  550  280  320

Диаметр нижнего валка, мм

220  240  260  300  300  380  400  450  220  240

Мощность, кВт

15  18,5  22  30  38,5  38,5  45  66  15  18,5
Габаритные размеры:

Длинна, мм

4850 4900 4900 4900  4900 4900 5550  5700  5300  5400

Ширина, мм

1700  1800  1900 2250 2250 2300 2550 2850  1700 1800

Высота, мм

1850 1950 1950 2350 2350  2350 2350 2350 1850 1950

Вес, кг

8550 10 240 11 500 14 650 15 000 19 600 30 000  40 000 9200 11 000



Модель

4R HSS 25x350 4R HSS 25x380 4R HSS 25x400 4R HSS 25x460 4R HSS 25x500 4R HSS 25x550 4R HSS 30x280 4R HSS 30x320 4R HSS 30x350 4R HSS 30x380

Максимальная ширина обработки, мм

2550  2550  2550  2550  2550  2550  3100  3100  3100  3100

Максимальная толщина обработки при круговой гибке, мм

25  30  40  45  50  55  12  16  20  25

Максимальная толщина обработки при подгибке, мм

20  25  30  35  40  45  10  12  16  20

Диаметр верхнего валка, мм

350  380  400  460  500  550  280  320  350  380

Диаметр нижнего валка, мм

260  300  300  380  400  450 220  240  260  300

Мощность, кВт

22  30  38,5  38,5  45  66  15  18,5  22  30
Габаритные размеры:

Длинна, мм

5400 5400 5400 5400 6000 6200 5800 5850 5850 5850

Ширина, мм

1900 2250 2250 2300 2550 2850 1700 1800 1900 2250

Высота, мм

1950 2350 2350 2350 2350 2350 1850 1950 1950 2350

Вес, кг

13 000 16 720 18 000 22 500 33 000 43 500 10 000 13 000 15 000 18 000



Модель

4R HSS 30x400 4R HSS 30x460 4R HSS 30x500 4R HSS 30x550 4R HSS 30x580 4R HSS 30x620 4R HSS 30x680 4R HSS 40x280 4R HSS 40x320 4R HSS 40x350

Максимальная ширина обработки, мм

3100  3100  3100  3100  3100  3100  3100  4100  4100  4100

Максимальная толщина обработки при круговой гибке, мм

30  40  45  50  60  70  85  10  12

Максимальная толщина обработки при подгибке, мм

25  30  35  40  45  60  70  10

Диаметр верхнего валка, мм

400  460  500  550  580  620  680  280  320  350

Диаметр нижнего валка, мм

300  380  400  450  480  520  580  220  240  260

Мощность, кВт

38,5  38,5
45  66  73  123  150  15  18,5  22
Габаритные размеры:

Длинна, мм

5850 5850 6600 6700 6700 7200 7700 6800 6900 6900

Ширина, мм

2250 2300 2800 2900 2950 3250 3500 1700 1800 1900

Высота, мм

2350 2350 2900 2950 2950 3250 3600 1850 1950 1950

Вес, кг

20 000 24 660 43 000 47 000 55 000 62 500 82 500 13 000 16 000 19 000



Модель

4R HSS 40x380 4R HSS 40x400 4R HSS 40x460 4R HSS 40x500 4R HSS 40x550

Максимальная ширина обработки, мм

4100  4100  4100  4100  4100

Максимальная толщина обработки при круговой гибке, мм

16  20  25  35  40

Максимальная толщина обработки при подгибке, мм

12  16  20  25  30

Диаметр верхнего валка, мм

380  400  460  500  550

Диаметр нижнего валка, мм

300  300  380  400  450

Мощность, кВт

30  38,5  38,5  45  66
Габаритные размеры:

Длинна, мм

6900 6900 6900 7500 7700

Ширина, мм

2250 2250 2300 2550 2850

Высота, мм

2350 2350 2350 2350 2350

Вес, кг

22 000 23 500 30 000 42 000 54 000
