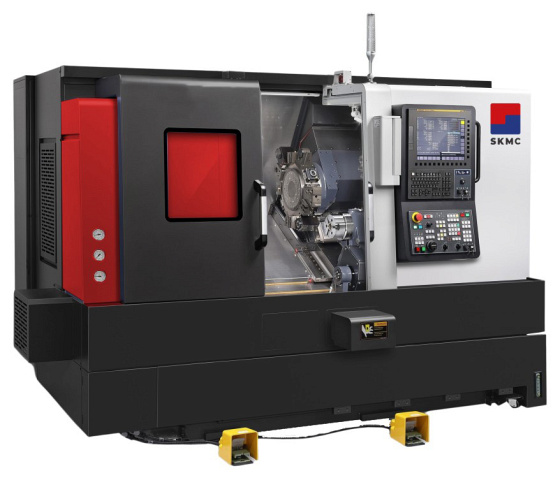

Токарные обрабатывающие центры SKMC SL2000(S)Y

Код(ы) товара: МС 445035
Поделиться
  • Свыше 1000 единиц металлообрабатывающего оборудования в пути на склад!
    Узнать больше
  • Аванс Скидка
    60% 1%
    70% 2%
    80% 3%
    90% 4%
    100% 5%
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Доставка:
Ошибка!
...
!
Шеф-монтаж: от 180 000 ₽ !
Гарантия: 12 месяцев
Самая большая
SKM
Южная Корея
Модели серии:
SL1500Y SL1500SY SL2000Y SL2000SY

Ø обработки: 300 мм

РМЦ: 510 мм

Мощность: 11 / 15 кВт

Вес: 3850 - 4200 кг

Преимущества
  • Цельнолитая наклонная станина 30˚
  • Точные и скоростные направляющие качения с прецизионного класса точности
  • Привод шпинделя через ремень с крутящим моментом до 169 Нм
  • Увеличенная мощность приводов подач по осям X – 1,8 кВт и Z – 2,5 кВт
  • Максимальные обороты противошпинделя – 6 000 об/мин (конус А2-4)
Назначение

Токарные обрабатывающие центры SКMC серии SL с осью Y и противошпинделем (серия SY) предназначены для точной и производительной токарной обработки с высокими повторяемостью и серийностью, деталей типа тел вращения: валов, осей, фланцев, колец и т.д.

Область применения

Токарные обрабатывающие центры SКMC серии SL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна.

Производство машин и механизмов

Инструментальное производство

Приборостроение

Аэрокосмическая промышленность

Конструктивные особенности

Оптимизированное проектирование конструкции станины с использованием компьютерного анализа 3D-моделирования (FEA).

Станина сконструирована таким образом, чтобы сводить к минимуму вибрацию во время процесса обработки, а также повышения его стабильность.

Цельнолитая станина, выполненная из чугуна марки Meehanite, оптимальный градус наклона станины (30º), а также направляющие качения обеспечивают высокую жесткость обработки, что положительно влияет на срок службы инструмента.

BMT45P может надежно зафиксировать инструмент на револьверной головке и обеспечивает высокую производительность обработки с помощью эффективной внутренней системы привода с повышенной жесткостью и высокой точностью. Стабильная производительность сохраняется даже при фрезерных операциях, требующих удлинения инструмента.

Коническая передача механизма привода инструмента имеет воздушно-масленое охлаждение, что снижает тепловые деформации и обеспечивает возможность работы приводным инструментом более длительное время, а также снижается шум.

Задняя бабка повышенной жесткости перемещается по направляющим качения и позволяет точно фиксировать и поддерживать заготовки.

Пиноль позиционируется гидравлической системой программно с помощью М-команд или вручную со стойки ЧПУ.

Шпиндельная бабка, отлитая из чугуна марки Meehanite, усиленная ребрами жесткости снаружи для увеличения площади, улучшает теплообмен. Для увеличения жесткости и КПД от двигателя в шпинделе применены два ряда шарикоподшипников и двойные упорные подшипники класса P4.

Цилиндрические роликовые подшипники имеют большую поверхность контакта, что обеспечивает наибольшую жесткость при больших нагрузках и превосходное качество поверхности деталей. Все подшипники шпинделя класса точности P4 постоянно смазываются консистентной смазкой.

Сборка шпинделей производится в термостатическом помещении. Шпиндель поддерживается двумя рядами цилиндрических роликовых подшипников в передней и задней частях, с двойным коническим подшипником между ними.

Все направляющие качения обеспечивают высокую точность перемещений по осям X и Z.

Использование высокоточных направляющих обеспечивает плавное движение и значительно сокращает время простоя.

Направляющие закрываются телескопическими кожухами для предотвращения разрушающего воздействия СОЖ и стружки.

Подходит для полноценной обработки мелких и средних детали сложной формы без ручной переустановки. Применение фрезерных инструментов и управление по оси Y обеспечивает большую гибкость и облегчает высокоточную обработку сложных заготовок.

Обслуживание станка происходит быстро и позволяет оперативно реагировать на любые неисправности с удобным доступом к основным рабочим органам и агрегатам.

Защитные кожуха установлены для всех осей и при необходимости легко демонтируются для инспекции направляющих и приводов.

Для удобства обслуживания бак СОЖ выдвигается вперёд, а конвейер для стружки – вправо.

Это позволяет экономить площадь и более эффективно производить очистку бака и конвейера, нежели при других вариантах расположения.

Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором.

Комплектация
Стандартная
ЧПУ FANUC 0i-TF
Шпиндель / Противошпиндель (для версии без индекса S) 4500 (6000) / 6000 об/мин
Полый гидравлический 3-х кулачковый патрон – 2 шт.
Комплект мягких кулачков, 2 комплекта (для двух патронов)
Бесконтактный датчик зажима патрона
Вращающийся центр для пиноли задней бабки (для версии с индексом S)
Револьверная голова на 12 позиций инструмента BMT45P
Стандартный набор блоков и переходных втулок для револьверной головы на 12 позиций
Блок приводного инструмента по оси X (ВМТ45P)
Блок приводного инструмента по оси Z (ВМТ45P)

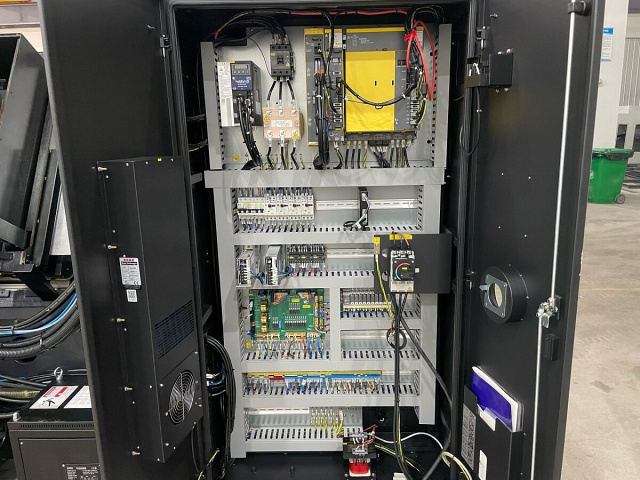

Электрический шкаф
Гидравлическая станция
Полностью закрытая зона обработки
Задняя бабка с ручным перемещением и гидравлическая пиноль
Централизованная автоматическая система смазки
Рабочее освещение
Трехцветная сигнальная лампа
Педаль управления гидравлическими узлами
Система подачи СОЖ
Защита направляющих и ШВП
Блокировочное устройство откатной двери
Регулировочные болты и опоры
Инструмент для обслуживания станка
Инструкция по эксплуатации на русском языке
Дополнительная
Блок приводной по оси X – BMT45P (ER20) (Eppinger)
Блок приводной по оси Z – BMT45P (ER20) (Eppinger)
Конвейер для стружки (выгрузка справа)
Корзина для стружки (110 л)
Интерфейс пруткоподатчика
Маслоотделитель
Пистолет СОЖ
Пистолет воздуха
Помпа СОЖ 20 бар
Система измерения инструмента (полуавтоматическая)
Система измерения инструмента (автоматическая)
Калёные кулачки (комплект)
Manual guide I (MGI)
iHMI- интерфейс
Держатель для U-образного инструмента (сверло/резец)
Держатель инструмента для торцевого точения
Держатель инструмента для наружного точения
Втулка для расточных резцов Ø32 мм, 1 шт.
Втулка для U-образного инструмента Ø32 мм, 1 шт.
Уловитель готовых деталей
Обдув шпинделя воздухом
Портативный MPG-пульт
Комплект оптических линеек HEIDENHAIN (X/Z)
Винтовая интерполяция (опция ЧПУ)
Синхронизация осей вращения С и A (шпиндель / противошпиндель)
Диаграммы мощности шпинделя

SL1500(S)Y

SL2000(S)Y

Диаграммы мощности револьверной головы
Инструментальная система на 12 (24) позиций - приводная

Для серии с осью Y и задней бабкой

Для серии с осью Y и противошпинделем

Возможности обработки

Для серии с осью Y и задней бабкой

Для серии с осью Y и противошпинделем

Габаритные размеры
