Комплексный ремонт источника Raycus RFL-C6000S и головы BOCI BLT 421S: когда сорванные пломбы приводят к выгоранию оптического тракта и QBH-коннектора

Комплексный ремонт источника Raycus RFL-C6000S и головы BOCI BLT 421S: когда сорванные пломбы приводят к выгоранию оптического тракта и QBH-коннектора

// Голова: BOCI BLT 421S, сер. 240847012574 // Источник: Raycus RFL-C6000S, сер. С5000С24702318 // Клиент: ООО «СЦЕНА-НН» // Проблема: Красный луч отсутствует, станок полностью остановлен //

В нашу лабораторию клиент привез сразу два узла одного станка: лазерную голову BOCI BLT 421S и источник Raycus RFL-C6000S. Симптомы был критические: красный луч отсутствовал, излучения не было, производство стояло. Всегда лучше присылать к нам на диагностику лазерный источник вместе с головой, так как это узлы станка, которые работают вместе. И, как правило, проблемы с одним узлом влекут за собой проблемы с другим узлом. Согласовали с клиентом срочную диагностику и дефектовку обоих узлов.

[Фото: Голова BLT 421S и источник RFL-C6000S при поступлении в лабораторию]

Первичный осмотр

Источник внешне и внутренне в порядке: корпус не поврежден, внутренний модуль без прогаров  . Но при осмотре коннектора под микроскопом стало ясно: повреждены защитный колпачок и кварцевый блок наконечника QBH.

Голова выглядела хуже: загрязнения на корпусе и, что настораживает больше всего, все пломбы сорваны. Это значит, что в оптический тракт уже вмешивались до нас, и явно не в условиях чистой комнаты.
Однако внутренняя диагностика быстро расставила все по местам.

[Фото: Сорванные пломбы на корпусе головы]

Дефектовка оптического тракта головы

Разборка проводилась инженером Виталием Сениным в условиях чистой комнаты (класс ISO 5). Вскрытие показало классическую картину выгорания «снизу вверх»:
Нижнее защитное стекло (25.4×4 мм): загрязнения и прожоги. Данное защитное стекло меняется оператором у станка, но здесь оно явно работало дольше своего ресурса. Требуется замена.

Среднее защитное стекло (34×5 мм): прожоги, загрязнения. Это критический момент, так как его замена осуществляется только в беспылевых условиях лаборатории. Требуется замена.

Первое верхнее защитное стекло (25.4×4 мм): СГОРЕЛО полностью. Требуется замена.


Верхнее защитное стекло (25.4×4 мм): мелкие загрязнения. Меняем комплектом — сомнительное стекло в тракте не оставляем.

Объектив коллиматора: мелкие поджоги и загрязнение. Требуется замена.

Объектив фокусатора: без повреждений! Выгорание до него не дошло.

Почему красный луч не проходил через голову?

Сгоревшее первое верхнее стекло и подгоревший коллиматор фактически перекрыли оптический тракт: луч терял мощность и форму еще внутри головы, а пилотный красный луч просто не доходил до выхода. Именно это мы видели на визуализаторе до разборки — и именно это останавливало резку.

Дефектовка источника

Внутренний оптический модуль источника без повреждений, ошибки отсутствуют. Но кварцевый блок наконечника QBH выгорел, а защитный колпачок поврежден. При мощности 6 кВт любое загрязнение или трещина на кварце мгновенно превращается в точку перегрева, поэтому такое повреждение лечится только одним способом: заменой оптического волокна с наконечником в сборе.

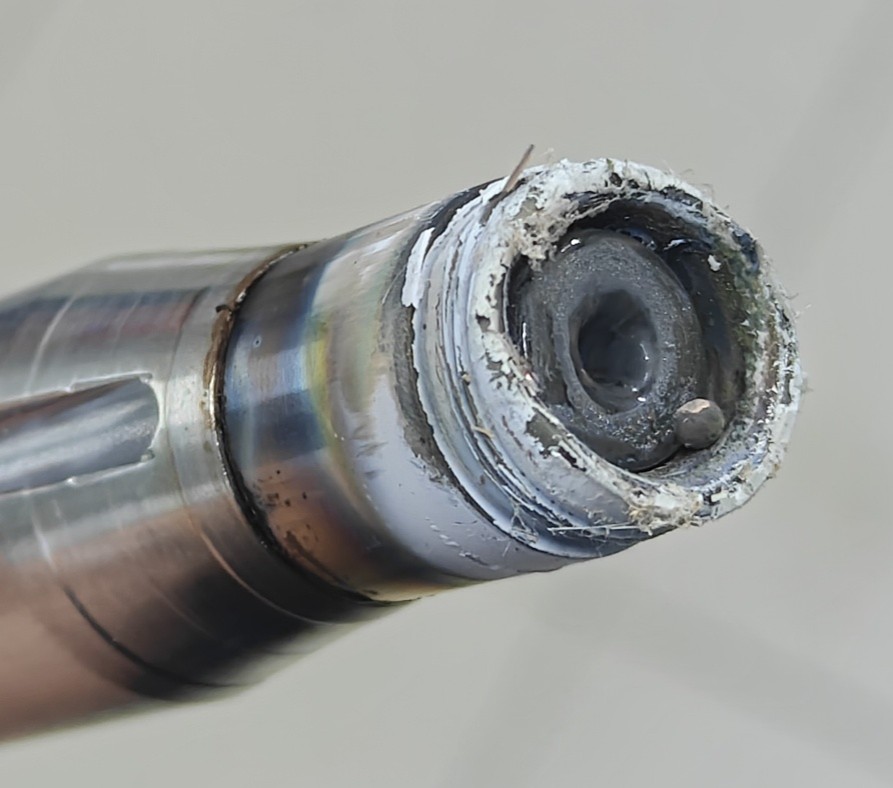

[Фото: Выгоревший кварцевый блок QBH-коннектора]

Хорошая новость

Их сразу три. Оптический модуль источника жив — замена внутреннего модуля не потребовалась. Фокусатор головы уцелел — выгорание остановилось на коллиматоре. И главное: оба узла мы отремонтировали за один день, поэтому станок клиента потерял всего одну смену вместо недели простоя.

Восстановительные работы

Согласовали смету с клиентом и приступили к ремонту:

Полный разбор головы, ультразвуковая мойка корпуса, TRA- и QBH-модулей для удаления нагара и металлической пыли.

Работа в чистой комнате: замена четырех защитных стекол (25.4×4 — 3 шт., 34×5 — 1 шт.) и объектива коллиматора.

Демонтаж поврежденного оптического волокна источника, установка нового волокна QBH 75/360-20M, рассчитанного на 6 кВт.

Сварка оптоволокна с контролем потерь на сростке.

Состыковка оптического волокна с головой в чистых условиях — самая ответственная операция: одна пылинка на стыке при 6 кВт привела бы к повторному прожогу.

Сборка и контроль: замер мощности на выходе источника показал 5900 Вт при номинале 6000 Вт, визуализатор — ровное чистое пятно без затемнений.

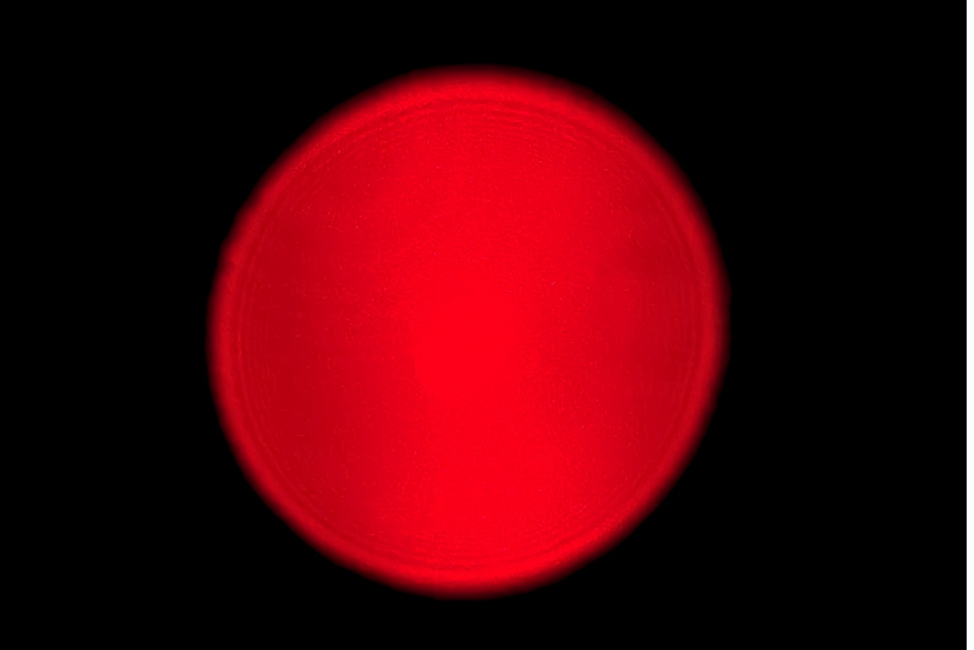

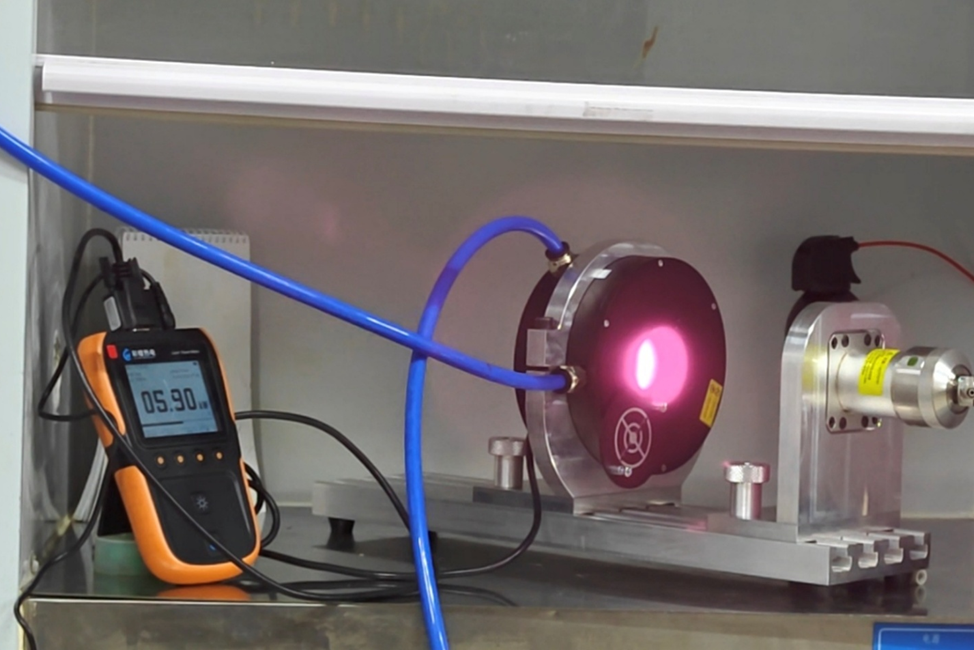

[Фото: Замер мощности после ремонта — 5900 Вт] [Фото: Фото с визуализатора после ремонта]

⏱ Сроки ремонта: один день (комплексный ремонт головы и источника).
🛡 Гарантия: 12 месяцев на работы и комплектующие при правильной эксплуатации.
💰 Стоимость: волокно оптическое QBH 75/360-20M (6 кВт) — 146 000 руб.; работа по замене волокна — 70 000 руб.; работа по замене оптического тракта головы — 40 000 руб.; оптика в голову — 68 000 руб.
🎁 Диагностика лазерных голов и источников: Бесплатно.

💡 Совет от инженеров «Сервис Станков»: Никогда не вскрывайте лазерную голову вне чистой комнаты и не доверяйте это тем, кто обещает «перебрать на месте»: сорванные пломбы почти всегда заканчиваются загрязнением тракта и выгоранием по цепочке снизу вверх. Если красный луч перестал проходить через голову или в пятне появились затемнения — немедленно останавливайте станок: каждый час работы на горелом стекле приближает выгорание коллиматора, фокусатора и QBH-коннектора источника. И помните: состыковка волокна с головой выполняется только в беспылевых условиях — экономия на чистоте при 6 кВт мощности обходится в сотни тысяч рублей.
