Ремонт лазерного источника Raycus RFL-C3000S-CE
Ремонт лазерного источника Raycus RFL-C3000S-CE: когда повреждение кварцевого блока QBH останавливает производство
// Источник: Raycus RFL-C3000S-CE (3 кВт) // Серийный номер: C1000A25701317 // Клиент: ООО «ЗДК СОЛАМИР» // Проблема: Повреждение QBH-коннектора оптического волокна //
Лазерный источник Raycus RFL-C3000S-CE поступил в нашу лабораторию с критической проблемой: станок полностью остановился. Ситуация осложнялась тем, что это был единственный лазер на производстве клиента, поэтому каждый час простоя означал прямые убытки для предприятия.
Согласовали с клиентом экстренную диагностику и дефектовку лазерного источника
.png)

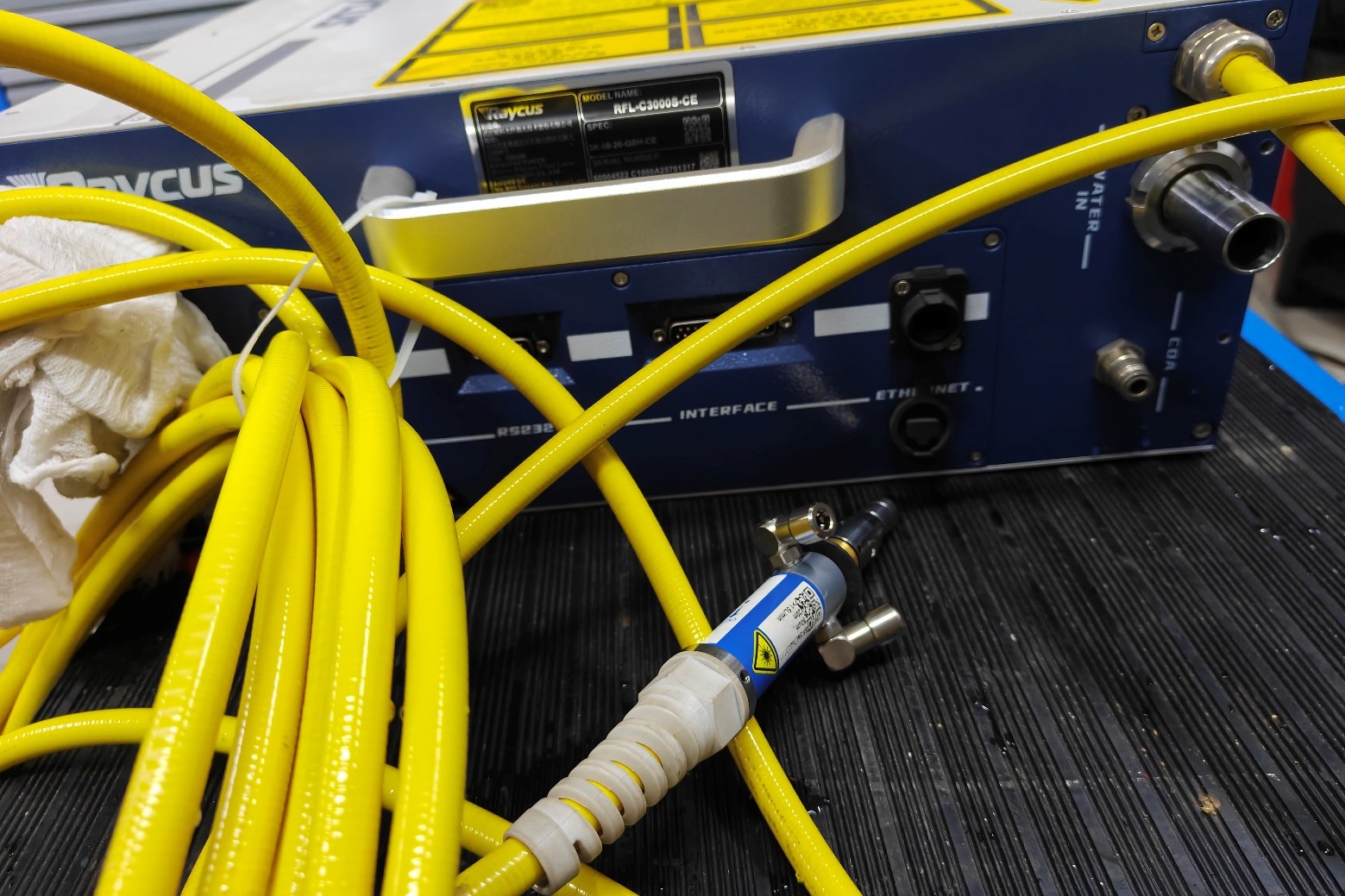

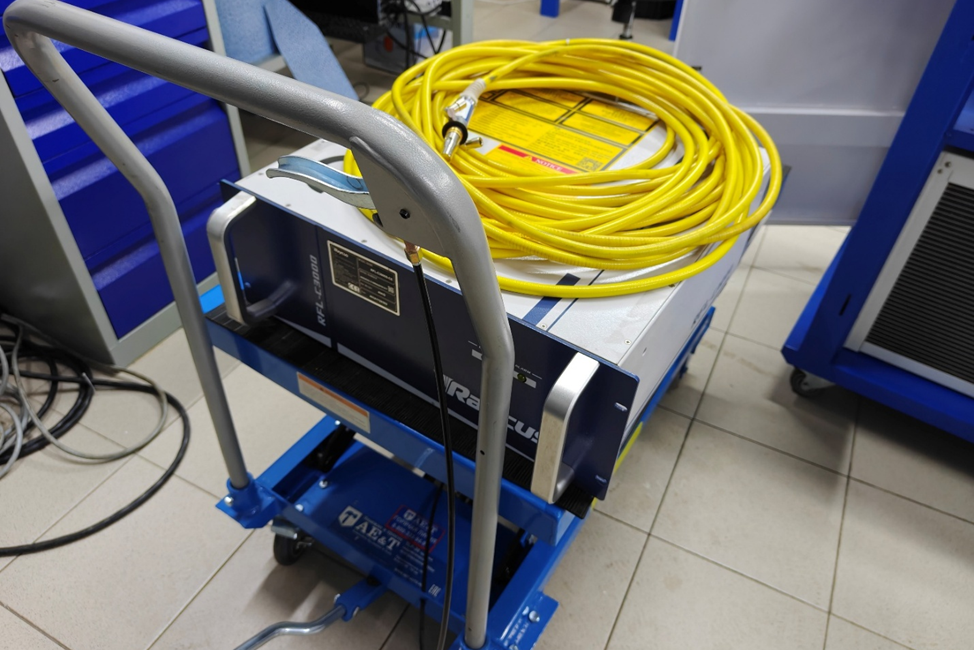

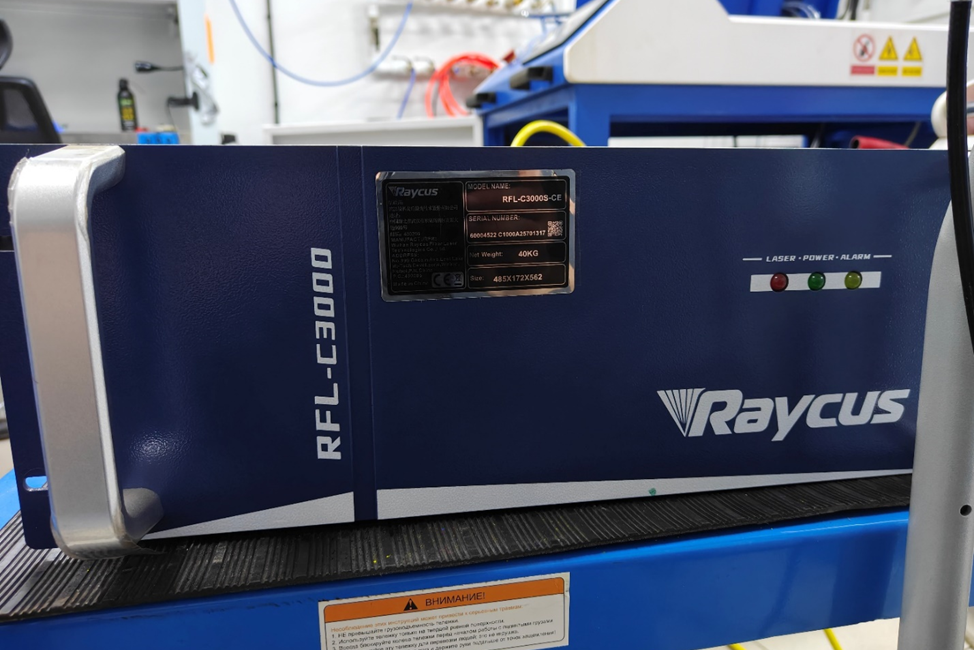

[Фото: Общий вид источника Raycus RFL-C3000S-CE]
Первичный осмотр и диагностика
Внешне корпус источника и сам оптический кабель не имели следов критических механических повреждений (изломов или перегибов). Однако при детальном осмотре коннектора QBH была выявлена основная проблема: кварцевый блок наконечника был физически поврежден и имел следы термического разрушения.
Для подтверждения диагноза источник был подключен к диагностическому стенду. Внутренний оптический модуль оказался полностью исправен, какие-либо ошибки отсутствовали. Проблема локализовалась исключительно на выходе оптического тракта..png)

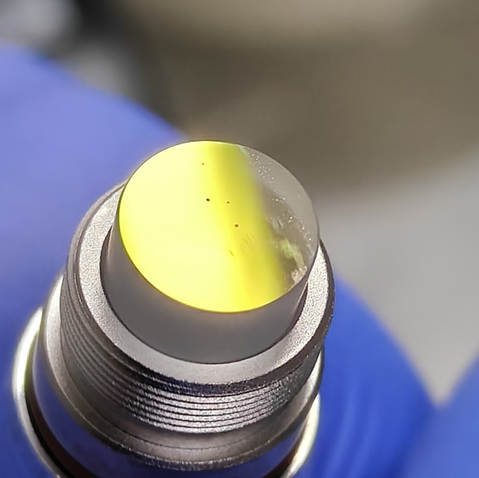

[Фото: Поврежденный кварцевый блок QBH]
Почему повреждается кварцевый блок QBH?
Согласно техническому руководству Raycus, любая пыль, влага или загрязнение на торце коннектора QBH неизбежно приводит к пробою и выгоранию кварцевого стекла под воздействием мощного лазерного излучения (в данном случае 3000 Вт). Также к повреждению могут привести физические удары по незащищенному торцу (когда защитный колпачок не надет) или попадание обратного отражения от грязной оптики в лазерной голове. В данном случае локальный перегрев привел к разрушению кварца, и потребовалась полная замена оптического волокна с наконечником в сборе.
Хорошая новость
Внутренний оптический модуль источника не пострадал. Это означает, что клиенту не потребовалась дорогостоящая замена диодных блоков или внутреннего оптического тракта. Мы ограничились заменой только доставочного кабеля с коннектором, что сохранило бюджет и позволило провести ремонт в сжатые сроки..png)
Восстановительные работы
Понимая, что у клиента простой единственного станка, мы пошли навстречу и провели работы в экспресс-режиме:
- Демонтаж поврежденного оптического кабеля из корпуса источника.
- Подготовка нового оптического волокна QBH 50/360-20M (рассчитанного на мощности 1.5–3 кВт).
- Сварка оптоволокна на прецизионном аппарате Fujikura в условиях чистой комнаты с последующим контролем потерь в месте сварки.
- Укладка кабеля, сборка источника и финальный замер мощности на выходе для подтверждения паспортных характеристик.
Источник возвращен клиенту, станок запущен в работу и режет как новый.
[Фото: Замер мощности после ремонта]
⏱ Сроки ремонта: 6 часов (экспресс-режим для минимизации простоя производства). 🛡 Гарантия: 12 месяцев на выполненные работы и установленные комплектующие (при соблюдении правил эксплуатации). 💰 Стоимость: Волокно оптическое QBH в сборе — 120 000 руб., работа по замене и сварке — 70 000 руб. 🎁 Диагностика лазерных источников: Бесплатно.
💡 Совет от инженеров «Сервис Станков»: Кварцевый блок QBH — это важный элемент лазерного источника, и оно требует строжайшего соблюдения правил эксплуатации.
- Не вынимайте QBH-наконечник оптического волокна из лазерной головы в условиях производства без ламинарного бокса! Это приводит к его загрязнению с последующим выгоранием.
- Если вы меняете защитные стекла в голове, делайте это только в чистой комнате, чтобы исключить попадание грязи в тракт и последующий обратный прострел в волокно. Берегите торец QBH — это самый дорогой расходник в системе.
