Ремонт лазерной головы Raytools BM110: когда несвоевременная замена стекол и коллизии приводят к тотальному выгоранию оптического тракта
// Голова: Raytools BM110 // Серийный номер: 0126532 // Мощность: до 3,3 кВт // Клиент: ООО «АГРО-ПРОФИ» // Проблема: Потеря качества реза, нестабильный луч, ошибки по оптике //
Лазерная голова Raytools BM110 поступила в нашу лабораторию с характерными жалобами: операторы станка заметили, что кромка реза стала «рваной», луч вел себя нестабильно, а на стойке ЧПУ появлялись ошибки по оптике. Станок продолжал работать, но качество реза оставляло желать лучшего.
Согласовали с клиентом первичный осмотр и полную дефектовку оптического тракта.
.png)
.png)

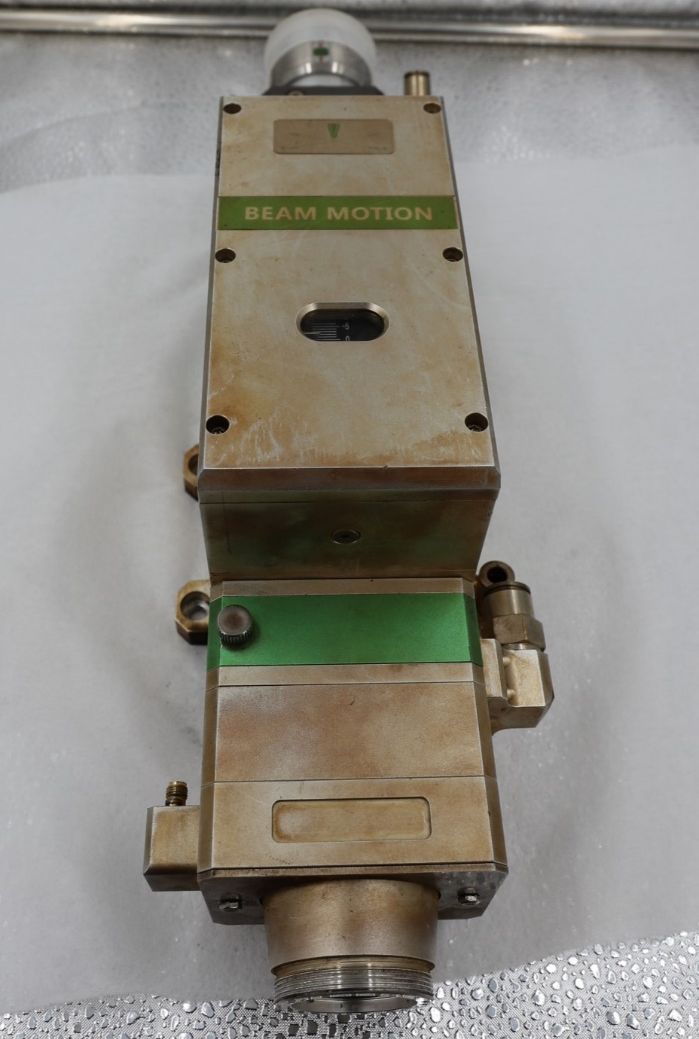

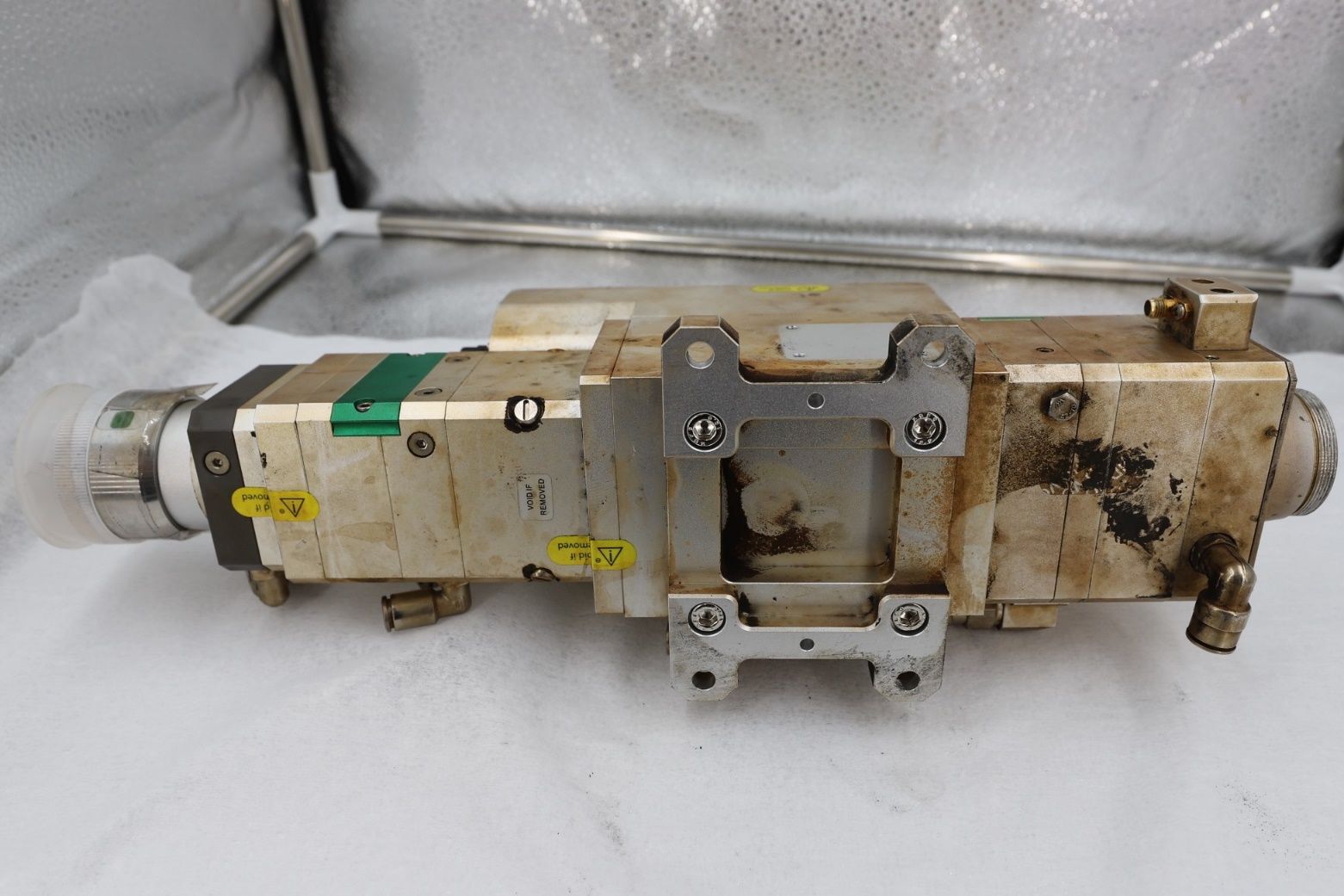

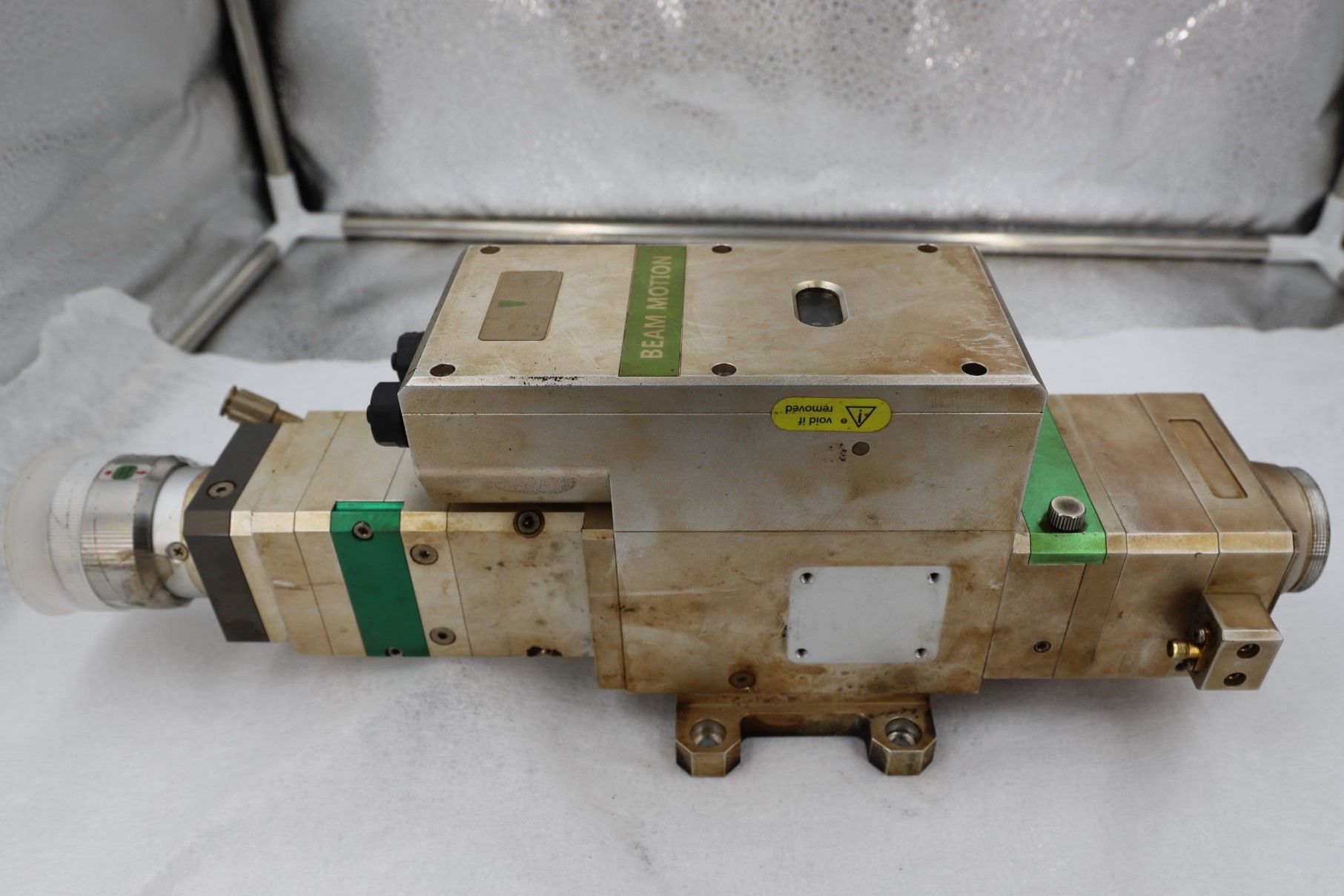

[Фото: Общий вид головы BM110 до разборки]
Первичный осмотр
Внешне голова выглядела в рабочем состоянии: на корпусе зафиксированы следы загрязнения. При этом на корпусе и TRA-модуле присутствуют следы механических повреждений — последствия столкновений с листом, которые мы часто видим в подобных случаях.
Однако внутренняя диагностика в чистой комнате быстро расставила все по местам..png)

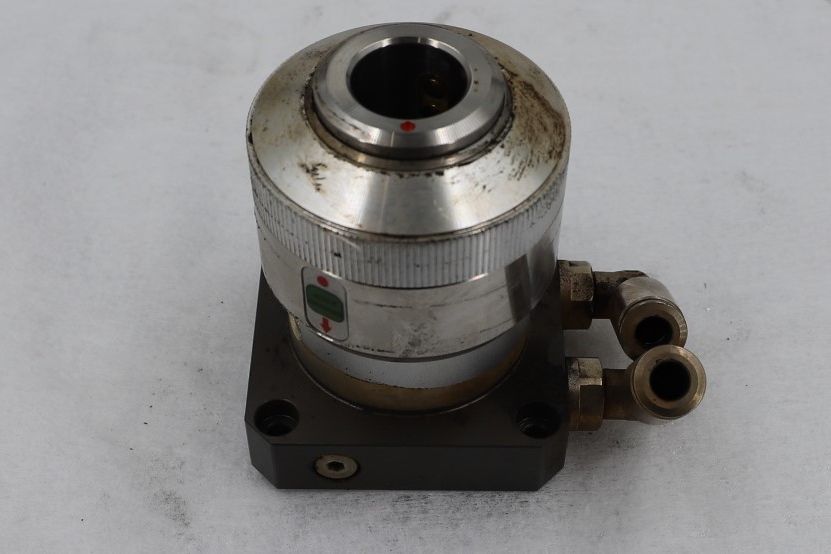

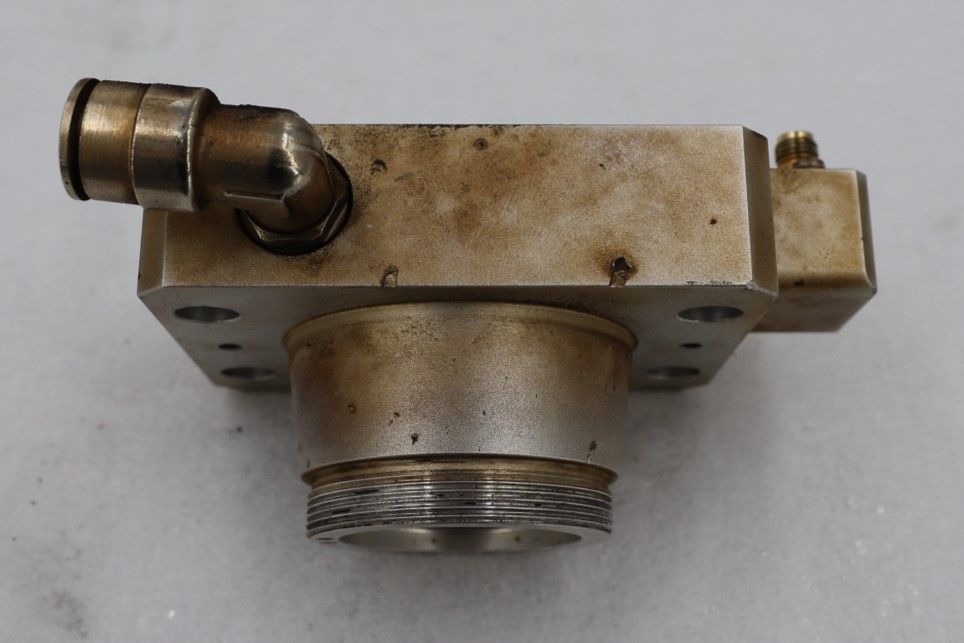

[Фото: Следы загрязнения и механических повреждений на корпусе и TRA-модуле]
Дефектовка оптического тракта
Разборка проводилась инженером Олегом Антоновым в условиях чистой комнаты (класс ISO 5). Вскрытие показало классическую картину тотального выгорания из-за несвоевременной замены защитных стекол, усугубленную последствиями коллизий:
.png)

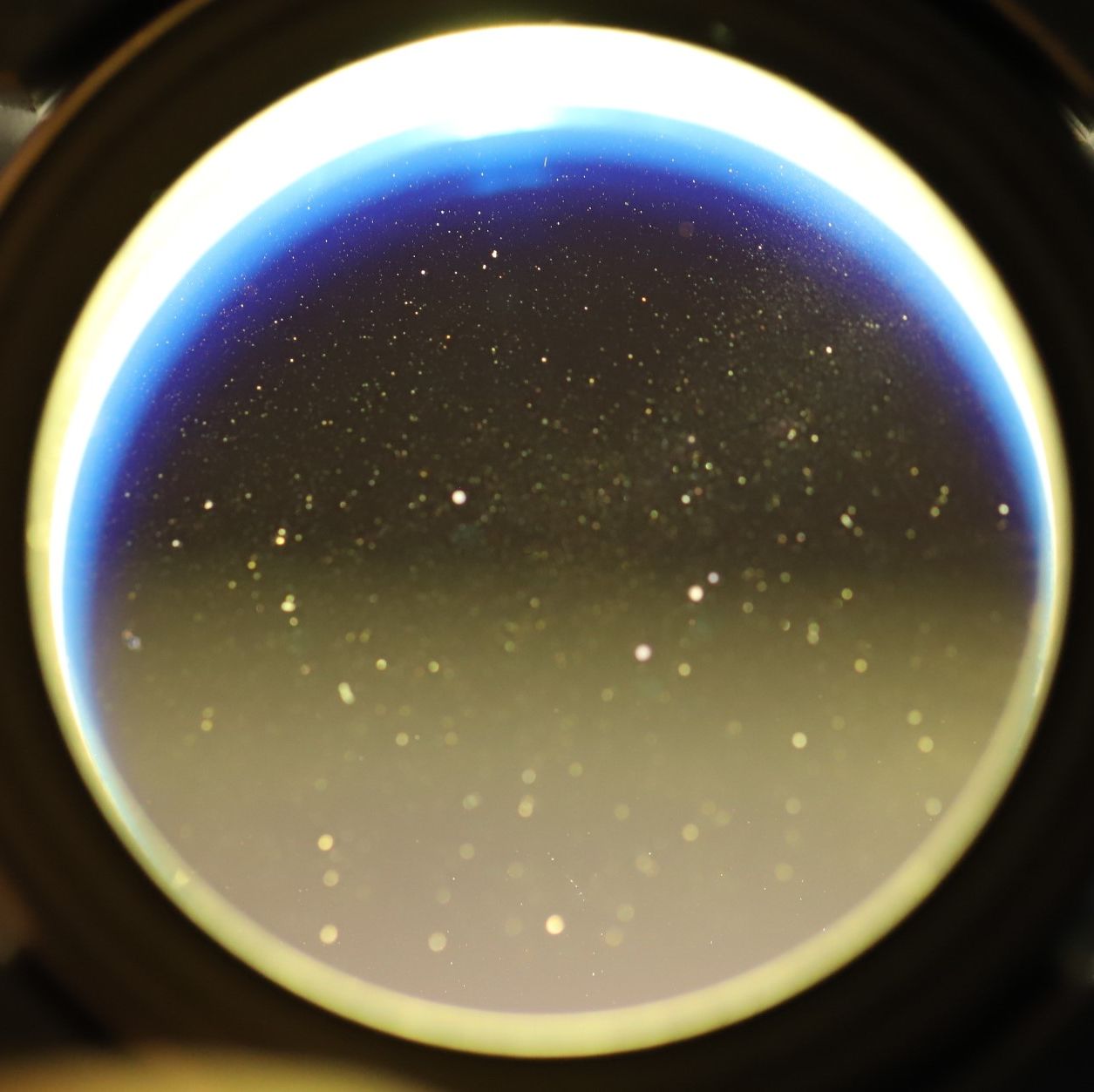

Нижнее защитное стекло: полное выгорание защитного слоя. Данное защитное стекло меняется оператором у станка, но в этом случае замена не была выполнена вовремя. Требуется замена.

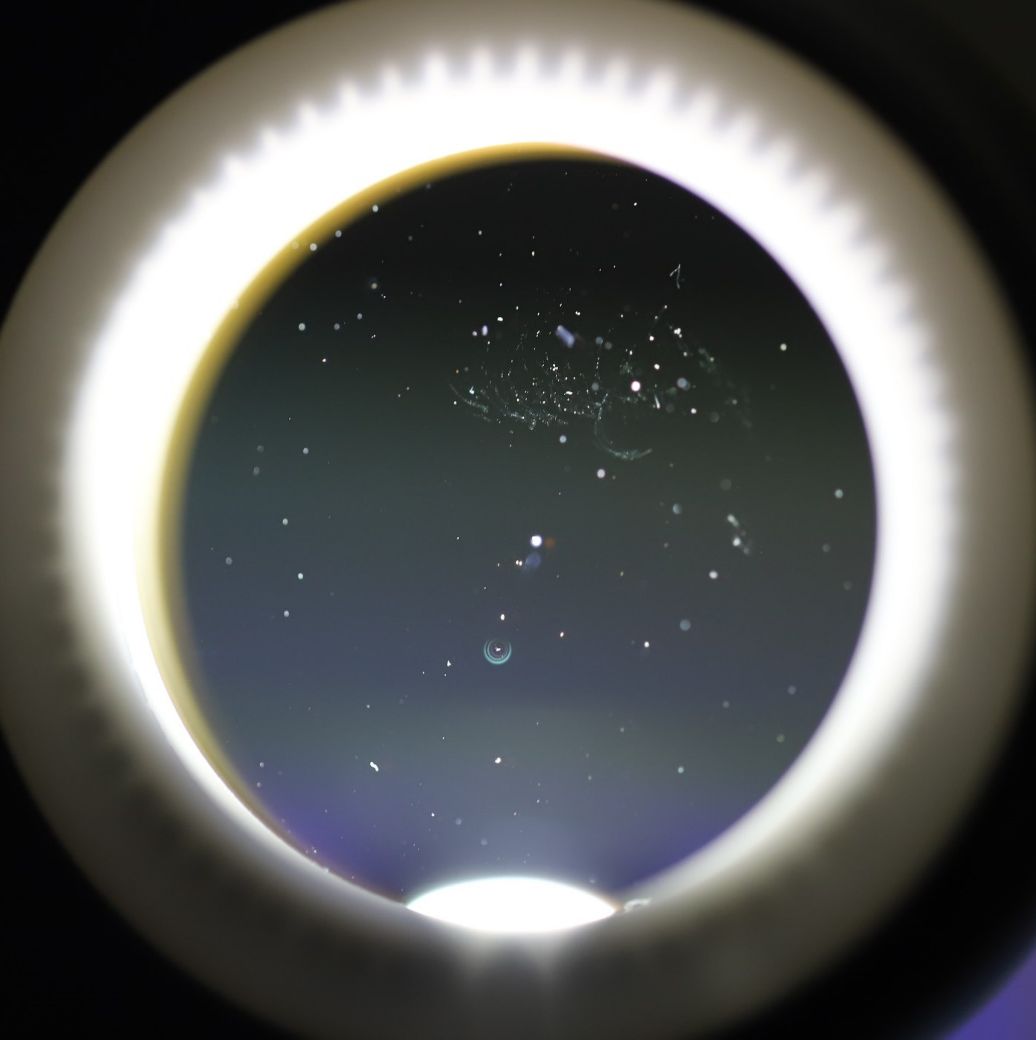

Среднее защитное стекло: следы прожогов, загрязнения и выгорание защитного слоя. Это критический момент, так как его замена осуществляется в беспылевых условиях лаборатории. Чаще всего выходит из строя из-за плохого качества воздуха или несвоевременной замены нижнего защитного стекла. Прожог на среднем стекле — это прямая угроза основной оптике (линзам).
.png)
.png)

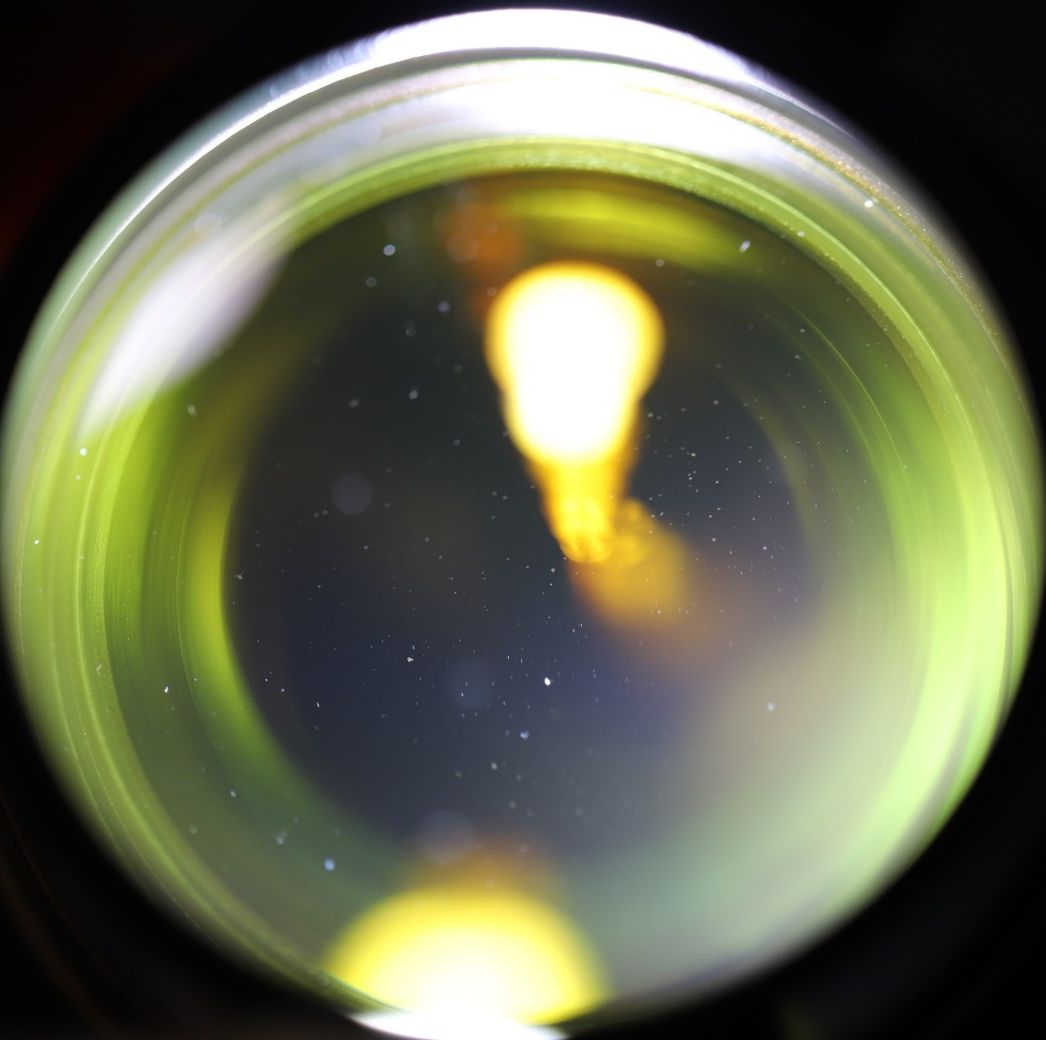

Объектив фокусатора: выгорание защитного слоя. Требуется замена.

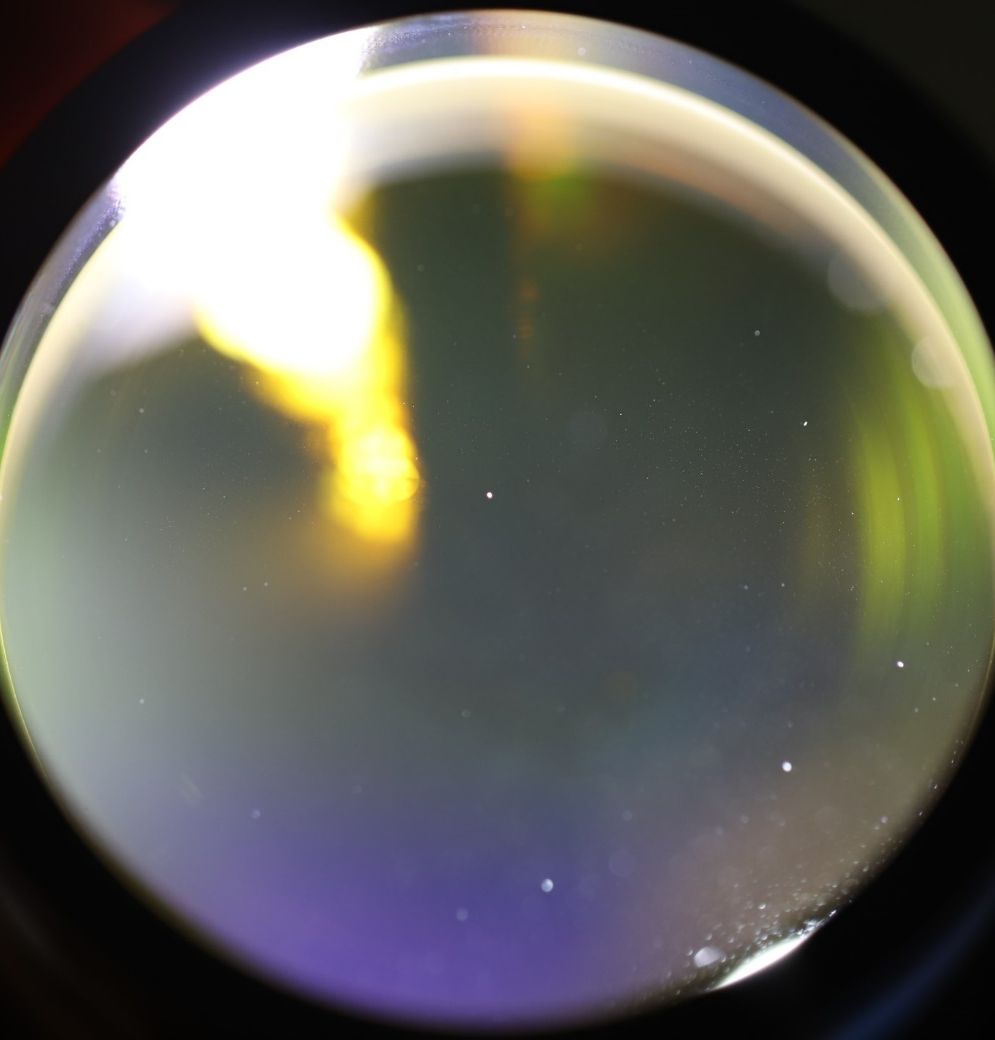

Объектив коллиматора: следы загрязнений, выгорание защитного слоя. Требуется замена.
Почему выгорел весь оптический тракт?
Дело в том, что выгорание оптики по законам физики всегда идет снизу вверх. Если прогорает нижний элемент оптического тракта, то следующим будет тот, что выше. В этом кейсе цепочка дошла до самого дорогого — коллиматора и фокусатора: нижнее стекло не заменили вовремя, и каждый следующий элемент принимал удар на себя.
Хорошая новость
Модуль QBH (коннектор оптоволокна) оказался цел, зафиксировано лишь поверхностное загрязнение, которое мы легко устранили. Сварка оптоволокна на аппарате Fujikura не потребовалась, сам лазерный источник не пострадал. TRA-модуль и корпус оказались ремонтопригодны: очистили их от загрязнений и проверили геометрию после ударов.
.png)

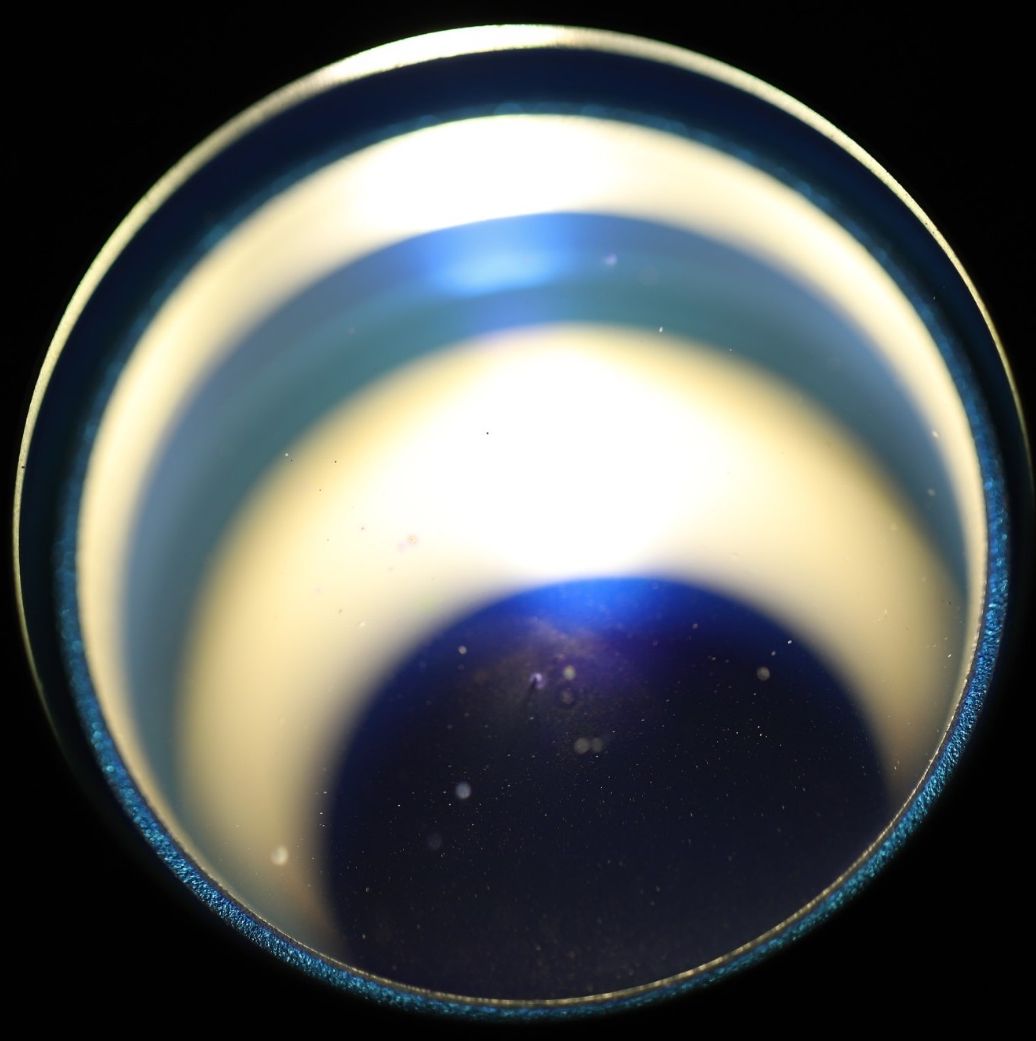

[Фото: Торец QBH-коннектора под микроскопом — повреждений нет]
Восстановительные работы
Согласовали смету с клиентом и приступили к ремонту:
Полный разбор головы на компоненты.
Ультразвуковая мойка корпуса, TRA-модуля и механических деталей для удаления нагара и металлической пыли.
Работа в чистой комнате: извлечение кассет, замена нижнего, среднего и верхнего защитных стекол.
Замена основной оптики: установка новых объективов коллиматора и фокусатора.
Сборка и контроль: проверка герметичности, соосности луча и чистоты пятна на выходе. Вердикт инженера в протоколе: «Луч после переборки чистый».
Голова возвращена клиенту, станок снова в строю и режет как новый.
.png)
.png)
[Фото: после обслуживания]
.png)
[Фото: Проверка соосности и пятна луча на стенде Laserpoint]
⏱ Сроки ремонта: 8 дней (с учетом подбора оригинальной оптики Raytools и логистики).
🛡 Гарантия: предоставляется на выполненные работы и установленные комплектующие.
💰 Стоимость сервисных работ: 30 000 руб. с учетом НДС 20% (запчасти оплачиваются отдельно).
🎁 Диагностика лазерных голов: Бесплатно.
💡 Совет от инженеров «Сервис Станков»:
Обращайте внимание на цвет и форму пятна пилотного (красного) лазера! Не допускайте нагрева лазерной головы. Контролируйте качество реза. Меняйте нижнее защитное стекло вовремя — это расходник, который оператор меняет прямо у станка, и его цена несопоставима со стоимостью коллиматора и фокусатора. А если случилась коллизия — обязательно привозите голову на проверку TRA-модуля и геометрии: незамеченное искривление оси приведет к повторному удару и новому ремонту.
