Ремонт лазерной головы BODOR GN6A
// Голова: BODOR GN6A // Серийный номер: 347947 // Проблема: Падение качества реза, затемнения в пятне пилотного лазера //
Лазерная голова BODOR GN6A поступила в нашу лабораторию с характерными жалобами: операторы станка заметили, что кромка реза стала «рваной», а пилотный красный луч на выходе из сопла выглядел неестественно тусклым и с темными пятнами. Станок продолжал работать, но качество реза оставляло желать лучшего.
Согласовали с клиентом первичный осмотр и полную дефектовку оптического тракта.

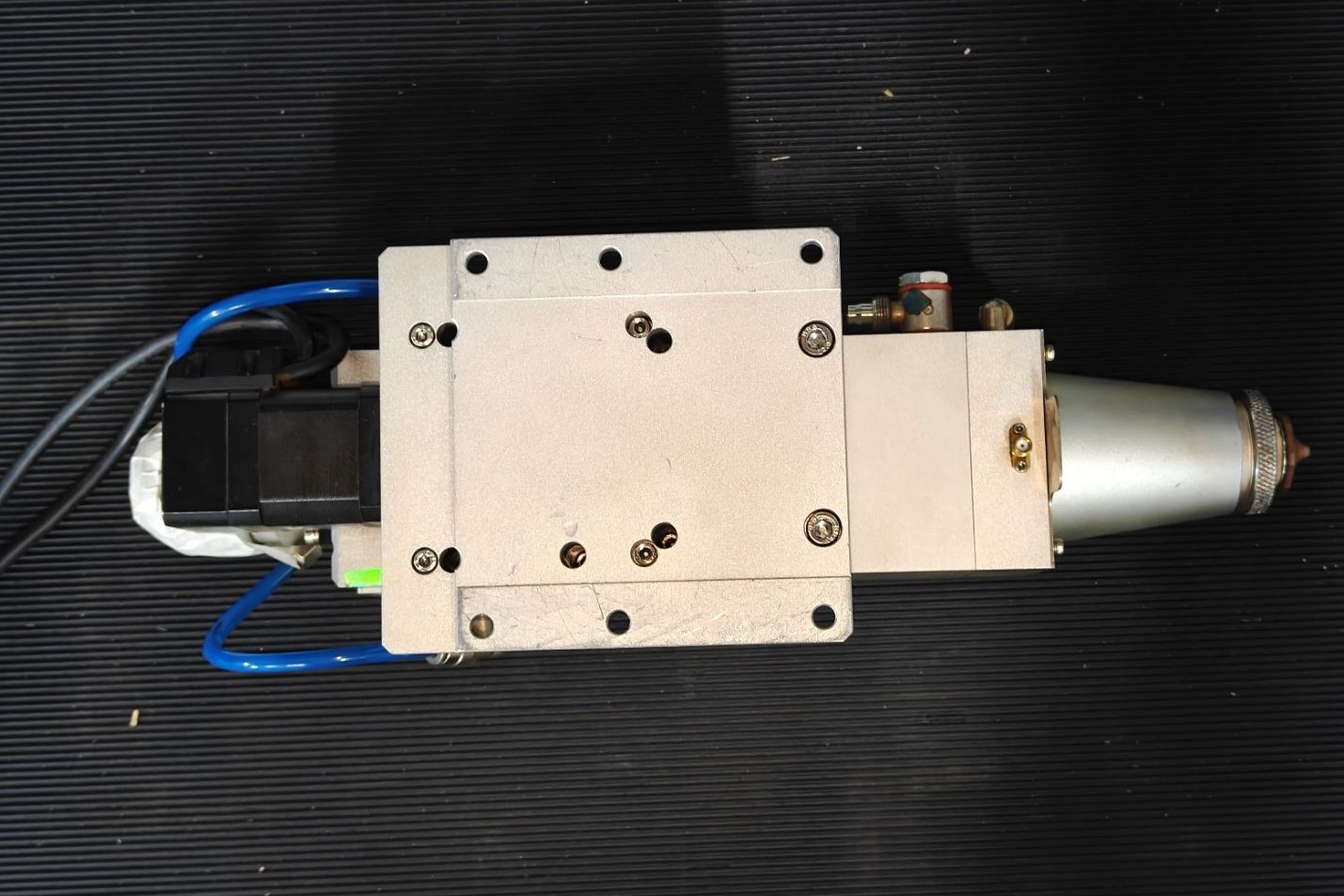

Первичный осмотр

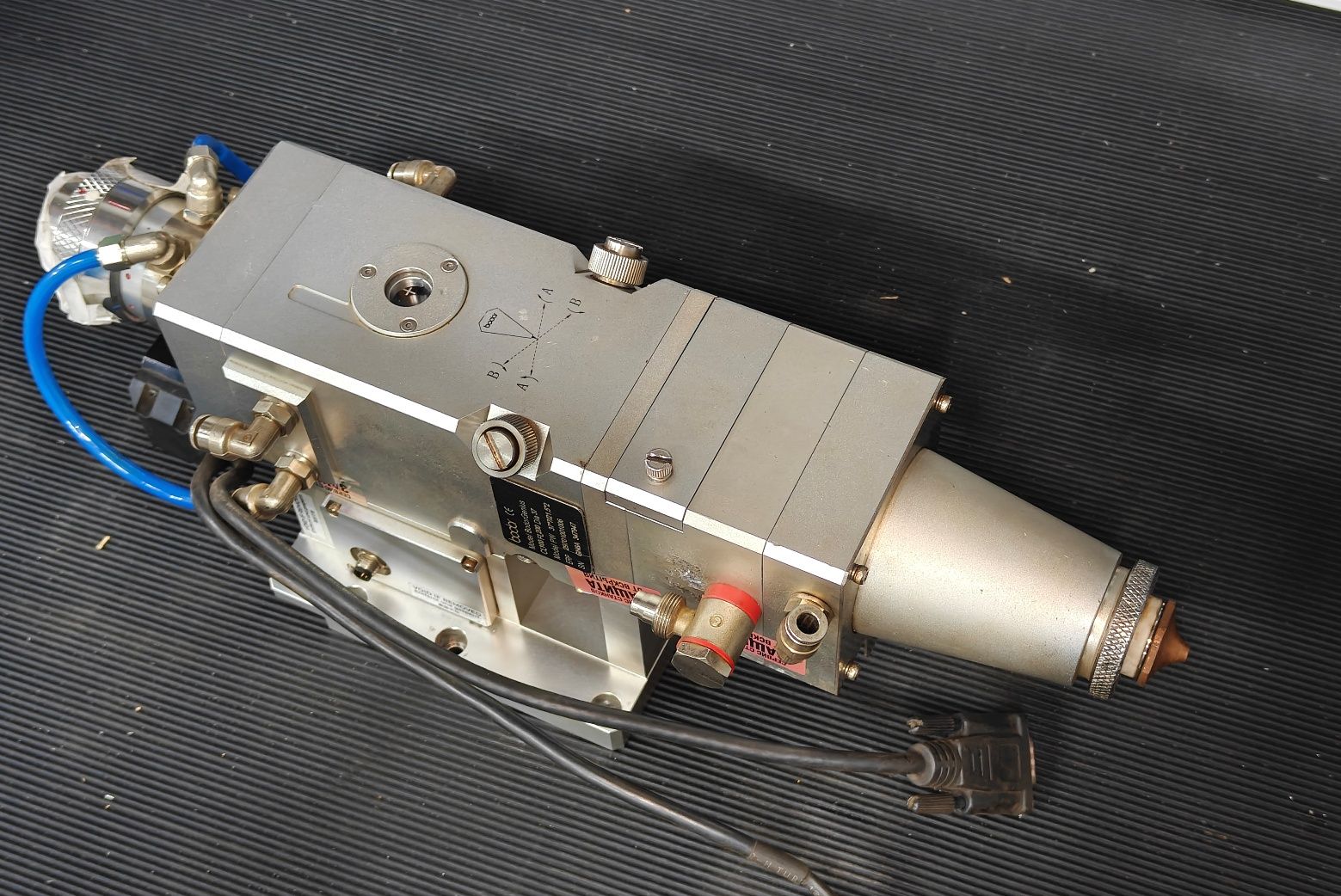

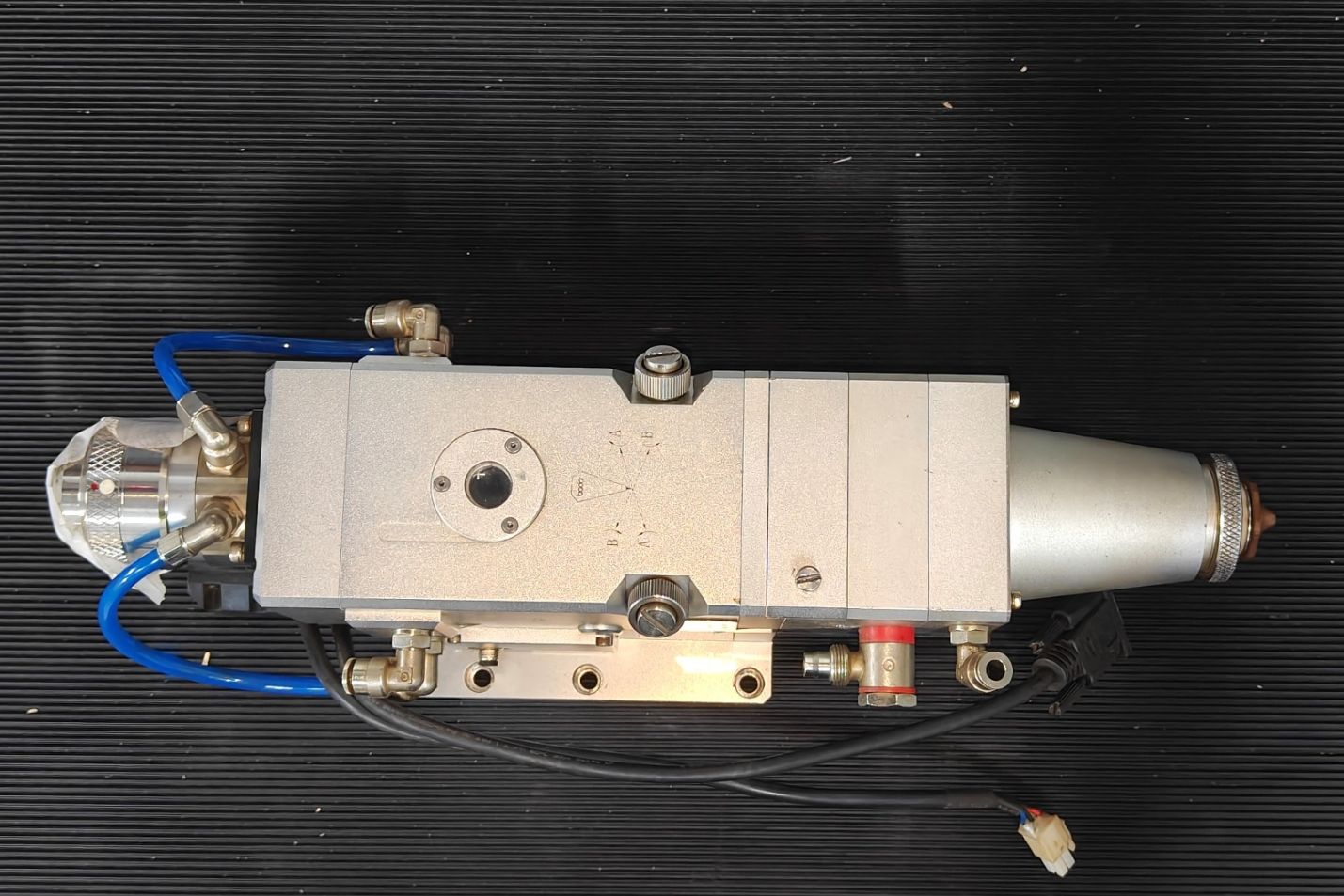

Внешне голова выглядела в удовлетворительном состоянии: на корпусе зафиксированы лишь небольшие загрязнения. Видно, что клиент регулярно проводит техническое обслуживание. Механических повреждений (следов столкновений с листом), которые мы часто видим в других случаях, здесь не обнаружено.
Однако внутренняя диагностика в чистой комнате быстро расставила все по местам.
Дефектовка оптического тракта
Разборка проводилась инженером Виталием Сениным в условиях чистой комнаты (класс ISO 5). Вскрытие показало классическую картину прожога из-за несоответствия качества подаваемого воздуха требованиям руководства по эксплуатации

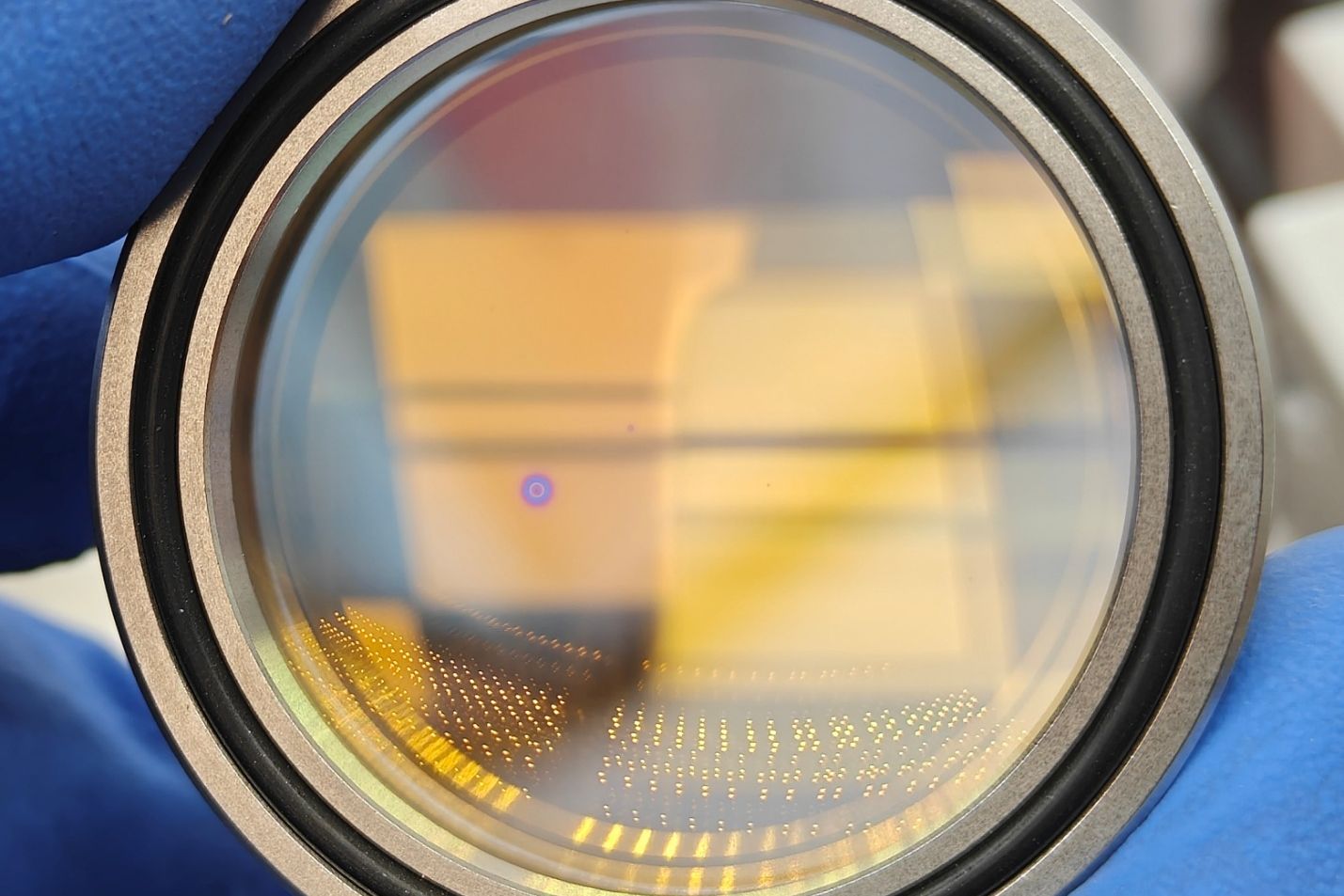

Нижнее защитное стекло (37 × 7 мм)
Сильные загрязнения. Данное защитное стекло меняется оператором у станка, поэтому его загрязнение не так критично. Требуется замена.

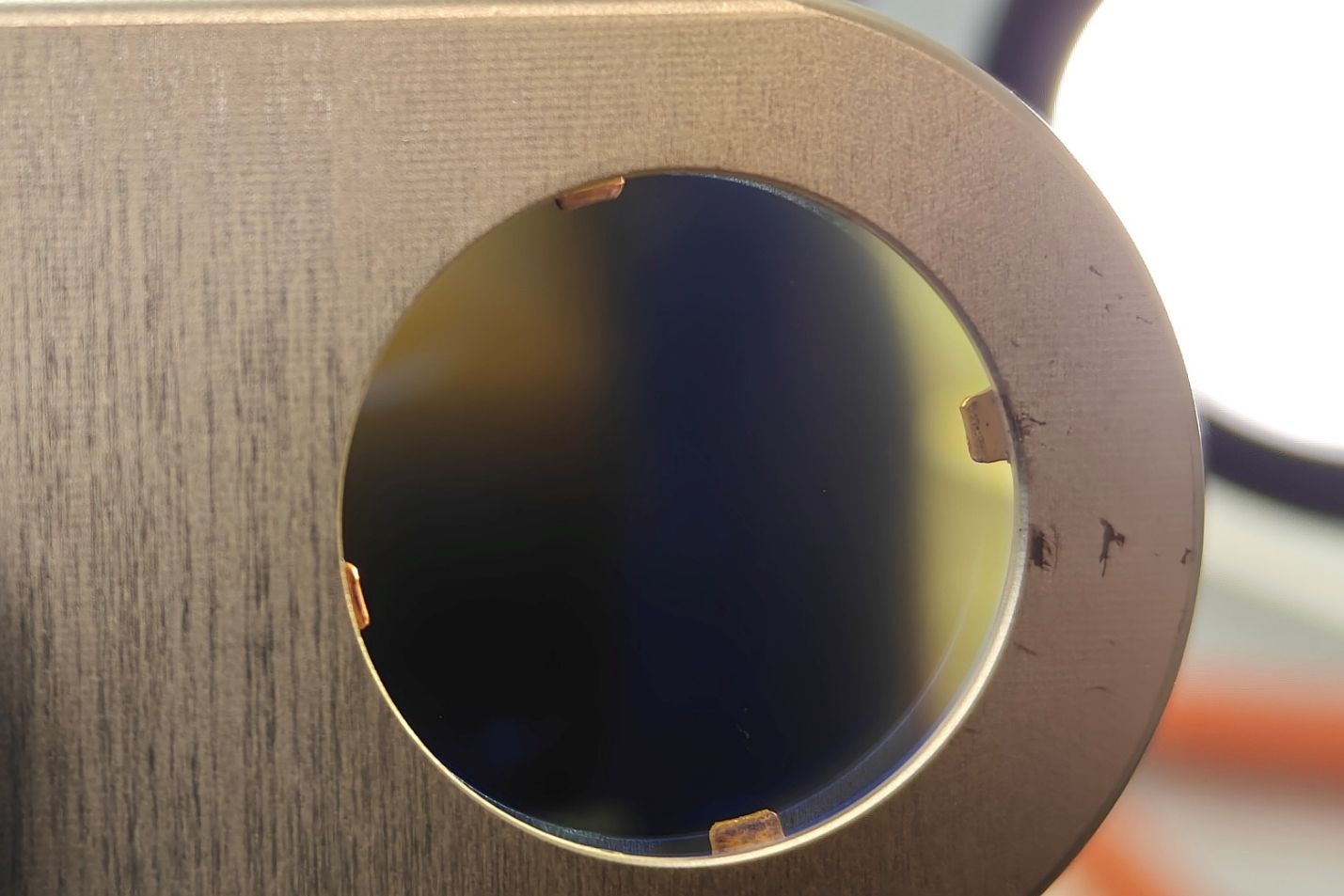

Среднее защитное стекло (32 × 5 мм)
Прожог. Это критический момент, так как его замена осуществляется в беспылевых условиях лаборатории. Чаще всего выходит из стоя из-за плохого качества воздуха или несвоевременной замены нижнего защитного стекла. Прожог на среднем стекле — это прямая угроза основной оптике (линзам).
Верхнее защитное стекло
Без повреждений! Это большая удача для клиента. Заказчик успел привезти голову в сервис до того, как прожог дошел до наконечника оптического волокна лазерного источника. Иначе бы потребовалась перепайка волокна.

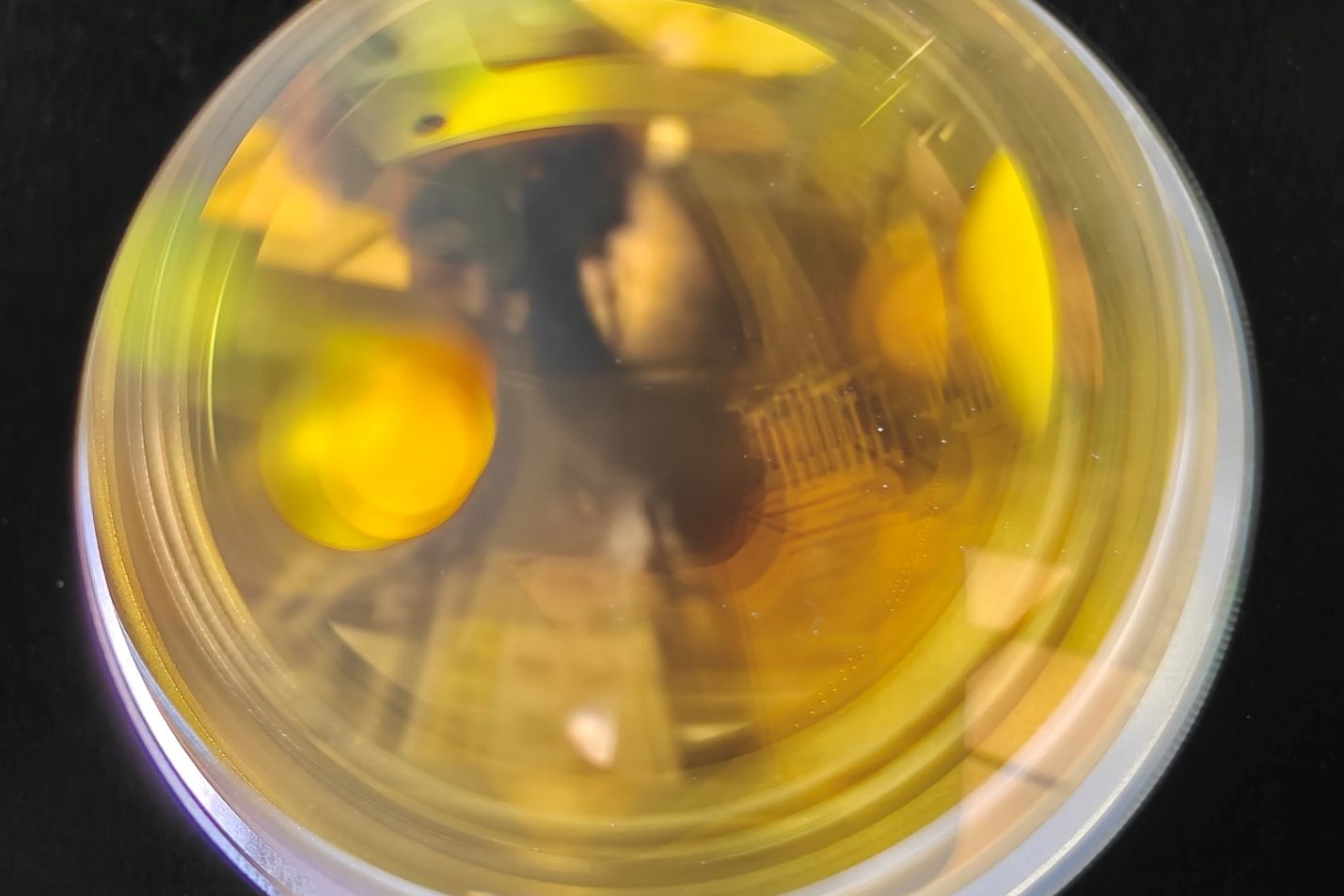

Объектив коллиматора (37 × 100 мм):
Мелкие поджоги. Требуется замена.

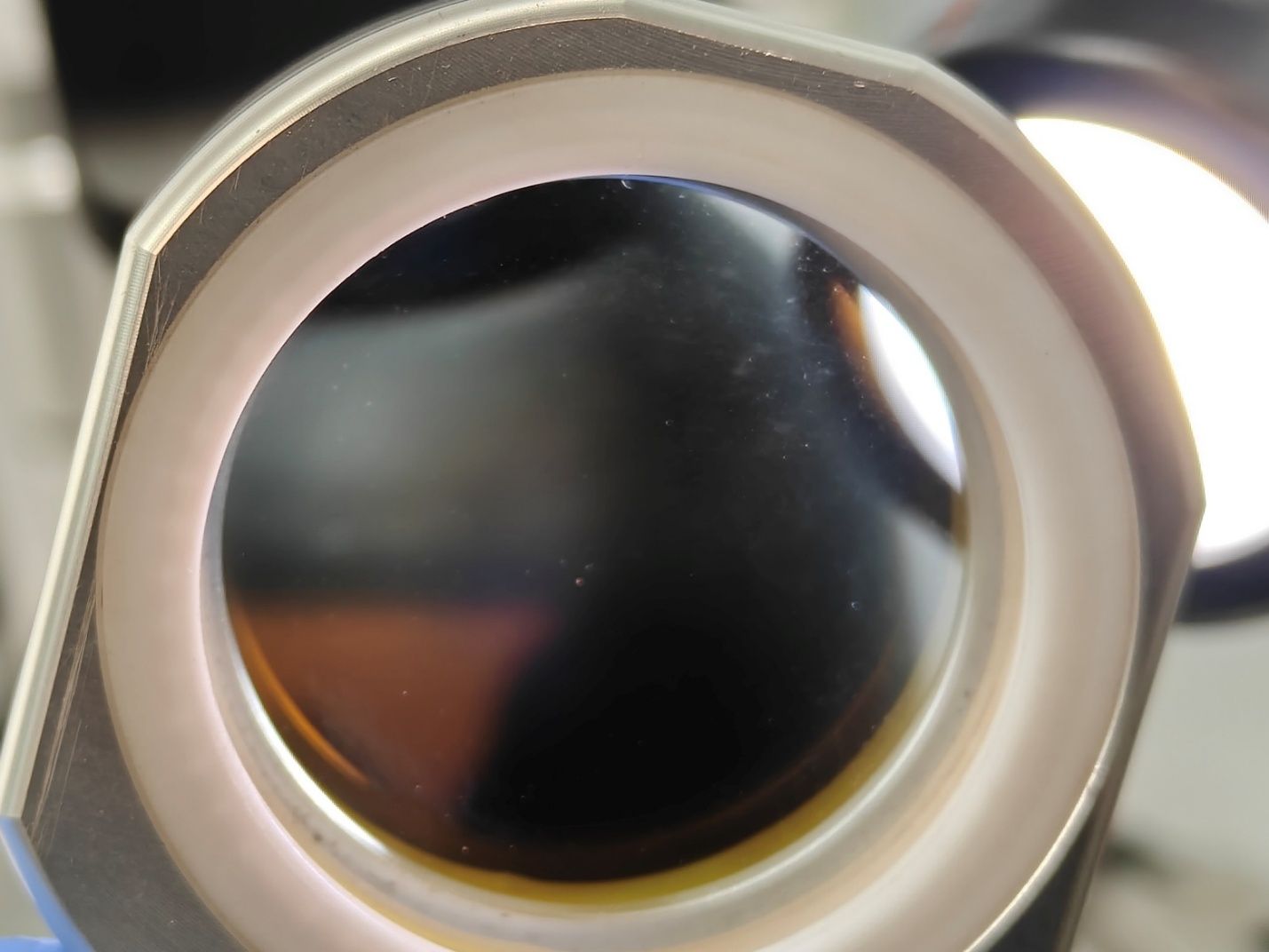

Объектив фокусатора (37 × 200 мм)
Поджог. Требуется замена.
Почему выгорела основная оптика, если верхнее стекло цело?
Дело в том, что выгорание оптики по законам физики всегда идет снизу вверх. Если прогорает нижний элемент оптического тракта, то следующим будет тот, что выше.

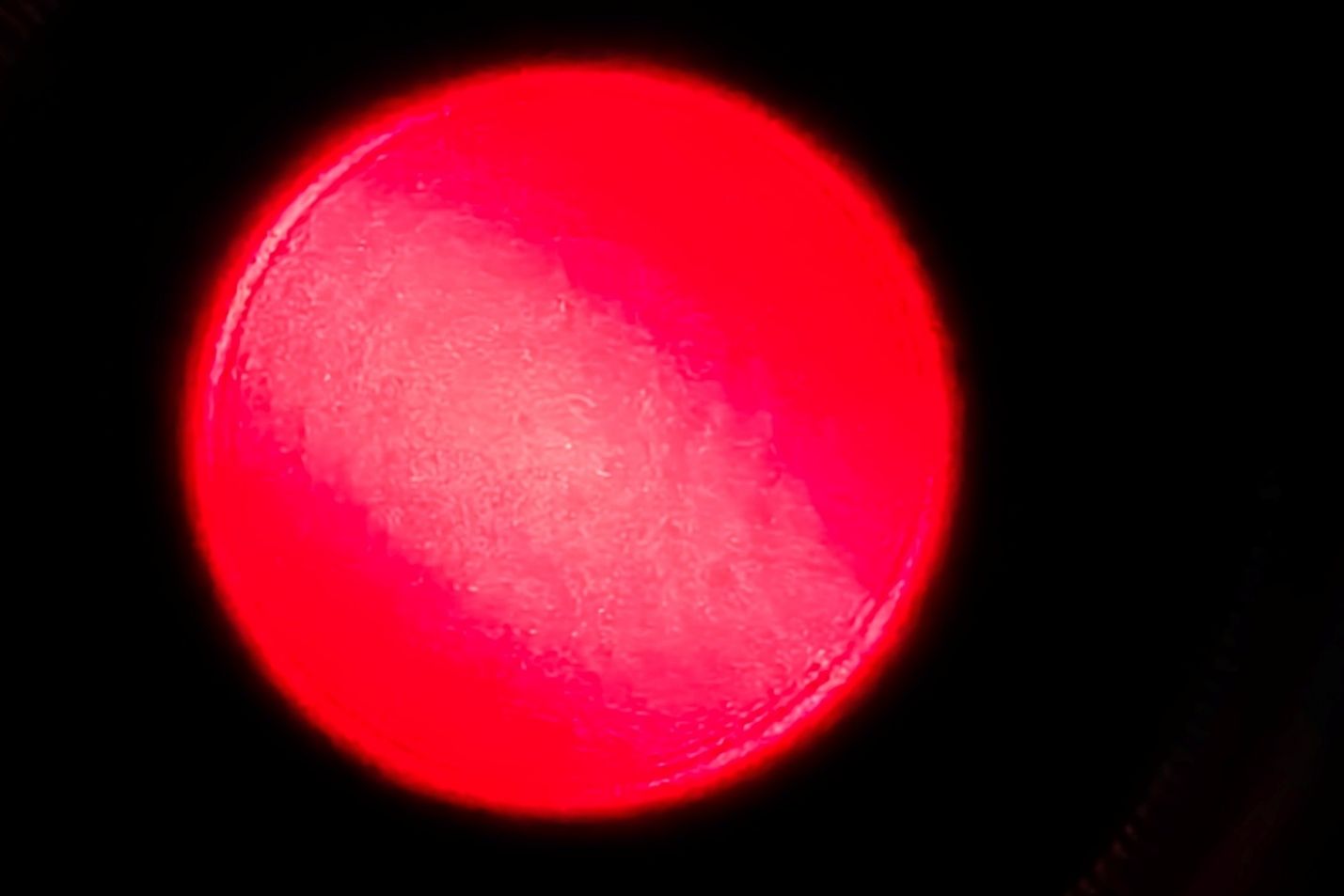

Диагностика лазерной указкой
Еще до полной разборки мы проверили голову на стенде с помощью лазерной указки. На экране четко видны затемнения в красном пятне пилотного лазера. Это прямое следствие поджогов на линзах и защитных стеклах: луч проходит через поврежденные участки, преломляется неправильно и создает затемнения.
Хорошая новость

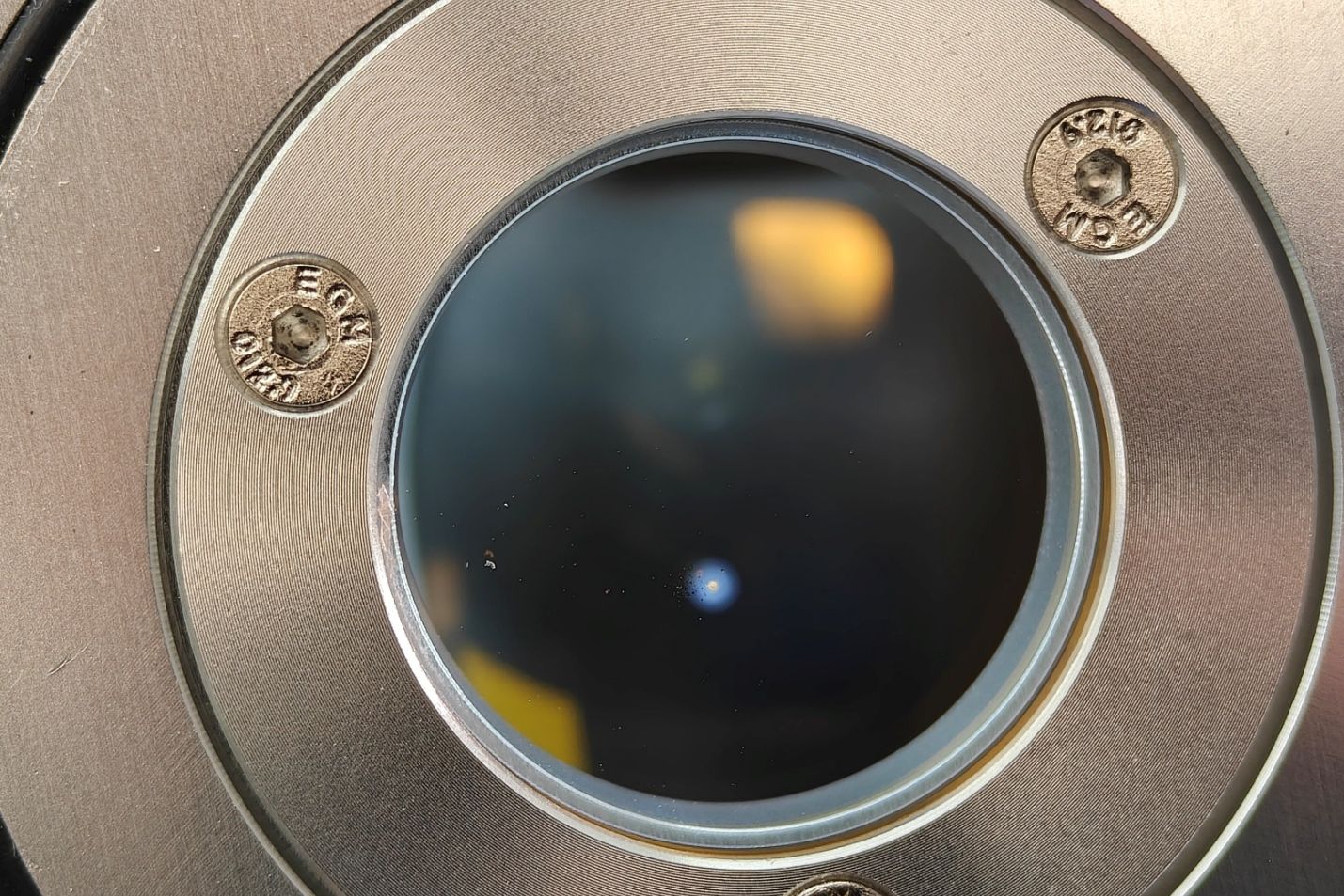

Модуль QBH (коннектор оптоволокна) оказался цел, зафиксировано лишь поверхностное загрязнение, которое мы легко устранили. Сварка оптоволокна на аппарате Fujikura не потребовалась, сам лазерный источник не пострадал. TRA-модуль также требует только качественной чистки.
Восстановительные работы
Согласовали смету с клиентом и приступили к ремонту:
- Полный разбор головы на компоненты.
- Ультразвуковая мойка корпуса, TRA-модуля и механических деталей для удаления нагара и металлической пыли.
- Работа в чистой комнате: извлечение кассет, замена нижнего (37×7) и среднего (32×5) защитных стекол.
- Замена основной оптики: установка новых объективов коллиматора (37×100) и фокусатора (37×200).
- Сборка и контроль: проверка герметичности, соосности луча и чистоты пятна на выходе.
Голова возвращена клиенту, станок BODOR снова в строю и режет как новый.
💰 Стоимость сервисных работ: рассчитывается по тарифной сетке, запчасти оплачиваются отдельно.
🎁 Диагностика лазерных голов: Бесплатно.
💡 Совет от инженеров «Сервис Станков»:
Обращайте внимание на цвет и форму пятна пилотного (красного) лазера! Не допускайте нагрева лазерной головы. Контролируйте качество реза. Если вы видите затемнения, «двойное пятно» или потерю яркости — это первый и самый ранний симптом проблем с оптикой. На этом этапе замена пары защитных стекол обойдется в разы дешевле, чем последующая замена дорогих коллиматоров и фокусаторов. В данном кейсе клиент успел вовремя: верхнее стекло уцелело, что спасло голову от тотального загрязнения оптического тракта и сэкономило бюджет.
