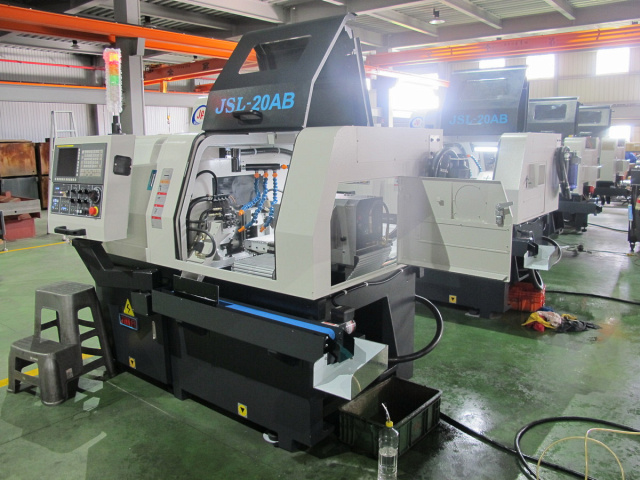

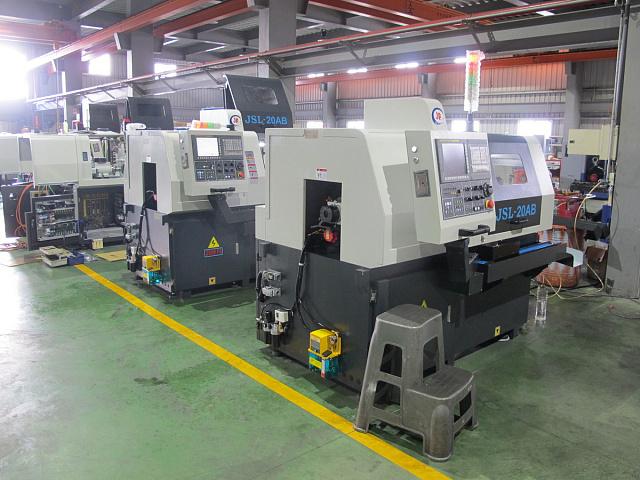

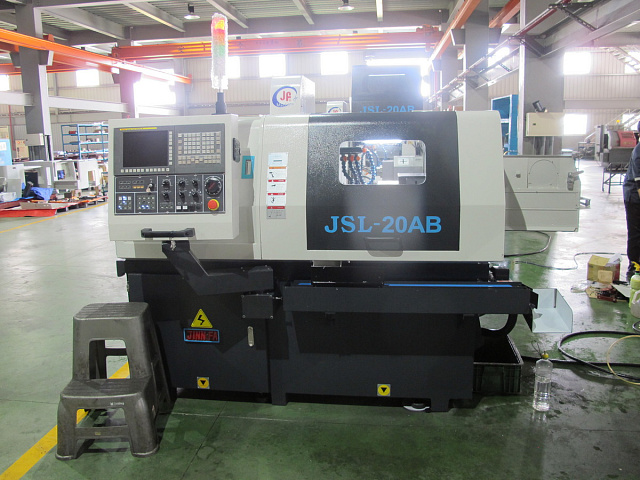

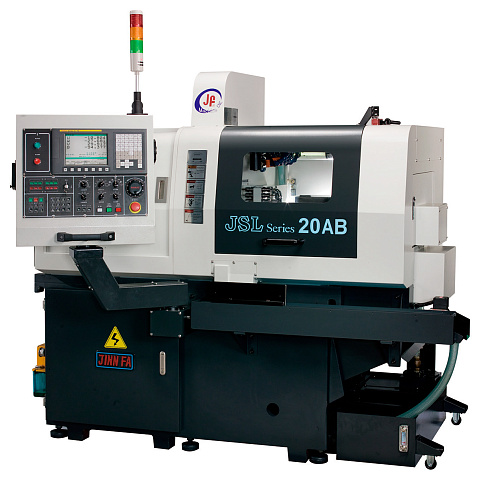

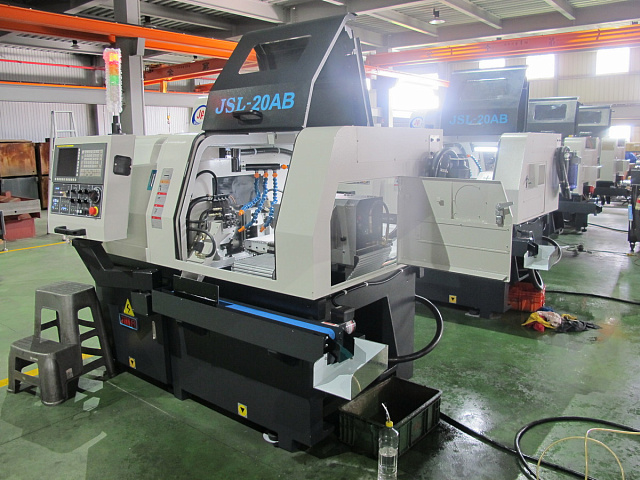

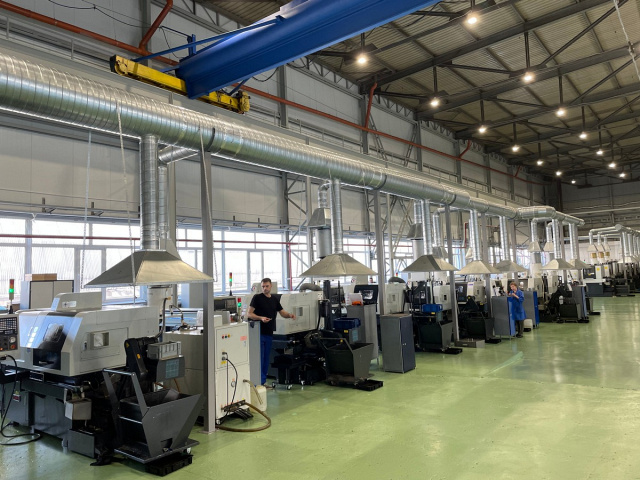

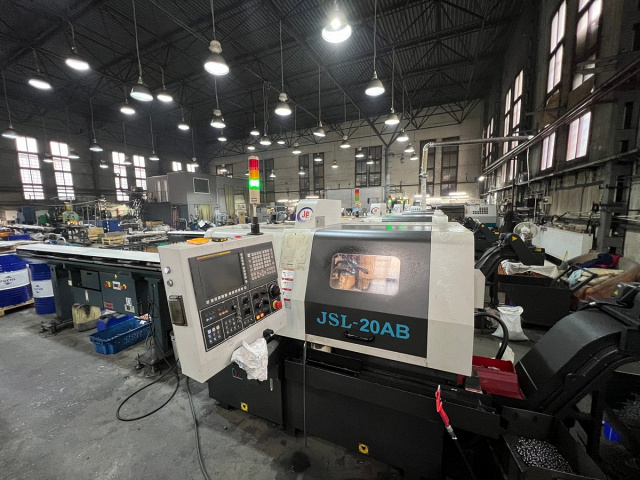

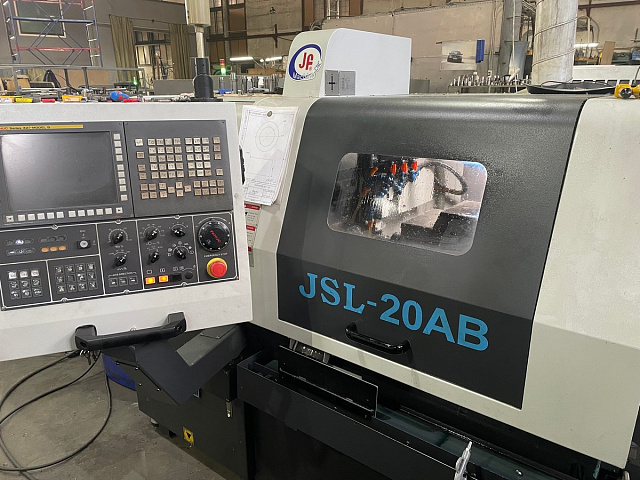

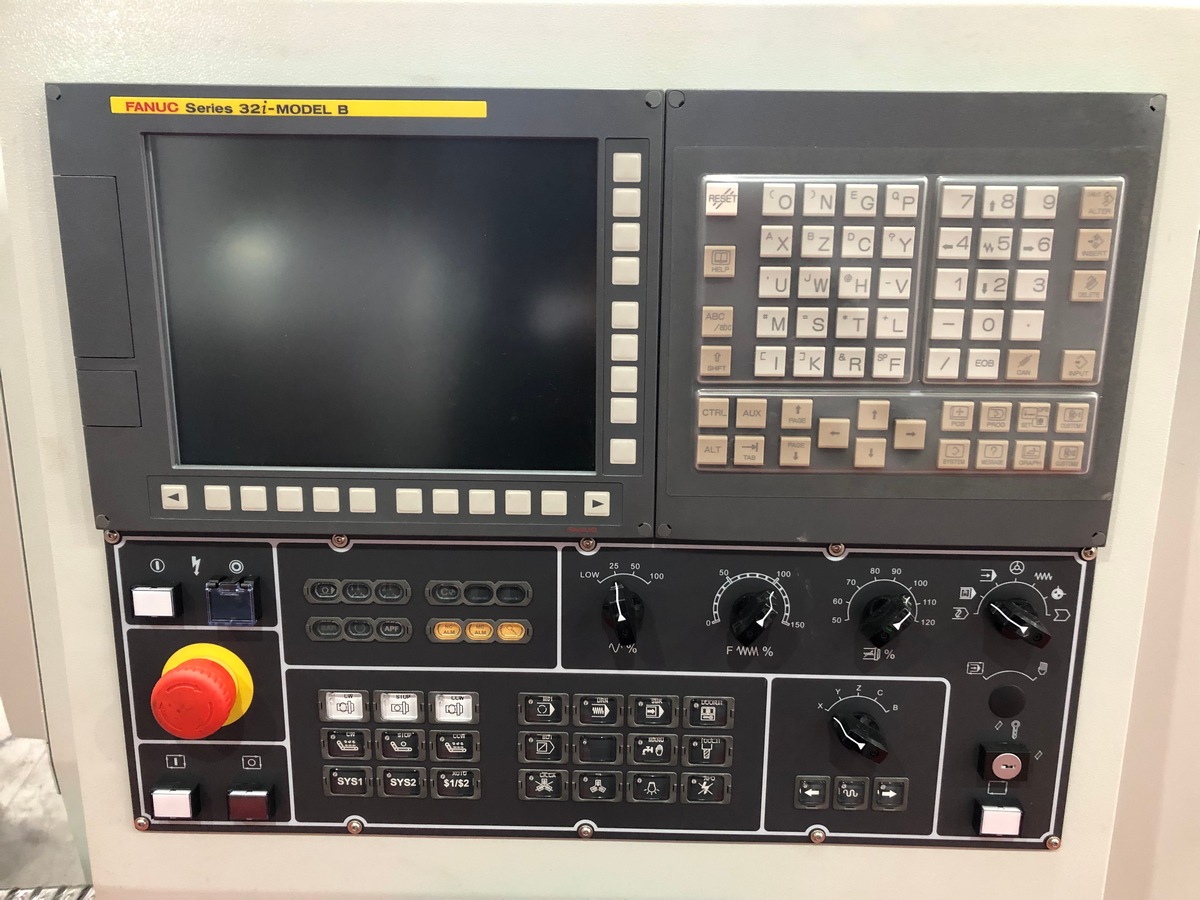

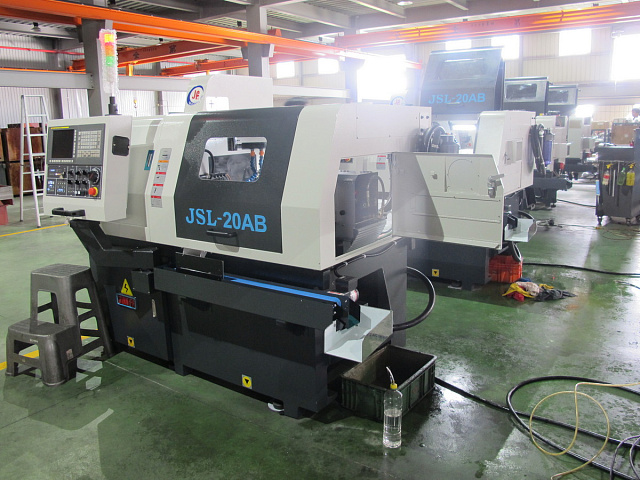

Автомат продольного точения JINN FA. Модель JSL-20AB

JINN FA
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом
face-company

Частота вращения шпинделя: 8000 об/мин

Кол-во управляемых осей: 7

Ø обрабатываемого прутка: 3 - 20 мм

Вес: 2400 кг

Преимущества 5

Полная автоматизация производства (8-мь осей): изготовление деталей сложной формы из прутка

Заменяет токарный, фрезерный, токарно-фрезерный с Y-осью, сверлильный и даже шлифовальный (!) станки = сокращение производственных площадей,один оператор вместо 5 рабочих, экономия на электроэнергии, обслуживание 1 станка вместо 5

Отсуствие необходимости проектирования и изготовления специальной технологической оснастки для изготовления деталей сложной конфигурации (тройники, иглы и т.п.)

Наличие противошпинделя с инструментальным суппортом. Одновременная обработка двух деталей

Увеличение эффективности производства до 10 раз

НАЗНАЧЕНИЕ:

Предназначены для производства деталей в условиях серийного производства из прутка Ø от 3 до 20 мм.

Автоматы продольного точения серии JSL по-настоящему самые экономичные, точные и универсальные токарные автоматы в своем классе на сегодняшний день!


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматы продольного точения составляют особую группу станков для токарной обработки металлов, ярко выделяющуюся как по принципу работы, так и по эксплуатационным возможностям, широко применяются в различных отраслях современной промышленности, используются в транспортном машиностроении, аэрокосмической отрасли, предприятиях оборонно-промышленного комплекса и медицине.

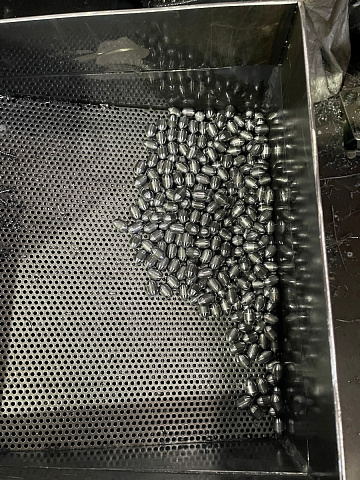

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

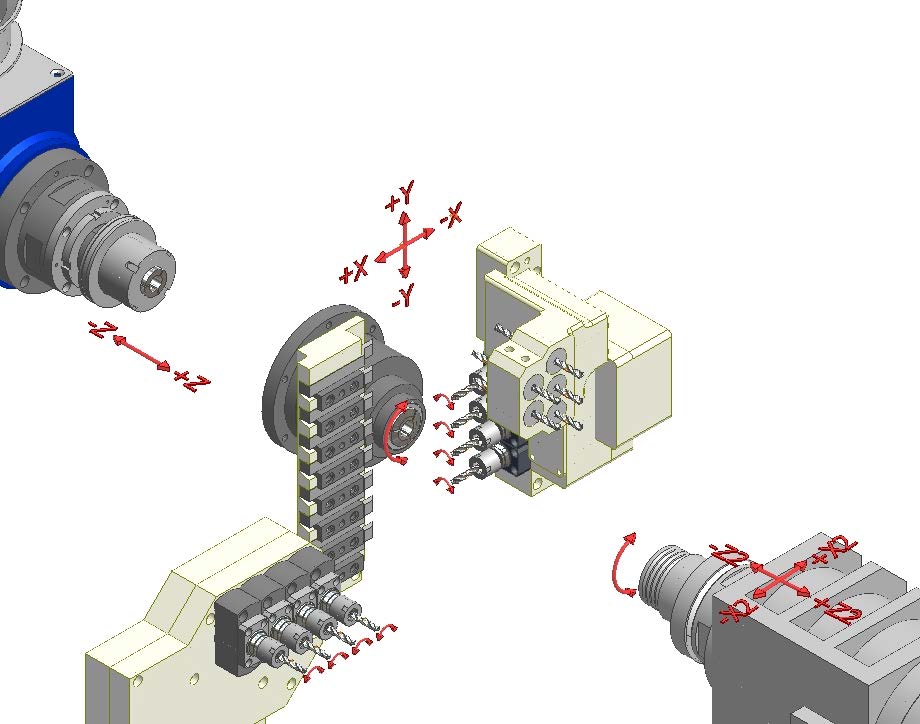

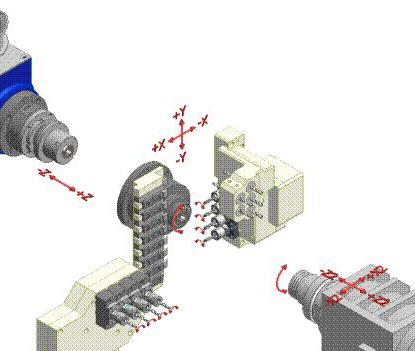

СХЕМА ОБРАБОТКИ:

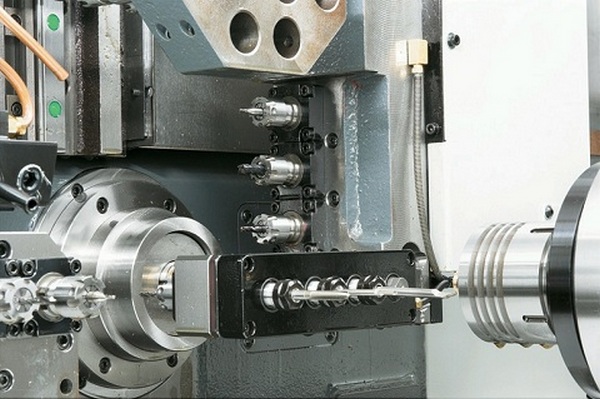

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

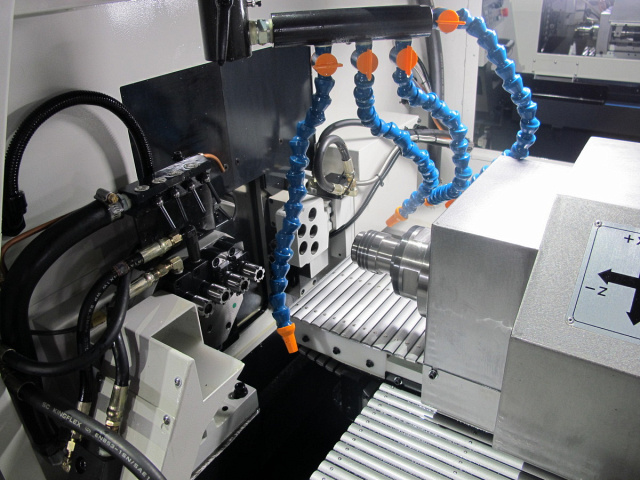

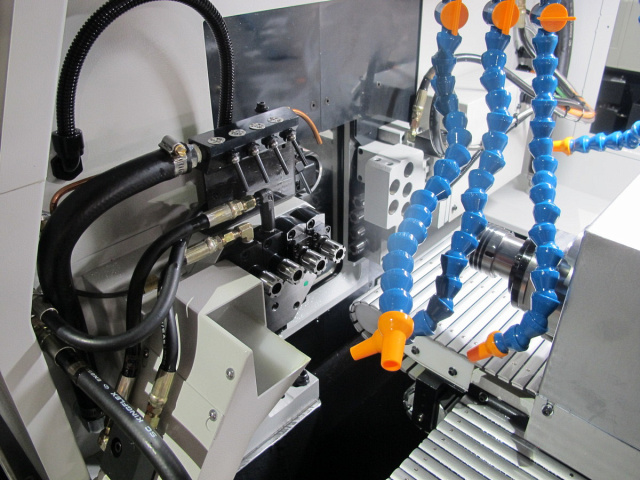

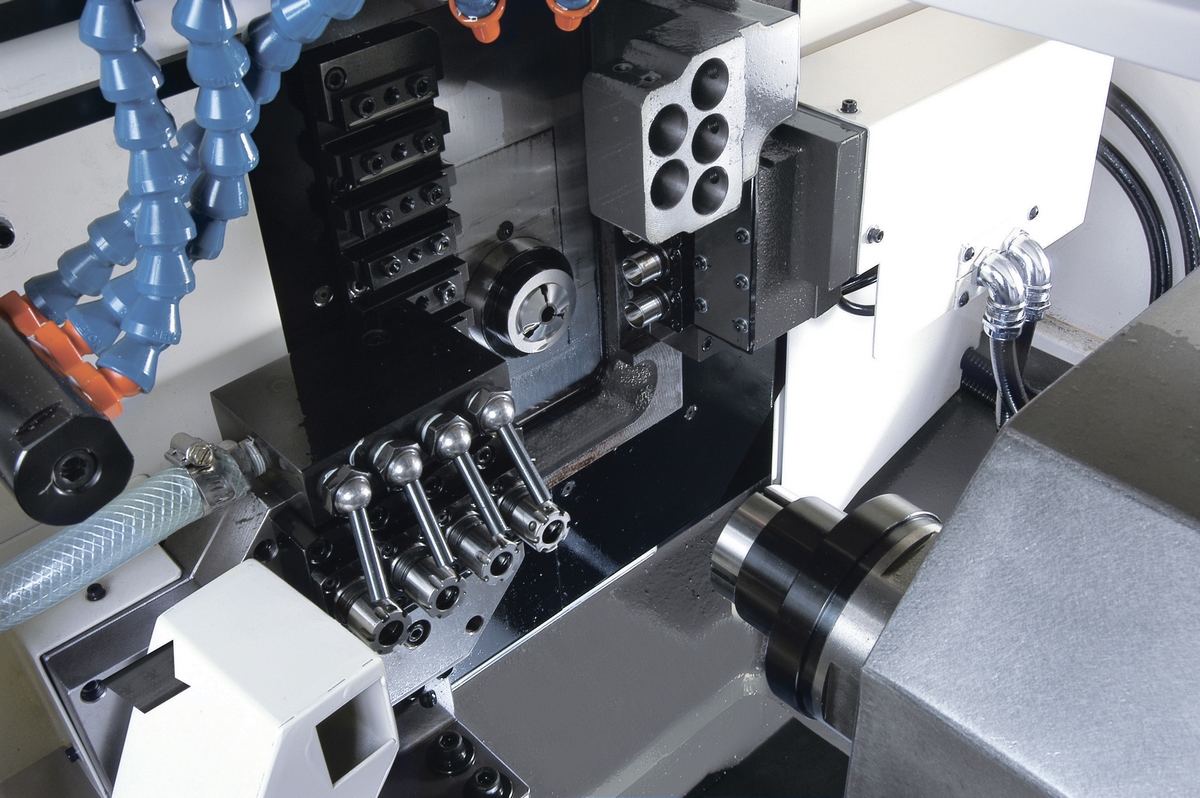

ОСНОВНОЙ ШПИНДЕЛЬ

  • 6 инструментов для наружной обработки

  • 5 инструментов для внутренней обработки

  • 4 инструмента для радиальной обработки

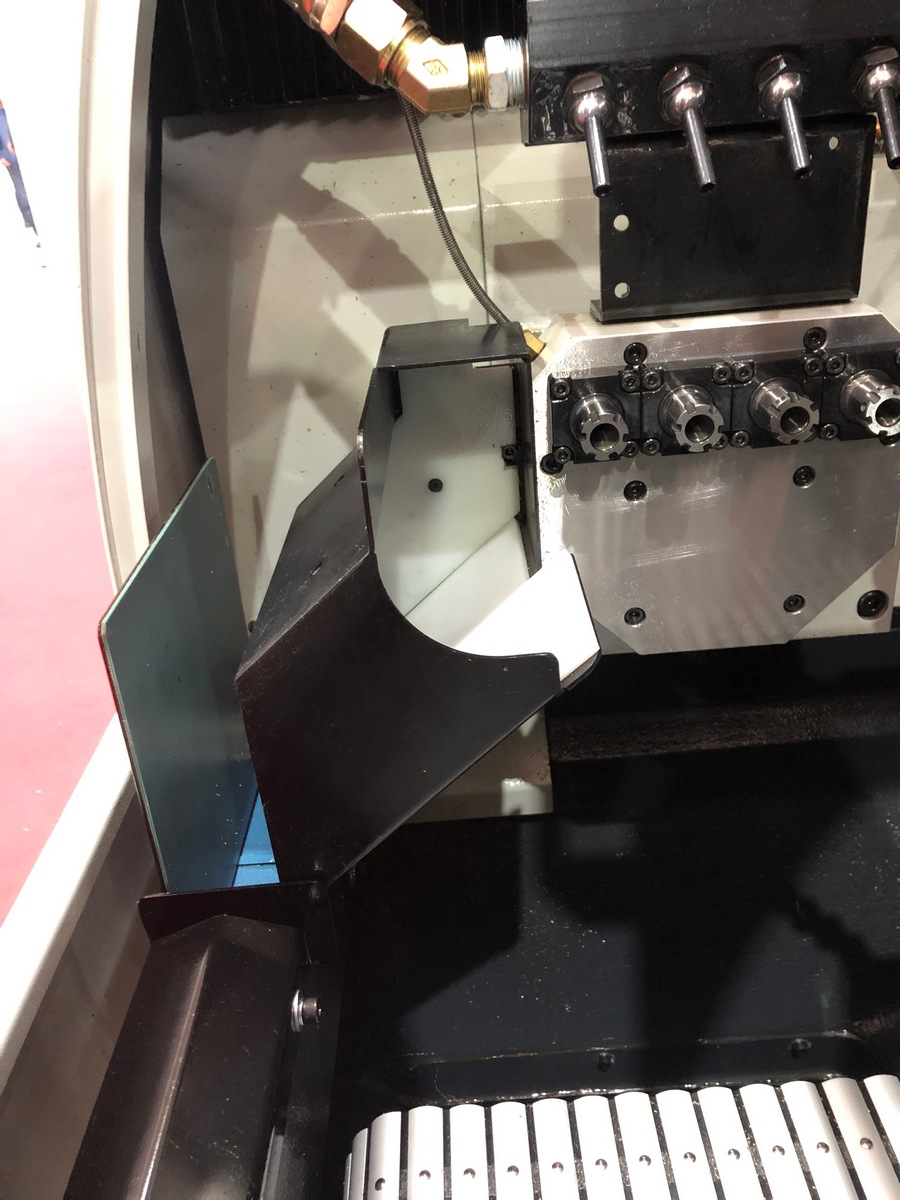

УЛОВИТЕЛЬ ДЕТАЛЕЙ

В стандартную комплектацию станка входит уловитель деталей. В качестве опции можно установить уловитель для длинных деталей.

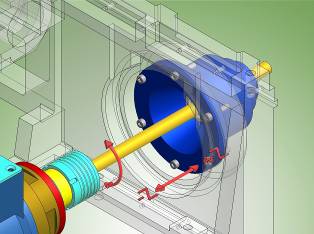

СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Используется для уменьшения остатка прутка. Экономит материал и деньги.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА ПРОТИВОШПИНДЕЛЯ МОДЕЛЕЙ «АВ»

Обеспечивает полноценную доработку детали после перехвата.

СИСТЕМА С ВРАЩАЮЩИМСЯ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности при обработке длинных деталей.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • 6-позиционный резцедержатель инструмента для наружной обработки
  • 5-позиционный резцедержатель инструмента для внутренней обработки

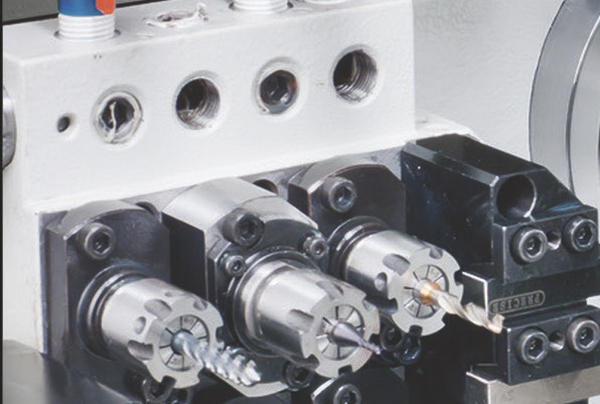

  • 4-позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование)

Большое количество инструментальных позиций позволяет обрабатывать сложные детали различных типоразмеров без необходимости переналадки.

УЛОВИТЕЛЬ ДЕТАЛЕЙ

В стандартную комплектацию станка входит уловитель деталей. В качестве опции можно установить уловитель для длинных деталей.

КОМПЛЕКТАЦИЯ С ФИКСИРОВАННЫМ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Цанговый патрон вращается, втулка не вращается.
Система легка в установке и регулировке.
Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

4-ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ОБРАБОТКИ В ПРОТИВОШПИНДЕЛЕ

Обеспечивает полноценную обработку детали после перехвата.

ОДНОВРЕМЕННО ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

ПОДСВЕТКА РАБОЧЕЙ ЗОНЫ
СЕРВОПРИВОДА ШПИНДЕЛЕЙ
УПРАВЛЯЕМАЯ «С» ОСЬ ГЛАВНОГО ШПИНДЕЛЯ (0,001˚)
СИСТЕМА ПОДАЧИ СОЖ
ЭЛЕКТРОННЫЙ КОНТРОЛЬ ЗА СИСТЕМОЙ ПОДАЧИ СОЖ
СИСТЕМА КОНТРОЛЯ ОТРЕЗКИ ЗАГОТОВКИ
СИСТЕМА АВТОМАТИЧЕСКОЙ ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ
УПРАВЛЯЕМАЯ «С» ОСЬ ПРОТИВОШПИНДЕЛЯ (0,001˚)
ПРОТИВОШПИНДЕЛЬ
ФИКСИРОВАННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 2 ШТ.
ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 2 ШТ.
ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ НАРУЖНОЙ ОБРАБОТКИ В ПРОТИВОШПИНДЕЛЕ 16Х16 – 1 ШТ.
ЗАХВАТ ПАТРОНА – 2 ШТ.

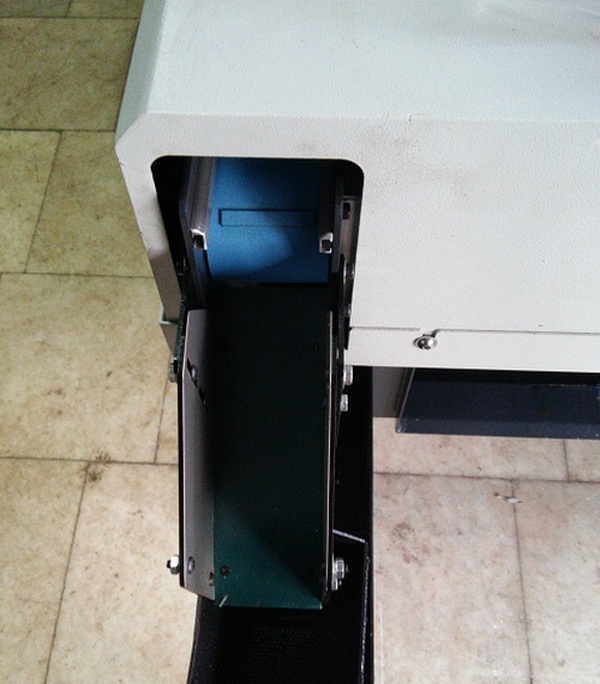

КОНВЕЙЕР ГОТОВЫХ ДЕТАЛЕЙ
КАБИНЕТНОЕ ОГРАЖДЕНИЕ ЗОНЫ ОБРАБОТКИ
НАПРАВЛЯЮЩАЯ ВТУЛКА – 1 ШТ.
ЦАНГОВЫЕ ПАТРОНЫ ДЛЯ ГЛАВНОГО ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ
НАБОР КЛЮЧЕЙ И ИНСТРУМЕНТА ДЛЯ НАЛАДКИ СТАНКА
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ (ПЕРЕМЕЩАЮЩИЙСЯ ДО УПОРА ШПИНДЕЛЬ)

Используется для уменьшения остатка прутка. Экономит материал и деньги.

Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

ДВУХСТОРОННИЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ ER16

Позволяет использовать одну инструментальную позицию для обработки как в главном шпинделе, так и в противошпинделе

3-Х ПОЗИЦИОННЫЙ ОСЕВОЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ

3 приводных расположенных вдоль оси вращения шпинделя для обработки как в главном шпинделе, так и в противошпинделе.

УЛОВИТЕЛЬ МАСЛЯНОГО ТУМАНА

Устраняет образование масляных пятен около станка, которые неизбежно образуются при открытии двери станка сразу после обработки, пока взвесь из масляного тумана заполняет всю рабочую зону станка, а также снижает расход масляной СОЖ до 15%.

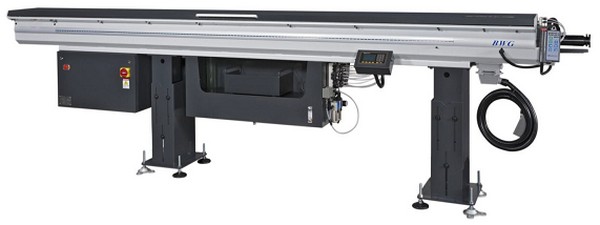

ГИДРАВЛИЧЕСКОЕ АВТОМАТИЧЕСКОЕ ПОДАЮЩЕЕ УСТРОЙСТВО

Позволяет работать на станке полностью в автоматическом режиме без участия оператора.

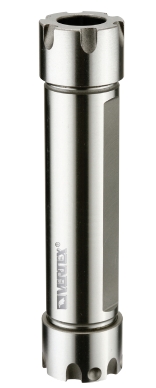

КОРПУС ЦАНГОВОГО ПАТРОНА ER16 Ø25*100 ММ
УЛОВИТЕЛЬ ДЛИННЫХ ДЕТАЛЕЙ ДЛЯ ПРОТИВОШПИНДЕЛЯ
КОНВЕЙЕР ГОТОВЫХ ДЕТАЛЕЙ
КОНВЕЙЕР ДЛЯ УБОРКИ СТРУЖКИ С ТЕЛЕЖКОЙ
НАБОР ЦАНГ ER16
НАБОР ЦАНГ ER20
КОНДИЦИОНЕР СИСТЕМЫ ПОДАЧИ СОЖ
ЗАХВАТ ПАТРОНА
СТАЦИОНАРНЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ
ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ
3-Х ПОЗИЦИОННЫЙ ОСЕВОЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 30 КВА
ТРАНСФОРМАТОР 30 КВА
ПОЛНОЕ СООТВЕТСТВИЕ СТАНДАРТУ CE
СТАЦИОНАРНЫЕ БЛОКИ ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ (В ПРОТИВОШПИНДЕЛЕ)
СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ
ГИДРАВЛИЧЕСКОЕ АВТОМАТИЧЕСКОЕ ПОДАЮЩЕЕ УСТРОЙСТВО
Модель JSL-20АВ
Макс. Ø обработки главного шпинделя, мм 20
Макс. Ø обработки противошпинделя, мм 20
Макс. длина обработки, мм 200
Макс. Ø сверления главного шпинделя, мм 10
Макс. Ø сверления противошпинделя, мм 10
Макс. Ø нарезаемой резьбы главного шпинделя М8
Макс. Ø нарезаемой резьбы противошпинделя М8
Макс. Ø радиального сверления, мм 10
Макс. Ø радиального нарезания резьбы, мм М6
Количество позиций инструмента для наружной обработки, шт. 8
Количество позиций инструмента для внутренней обработки, шт. 5
Количество инструментальных позиций для радиальной обработки, шт.
4 (7)
Количество инструментов для обработки в противошпинделе, шт. 4
Размер инструмента, мм 12 х 12 х 90
Число осей управления 9
Ø отверстия шпинделя, мм 29
Диапазон частот вращения шпинделя, об/мин 200 - 8000
Ускоренные перемещения по оси X, м/мин 18
Ускоренные перемещения по оси Z, м/мин 18
Мощность двигателя главного шпинделя, кВт 3,7
Мощность двигателя противошпинделя, кВт 2,2
Мощность двигателей осей X1/Z1, кВт 0,5 / 0,75
Мощность двигателя оси Y, кВт 0,75
Мощность двигателя радиальной обработки, кВт 0,75
Мощность двигателя для обработки в противошпинделе, кВт 0,75
Мощность двигателей осей X2/Z2, кВт 0,5 / 0,5
Мощность двигателя подачи СОЖ, кВт 0,375
Габаритные размеры:
Длина, мм 2365
Ширина, мм 1075
Высота, мм 1800
Вес, кг 2400
