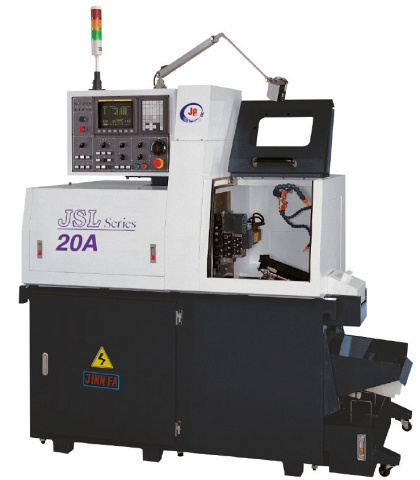

Автомат продольного точения JINN FA JSL-20A

Код(ы) товара: МС 422615
Поделиться
  • Станки из наличия по себестоимости!
    Узнать больше
В наличии
$ ¥
6 150 781 ₽
8 343 000
-26%
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Доставка:
Ошибка!
...
!
Шеф-монтаж: 100 000 ₽ !
Гарантия: 12 месяцев
Самая большая
JINN FA
Тайвань
Модели серии:
JSL-20A

Частота вращения шпинделя:

8000 об/мин

Кол-во управляемых осей: 4

Ø обрабатываемого прутка: 3 - 20 мм

Вес: 1800 кг

Преимущества
  • Высокоскоростные шпиндели (до 8000 об/мин) обеспечивают максимальную производительность и высокое качество обработанной поверхности
  • Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали и т.д.
  • Операция глубокого сверления с прокачкой СОЖ через инструмент под давлением до 150 бар
  • Система крепления приводного инструмента, не требующая специальных дорогостоящих приводных оправок как на обычных токарно-фрезерных центрах
  • Полноценная Y-ось. Позволяет производить полноценную фрезерную обработку.
Назначение

Автоматы продольного точения серии JSL являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств. Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.

Область применения

Экономичные и компактные токарные автоматы с ЧПУ выделяются высокой жёсткостью, высокой точностью позиционирования, коротким сроком окупаемости. Данное оборудование способно выполнять как высокоточную обработку, благодаря высокоскоростному шпинделю (до 8000 об/мин), так и высокоэффективное черновое точения за счет применения в конструкции направляющих скольжения. Использование на производстве таких станков позволяет увеличить производительность.

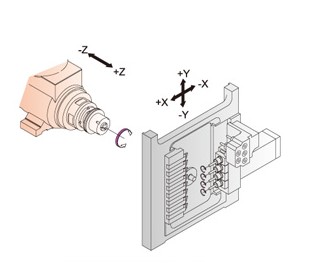

Схемы обработки
Конструктивные особенности

Инструментальные позиции для обработки в главном шпинделе:

  • 8 токарных;
  • 5 осевых не приводных;
  • 4 приводных расположенных радиально (7 приводных - опция).

Современная система ЧПУ Mitsubishi M80 (стандарт).

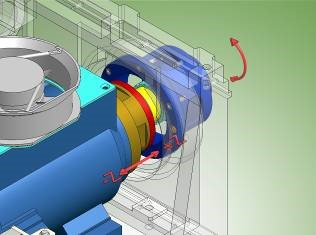

Система без держателя направляющей втулки (перемещающийся до упора шпиндель).

  • Используется для уменьшения остатка прутка. Экономит материал и деньги;
  • Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

Люнетные системы для обработки с направляющей втулкой (опция).

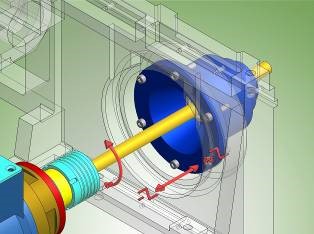

С не вращающейся направляющей втулкой (стандарт):

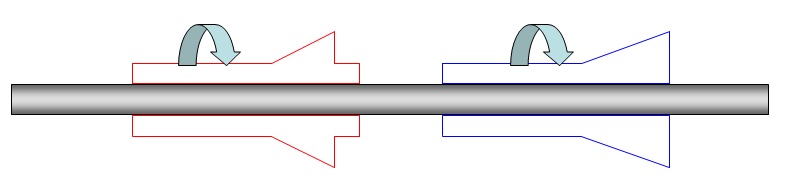

  • Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

Люнетные системы для обработки с направляющей втулкой (опция).

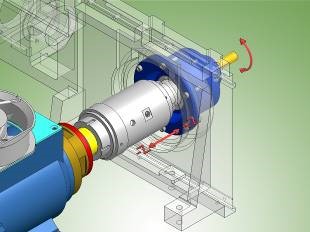

С вращающейся направляющей втулкой (опция):

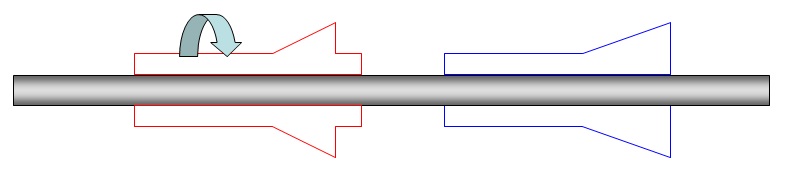

  • Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке. Устанавливается преимущественно при обработке круглого прутка из цветных металлов.
Комплектация
Стандартная
  • Цанги гл. шп.: ф3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 мм
  • Люнетные цанги: ф3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 мм
  • Цанги удл. гл. шп.: ф4, 5, 6, 7, 8, 9, 10 мм
Система ЧПУ с диалоговым программированием Mitsubishi M80
8-позиционный инструментальный суппорт для наружной обработки
5-позиционный инструментальный суппорт для внутренней обработки
4-позиционный приводной инструментальный суппорт для радиальной обработки (сверление, фрезерование)
Уловитель деталей
Подсветка рабочей зоны
Комплект инструмента для обслуживания станка
Люнетная система с невращающейся направляющей втулкой
Сервопривод шпинделя
Управляемая «С1» ось главного шпинделя
Система контроля отрезки заготовки
Система подачи СОЖ
Система контроля подачи СОЖ
Интерфейс подключения автоподатчика
Комплект документации на русском языке
Трансформатор
Конвейер для уборки стружки с тележкой
Конвейер готовых деталей
Дополнительная

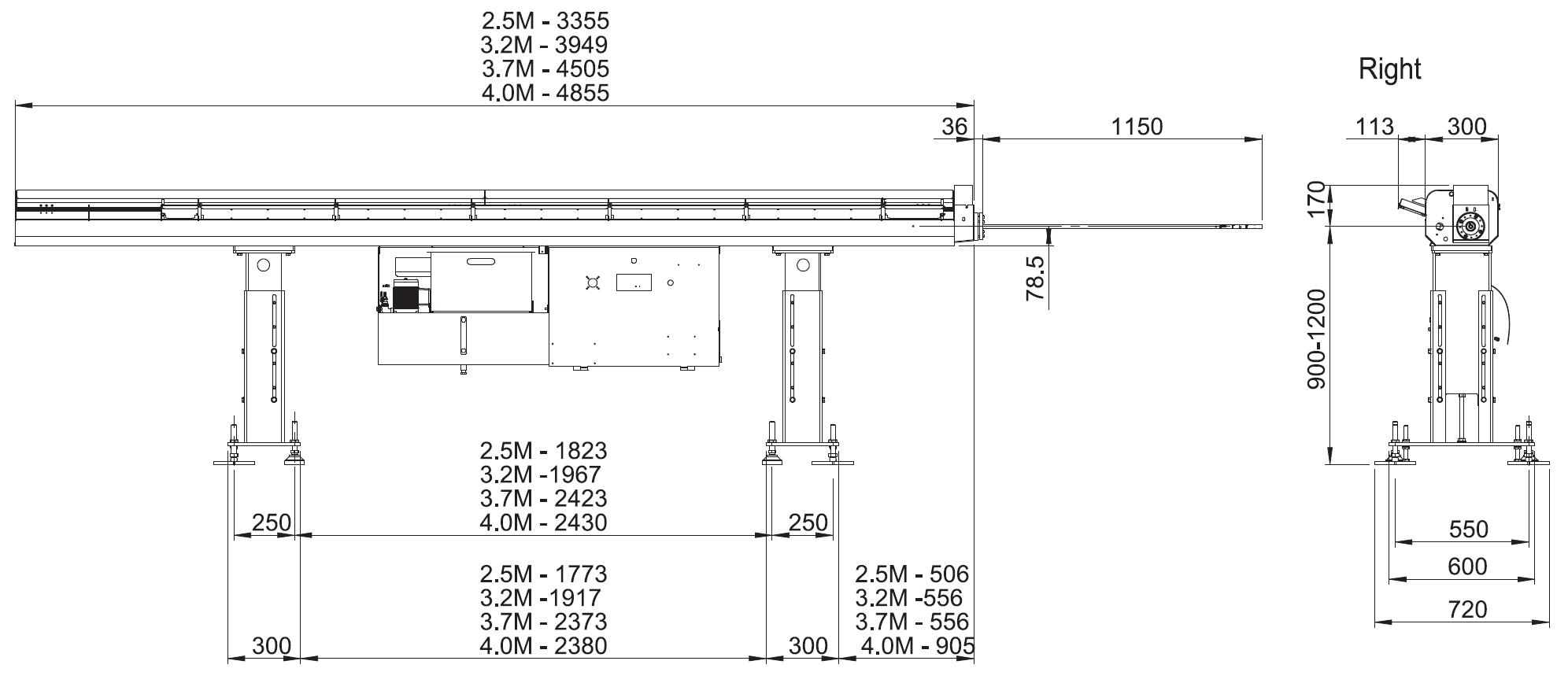

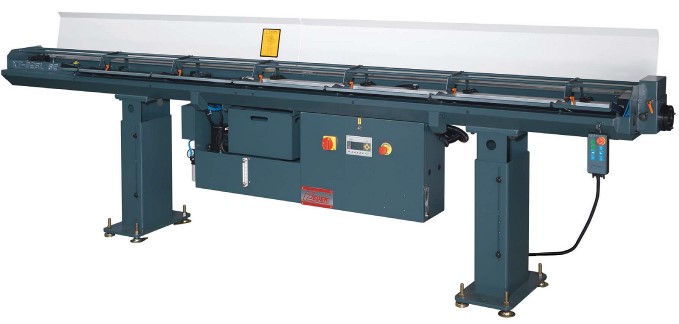

  • Автоматическое гидравлическое устройство подачи прутка 2,5 м
  • Автоматическое гидравлическое устройство подачи прутка 3,2 м
  • Автоматическое гидравлическое устройство подачи прутка 3,6 м
Стабилизатор напряжения (при колебания в сети напряжения больше ±5 %)
Дополнительные 10 наборов кодов М*
Система безопасности в соответствии с нормами CE
Набор цанг стандарта ER16 / ER20
Цанговый патрон ER16 для крепления инструмента Ø 25 × 100 мм
Двухсторонний цанговый патрон ER16
Уловитель масляного тумана
Система масляного охлаждения шпинделя и противошпинделя
Устройство охлаждения СОЖ
