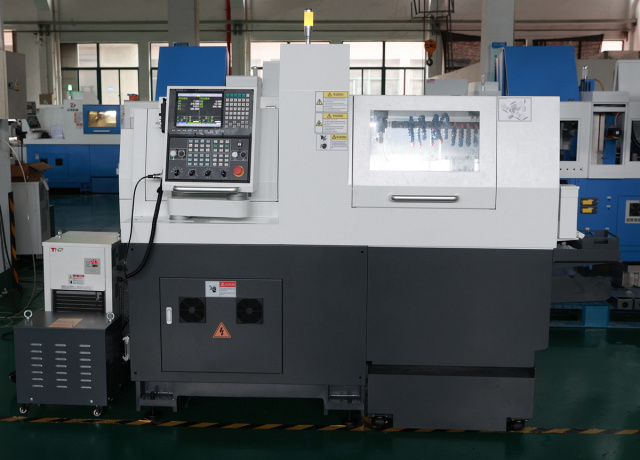

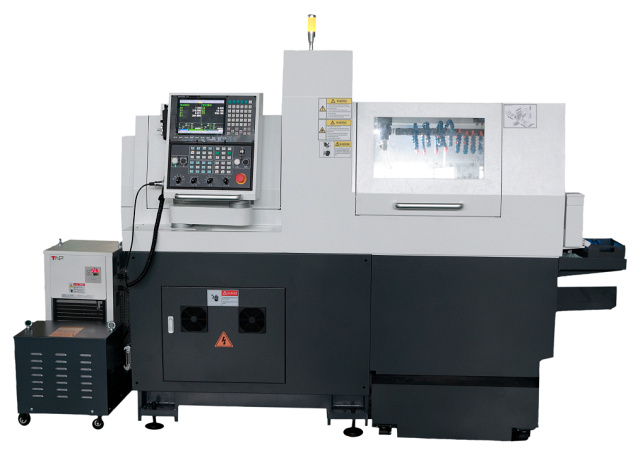

Автоматы продольного точения IRONMAC ISL-205 и ISL-206

Код(ы) товара: МС 438576, МС 438577
Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
ISL-205 ISL-206

Частота вращения шпинделя:

8000 об/мин

Кол-во управляемых осей: 7; 8

Ø обрабатываемого прутка: 3 - 20 мм

Вес: 2400; 3500 кг

Преимущества
  • До 28 инструментальных позиций
  • Cистема ЧПУ Fanuc 0iTF - 1 пакет
  • Подшипники ШВП NSK (Япония)
  • Автоподатчик LNS в комплекте
  • Комплект цанг (главный шпиндель, люнет, противошпиндель) Ø3 - 20 мм
  • Комплект цанг автоподатчика Ø3 - 18мм
Назначение

Автоматы продольного точения IRONMAC ISL предназначены для изготовления сложных деталей из прутковых заготовок. За счет высокоскоростного шпинделя обеспечивают обработку с высоким качеством обработанной поверхности, увеличивая производительность предприятия.

Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон. Ось Y обеспечивает полноценную фрезерную обработку.

Отличительной чертой оборудования является быстрая переналадка на выпуск новой продукции, поэтому станки идеально подходят для предприятий, выпускающих продукцию средними или крупными партиями.

Область применения

Автоматы продольного точения IRONMAC ISL-205 / ISL-206 широко применяются в очень многих областях современной тяжелой промышленности:

  • Авиастроении;
  • Производстве автомобилей;
  • Машиностроении;
  • Медицине.
Для точной индустрии, электронной и аэрокосмической промышленности:

Примеры деталей №1 Примеры деталей №2 Примеры деталей №3 Примеры деталей №4
Детали для медицинской техники и инструмента:

Примеры деталей №5 Примеры деталей №6 Примеры деталей №7 Примеры деталей №8

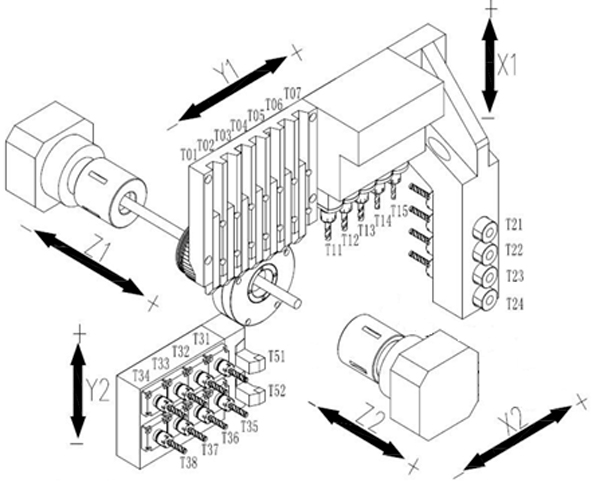

Схема обработки

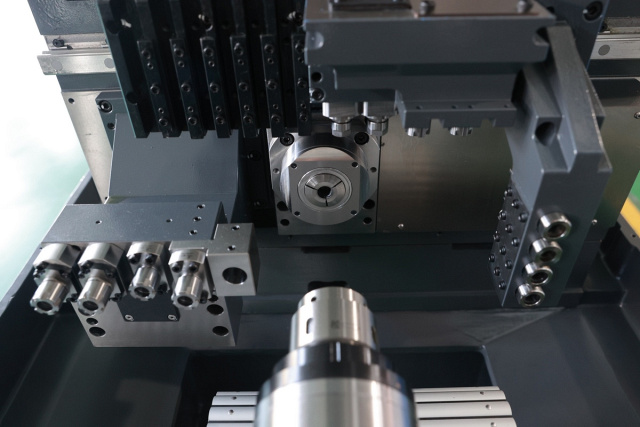

Конструктивные особенности
  • Дисплей 10,4` TFT LCD;
  • Двухканальная работа станка, обработка двух деталей одновременно;
  • Все двигатели и привода Fanuc (Япония) – отличное быстродействие, легендарная надёжность, высокая точность и стабильность обработки.

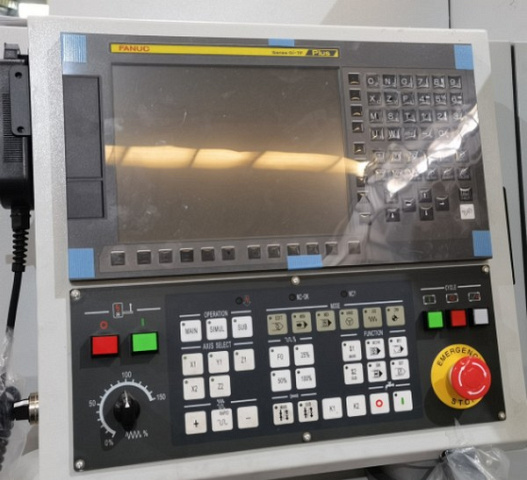

Система ЧПУ Fanuc 0i-TF (1 пакет)

Используется для уменьшения остатка прутка. Применима при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

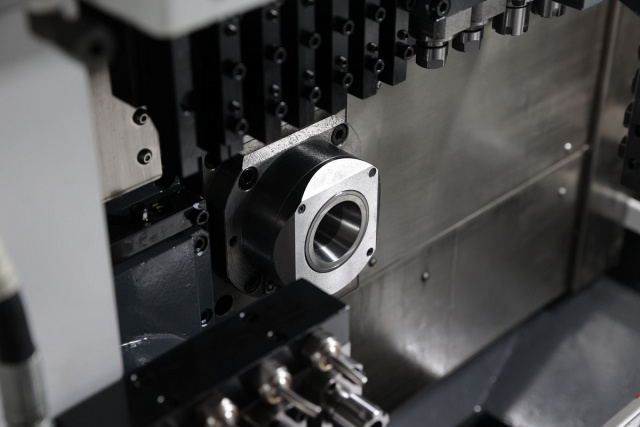

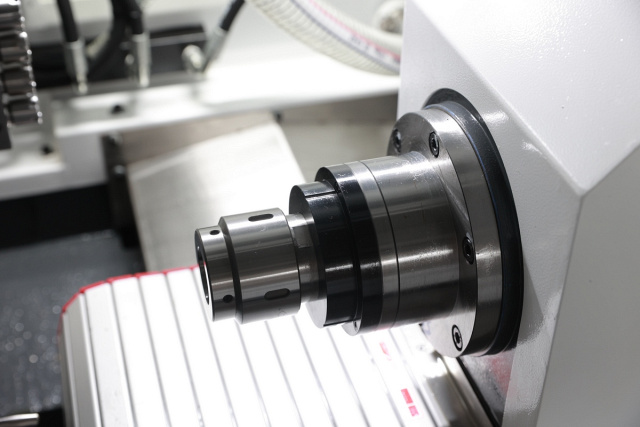

Система без держателя направляющей втулки Система без держателя направляющей втулки

Цанговый патрон и втулка вращаются одновременно.

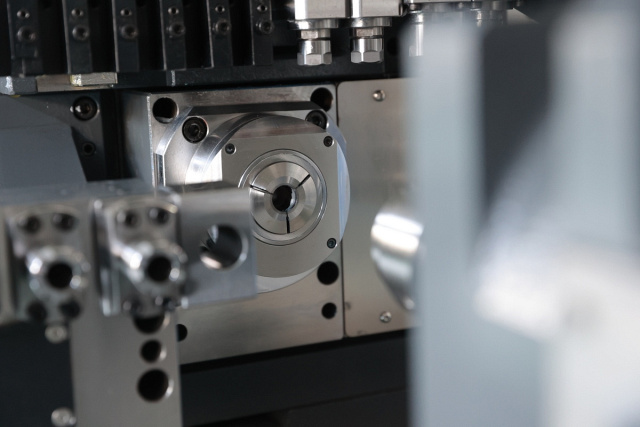

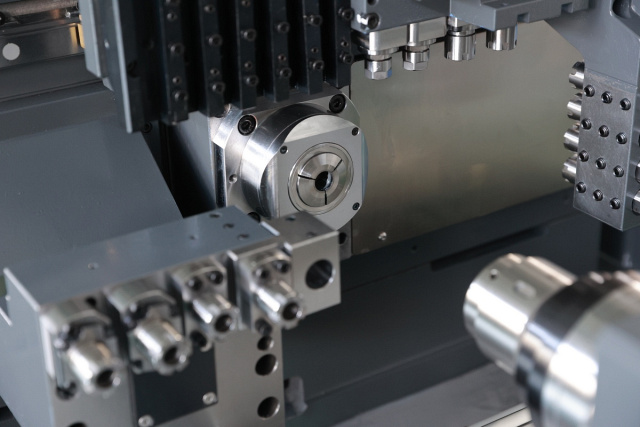

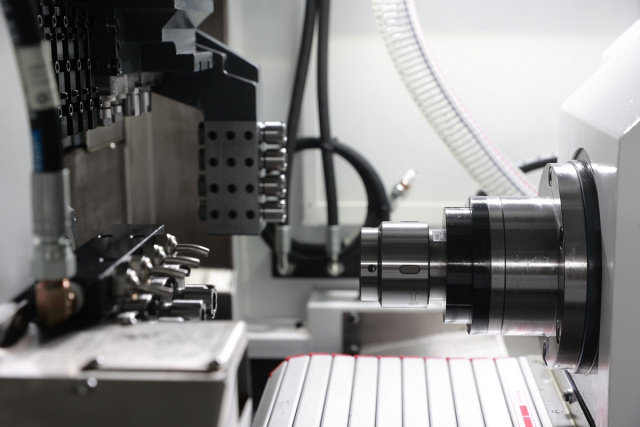

С вращающейся направляющей втулкой С вращающейся направляющей втулкой

На основе метода конечных элементов и модельного анализа, с учётом многочисленных оптимизаций, была разработана специальная конструкция станины с отличными показателями жесткости и виброустойчивости.

Симметричная конструкции станины и дополнительное оребрение способствуют эффективному тепловому балансу. Применение ручного шабрения самых ответственных сопрягаемых поверхностей ключевых узлов станка увеличивает коэффициент контакта, снижает вибрацию и предотвращает деформации узлов во время работы станка, что гарантировано обеспечивает геометрическую точность, точность перемещений и точность позиционирования на протяжении всего срока службы оборудования.

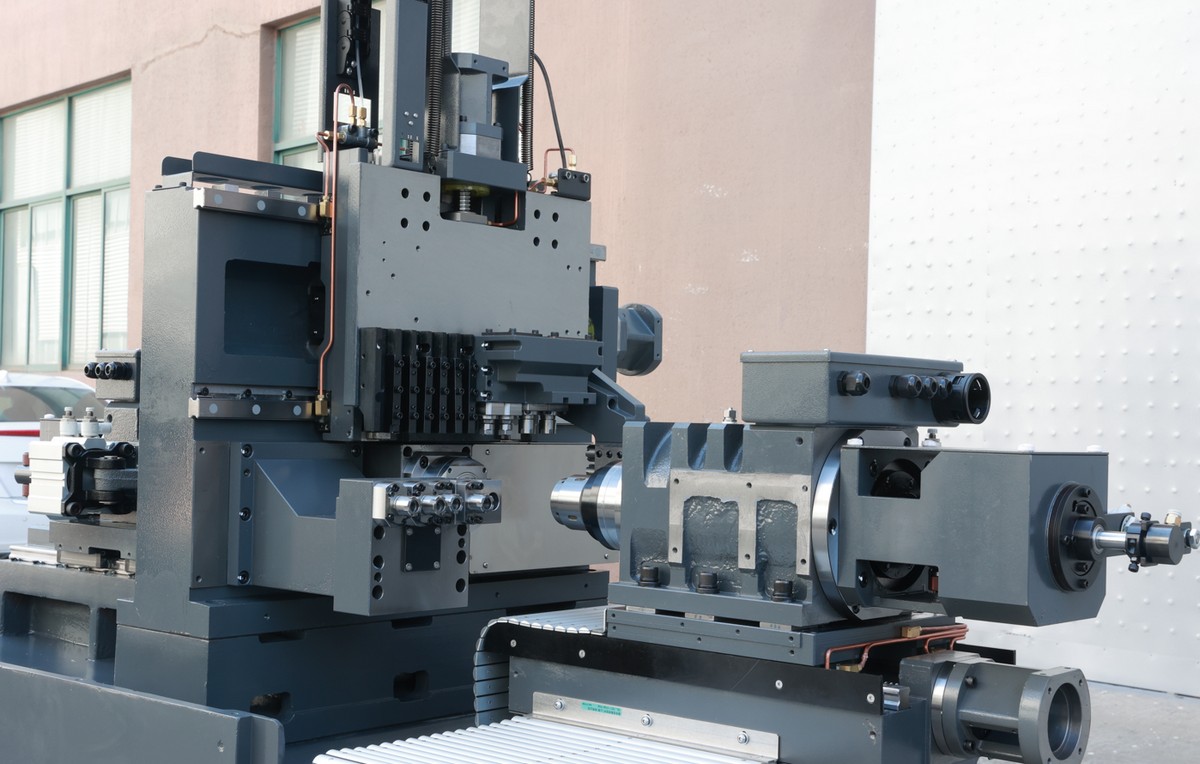

Цельнолитая станина, ручное шабрение
Комплектация
Стандартная
Система ЧПУ Fanuc 0i-TF (1 пакет)

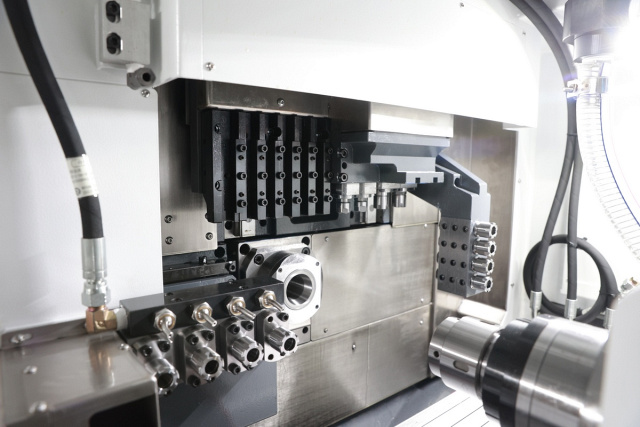

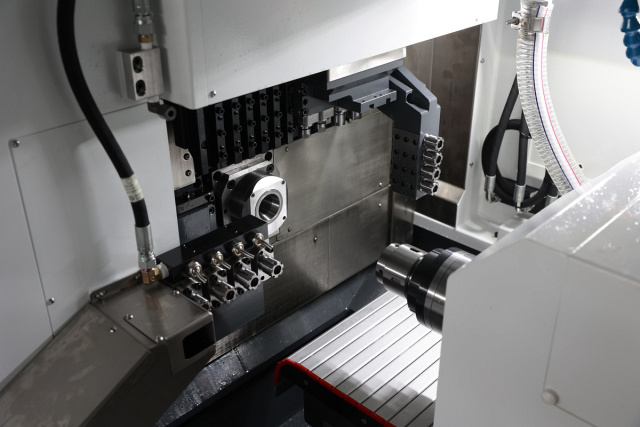

7-позиционный инструментальный суппорт для наружной обработки

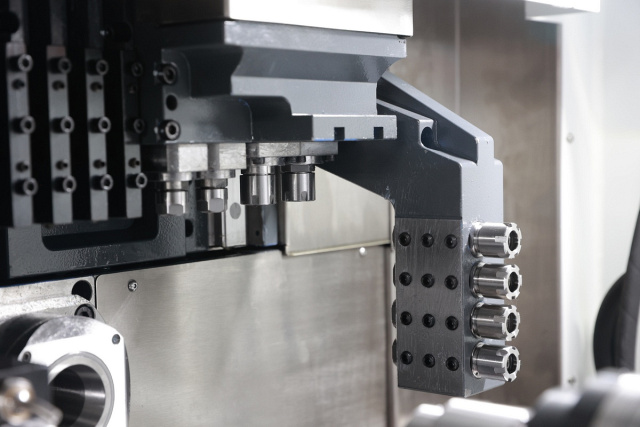

5-позиционный приводной инструментальный суппорт 3xER16, 2xER11 для радиальной обработки

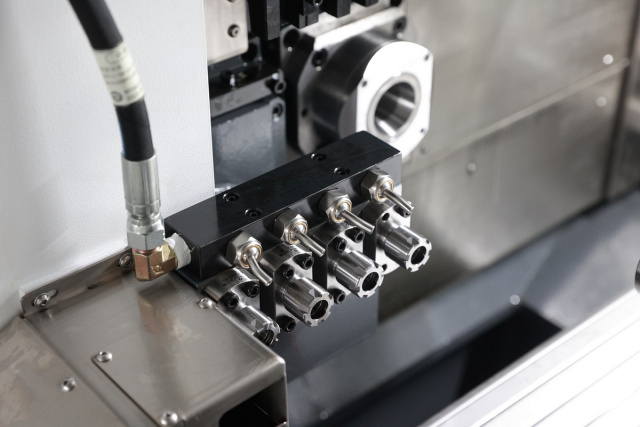

4+4-позиционный инструментальный суппорт ER16 для осевой обработки

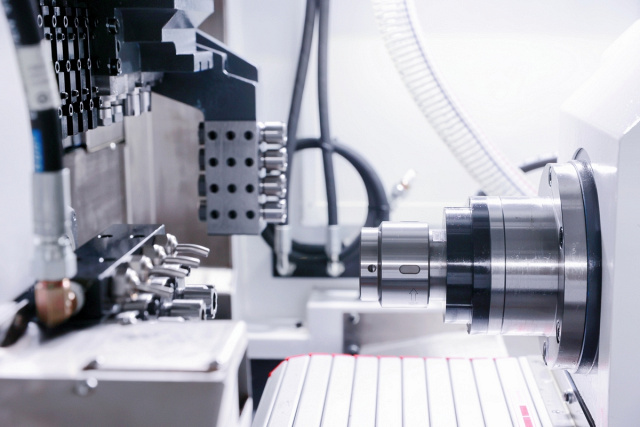

8-позиционный инструментальный суппорт с Y-осью для осевой обработки в контршпинделе (4 приводных + 4 статических ER16)
Уловитель и конвейер готовых деталей
Люнетная система с вращающейся направляющей втулкой + без направляющей втулки
Подсветка рабочей зоны LED
Трёхцветная сигнальная лампа
Управляемые оси «С1» и «С2»
Система автоматической централизованной смазки узлов станка
Обдув воздухом люнетного узла
Теплообменник электрошкафа
Трансформатор
Контроль отрезки детали
Комплект инструмента для обслуживания станка
Комплект документации на русском языке
Конвейер для уборки стружки с корзиной
Комплект цанг, шпиндель, контршпиндель, люнет: 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20 мм
Комплект цанг автоподатчика: 3, 4, 5, 6, 8, 10, 12, 14, 16, 18 мм
Автоматическое гидравлическое устройство подачи прутка LNS XT-320 L=3,2 м
  • Производительность 0,75 м3/мин;
  • Давление 8 бар;
  • Мощность 5,5 кВт;
  • В составе: винтовой компрессор, осушитель, ресивер, фильтры;
  • Условия эксплуатации: От +5 до + 40 °.
Дополнительная
3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки с регулируемым углом поворота 0-90° (ER11, ER16)
Блок вихревого нарезания резьбы (режущая головка и вставки приобретаются отдельно)
Держатель сверлильного инструмента
3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки (ER11, ER16)
Приводной радиальный сверлильно-фрезерный блок
Приводной блок для дисковых фрез (оправки Ø5, 6, 8, 10, 12, 12,7, 13 мм по запросу)
Держатель токарного расточного инструмента
Держатель токарного проходного / отрезного инструмента
Основные комплектующие
  • Подшипники ШВП NSK (Япония) / NTN (Япония)
  • Линейные направляющие Shangyin / Yintai (Тайвань)
  • ШВП Upper Silver / Yintai (Тайвань)
  • Приводы по осям Fanuc (Япония)
  • Шпиндель Yingxi (Китай)
  • Подшипники шпинделя / контршпинделя NSK (Япония) / NTN (Япония)
  • Пневматическая система Airtac (Тайвань)
  • Двигатель шпинделя Fanuc (Япония)
  • Система автоматической смазки Rihua River Valley (Япония)
  • Станина NingBo YongBo (Китай)
  • Муфта Open Sky (Германия)
  • Электрические компоненты Schneider (Франция)
  • Кабели Lapp (Германия)
