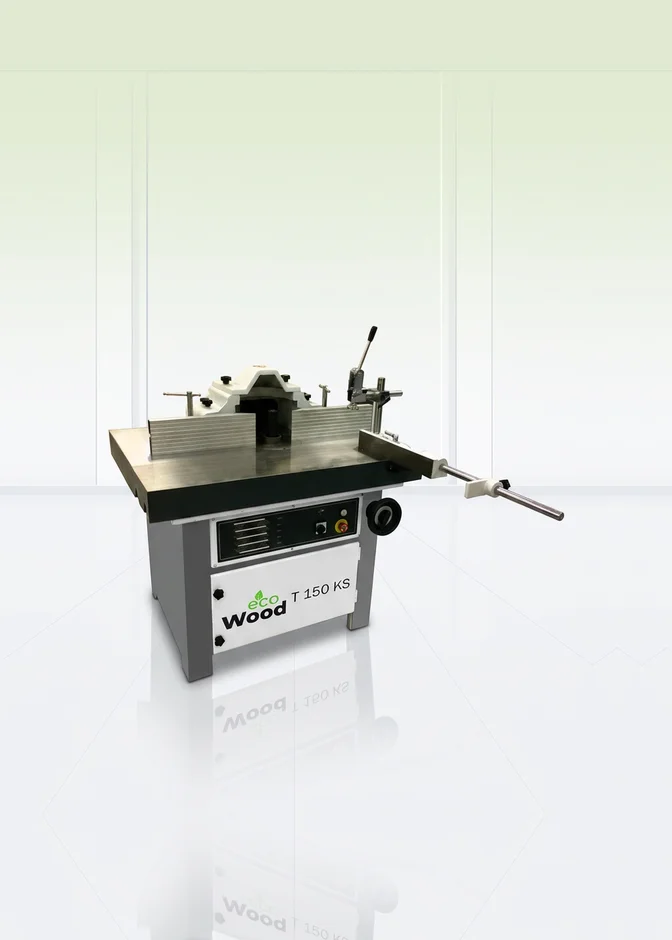

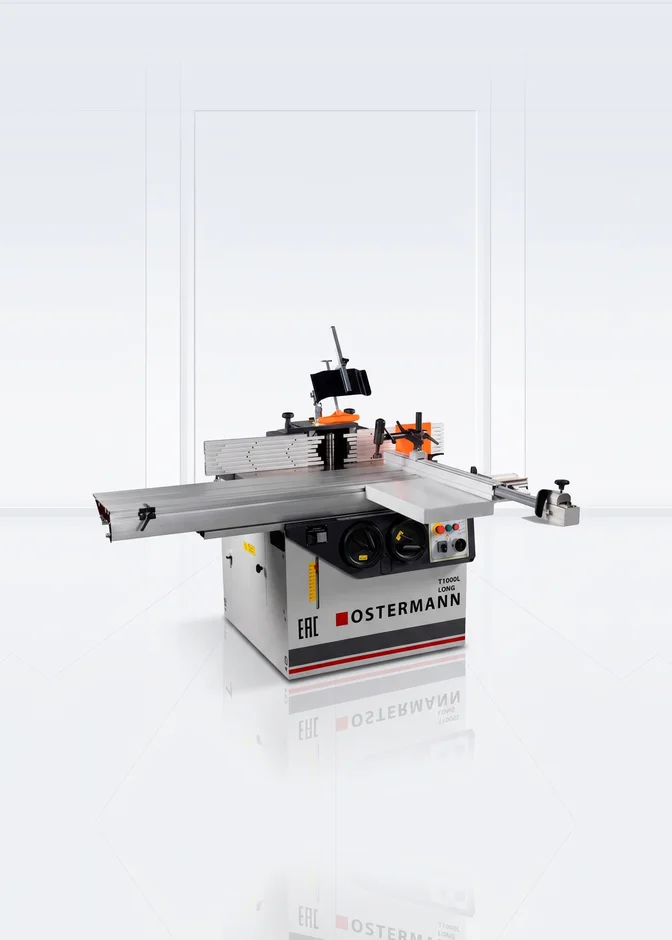

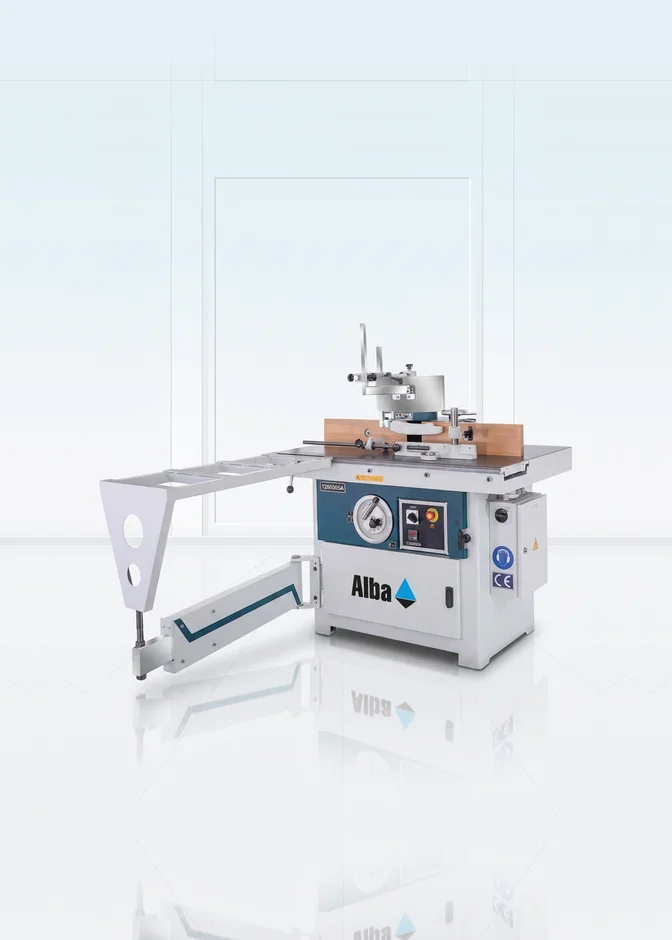

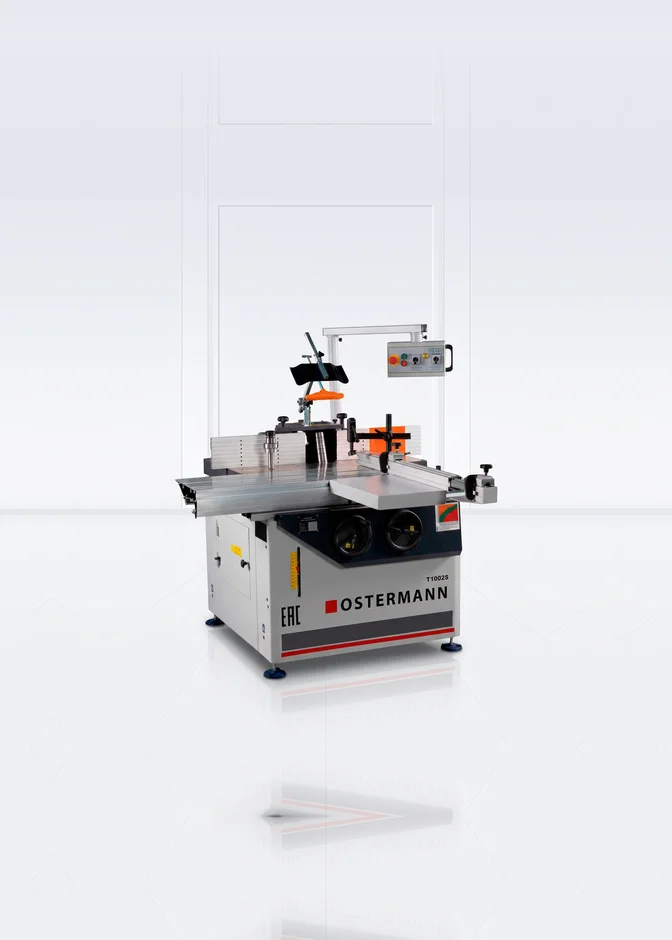

Фрезерный станок с шипорезной кареткой

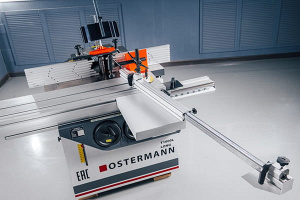

Каретка фрезерного станка может быть расположена как на передней части станка “фронтальной”, так и на торцевой. Торцевое расположение гораздо удобнее так, как в этом случае нет необходимости постоянно снимать и ставить перед обработкой эксцентриковый прижим и упор. Так же такое расположение является удлинением рабочего стола станка, что удобно при продольном профилировании длинномерных заготовок.

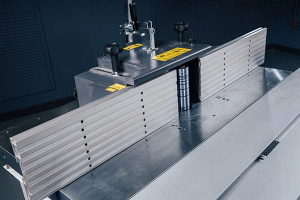

Второй основной функцией станка является профильное продольное фрезерование по направляющим линейкам. Изменение профиля достигается заменой фрез на шпинделе станка. Третьей основной функцией фрезерного станка с шипорезной кареткой является криволинейное фрезерование. Данную операцию можно выполнять двумя способами, и это напрямую зависит от комплектации станка.

Первый способ это фрезерование с использованием шаблона по обгонному кольцу.

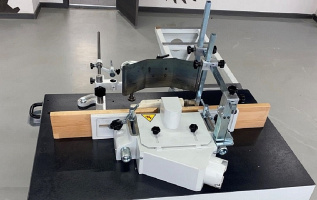

Второй способ это фрезерование с использованием копировального устройства, которое установлено непосредственно на шипорезную каретку.

Копировальное устройство позволяет работать безопасно и точно. Также идет экономия материала для изготовления шаблонов. Все операции на станке производятся вручную, при продольном профильном фрезеровании рекомендуется устанавливать автоподатчик.
