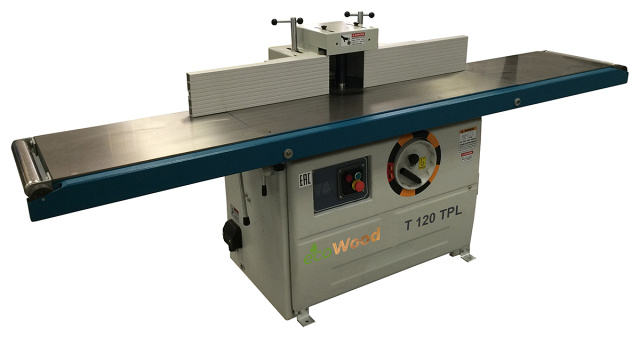

Фрезерный станок с удлинениями столов Т 120 TPL

Фрезерный станок с удлинениями столов Т 120 TPL
  • Шпиндель: без наклона

    Рабочая высота: 120 мм

    Каретка: нет

    Мощность: 5,5 кВт

    Вес: 410 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Литое левое и правое удлинение стола (600 + 600 мм) для базирования длинных заготовок;
  • Ролики слева и справа на краях стола – заготовка не портится о край стола, удобно загружать и снимать;
  • Фронтальное расширение до 400 мм – для удобства базирования рам, дверей и т.п.;
  • Защитный кожух для фрез диаметром до 250 мм;
  • Отверстие в столе для фрез диаметром до 310 мм;
  • Мощность шпинделя 5,5 кВт;
  • 2 клиновых ремня для передачи крутящего момента.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

РАСШИРЕНИЕ СТОЛА

Фронтальное расширение стола до 400 мм - для удобства работы с широкими заготовками (двери, окна и т.д.).

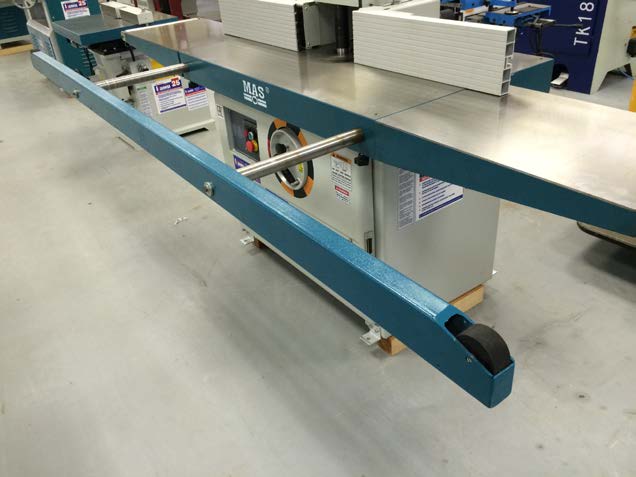

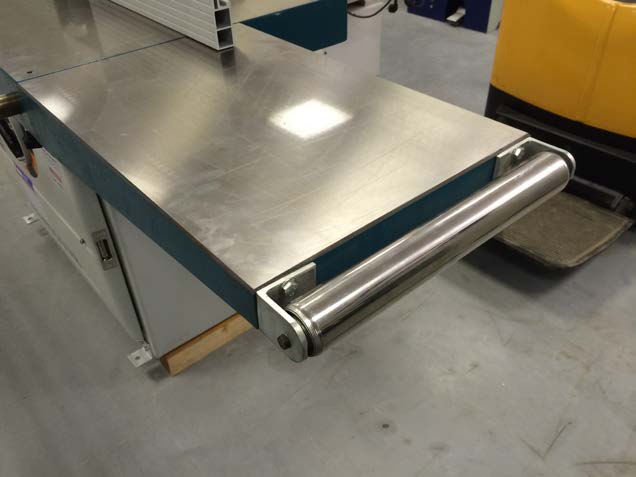

УДЛИНЕНИЕ СТОЛА

Справа и слева литое удлинение стола с поддерживающими роликами.

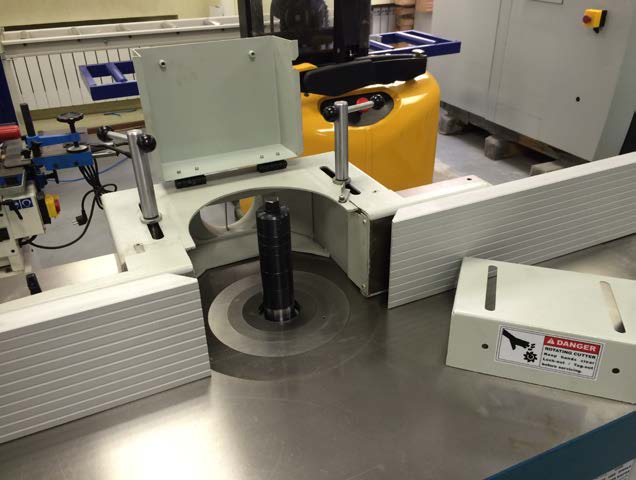

КОЖУХ ШПИНДЕЛЯ

Кожух под фрезы Ø250 мм с направляющими линейками L = 550 мм каждая.

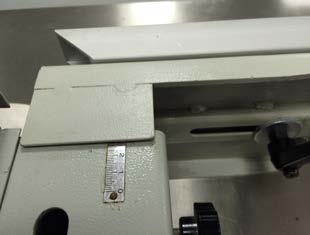

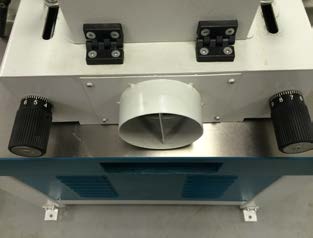

РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ

Удобная регулировка глубины фрезерования с помощью специальных рукояток по миллиметровой шкале.

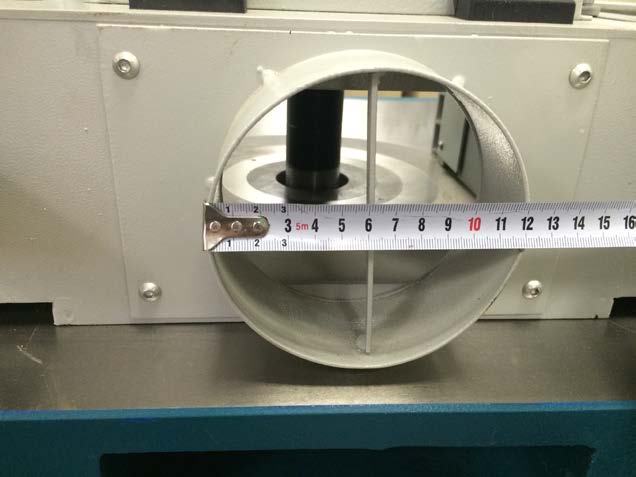

АСПИРАЦИЯ

На защитном кожухе предусмотрен аспирационный патрубок Ø120 мм для удаления стружки.

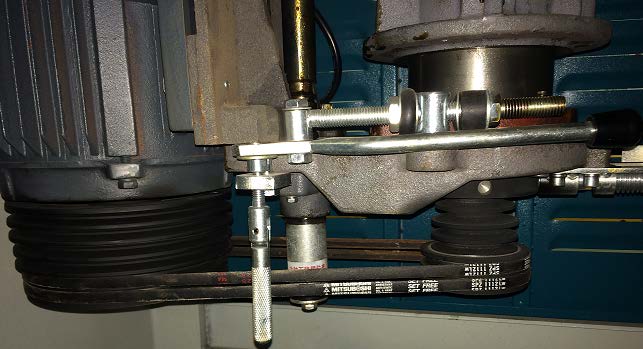

ДВА РЕМНЯ

Передача крутящего момента через 2 клиновых ремня – надежнее аналогов с одним ремнем.

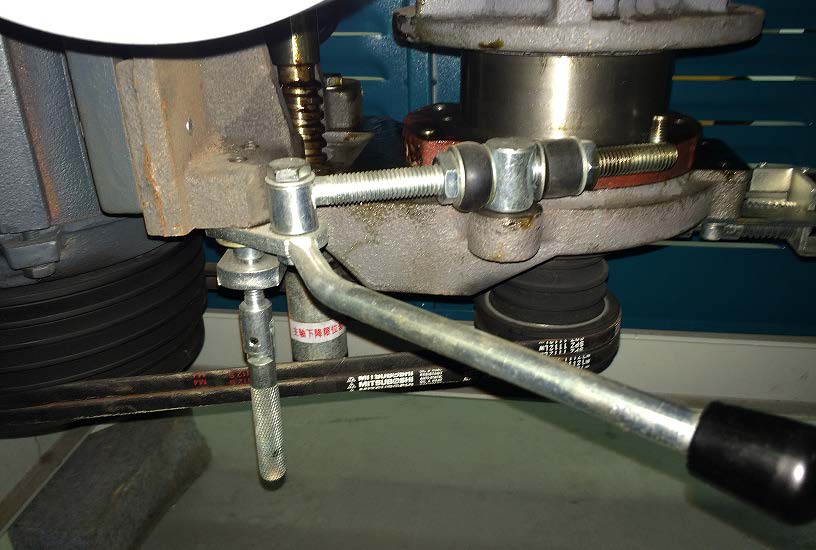

ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ

Ремни ослабляются быстро и удобно с помощью специального рычага.

3 скорости вращения шпинделя: 4000 / 6000 / 8000 об/мин.

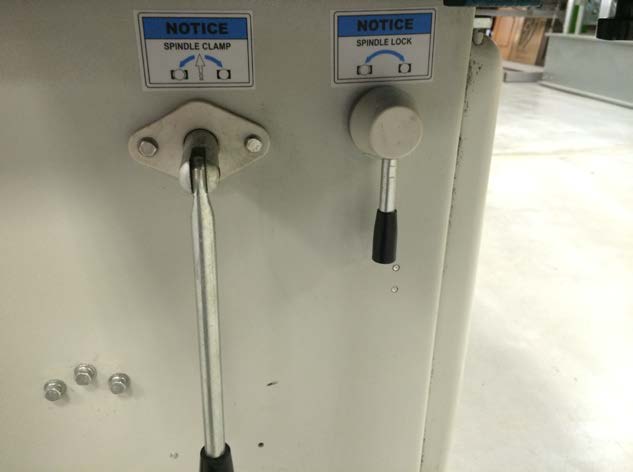

ФИКСАЦИЯ ШПИНДЕЛЯ

Правая рукоятка для стопора шпинделя при смене инструмента.

Левая рукоятка для фиксации шпинделя после подъема/опускания.

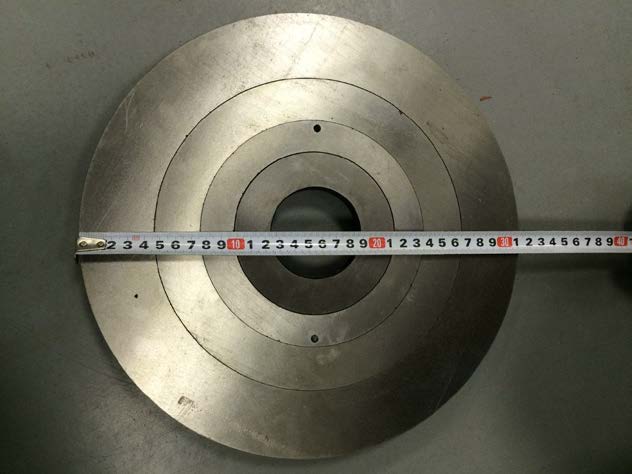

КОЛЬЦА В ШПИНДЕЛЬНОЙ ЧАШЕ

В комплекте со станком 4 кольца. Максимальный диаметр инструмента погружаемого в стол - 310 мм.

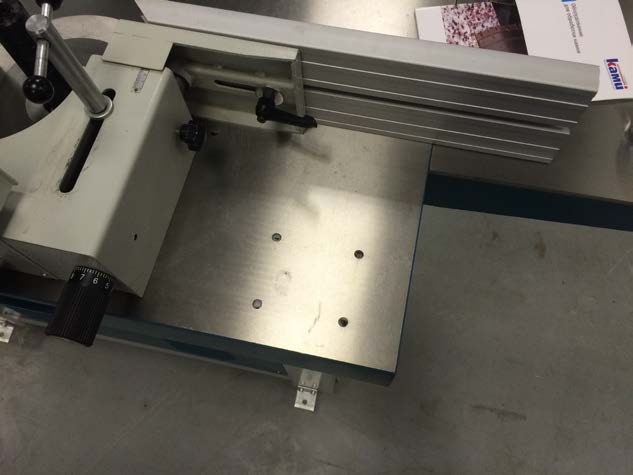

ОТВЕРСТИЯ ДЛЯ АВТОПОДАТЧИКА

Опционально на станок может быть установлен автоподатчик. Отверстия для крепления универсального автоподатчика МХ-38 (МХ-48) уже присутствуют в столе.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Фрезерный станок с шипорезной кареткой Т1005 TR-PL, автоподатчик

АВТОПОДАТЧИК

Позволяет плавно подавать заготовку в зону резания, что увеличивает качество и производительность.
Модель Т 120 TPL
Рабочая высота шпинделя, мм 120
Общая длина столов, мм 2330
Диаметр шпинделя, мм 32
Максимальный диаметр фрез в кожухе, мм 250
Максимальный диаметр отверстий в столе, мм 310
Частота вращения шпинделя, об/мин 4000 / 6000 / 8000
Мощность, кВт 5,5
Размер основного стола, мм 1130 х 670
Размер удлинений стола (правое и левое), мм 600 х 400
Величина расширения стола, мм 400
Габаритные размеры:
Длина, мм 2400
Ширина, мм 710
Высота, мм 980
Вес, кг 410
