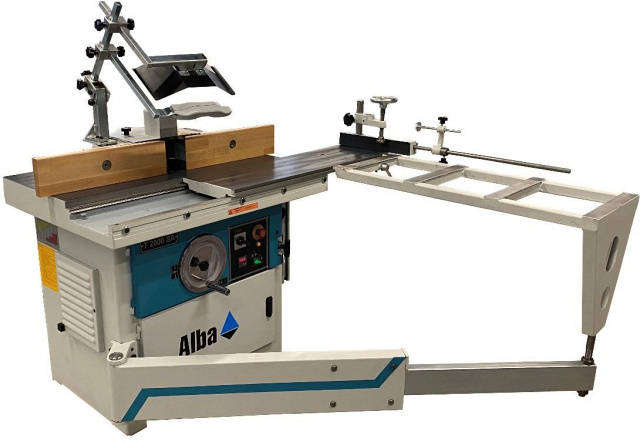

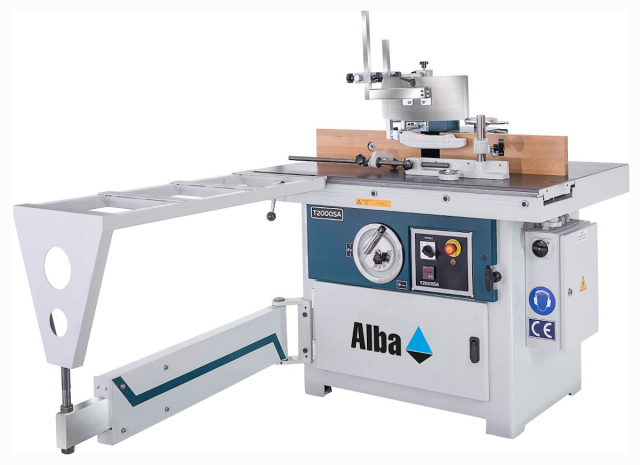

Фрезерный станок с кареткой и сменным шпинделем ALBA T2000SA

Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом. Удобно, когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их.

В комплекте поставляется 2 шпинделя: Ø32 мм и для концевых фрез (с цангами под диаметры хвостовиков 8 / 10 / 12 мм)

Шпиндель МК5 имеет усиленную конструкцию. Предназначен для работы с тяжелыми фрезами при интенсивных условиях эксплуатации.

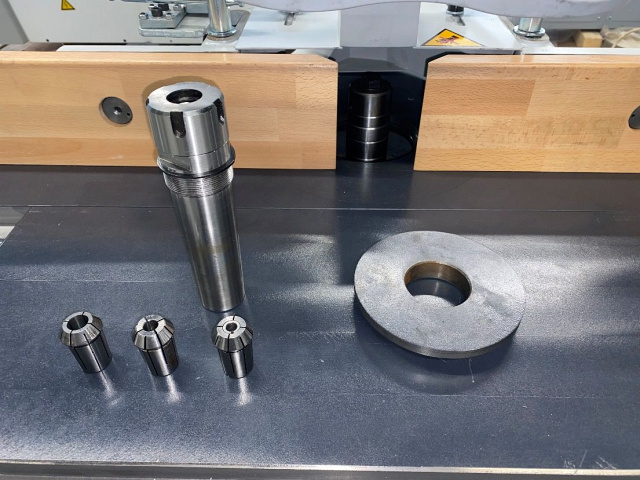

В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу.

Цанги под диаметры хвостовиков 8 / 10 / 12 мм входят в комплект поставки.

Ключ для съема шпинделя и ключ для зажима цанг поставляются также в комплекте со станком.

Чугунная шипорезная каретка позволяет работать с тяжелыми заготовками и сохраняет точность перемещения на всем периоде службы станка.

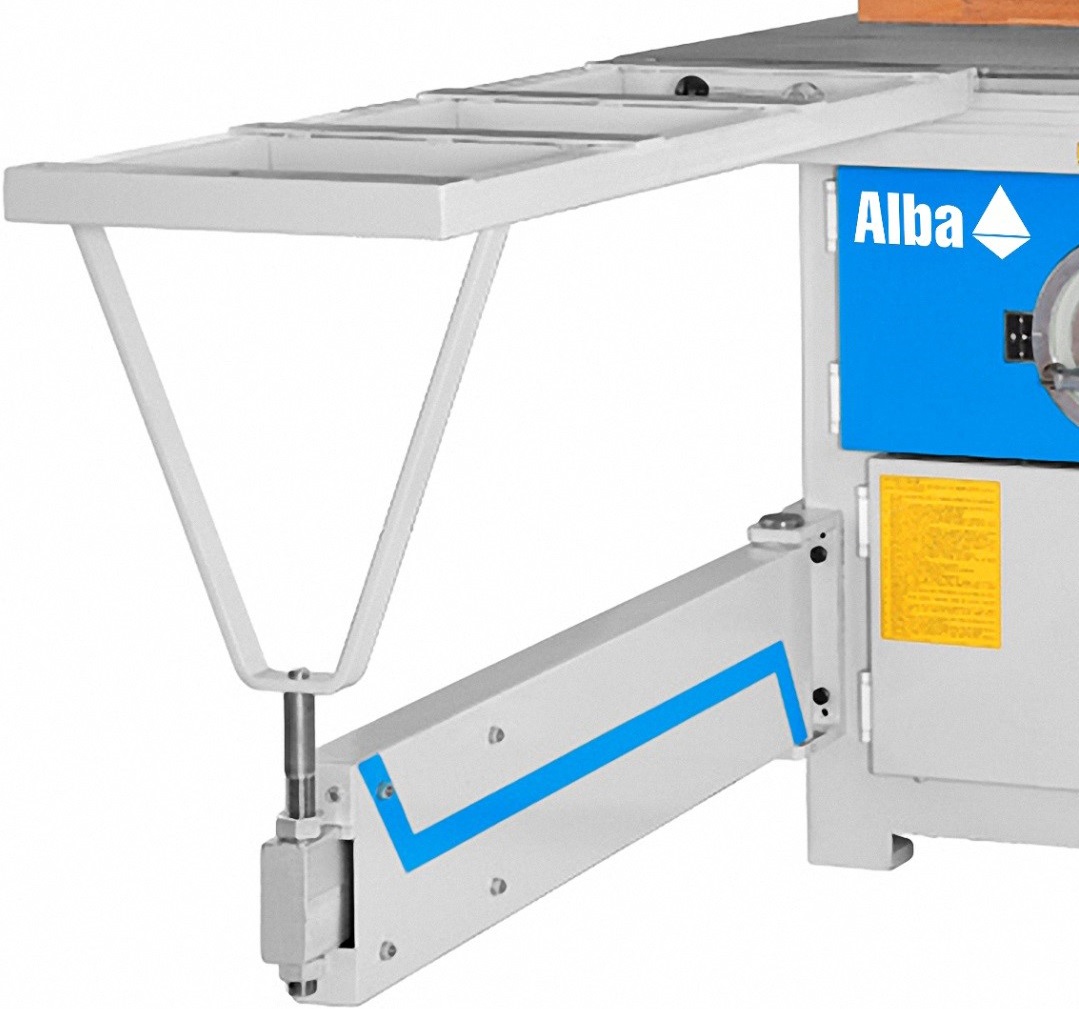

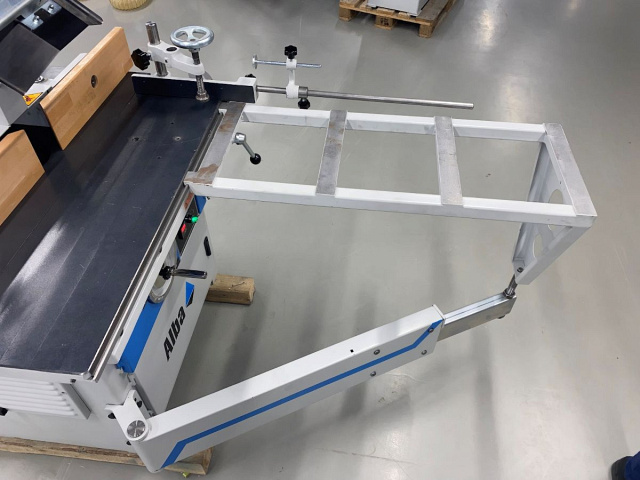

Телескопическая опора с расширительным столом позволяет удобно работать с габаритными заготовками.

Оснащена упором и винтовым прижимом заготовки.

Кожух для фрез Ø270 мм.

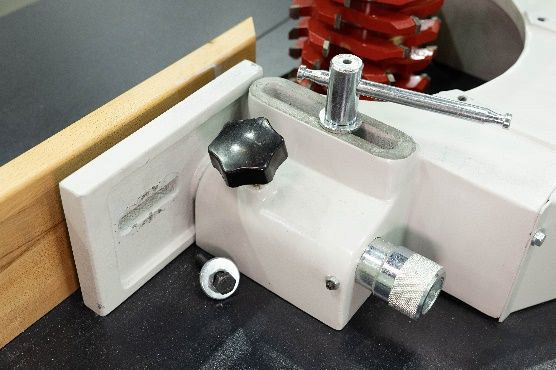

Имеет регулировку направляющих с помощью винтов.

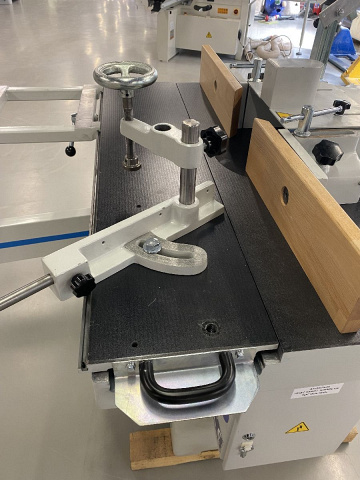

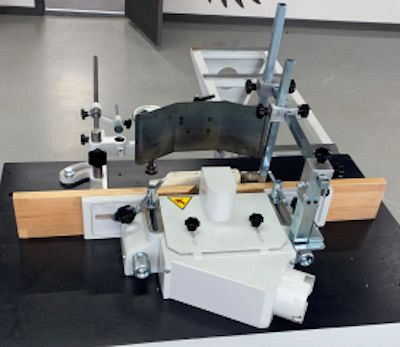

Прижимное устройство входит в комплект поставки. Фиксирует заготовку в двух плоскостях: сверху к столу и сбоку к направляющим, что обеспечивает точность обработки и безопасность оператора.

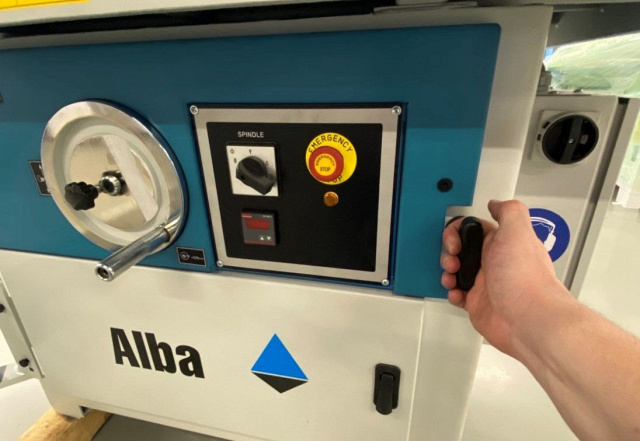

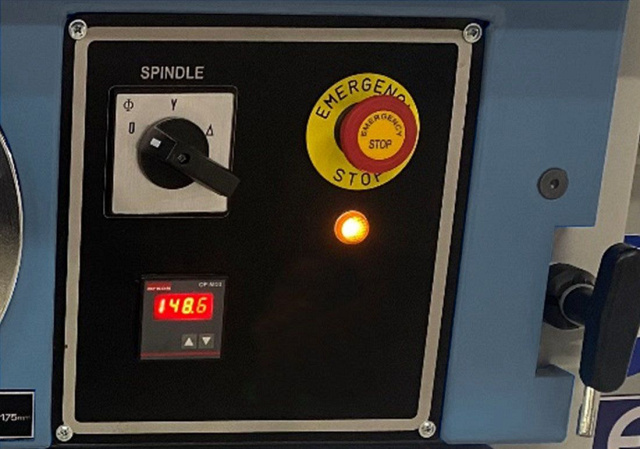

На панели расположены: переключатель звезда/треугольник включения станка, аварийный выключатель, маховик подъема / опускания шпинделя, электронный счетчик положения шпинделя и рукоятка стопора шпинделя при смене инструмента.

Для точного позиционирования шпинделя по высоте станки оснащены электронным счетчиком. Это позволяет быстро настраивать вертикальное положение фрезы и сокращает время при повторных перенастройках.

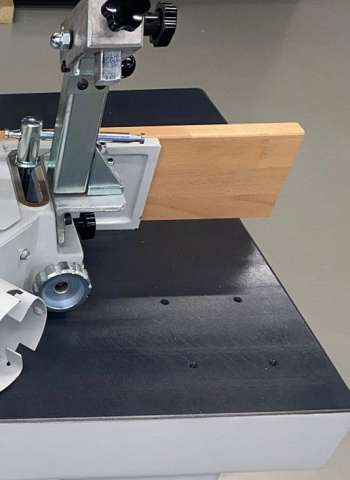

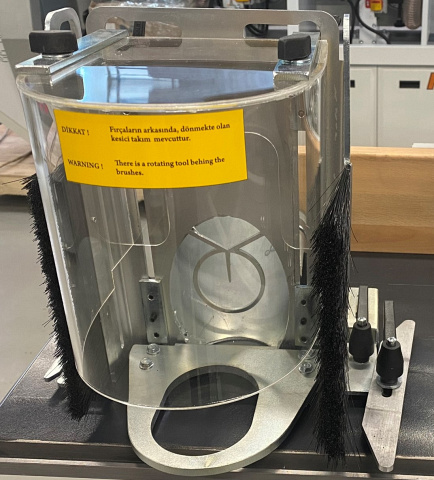

Предназначено для работы по шаблону и входит в комплект поставки.

Обеспечивает безопасность работы.

Сзади расположен аспирационный патрубок Ø120 мм.

Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим, что обеспечивает точность обработки и безопасность оператора.

Направляющие упоры

Две деревянные направляющие общей длиной 1000 мм входят в комплект поставки и являются хорошей базой при обработке.

Имеет удобный доступ сбоку станка и дополнительно защищен от попадания пыли и грязи уплотнительной резинкой.

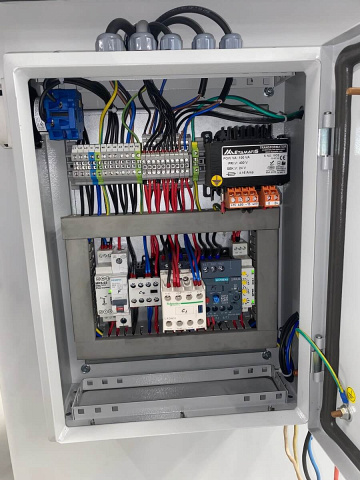

В станке используются надежные и проверенные электроком-поненты Siemens и Shneider Electric.

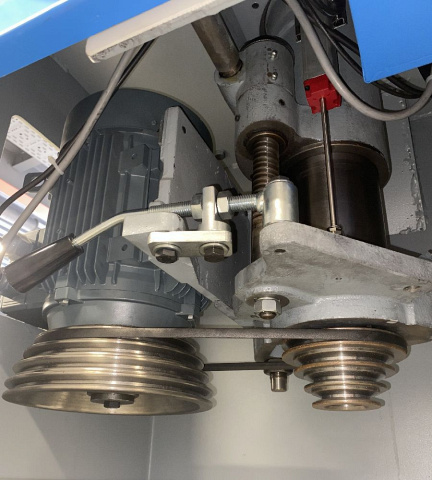

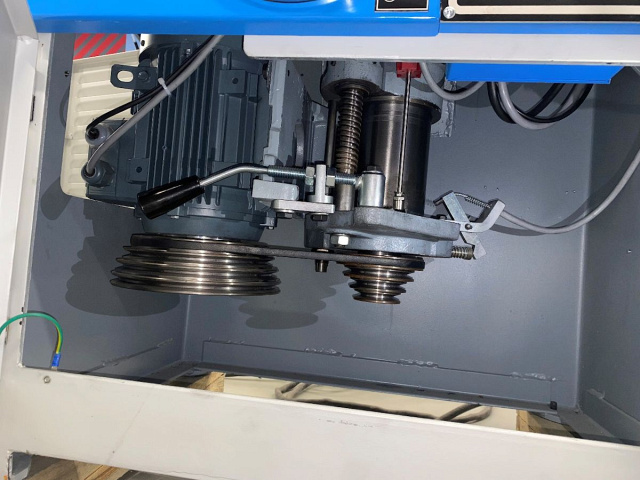

Привод шпинделя от мощного двигателя 5,5 кВт посредством клиноременной передачи.

Переключение скоростей осуществляется быстрой и удобной перестановкой ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента.

4 скорости вращения шпинделя: 4000, 6000, 8000, 10000 об/мин.

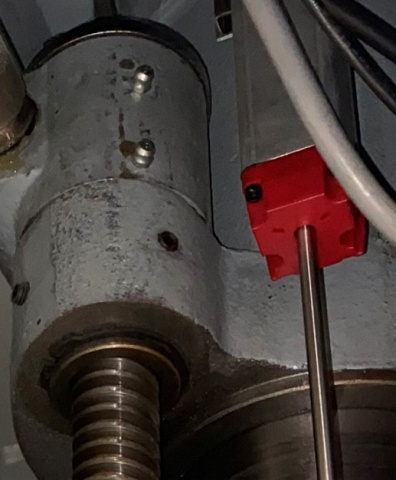

Червячный механизм подъема/опускания шпинделя снабжен масленками для смазки, что обеспечивает бесперебойную работу станка на всем периоде эксплуатации.

Массивный шпиндельный узел

Пиноль шпинделя, а также массивные опоры крепления двигателя и шпинделя выполнены из чугуна, что гарантирует долгий срок службы главного узла станка.

Шпиндель жестко стопорится посредством рукоятки, удобно расположенной на передней части станка. Оператору не нужно постоянно открывать моторный отсек при смене фрез или замене шпинделя.

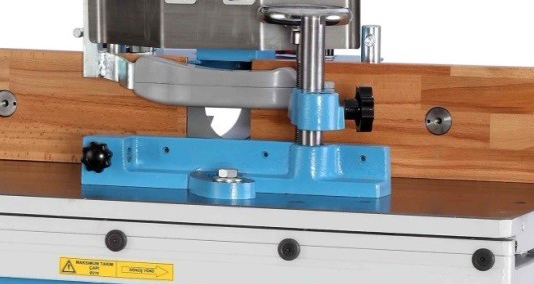

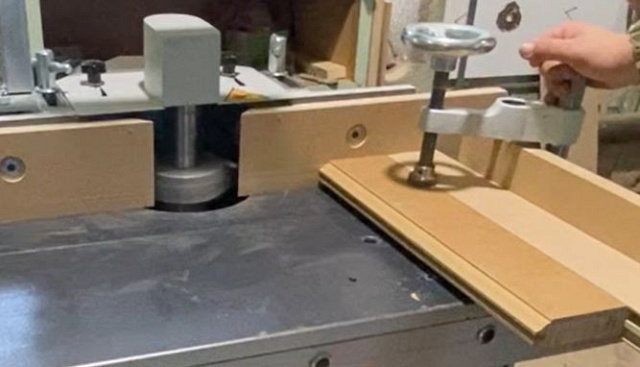

Базирование заготовки на каретке под углом 90º осуществляется по чугунному упору. Откидной упор/грибок позволяет настраивать глубину фрезерования. Фиксация заготовки к столу с помощью винтового прижима.

Упор имеет поворот до 45º, для фрезерования под углом.

В комплекте со станком поставляется: ключ для съема шпинделя, ключ для зажима цанг, шприц для смазки, толкатель и набор ключей.

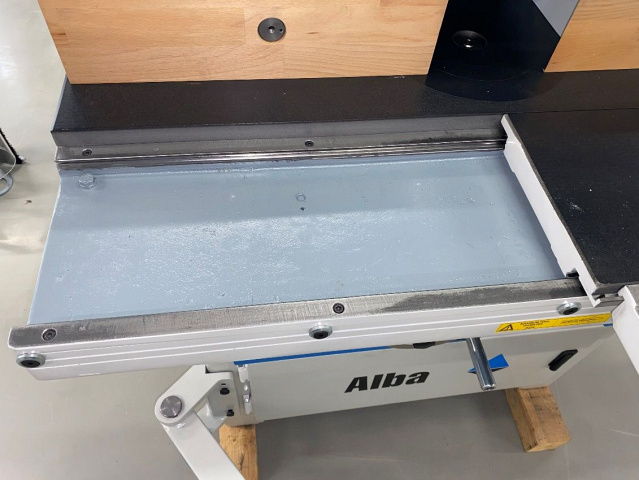

Каретка перемещается по износостойким стальным направляющим.

Направляющие при необходимости могут быть заменены, что делает ресурс каретки практически вечным.

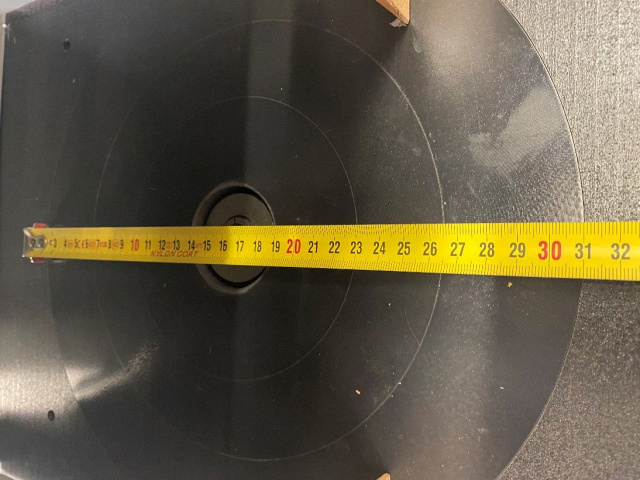

Диаметр отверстия в столе – 310 мм. Это позволяет опускать в стол инструмент большого диаметра.

Набор колец под диаметры:

Ø140, Ø214 и Ø310 мм.

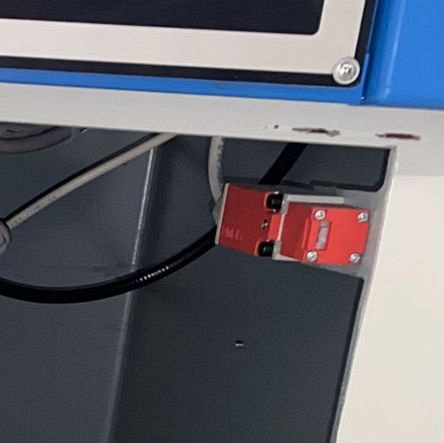

Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым).

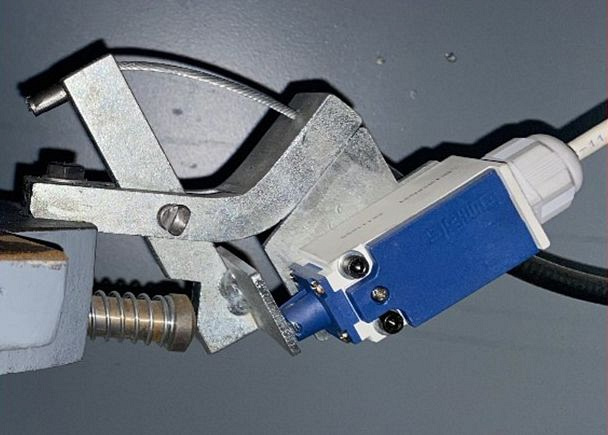

При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта.

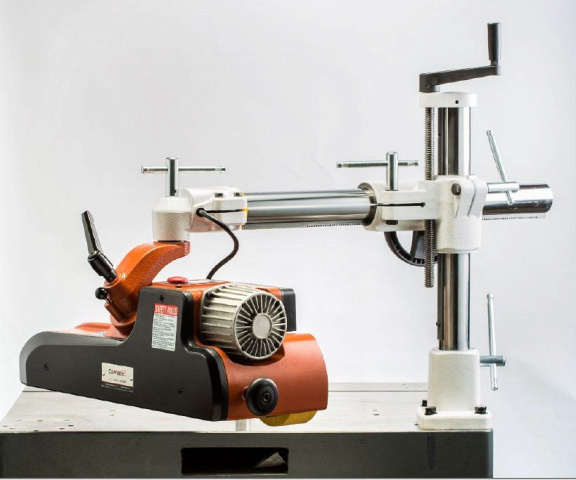

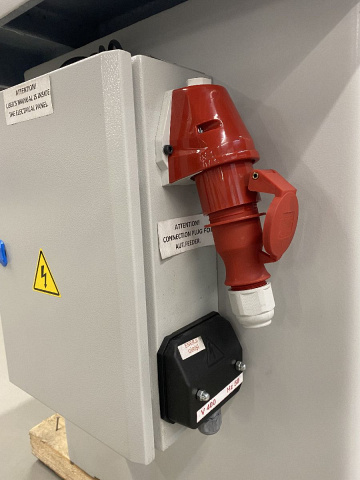

В столе предусмотрены 4 отверстия для установки автоподатчика. Электрошкаф оснащен отдельной розеткой с вилкой для подключения автоподатчика.

В станке предусмотрено 2 выхода под аспирацию Ø120 мм.

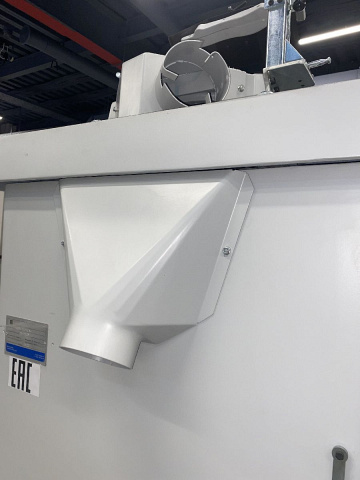

Нижний аспирационный патрубок расположен под столом, для более эффективного удаления стружки из шпиндельной чаши.

Верхний патрубок находится в защитном кожухе шпинделя.

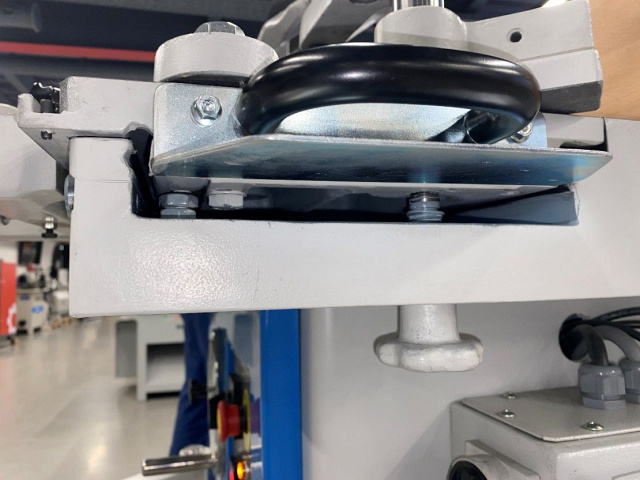

При продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки ее можно застопорить. Для этого под столом расположен стопор.

Для удобного перемещения каретки на торце предусмотрена рукоятка.
