Китай
Шпиндель: без наклона
Высота шпинделя: 120 мм
Каретка: нет
Мощность: 5,5 кВт
Вес: 350 кг
• Увеличенный чугунный рабочий стол 1130 х 670 мм
• Кожух под фрезы диаметром до 220 мм
• Алюминиевые направляющие линейки
• Реверс вращения
НАЗНАЧЕНИЕ:
Предназначен для продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
СХЕМЫ ОБРАБОТКИ:
| Продольное фрезерование | Криволинейное фрезерование по шаблону |
| | |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

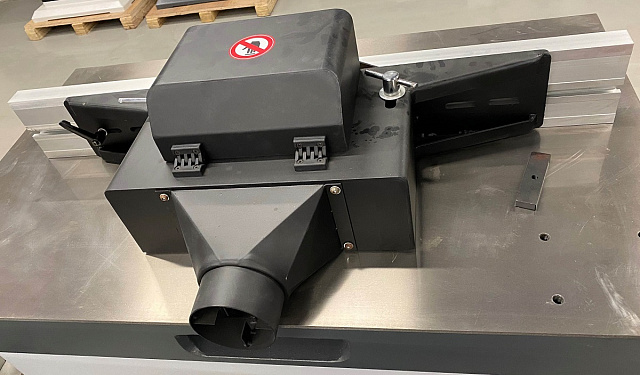

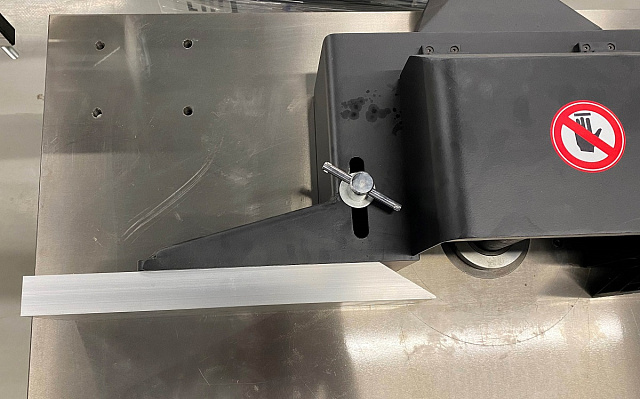

| | ЗАЩИТНЫЙ КОЖУХ Кожух под фрезы диаметром до 220 мм. В кожухе предусмотрен выход под аспирацию Ø 100 мм. |

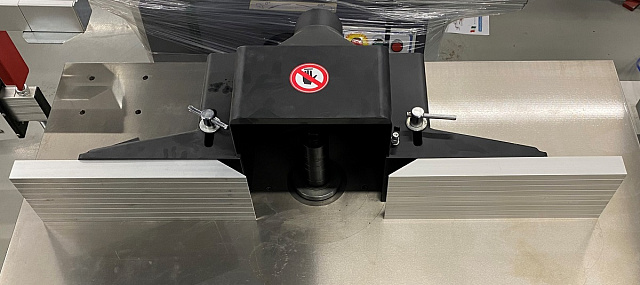

| | НАПРАВЛЯЮЩИЕ ЛИНЕЙКИ Алюминиевые линейки входят в базовую комплектацию. Длина каждой линейки 370 мм. |

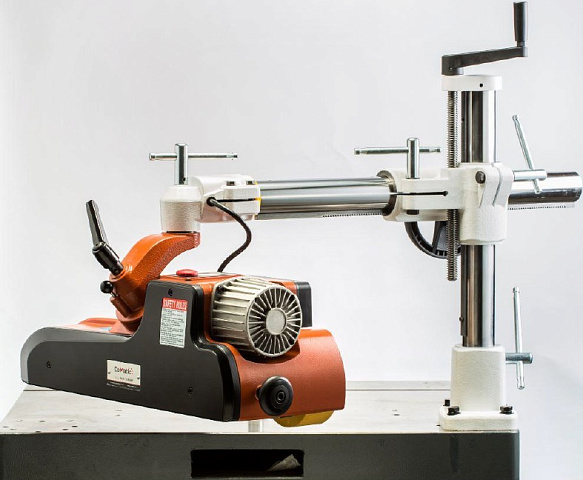

| | ПРЕДУСТАНОВКА ПОД АВТОПОДАТЧИК В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика. |

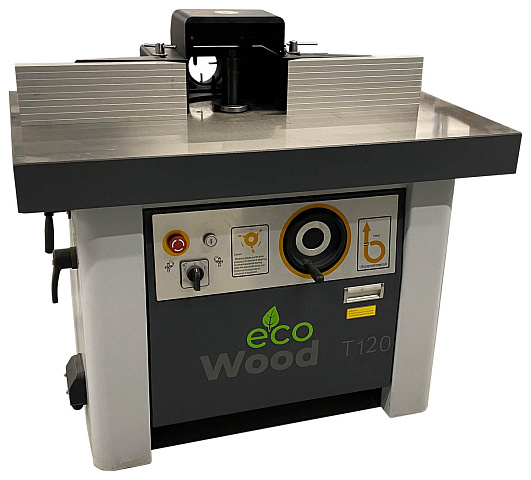

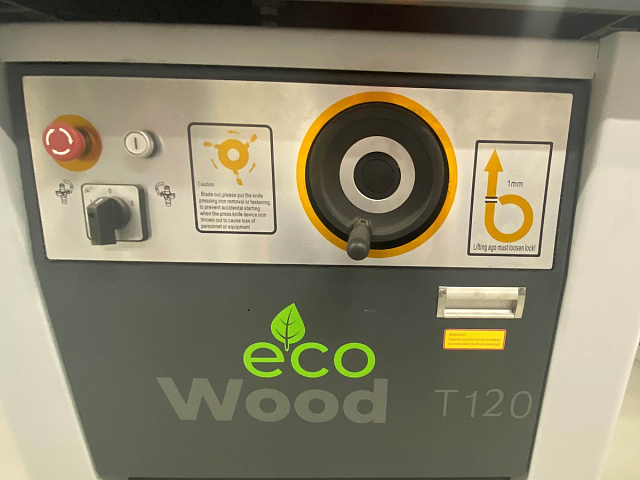

| | ПАНЕЛЬ УПРАВЛЕНИЯ На передней панели станка расположен маховик подъема / опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения. |

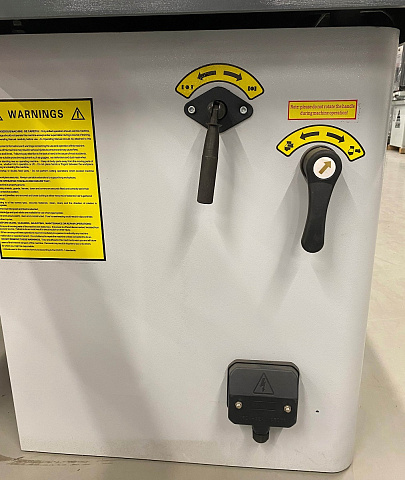

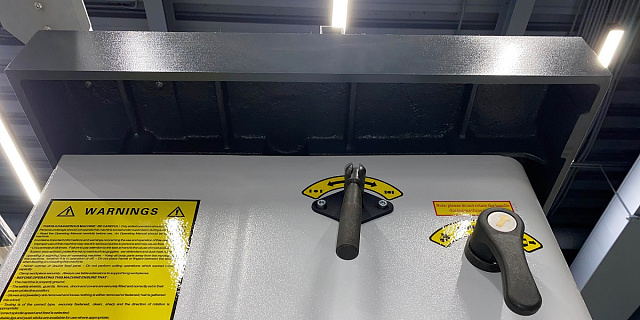

| | ФИКСАЦИЯ ШПИНДЕЛЯ На боковой панели станка расположены рукоятки блокировки шпинделя. Правая рукоятка для стопора шпинделя при смене инструмента. Левая рукоятка для фиксации шпинделя после подъема/опускания. |

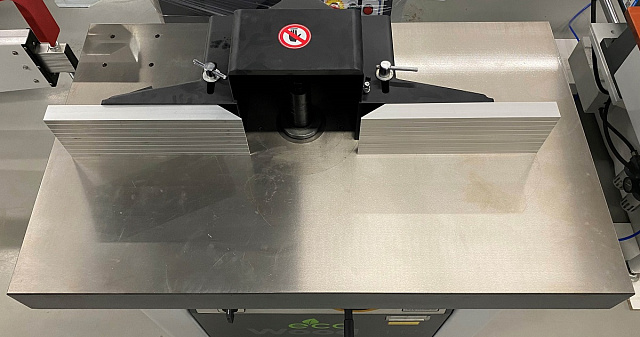

| | РАБОЧИЙ СТОЛ Чугунный стол увеличенного размера 1130 х 670 мм обеспечивает удобную работу на станке с габаритными заготовками. |

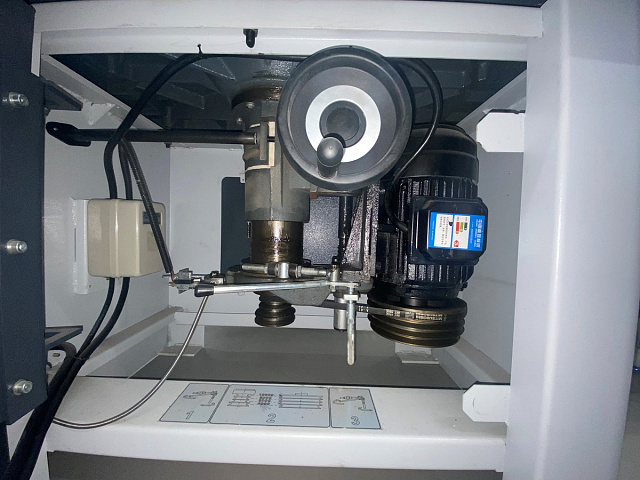

| | МОТОРНЫЙ ОТСЕК Привод шпинделя от электродвигателя мощностью 5,5 кВт посредством клиноременной передачи. Частота вращения регулируется путем переставления ремней. 3 частоты вращения шпинделя: 6000, 8000, 10000 об/мин Чугунный рабочий стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. |

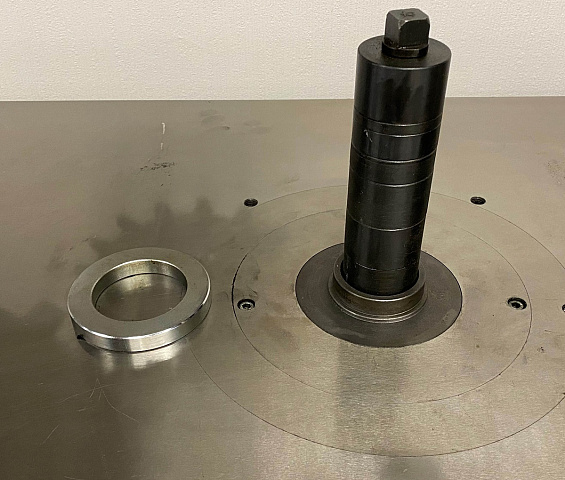

| | КОПИРОВАЛЬНОЕ КОЛЬЦО Кольцо для работы по шаблону входит в комплект поставки станка. |
